带斜向流道的盘式制动刹车盘结构设计

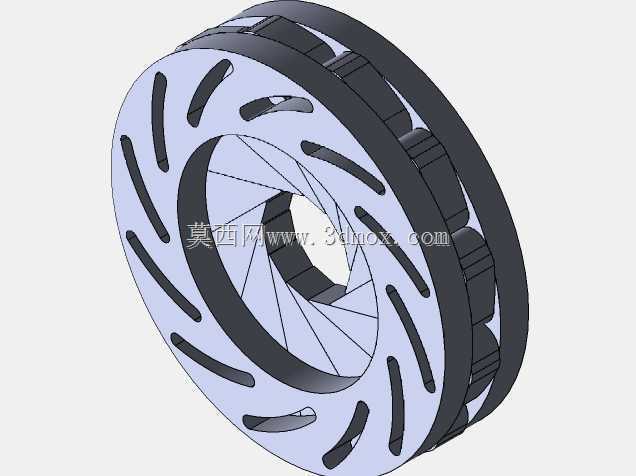

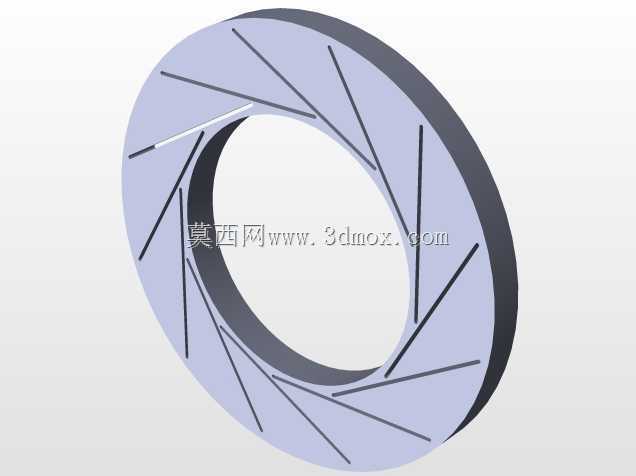

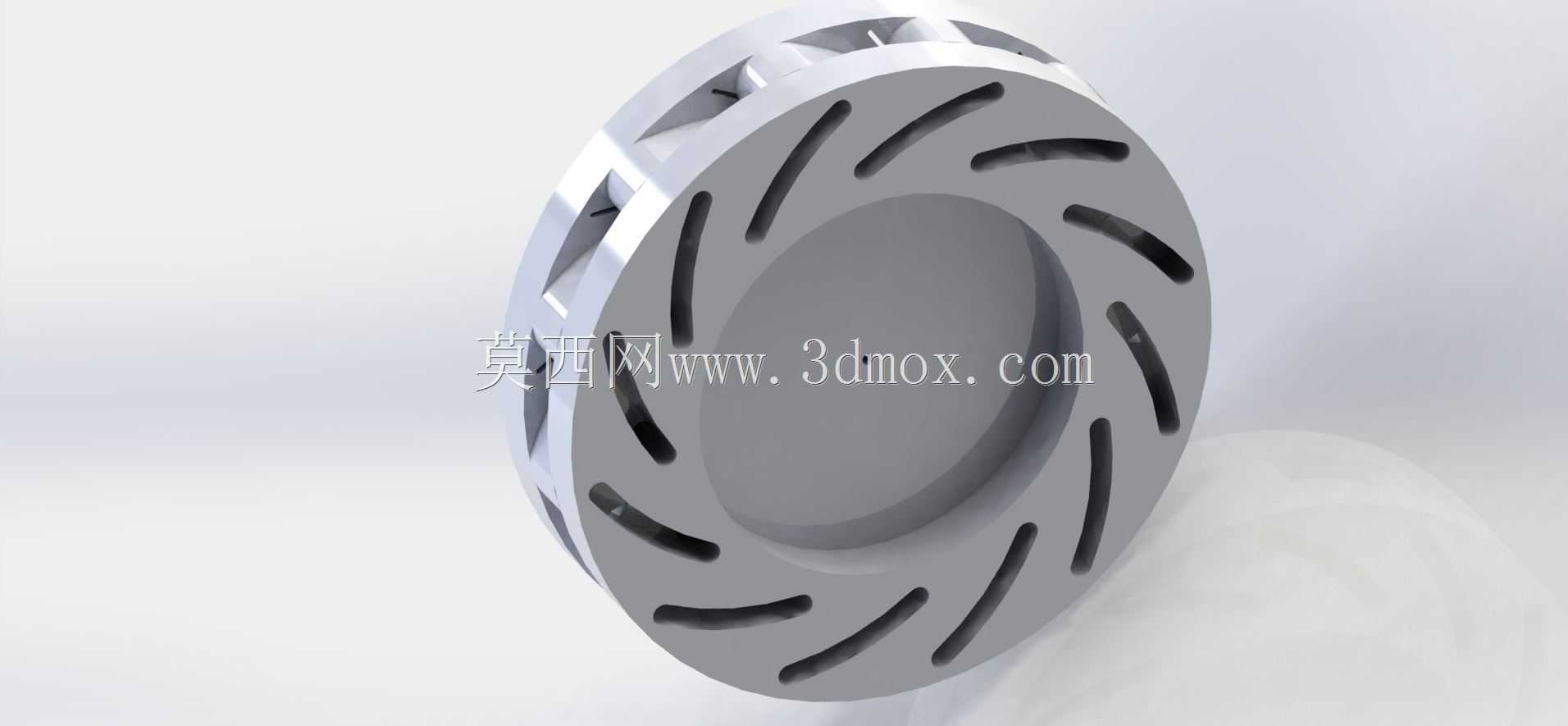

　　这款盘式制动部件的结构设计，核心围绕重载工况下的持续制动热衰退抑制需求展开，在商用车底盘、工业起重设备行走机构、中小型工程机械驻车与行车制动系统中都有广泛适配场景。不同于实心制动盘的热容量局限，该结构采用周向均匀排布的斜向贯通流道设计，流道沿盘体径向呈15度倾角布置，当盘体随传动轴旋转时，斜向流道可形成自泵风效应，无需额外增设导风罩即可将外部冷空气持续导入盘体内部流道，将制动摩擦产生的热量快速带出，避免连续制动工况下摩擦面温度过高导致的摩擦系数骤降问题。

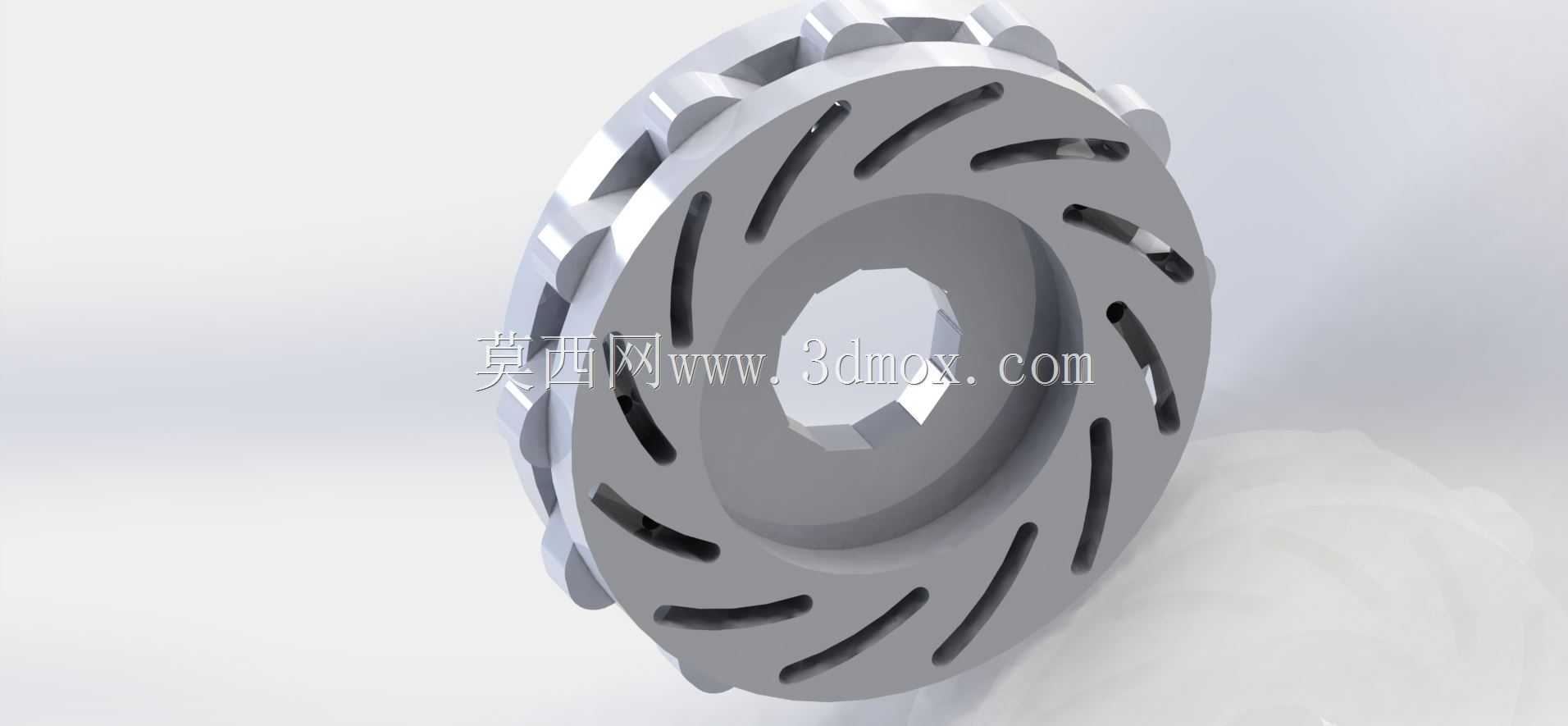

　　从实际安装边界来看，该制动盘的中心安装孔采用内六角花键配合结构，可直接与驱动轴的花键轴段实现周向固定，无需额外加工键槽，既提升了扭矩传递的接触面积，也降低了花键配合处的应力集中风险，安装时仅需通过轴端锁紧垫片与锁紧螺母即可完成轴向定位，适配的安装轴径公差带为h7，盘体总厚度控制在28mm，两侧摩擦面的平面度公差要求控制在0.02mm以内，端面跳动公差不超过0.03mm，可避免制动过程中出现踏板抖动、摩擦片偏磨的问题。

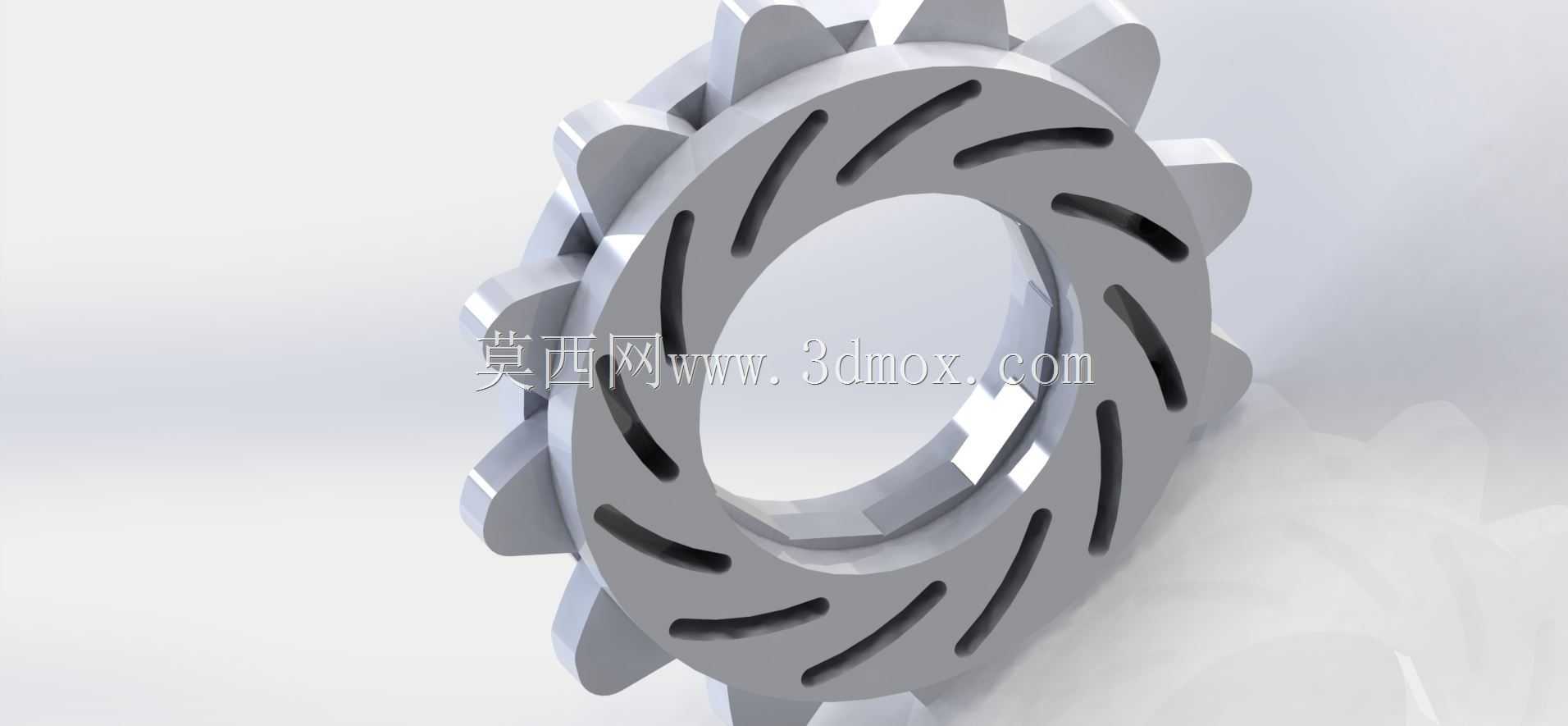

　　设计过程中针对盘体外缘的齿状结构做了专项优化，外缘的等距凸齿并非装饰结构，一方面可作为盘体旋转时的转速信号触发齿，配合轮速传感器实现ABS系统的转速信号采集，省去了额外加装信号齿圈的安装空间与零件成本；另一方面凸齿结构增大了盘体外缘的散热面积，在盘体高速旋转时可进一步搅动周边空气，提升整体散热效率。流道的截面采用渐变式设计，靠近盘体内圈的流道截面宽度为8mm，延伸至外圈出口处逐步拓宽至12mm，这种渐变截面可降低空气在流道内的流动阻力，避免气流在流道内部形成紊流导致的风噪增大问题，同时也能保证流道内部的积尘、制动磨屑可随气流直接排出，不会在流道内部堆积堵塞，影响长期使用的散热效果。

　　在功能特性层面，两侧摩擦面的粗糙度要求控制在Ra1.6，可保证与制动摩擦片的接触面积达到95%以上，制动时的压力分布更均匀，不会出现局部压力过大导致的摩擦片异常烧蚀问题。盘体材质适配常规的灰铸铁HT250，也可根据轻量化需求适配碳陶复合材料，结构本身的壁厚设计预留了足够的加工余量，摩擦面单侧最大允许磨损量为3mm，达到磨损极限后可直接更换，无需对安装轴端做任何调整。针对不同的安装场景，该盘体的安装孔位可根据配套的轮毂连接尺寸做适配调整，中心花键的模数、齿数均可在不改变整体散热结构的前提下做参数调整，不会影响流道的散热效率与结构强度。

　　从结构强度校核的角度来看，斜向流道之间的连接筋采用圆弧过渡设计，过渡圆角半径为2mm，可有效避免制动过程中热胀冷缩导致的应力集中，在反复冷热循环的工况下不会出现筋条开裂的问题。盘体的整体动平衡等级要求达到G6.3，适配最高旋转线速度为80m/s，可满足乘用车最高180km/h、商用车最高120km/h的行驶速度需求，在工业设备行走机构中可适配最高3000rpm的轴转速，不会出现高速旋转时的抖动问题。实际装配过程中，该制动盘与制动卡钳的单侧间隙预留为0.3mm，既可以保证非制动状态下不会出现拖磨问题，也能保证制动时卡钳活塞的行程处于最优工作区间，提升制动响应速度。
