汽车盘式制动器安装法兰结构三维数模

　　这款制动部件的安装基座结构，主要适配乘用车辆前轮盘式制动系统的装配需求，日常装车场景覆盖家用轿车、轻型商用车辆的前桥制动单元，作为制动卡钳与转向节之间的核心连接载体，承担制动过程中卡钳的定位支撑、制动力矩传递的核心作用，当车辆实施制动动作时，该结构需承受卡钳制动产生的反向冲击载荷，同时保证制动盘与摩擦片的同轴度公差，避免制动过程中出现抖动、偏磨等异常工况。从结构设计逻辑来看，该零件采用带凸缘的盘类回转体构型，主体为中空台阶式结构，中心通孔预留制动盘轮毂的避让空间，上端面设置的环形定位槽用于匹配制动卡钳的安装定位止口，端面标注的形位公差要求安装面与中心轴线的垂直度控制在0.05mm范围内，保证卡钳装配后不会出现偏斜。

　　凸缘端面上均匀分布的四个安装孔采用等角度排布设计，相邻孔位的角度公差控制在±0.5°以内，孔位中心距的尺寸公差严格控制在±0.1mm，确保与转向节安装孔位的完全对位，避免装配时出现强制螺栓紧固导致的内应力残留。从尺寸边界来看，零件最大外圆直径控制在236mm左右，上端定位凸台的外圆尺寸为138.25mm，中心内孔的配合尺寸设置了严格的公差带，其中配合段直径62mm的尺寸公差控制在0.074mm以内，保证与配合件的间隙配合精度；零件总高度方向的尺寸为43.7mm，其中安装贴合面的厚度为5mm，足够的壁厚设计保证在15MPa制动管路压力下，结构不会出现形变导致的密封失效或者定位偏移。设计过程中针对安装面的平面度提出了明确要求，

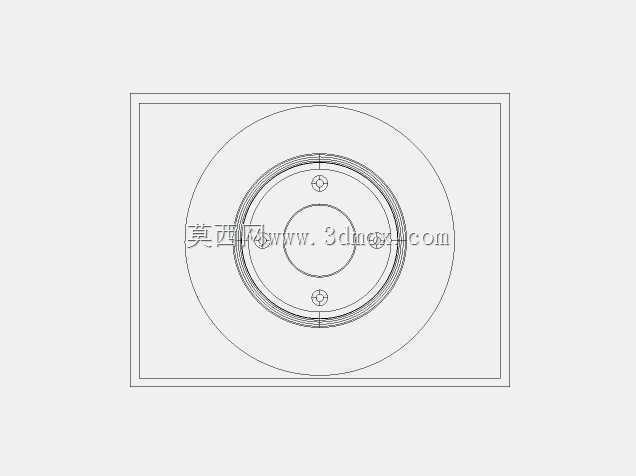

　　整个安装贴合面的平面度公差不超过0.02mm，避免装配后出现间隙导致的螺栓松动，同时在台阶过渡处设置了合理的圆角，减少应力集中风险，满足车辆行驶过程中交变载荷下的疲劳强度要求。该结构的三维建模过程严格遵循二维图纸的尺寸链要求，所有配合尺寸均保留公差属性，可直接用于后续的工程图导出、装配干涉检查以及有限元强度校核工作，建模时对安装孔的倒角、端面的退刀槽等工艺结构均做了还原，能够直接对接数控加工的编程需求，减少后续工艺补全的工作量。
