盘式液压制动总成结构设计

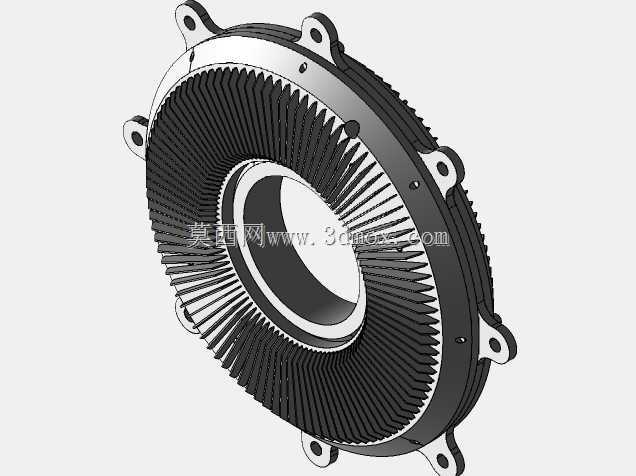

　　在工程机械、重型商用车、风电主轴制动、矿山输送设备的传动系统中，制动单元始终是保障设备运行安全的核心执行部件，这款盘式液压制动结构，正是针对中高载荷工况下的减速、驻车、紧急制动需求开发的执行组件。不同于传统鼓式制动的封闭散热结构，该制动组件采用外露式摩擦副布局，周向均匀分布的散热肋条直接与流通空气接触，在连续制动工况下能快速带走摩擦产生的热量，避免摩擦片因高温出现热衰退，保障制动扭矩的输出稳定性。从安装适配性来看，组件外圈均匀设置8处带安装孔的凸耳，凸耳的孔位公差、端面平面度均按照通用安装接口设计，可直接适配多数同规格传动主轴的安装法兰，不需要额外加工过渡转接板，安装时只需保证制动盘与摩擦副的同轴度偏差在允许范围内，

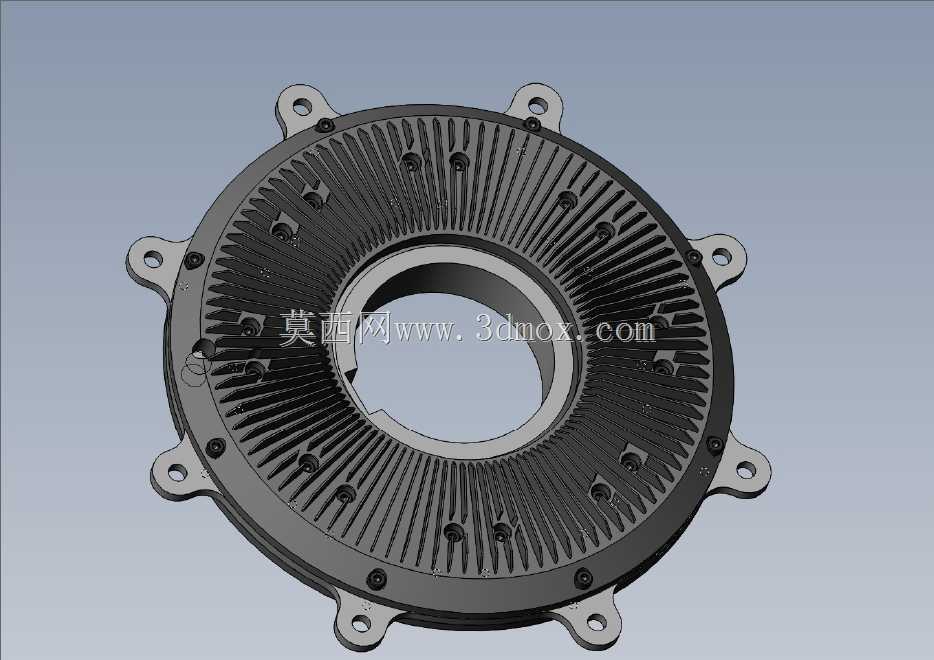

　　即可避免偏磨导致的制动异响与扭矩损失。结构设计上，该制动组件采用环形中空布局，中心通孔用于穿过传动主轴，摩擦副沿环形端面均匀排布，液压驱动腔集成在制动本体内部，摒弃了外置管路的冗余设计，减少了液压油泄漏的风险点；周向布置的紧固螺栓将壳体、活塞腔、摩擦片背板牢牢锁紧，螺栓的预紧力经过核算，可承受制动时的反向冲击载荷，不会出现连接松动的问题。实际工况应用中，这类液压制动器可通过调整输入液压压力的大小，线性控制输出制动扭矩的大小，既可以满足设备正常运行时的平稳减速需求，也能在紧急工况下快速建立额定压力，实现短时间内的主轴锁止；在风电主轴的偏航制动场景中，该结构的静态锁止能力可抵御额定风速下的偏航冲击力，避免机舱出现非预期偏转；

　　在矿山皮带输送机的驱动端，该制动器可在设备断电时快速触发，防止皮带因物料重载出现倒溜风险。设计过程中，针对摩擦片的磨损补偿问题，结构内部预留了活塞行程余量，当摩擦片磨损到一定厚度时，活塞可自动补偿行程间隙，不需要频繁人工调整制动间隙，降低了设备运维的工作量；壳体材质选用高强度铸铁，兼具足够的结构刚性与减震性能，可吸收制动过程中产生的高频振动，避免振动传递到设备机架引发共振。从安装边界来看，组件的轴向厚度经过优化，在保证活塞行程与摩擦片厚度的前提下尽可能压缩轴向尺寸，可适配安装空间紧凑的传动布局，不会与周边的轴承座、联轴器等部件产生干涉；周向凸耳的外圆尺寸控制在合理范围内，安装时不需要预留过大的径向操作空间，

　　方便现场施工人员进行螺栓紧固与后期维护。不同于气动制动需要配套气源处理单元，液压驱动的形式可在同等体积下输出更大的制动力，更适合重载设备的制动需求，该结构的液压油腔采用密封件冗余设计，可在宽温度范围的工况下保持密封性能，不会因环境温度变化出现密封失效漏油的问题。在结构细节处理上，散热肋条的走向沿径向分布，既可以增加壳体的散热面积，也能提升壳体本身的结构刚性，减少制动压力作用下的壳体形变，保证摩擦副端面的平面度，让摩擦片受力均匀，延长摩擦片的使用寿命；安装凸耳与壳体主体采用一体化铸造结构，避免了焊接连接带来的应力集中问题，可承受反复制动带来的交变载荷，不会出现凸耳断裂的失效问题。
