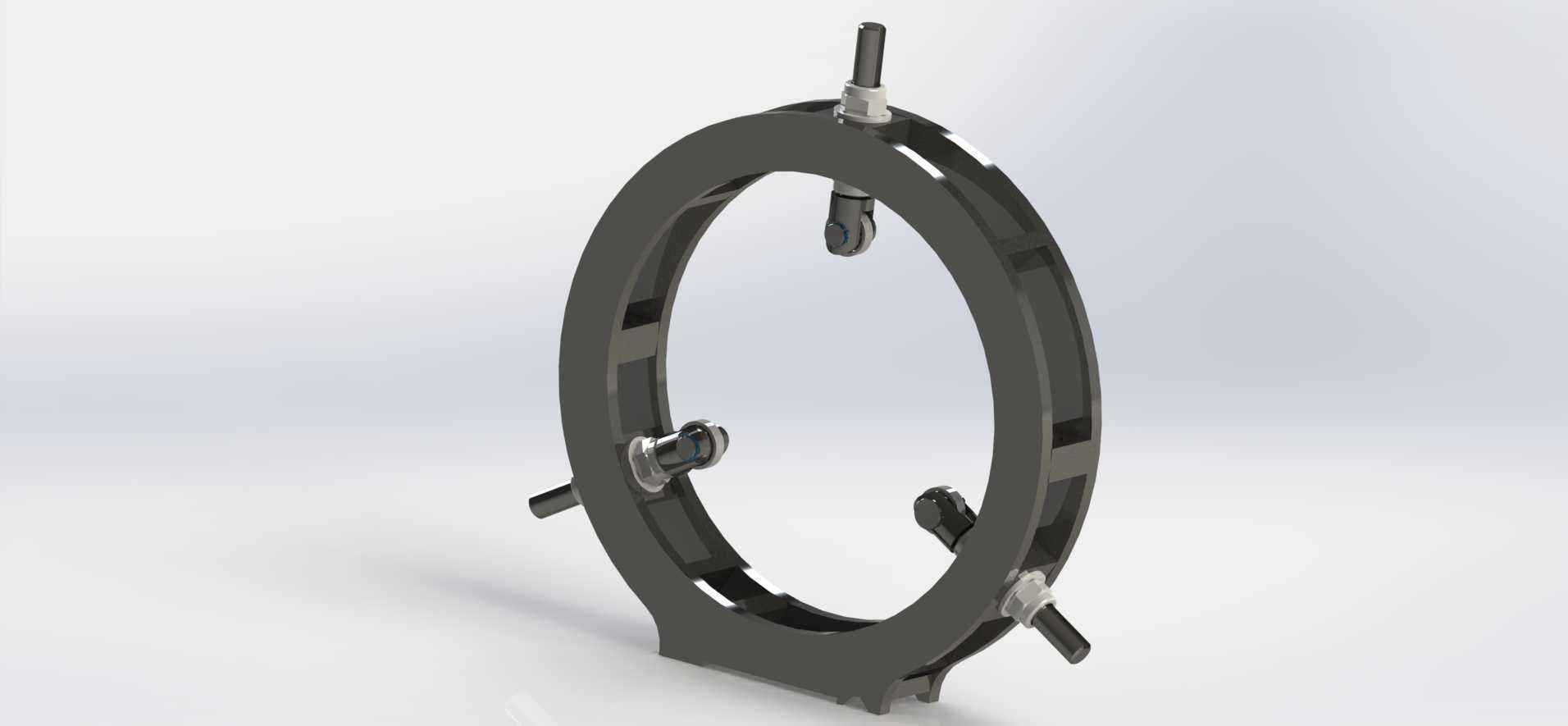

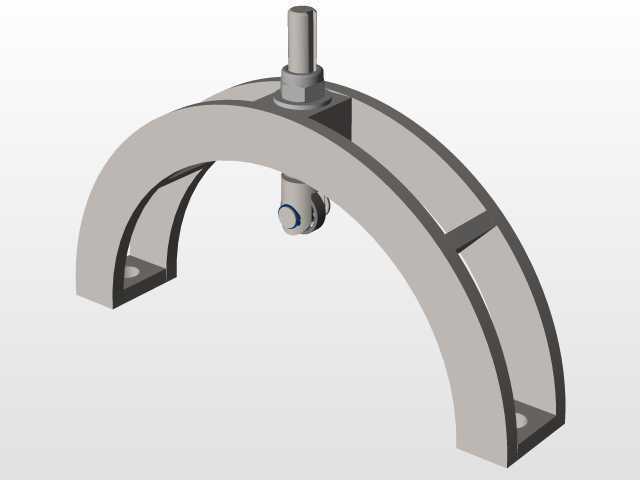

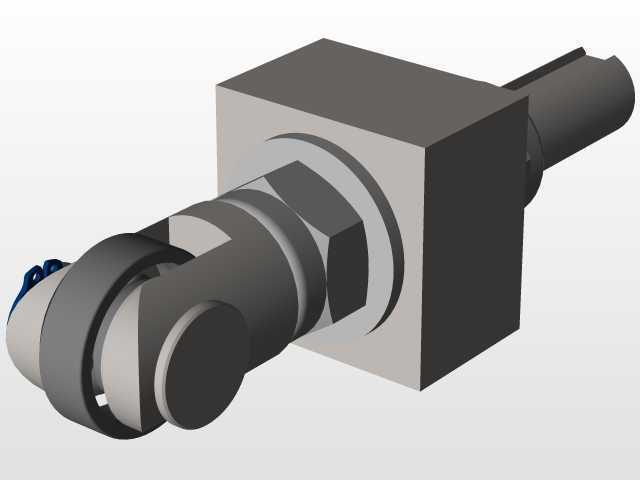

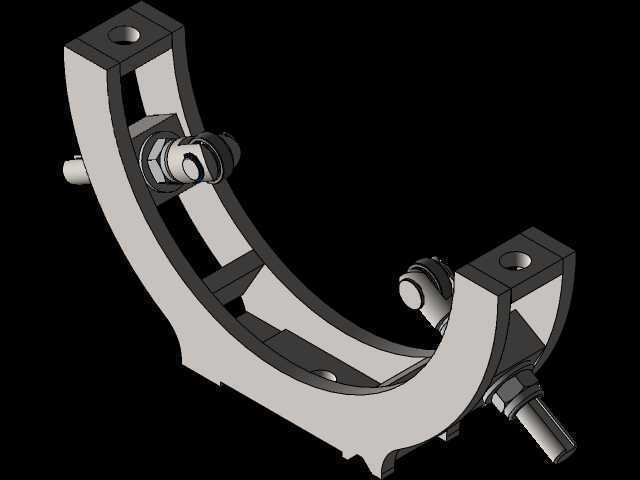

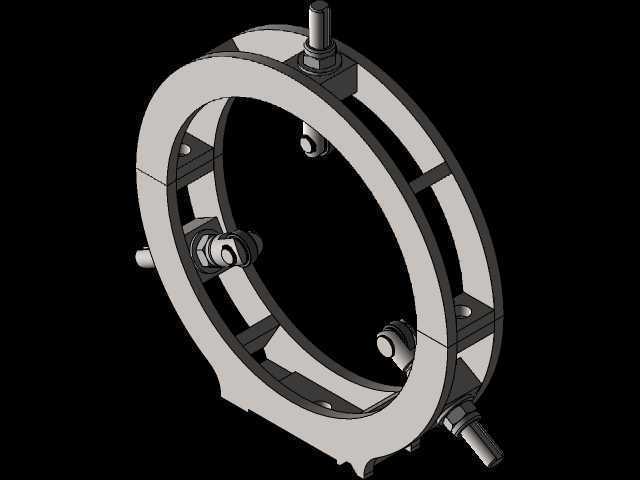

这款环形夹持固定架是车床加工场景中常用的辅助工装,主要适配轴类、套类回转工件的加工工序,在长轴车削、薄壁套车内孔、异形回转件外圆加工等场景中,能够有效抵消工件旋转过程中产生的径向切削振颤,避免工件因悬臂过长、刚性不足出现让刀、振纹、加工尺寸超差等问题。从结构设计来看,整体采用开式环形基座作为主体承载结构,基座底部设置一体化安装支脚,可直接通过T型螺栓固定在车床床身导轨的适配位置,安装时无需对车床原有结构进行改装,支脚的定位面与导轨面贴合公差控制在0.02mm以内,保证装夹后整体的同轴度基准与车床主轴回转中心重合。环形架体上均匀分布四组可调式夹持顶紧组件,每组组件包含调节螺杆、耐磨顶头、锁紧螺母三个核心部分,顶头采用硬质合金镶嵌结构,
与工件接触的端面做圆弧过渡处理,既可以保证顶紧时的接触面积,避免划伤工件已加工表面,又能在长时间承受切削载荷时减少磨损量,延长工装的使用寿命。设计过程中,充分考虑了不同直径工件的适配需求,调节螺杆的行程覆盖了环形架内孔直径60%的尺寸范围,无需更换顶头即可适配一定尺寸区间内的回转工件,针对薄壁类工件的加工场景,四组顶紧组件可实现同步微调,保证每个接触点的顶紧力均匀一致,避免因单点受力过大导致工件产生装夹变形。架体本身采用整体铸钢材质经时效处理后加工成型,环形截面的壁厚经过刚度校核,在最大顶紧力工况下的径向变形量不超过0.01mm,不会因自身刚性不足引入额外的加工误差。从安装边界来看,架体的外圆直径、支脚的安装孔距、
底部定位面的高度尺寸,均适配普通卧式车床的导轨安装尺寸,安装时可根据工件的加工位置沿导轨轴向滑动调整,调整到位后通过两侧的锁紧压板固定,轴向调整范围覆盖车床床身的常用加工行程区间。在实际加工应用中,这类夹持固定架通常搭配车床卡盘使用,工件一端由卡盘夹持定位,另一端穿过环形架的内孔,调整四组顶紧组件使顶头与工件外圆轻轻接触,再根据切削参数的大小调整顶紧力,锁紧螺母防止加工过程中螺杆松动,相比传统的闭式中心架,这款开式环形结构的装卸更加便捷,对于需要频繁吊装上下料的重型轴类工件,无需从工件端部穿入,可直接从侧面开合位置套入工件,大幅缩短了工装调整的辅助时间。顶紧组件的调节手柄采用防滑滚花设计,操作人员在机床旁可直接手动完成粗调,
再用扳手微调锁紧,操作过程无需额外的专用工具。在结构细节处理上,所有调节螺杆的螺纹副均做了润滑脂槽设计,长期使用不会因切削粉尘进入出现卡滞问题,架体表面做发黑防锈处理,可抵御切削液、车间潮湿环境的腐蚀,日常维护仅需定期清理螺纹副内的切屑、补充润滑脂即可,维护成本极低。针对不同的加工工序,这款夹持架还可更换不同形式的顶头,比如加工高精度外圆时可更换为滚轮式顶头,减少工件旋转时的接触摩擦阻力;加工毛坯件时可更换为尖顶式顶头,嵌入毛坯表面实现更牢靠的顶紧,适配粗加工、半精加工、精加工等不同工序的使用需求。
