立式pdrS轧机结构三维设计

　　这套轧机结构采用立式布置形式，区别于传统卧式轧机的大跨度占地设计，将驱动单元、执行腔体、出料导路沿垂直轴线叠层排布，在中小型金属型材轧制、线材精轧、特殊截面坯料减径的生产场景中适配性更强，尤其适合车间纵向空间充足、横向工位排布紧凑的轧制生产线布局。从实际生产用途来看，该设备主要承担小规格金属坯料的连续压延作业，可针对有色金属棒材、低碳钢线材、异形截面金属条料完成多道次压下轧制，配合前端送料机构与后端收卷装置可组成连续轧制产线，也可单独作为精轧工位嵌入已有轧制流程，对粗轧后的坯料做尺寸精度校准与表面光整处理。

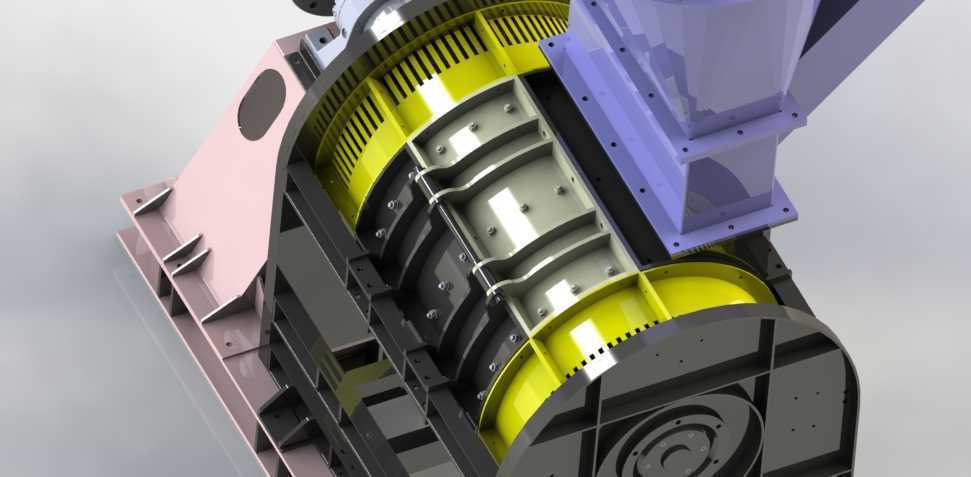

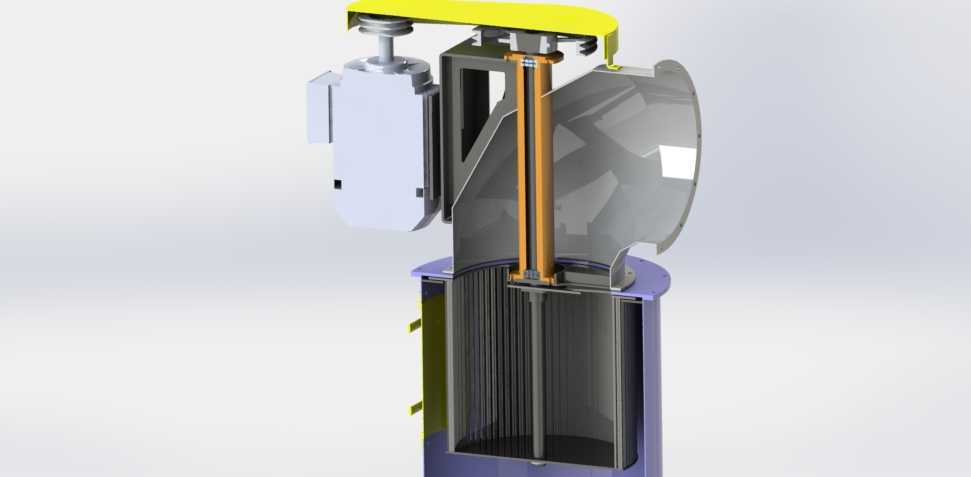

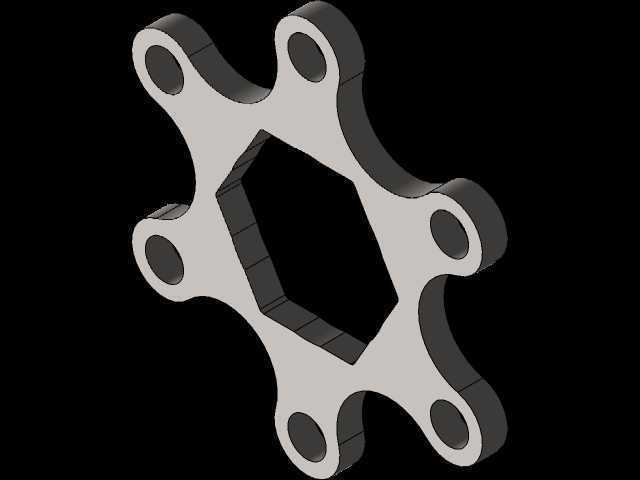

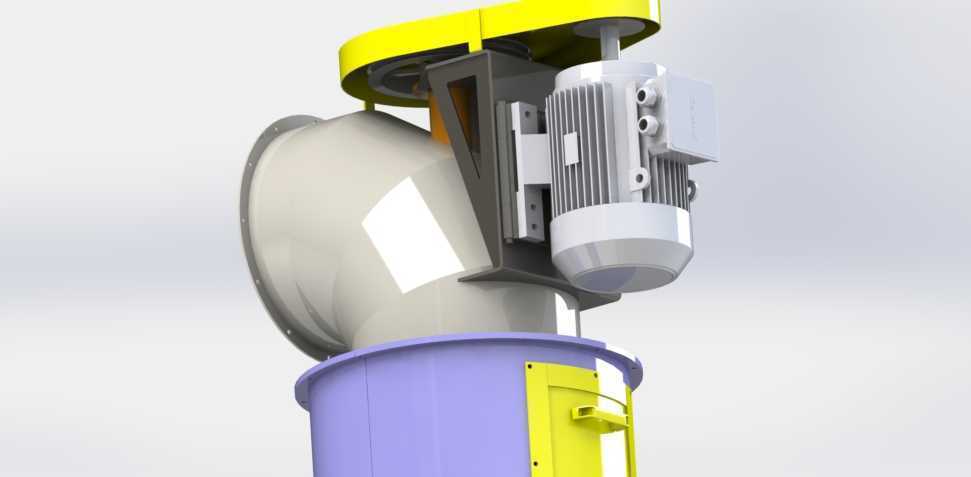

　　从功能特性上看，设备上部集成的驱动电机通过支架直接固定在腔体上部的支撑框架上，省去了传统卧式轧机的长传动轴传动环节，传动路径更短，传动损耗更低，同时电机安装座采用斜撑式加强筋结构，可抵消电机运行时的径向振动，避免振动传递至轧制腔体影响轧制精度。设备的弯转式导料腔体采用大曲率圆弧过渡设计，可将垂直方向输入的坯料平顺导向轧制工位，避免坯料在转向过程中出现表面刮伤、卡滞问题，腔体壁厚根据轧制受力做了差异化设计，受力集中的进料口与轧制工位区域做了局部加厚处理，非受力区域适当减薄以控制整体设备重量。下部的紫色基座为设备的安装固定基础，侧面设置的快开式检修门可快速打开，方便操作人员清理轧制过程中产生的氧化皮碎屑，也可对下部的轧辊间隙调整机构做日常维护，检修门采用插销式锁紧结构，无需额外工具即可完成开合操作，适配轧制车间高频次的日常巡检需求。

　　设计过程中，首先根据轧制力参数核算了支撑框架的结构强度，斜撑支架的角度经过多轮受力仿真调整，最终选定的支撑角度可将电机自重与运行振动载荷均匀分散到上部框架的两个连接点上，避免出现应力集中导致的结构疲劳。导料腔体的曲面过渡经过料流轨迹仿真验证，确保不同直径的坯料通过时都能沿腔体壁面平顺滑行，不会出现料头撞击腔体壁的问题。轧机的安装边界方面，设备底部基座设置了四个均布的安装地脚孔，可直接通过膨胀螺栓固定在混凝土设备基础上，也可搭配减震垫铁安装在钢结构平台上，整体安装高度适配常规轧制车间的操作工位高度，操作人员无需额外搭建操作平台即可完成轧辊间隙调整、进料引导等日常操作。设备的外接管线接口全部布置在电机侧的安装座旁，动力线缆、冷却管路可沿支撑框架侧边走线，不会与运动部件产生干涉，整体走线布局整洁，方便后期管线维护更换。

　　在细节结构设计上，电机与腔体之间的连接法兰采用止口定位设计，可保证电机输出轴与内部传动机构的同轴度，降低装配难度，同时连接法兰处设置了密封结构，可避免轧制过程中产生的金属粉尘进入电机轴承部位，延长电机使用寿命。上部的黄色护罩为传动带轮的安全防护装置，护罩采用快拆式固定结构，需要更换传动带时可快速拆卸，护罩表面开设了散热格栅，可保证带轮运行过程中的热量及时散出，避免传动带过热老化。下部基座与导料腔体的连接采用法兰螺栓连接结构，连接面经过精加工处理，保证腔体的垂直度，避免因安装倾斜导致轧制过程中坯料走偏。针对轧制过程中的氧化皮收集问题，基座内部设计了倾斜的导渣斜面，氧化皮碎屑可沿斜面滑落至检修门位置，打开检修门即可快速清理，无需操作人员深入设备内部掏取，大幅降低了清渣作业的劳动强度。
