带斜向流道的齿边隔膜闸板结构设计

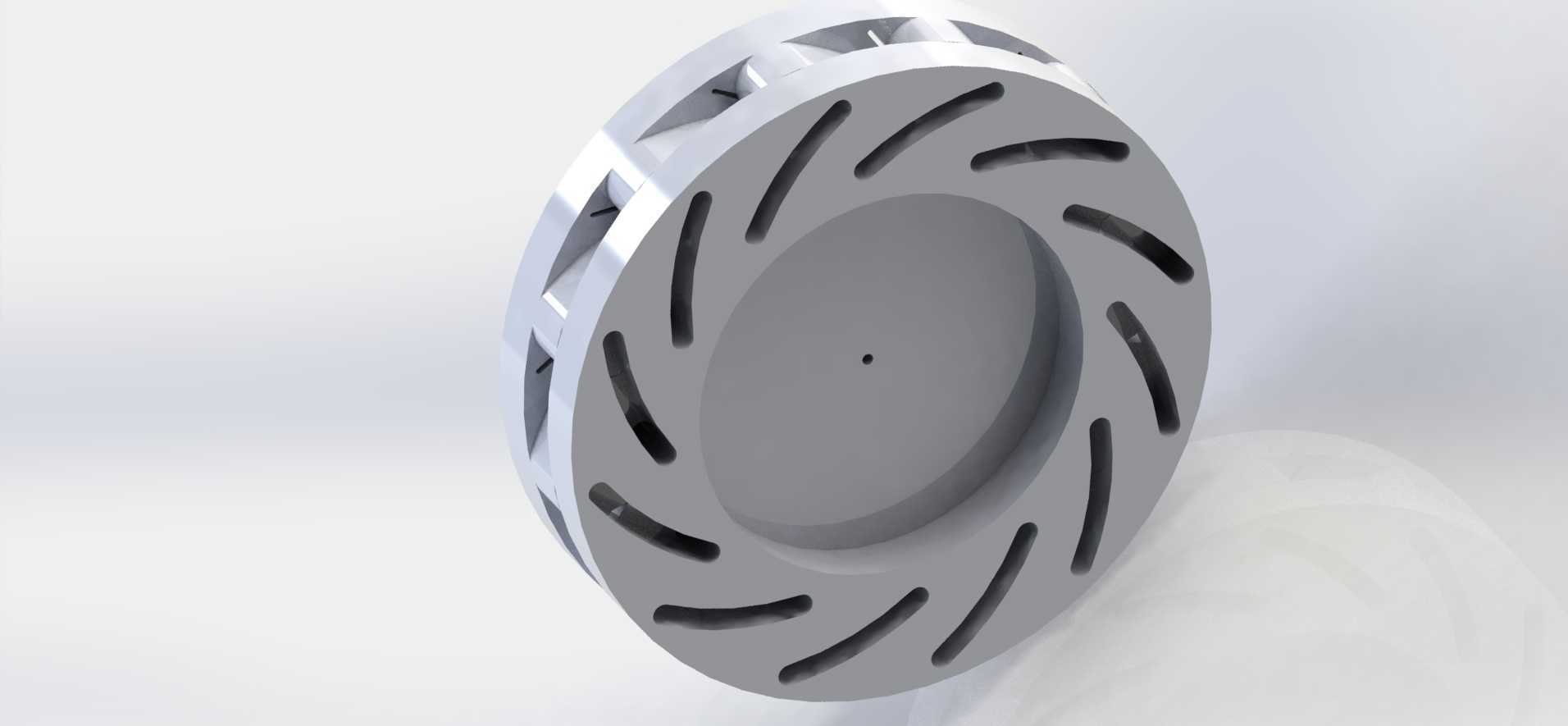

　　该结构件为隔膜闸阀的核心启闭承载部件，日常应用集中在市政给排水管网截断、化工流体输送管路通断控制、食品医药级洁净介质输送管控等场景，在含少量悬浮颗粒的污水、弱腐蚀性化工料液、常温饮用水等介质工况下，可配合弹性隔膜完成管路的无泄漏截断，相比普通楔式闸板，其与隔膜贴合的密封面无外露螺纹槽，不会出现介质淤积卡滞的问题，长期启闭循环的密封可靠性更稳定。从实际功能来看，该部件承担两个核心作用：一是作为隔膜的刚性支撑背衬，当阀门关闭时，阀杆推力作用在该件中心孔位置，将压力均匀传递到覆盖在前端的弹性隔膜上，让隔膜整体贴合阀座密封面，避免隔膜局部受压过大出现撕裂、过度形变的问题；二是通过自身周向的齿状边结构，与阀体内腔的导向槽配合，

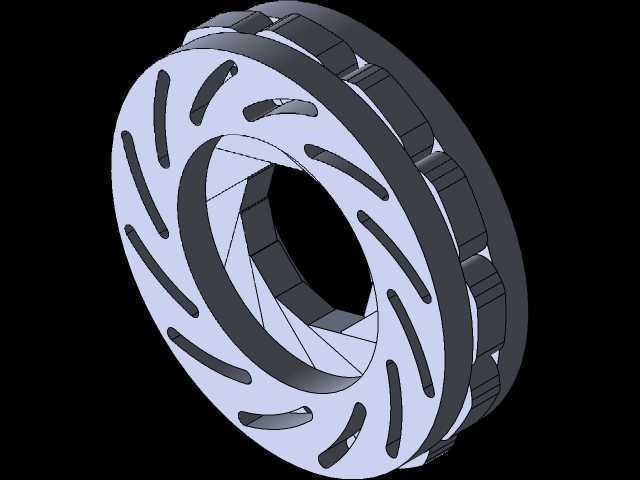

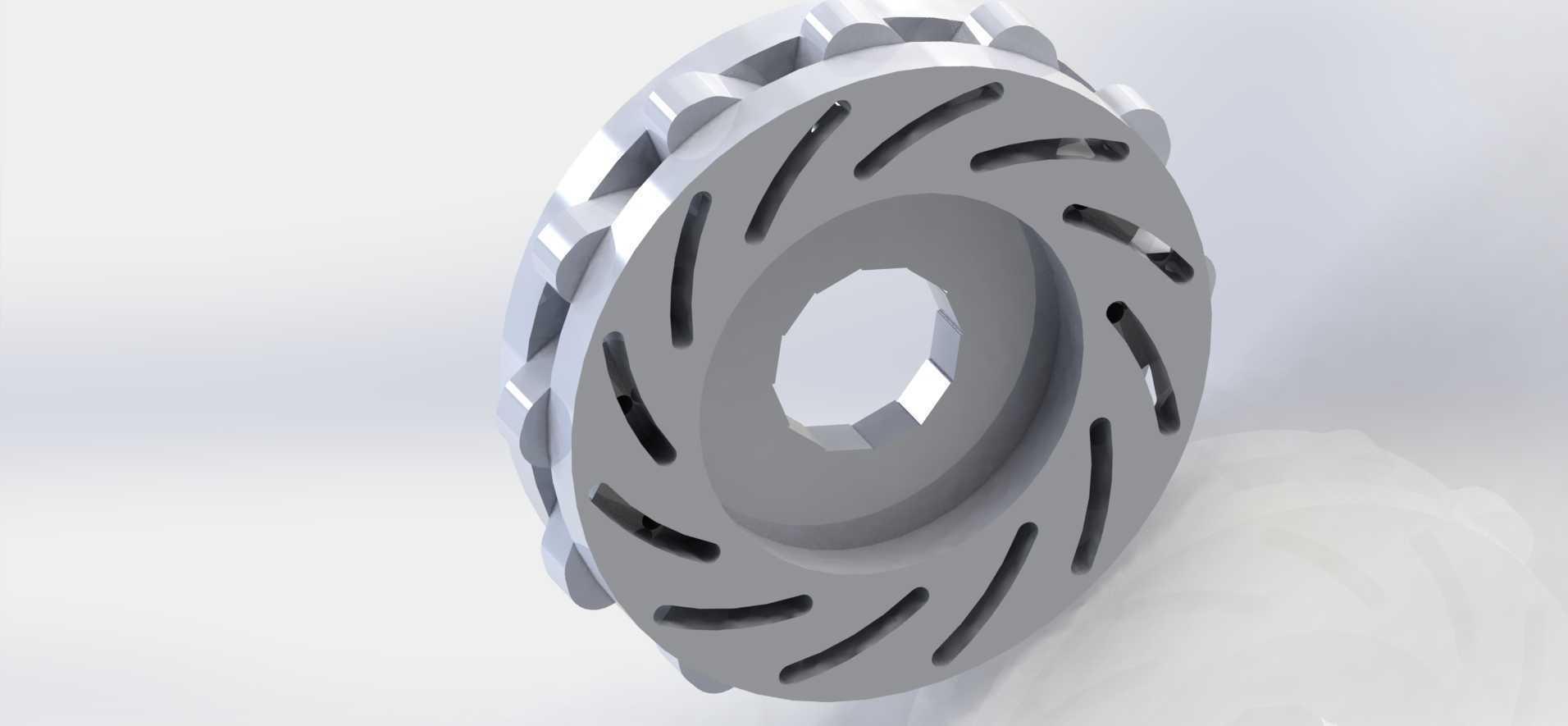

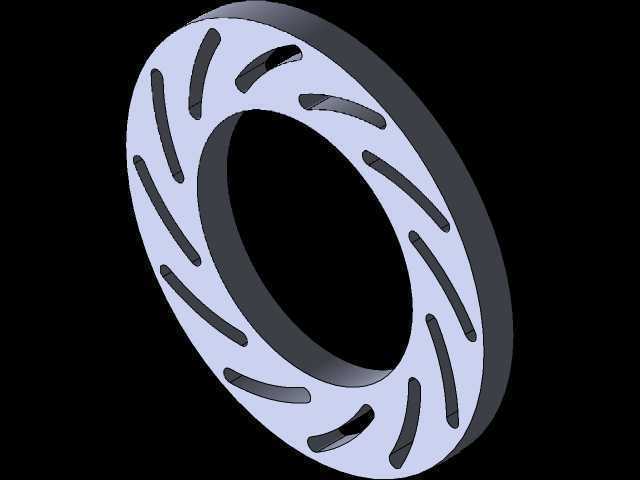

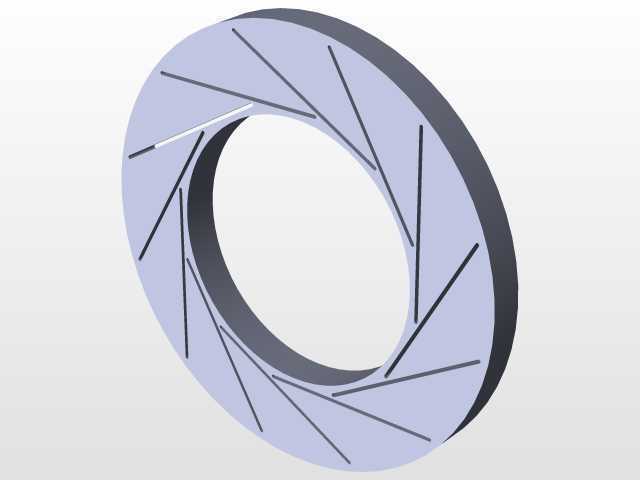

　　在启闭行程中仅做轴向直线移动，不会出现周向转动，保证隔膜受力均匀，不会因部件扭转出现密封面错位。设计阶段首先确定了中心的传动连接结构，中心采用带止转平面的内孔，直接与阀杆端部的扁位配合，无需额外设置销钉连接，既减少了装配零件数量，也避免了销钉孔位置出现应力集中，在频繁启闭的冲击载荷下不会出现连接断裂的问题。周向均匀分布的12条斜向贯通流道，是经过流场仿真优化后的结构，当阀门处于小开度状态时，介质通过斜向流道时会形成旋流，不会直接冲刷隔膜表面，可降低高速介质对隔膜的冲蚀磨损，同时斜向角度设置为与径向成22度夹角，既保证了全开状态下的通流面积不低于同通径闸阀的92%，也避免了直角流道带来的流阻激增问题，实际测算全开时流阻系数仅为0.

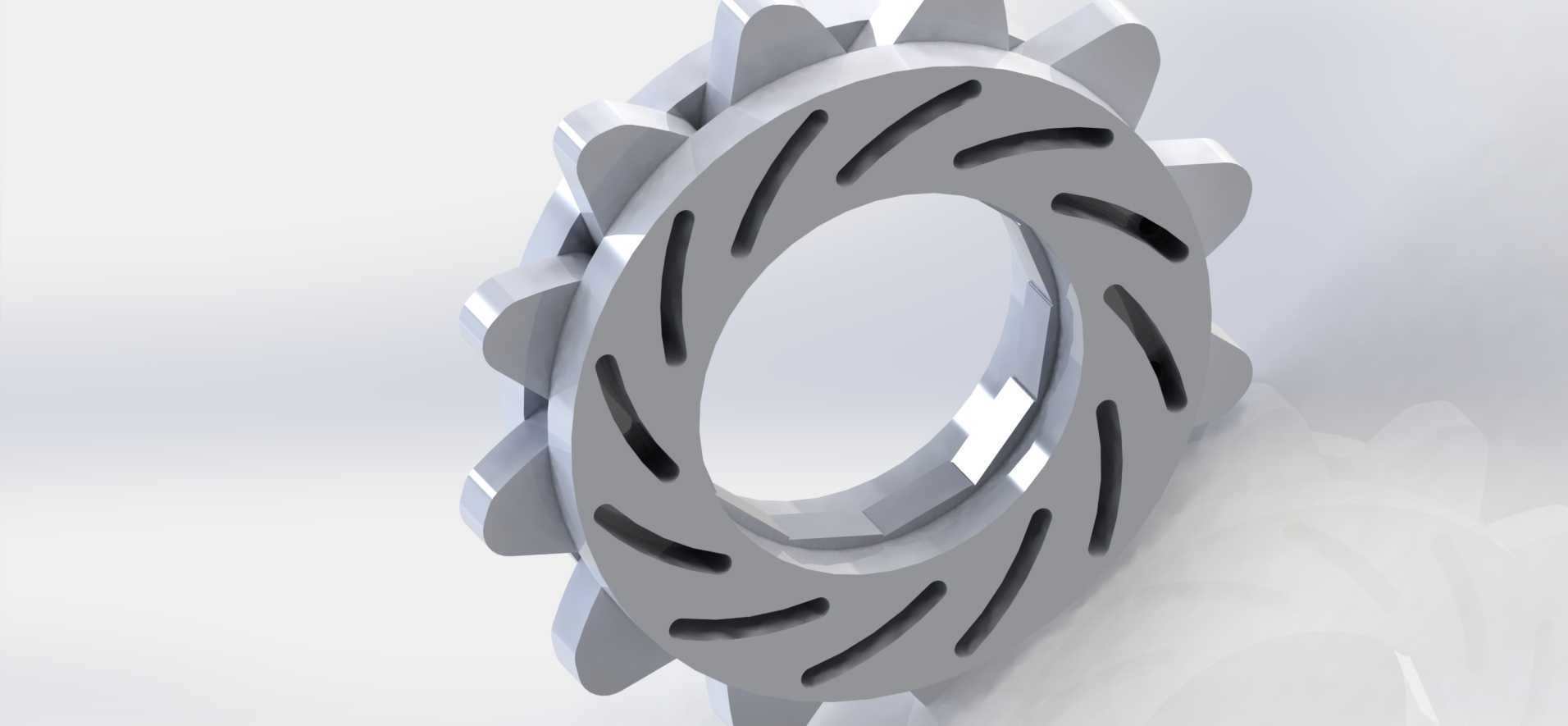

　　38，远低于同规格孔板结构的闸板。外缘的齿状导向结构，每个齿的侧边都做了R0.8的圆角过渡，与阀体内腔导向槽的配合间隙控制在0.2-0.3mm之间，既保证了移动过程中无卡滞，也不会因间隙过大出现启闭过程中的晃动，齿顶位置做了15度的倒角，装配时可顺利导入导向槽，无需额外修配。外形尺寸方面，该件适配DN80通径的隔膜闸阀，整体外径为124mm，中心传动孔直径为22mm，单扁位尺寸为18mm，整体厚度为16mm，安装时需注意前端面与隔膜的贴合平面度公差控制在0.05mm以内，表面粗糙度达到Ra1.6，避免存在凸起毛刺划伤隔膜；周向流道的所有棱边都做了R0.5的倒钝处理，没有尖锐边角，防止装配或运行过程中割破隔膜材料。

　　另外该件的材质选用304不锈钢精密铸造而成，流道表面做了电解抛光处理，在洁净介质工况下不会出现积料挂壁的问题，若应用在化工腐蚀工况，可更换为316L材质，整体结构没有复杂的异形曲面，常规的三轴加工中心即可完成后续精加工，铸造毛坯的余量控制在单边1.5mm，加工效率较高，适合批量生产。在实际选型匹配时，需注意该件的行程长度为32mm，对应阀杆的升降行程需预留35mm的安全余量，避免出现阀杆顶死或者关闭不到位的问题；外缘导向齿的数量为12个，与对应阀体内腔的导向槽数量一一匹配，不可与其他齿数的同外径闸板互换，否则会出现导向卡滞、密封面错位的问题。
