工业离心通风机组带传动结构设计

项目分类:风扇 发布时间:2021-12-04 ID:433972
  • 工业离心通风机组带传动结构设计
  • 工业离心通风机组带传动结构设计
  • 工业离心通风机组带传动结构设计
  • 工业离心通风机组带传动结构设计

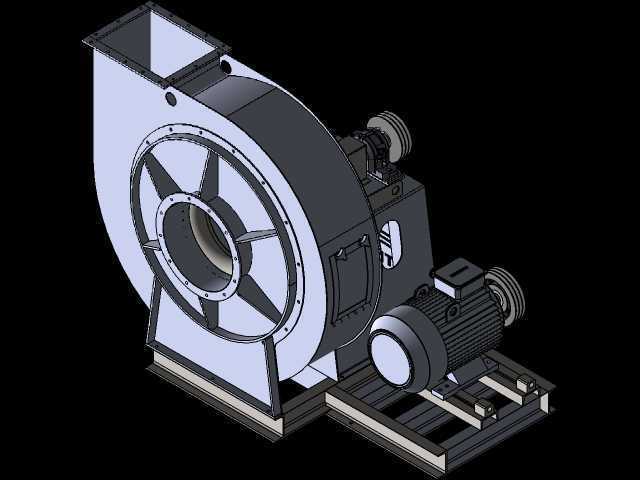

  在工业厂房通风、除尘系统配套、生产工艺送风排风场景中,这类带传动结构的离心通风机组是极为常用的通用通风设备,和直联式风机不同,带传动结构可以通过皮带轮配比灵活调整叶轮转速,适配不同工况下的风压、风量需求,不需要更换电机就能覆盖一定区间的性能参数,在现场工况存在波动、或者系统阻力后期有调整空间的项目里,选型适配性更强。从结构布局来看,整套机组采用分体式共底座设计,蜗壳主体、传动轴承座、驱动电机全部安装在一体化焊接型钢底座上,底座预留了地脚安装孔位,现场安装时只需要完成基础找平、地脚螺栓固定就能对接风管和电气线路,不需要现场重新调整部件同轴度,大幅降低现场安装的调试工作量。蜗壳部分采用碳钢焊接成型的板式结构,进风口为轴向直入设计,

  出风口为方形法兰接口,方便和矩形通风风管直接对接,法兰边预留了标准螺栓孔位,现场安装时可以直接搭配密封垫片完成风管连接,减少现场改制的工作量。叶轮采用前向或者后向板式叶片设计,和轮毂焊接为整体结构,做过动平衡校正,运行时的振动量控制在工业设备允许的范围内,避免长期运行出现轴承过早磨损、结构焊缝开裂的问题。传动端采用皮带轮减速结构,电机输出轴和风机主轴之间通过多根三角带传递扭矩,这种结构的优势在于可以缓冲启动时的冲击载荷,同时当系统出现过载时,皮带会出现打滑,能一定程度上保护电机和叶轮不会因为瞬时过载出现结构损坏,后期维护时只需要定期检查皮带张紧度、更换磨损皮带即可,维护成本远低于联轴器传动的结构。轴承座采用独立安装的剖分式结构,

  自带注油嘴,可以在不停机的状态下定期补充润滑脂,延长轴承的使用寿命,轴承座和底座之间采用螺栓固定,后期更换轴承时不需要拆解蜗壳和叶轮,维护操作空间充足。电机安装位置设计了可调滑轨结构,调整滑轨上的固定螺栓位置就能改变电机和风机主轴的中心距,实现皮带的张紧和更换操作,不需要撬动电机或者额外加装张紧轮,日常维护操作十分便捷。从安装边界来看,整套机组的重心全部落在型钢底座范围内,底座的型钢采用加厚槽钢焊接,承重能力足够支撑风机运行时的动载荷,不需要额外做加强基础,只要现场混凝土地面的承重满足设备总重量要求即可安装。设备的检修空间主要集中在皮带轮侧和轴承座位置,安装时需要在这两个方向预留至少半米以上的操作空间,方便后期更换皮带、补充润滑脂、

  检查叶轮磨损情况。在实际应用中,这类风机可以搭配除尘设备使用作为系统引风机,也可以单独作为厂房换气的送风机、排风机使用,根据输送介质的不同,还可以调整蜗壳和叶轮的材质,比如输送含尘气体时可以在蜗壳内壁加装耐磨衬板,输送腐蚀性气体时可以更换不锈钢材质的过流部件,基础结构不需要做大幅改动就能适配不同的使用场景。设计这套结构时,首先要核算不同转速下的叶轮强度,避免高转速运行时叶片出现变形或者焊缝开裂,其次要计算主轴的挠度,确保皮带拉力和叶轮自重产生的挠度在轴承允许的范围内,避免长期运行出现主轴弯曲、轴承偏磨的问题,还要考虑皮带的包角,确保电机和风机主轴的中心距足够,让皮带和皮带轮的接触包角满足传动要求,避免运行时出现皮带打滑、传动效率下降的问题。蜗壳的型线采用对数螺旋线设计,能减少气流在蜗壳内部的湍流损失,提升风机的运行效率,降低运行时的气流噪声,出风口的导流结构可以让气流更平顺地进入风管,减少出口处的动压损失。整套设备的结构设计充分考虑了工业现场的安装、维护、工况适配需求,没有冗余的复杂结构,所有易损件都采用标准件,后期采购更换十分方便,适合各类需要稳定通风、排风的工业场景使用。
