方形法兰安装式HXM400轴流风机结构

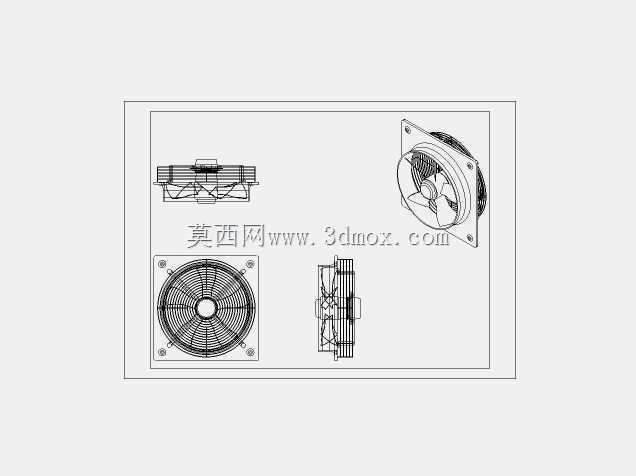

　　这款轴流风机的结构设计，首先要匹配工业场景里的大风量通风需求，2000CFM的风量参数对应的是400mm规格的常规通风量级，在机柜散热、厂房局部排风、设备配套通风等场景里，这类方形法兰安装的轴流风机是应用占比很高的品类。从安装边界来看，方形法兰的四个角预留了标准安装孔位，孔位的间距匹配行业通用的安装尺寸规范，不需要额外做转接支架就能直接固定在柜体面板、墙体预留洞口或者通风管道端口，法兰面的平整度做了结构强化，安装锁紧后不会出现翘边漏风的问题，法兰和风筒的衔接处做了圆弧过渡，既减少了风阻，也避免了直角结构带来的应力集中问题。

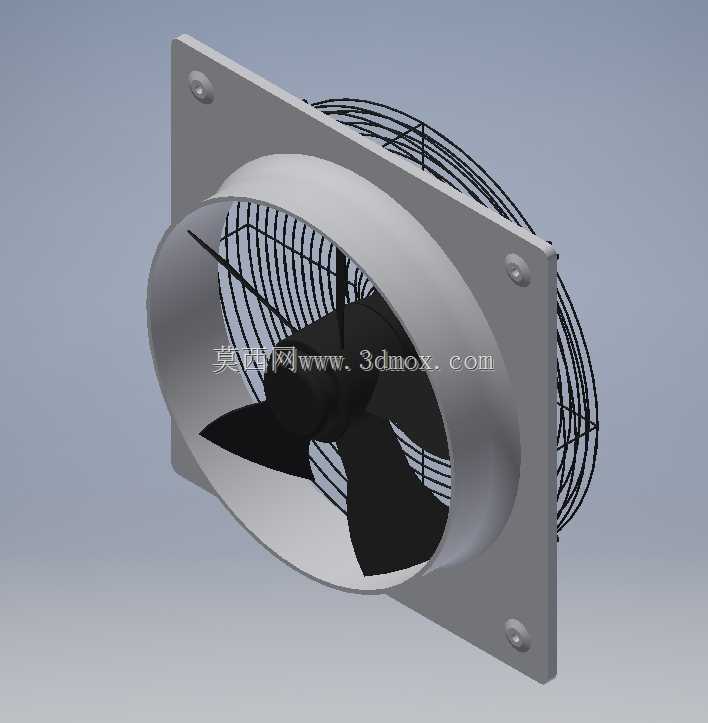

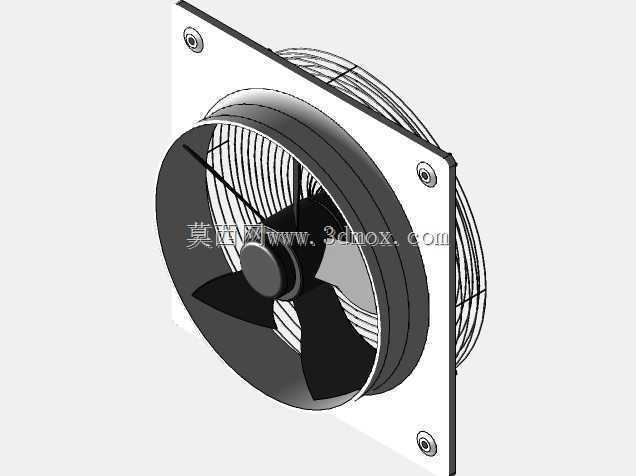

　　叶轮部分采用的是三叶片宽弦设计，叶片的翼型经过气动优化，在额定转速下能保证气流沿轴向平稳推进，不会产生过多的紊流噪音，叶片和轮毂的连接结构做了加强筋处理，长期高速运转下不会出现叶片形变、动平衡失衡的问题。风筒部分采用直筒式结构，内壁和叶尖的间隙控制在合理范围，间隙过大会产生回流损失降低风量，间隙过小则容易因为加工或者安装误差出现叶尖擦筒的故障，这个间隙值是兼顾加工公差、运转形变和通风效率的平衡结果。

　　风机后侧配套的金属防护网罩，采用密筋焊接结构，网格的间距既可以防止异物、人员肢体误触运转的叶轮，又不会对进风气流产生过大的阻挡，网罩和风筒的连接采用卡扣加螺丝的双重固定方式，日常维护拆卸清理叶轮积尘的时候操作很方便，不会出现网罩松动脱落的风险。从实际选型适配的角度，这类风机常被用在工业控制柜的顶部或者侧部通风，当柜内安装有变频器、大功率伺服驱动器这类发热量大的电气元件时，靠自然散热无法满足元件的工作温度要求，加装这款轴流风机就能形成稳定的内外空气循环，把柜内的热空气及时排出，避免元件因为过热出现降频、寿命缩短甚至烧毁的问题。另外在小型厂房的岗位送风、设备配套的散热排风场景里，这款风机的方形安装结构也比圆筒式轴流风机更易固定，不需要额外制作安装抱箍，直接通过四个角的螺丝就能完成装配，大幅降低现场安装的工作量。

　　设计过程中，首先要确定的是风量和风压的匹配，2000CFM的风量对应400mm的叶轮直径，转速选择上要兼顾噪音和风量需求，不能一味追求高转速导致运行噪音超标，毕竟很多应用场景是在车间有人操作的区域，噪音过大会影响作业环境。叶轮的动平衡等级要满足工业通风设备的标准要求，避免长期运转出现轴承磨损加剧、整机震动过大的问题，法兰的厚度也要根据安装场景的强度要求设计，要是安装在有震动的设备外壁，法兰厚度不足容易出现固定位置开裂的问题。另外接线端的预留位置要避开主气流通道，不能让气流直吹接线端子导致端子积灰或者冷凝水堆积，接线盒的防护等级也要匹配常规工业环境的使用要求，防止粉尘、溅水进入接线端引发电气故障。

　　从结构建模的细节来看，叶轮的叶片曲面要保证光滑过渡，不能有明显的折线棱角，不然会打乱气流的流向，产生额外的风噪和气动损失；法兰上的安装孔要做沉台设计，锁紧螺丝之后螺丝头不会突出法兰平面，保证安装面能完全贴合固定基面，减少缝隙漏风；风筒的卷边结构要做的圆润，既可以提升风筒的结构强度，也能避免安装维护的时候锋利的边缘划伤操作人员。防护网的钢丝排布要均匀，焊接点要做打磨处理，不会有毛刺突出，网罩的整体弧度要和风筒的后端匹配，安装后不会出现凸起或者凹陷，保证进风气流能均匀进入叶轮区域，不会因为网罩的形变导致局部进风阻力过大。
