破碎机传动连接轴组件结构设计

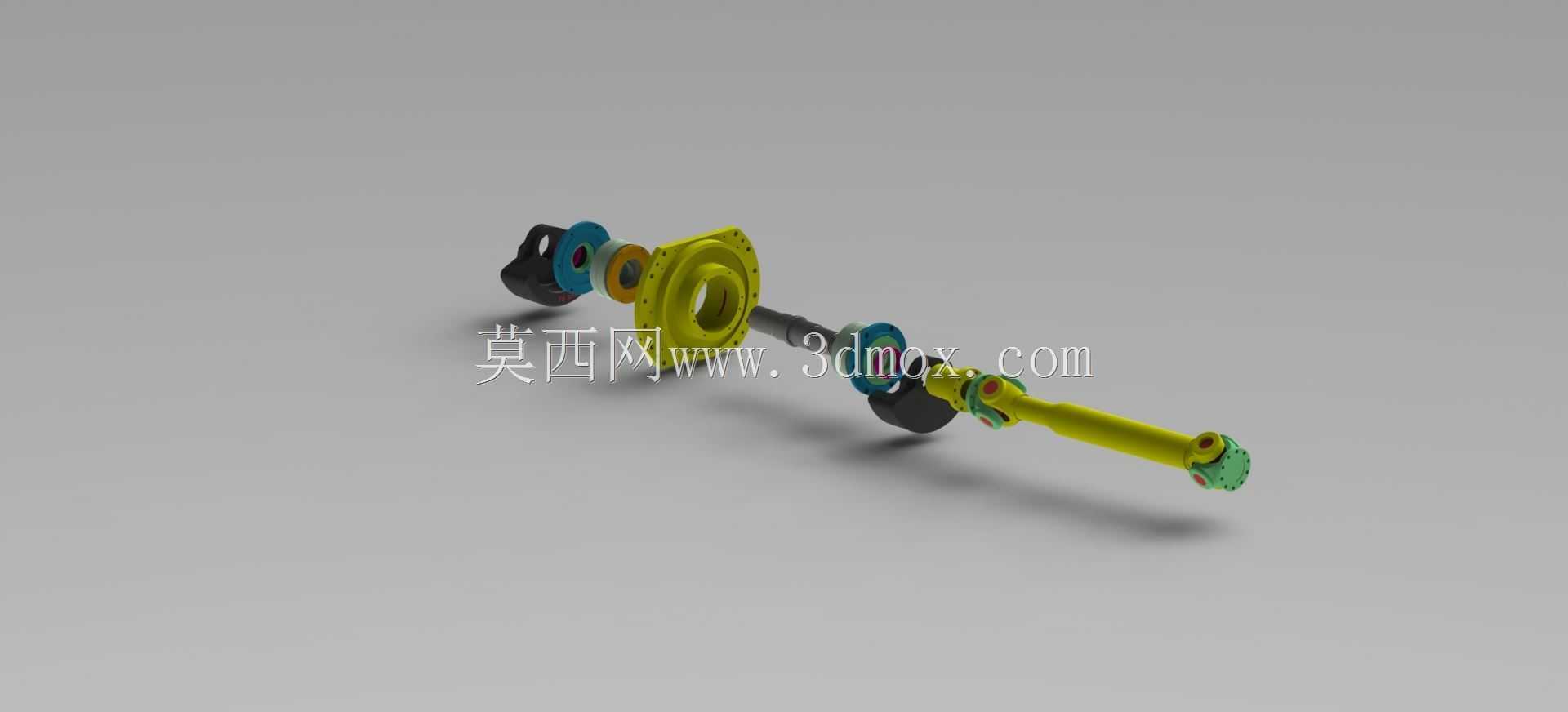

　　该组件为破碎设备动力传输路径中的核心连接部件，主要承担动力输入端与破碎执行端之间的扭矩传递功能，适配矿山、建材、固废处理等场景下的颚式、锤式、反击式破碎机的传动系统布局。从实际工况出发，破碎作业过程中物料破碎产生的冲击载荷会持续作用于执行端，导致两端连接轴存在不同程度的径向跳动与角度偏移，因此该组件在结构设计上采用了带万向铰接结构的传动轴布局，可补偿安装过程中产生的同轴度误差，同时缓冲作业过程中载荷突变带来的冲击，避免动力端的电机、减速器输出轴承受额外的径向力，延长核心动力部件的使用寿命。

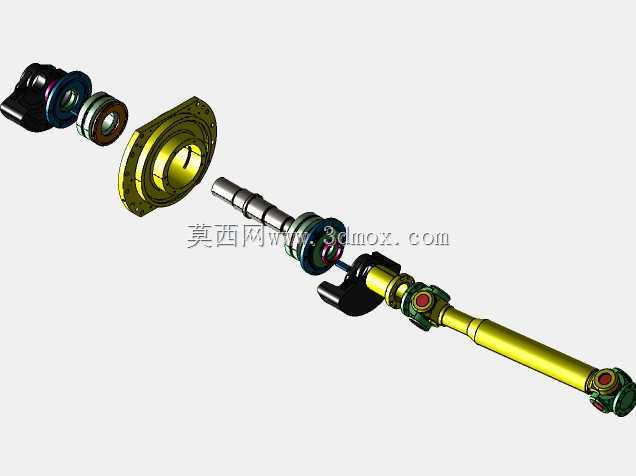

　　组件一端采用带定位止口的法兰盘结构，法兰端面均匀分布螺栓安装孔，可直接与减速器输出端的法兰面对接，止口结构可保证安装时的同轴度定位精度，避免螺栓承受额外的剪切力，法兰与轴身连接位置设置了加强筋结构，可提升大扭矩传递下的结构强度，避免应力集中导致的法兰根部断裂。轴身采用中空变径结构设计，在保证整体抗扭强度的前提下降低组件自重，减少转动过程中的惯量，降低设备启动时的动力冲击。靠近法兰端设置了密封防护结构，可阻挡破碎作业场景下的粉尘、碎石颗粒进入铰接位置，避免铰接副出现异常磨损。

　　组件另一端为万向铰接连接端，铰接副采用十字轴式结构，可实现一定角度范围内的偏摆补偿，铰接端同样设置了法兰连接接口，可与破碎主机的主轴输入端对接，铰接位置设置了注油通道，可在设备维护时加注润滑脂，降低铰接副的摩擦损耗。整体外形尺寸适配中小型破碎机的安装空间，法兰端的安装孔位间距、止口直径均匹配常规减速器的输出端标准尺寸，铰接端的偏摆角度可覆盖常规安装场景下的同轴度偏差范围，安装时无需额外调整主机与动力端的安装位置，可直接替换同规格的老旧传动部件，降低设备维护的改造成本。

　　从设计逻辑来看，该组件优先考虑了破碎场景下的重载、冲击、多粉尘的工况特性，所有外露的连接位置均设置了防尘密封结构，轴身表面做了防锈耐磨处理，可适应露天矿山、砂石料场等多尘、潮湿的作业环境。扭矩传递路径上的所有受力截面均做了应力校核，在最大破碎载荷冲击下的安全系数满足重载作业要求，铰接位置的间隙控制在合理范围内，既保证角度补偿的灵活性，又避免间隙过大导致传动过程中产生冲击异响。安装边界上，组件的轴向长度可通过轴身的连接结构做小范围调整，适配不同安装间距的动力布局，两端法兰的螺栓孔采用通用化尺寸设计，可适配多数主流型号破碎机的传动接口，无需额外加工转接法兰即可完成安装。在实际作业过程中，该组件可稳定传递额定扭矩，当破碎腔进入不可破碎物料产生过载冲击时，轴身的预设应力薄弱位置会优先发生断裂，切断动力传输路径，保护后端的减速器、电机等核心部件不受损坏，降低设备故障后的维修成本。日常维护过程中，仅需定期检查铰接位置的密封状态、加注润滑脂、检查螺栓紧固力矩即可，无需复杂的维护操作，可适配破碎设备连续化作业的使用需求。
