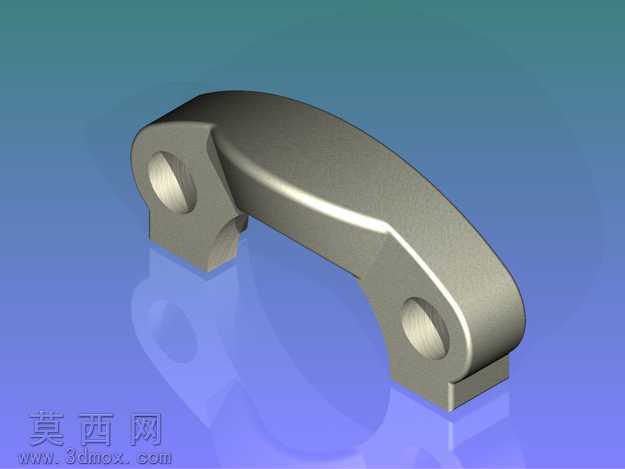

C61对开式拆分法兰机械结构设计

本作品为C61型拆分法兰的三维参数化建模成果，建模过程严格遵循机械设计规范，先以法兰的公称通径、安装孔中心距、半环厚度等核心尺寸为基准搭建草绘轮廓，通过对称约束保证两个半环结构的尺寸一致性，避免后续装配出现错位问题。建模阶段采用多特征组合的构建逻辑，先绘制半环形主体的截面轮廓，通过拉伸特征生成法兰主体基体，再对两个安装耳部位进行单独草绘，拉伸形成带通孔的安装凸台，随后对安装孔进行同轴切除，保证孔位与安装耳端面的垂直公差符合管路连接的装配要求。针对法兰的弧形内接触面，建模时做了贴合公差预留，确保两个半环扣合后内圈能与对应管径的管路外壁紧密贴合，不会出现密封间隙。材质渲染阶段选用了常用的碳素结构钢材质，调整金属材质的粗糙度、反光度参数，还原锻压法兰的哑光金属质感，对安装孔内壁、法兰端面等机加工面做了高光区分，直观呈现零件的加工面与非加工面差异。结构设计上采用对半拆分的形式，区别于整体式法兰，该结构无需从管路端部穿套即可完成安装，适用于已铺设完成的管路中段补装、维修场景，两个半环通过安装耳处的螺栓紧固件锁紧，拼接处设计有定位止口，避免锁紧过程中两个半环发生径向错位，法兰外侧的弧形加厚区域做了应力分散过渡处理，避免螺栓锁紧时应力集中导致法兰开裂。设计过程中充分考虑了实际工况的受力情况，对安装耳的厚度、螺栓孔的边距做了强度校核，保证在额定管路压力下法兰结构不会发生形变，整体模型特征树逻辑清晰，参数可编辑，可根据实际使用的管路尺寸快速调整对应参数生成适配的拆分法兰模型，可直接用于装配干涉检查、工程图导出以及加工前的结构验证。
