运动相机SJ8防水防护外壳结构设计

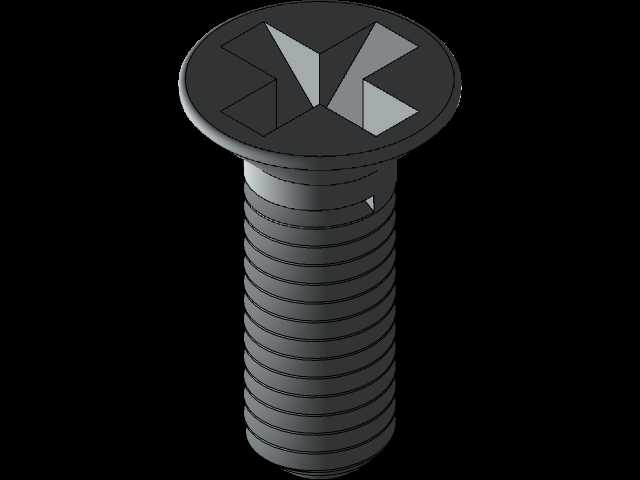

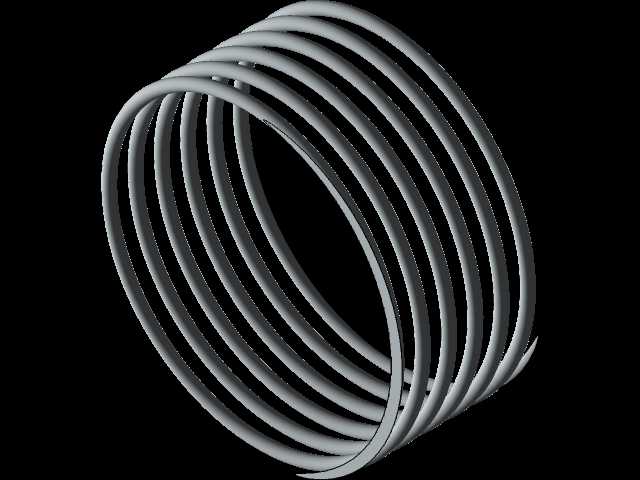

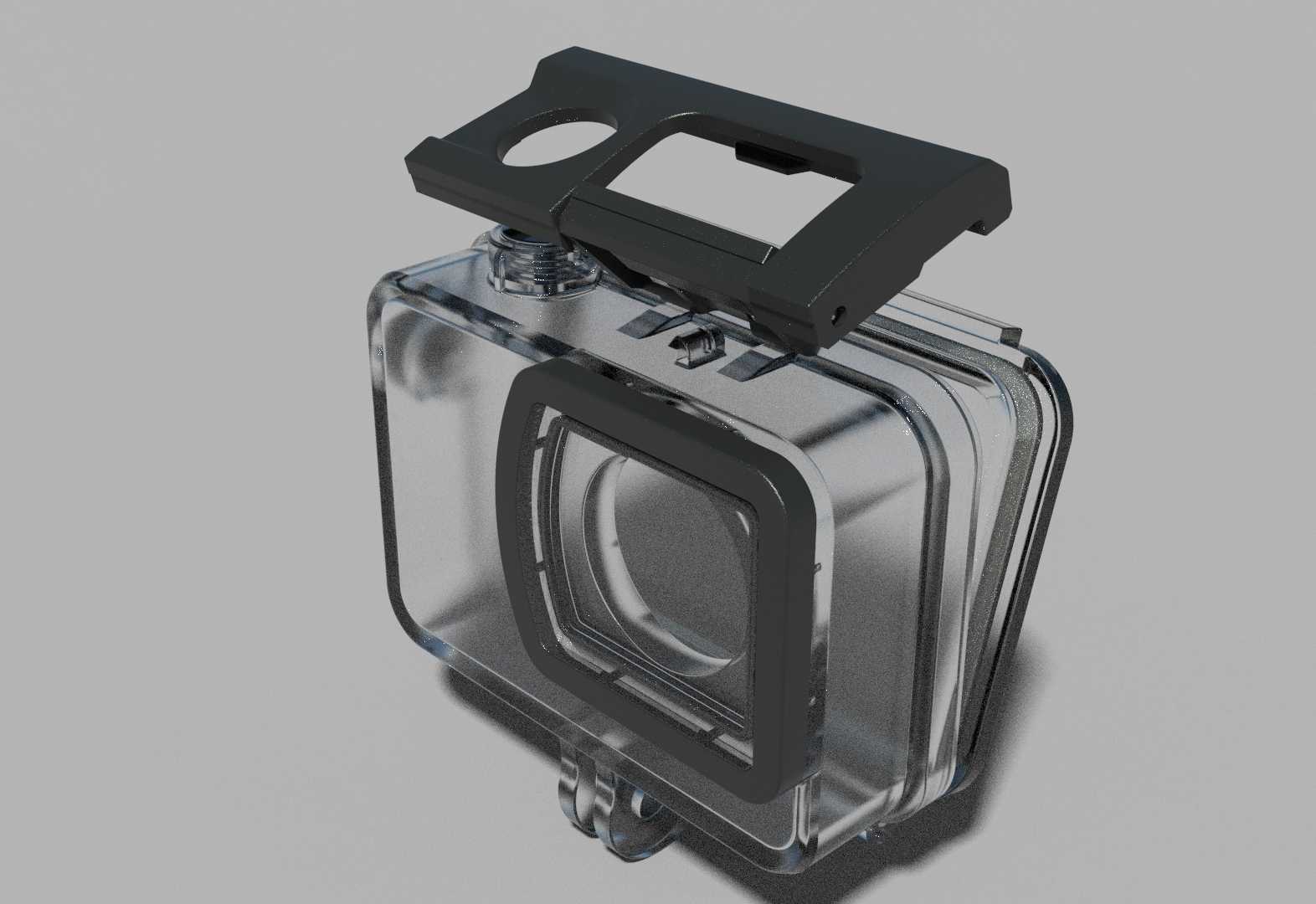

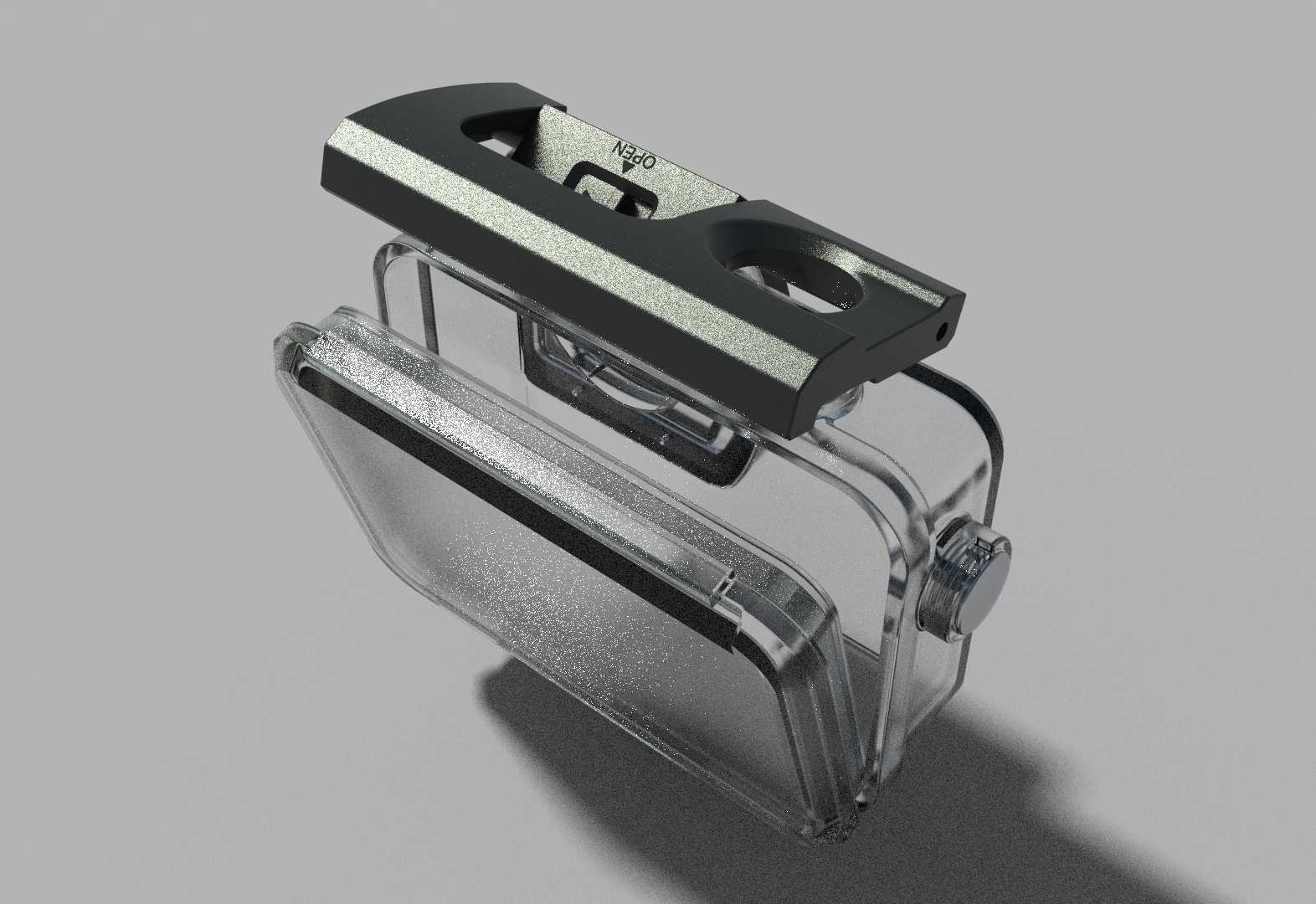

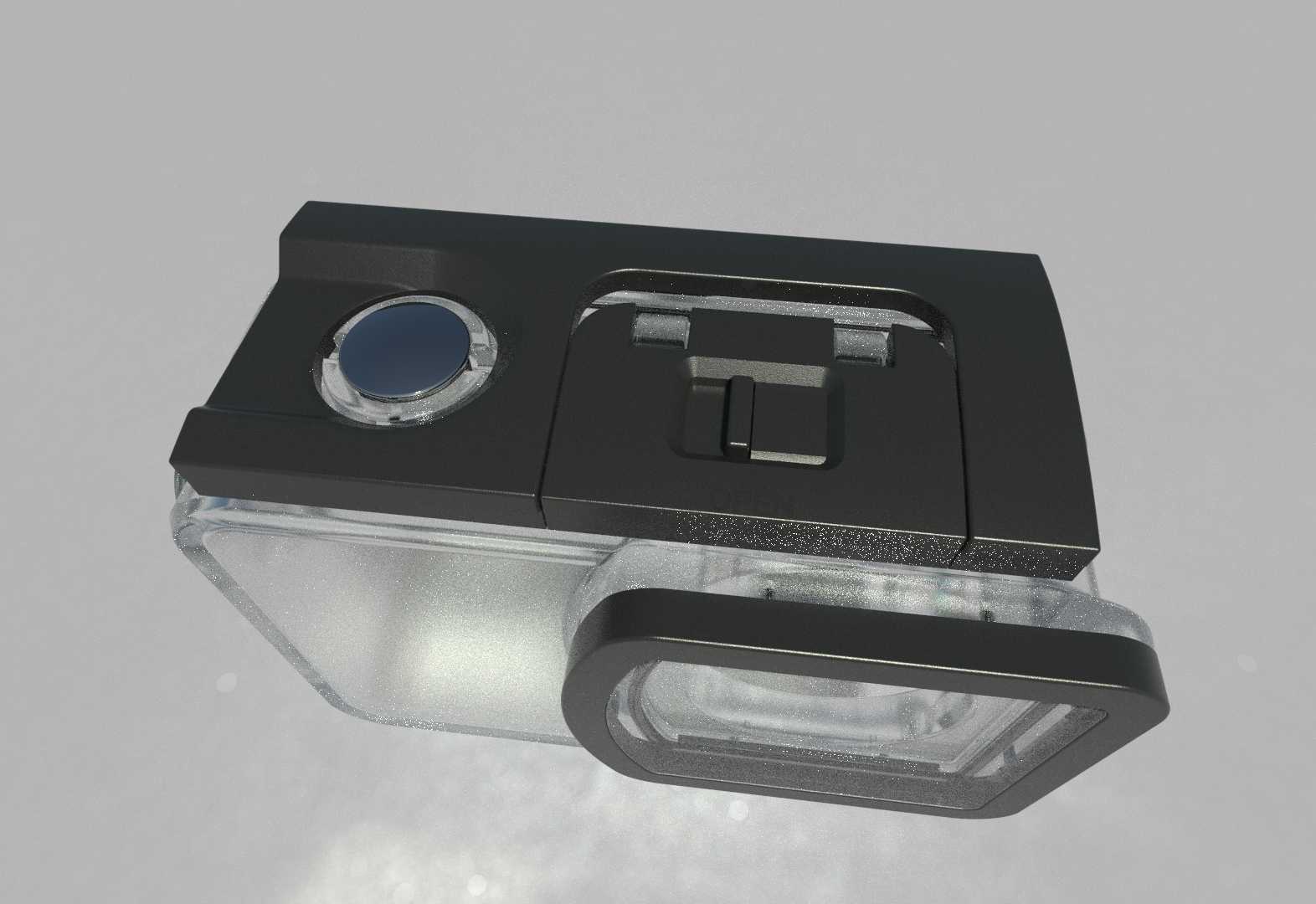

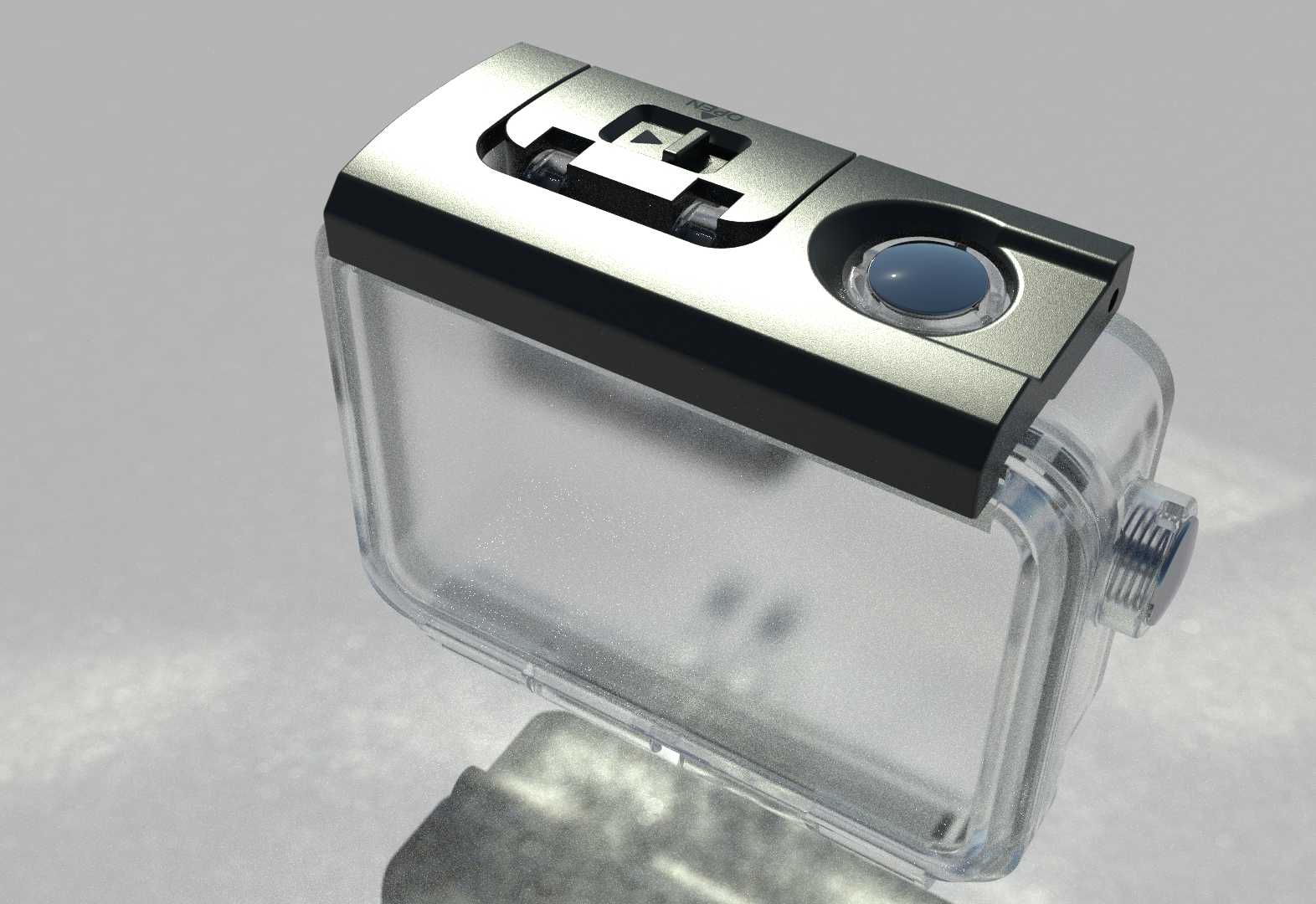

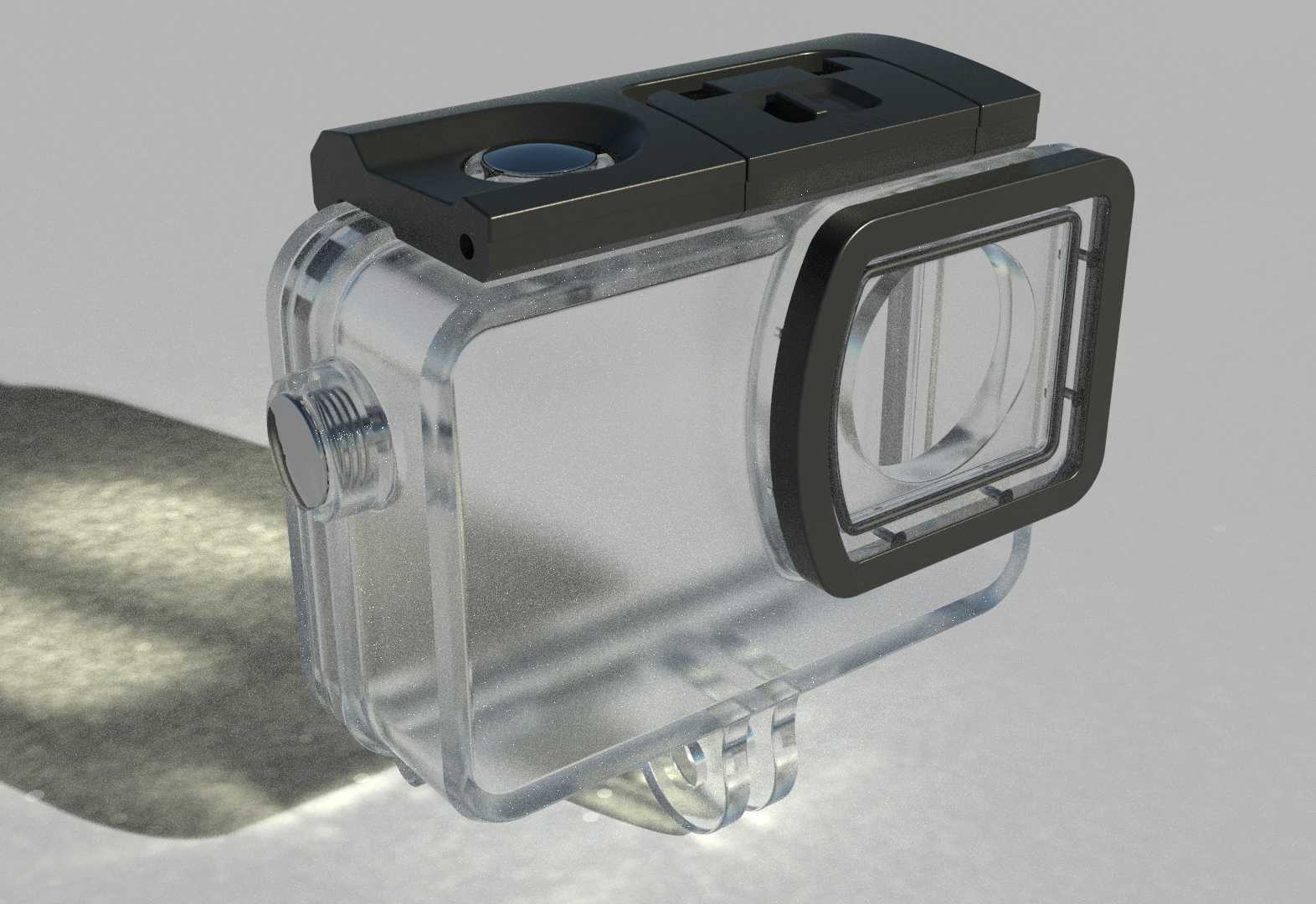

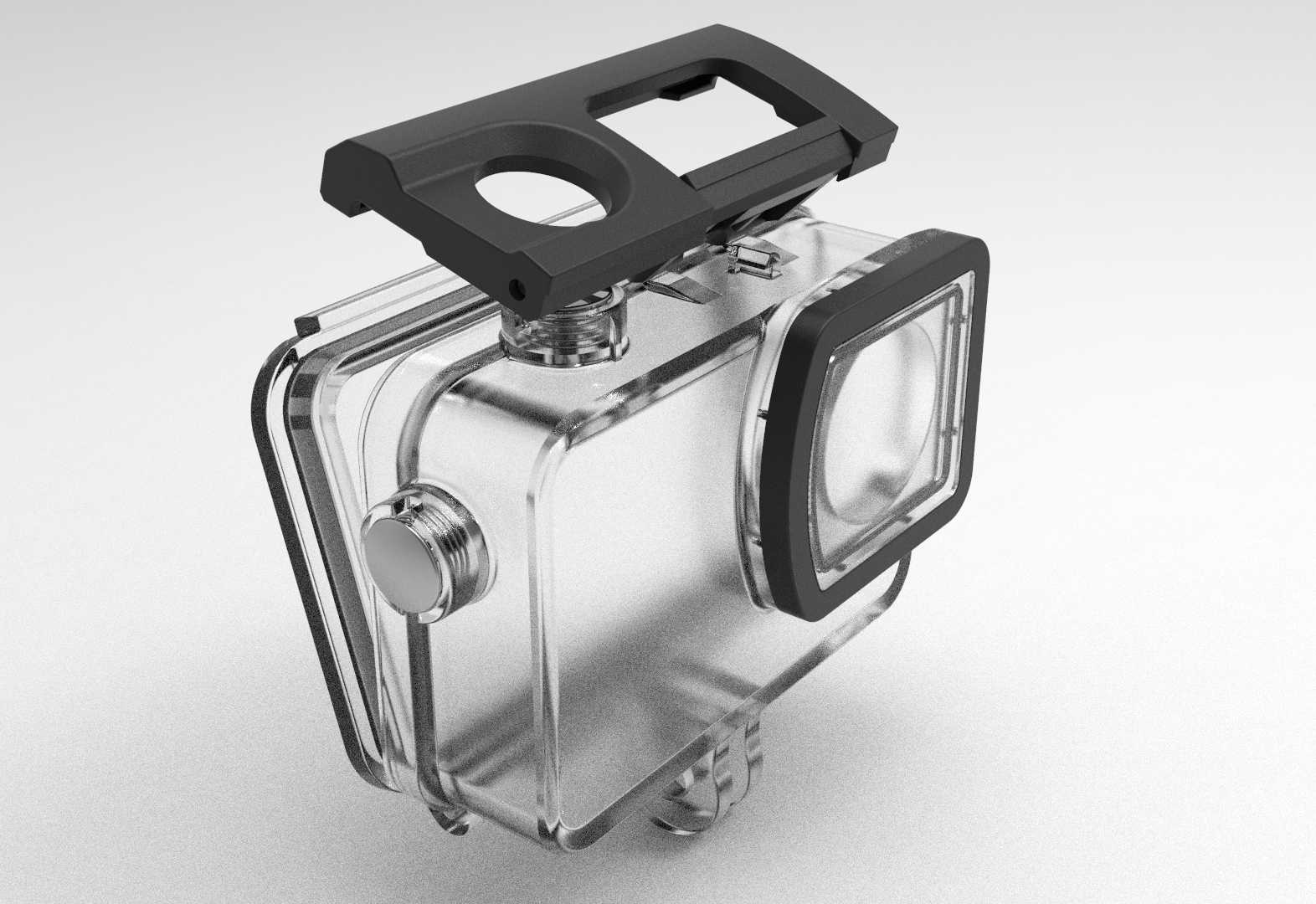

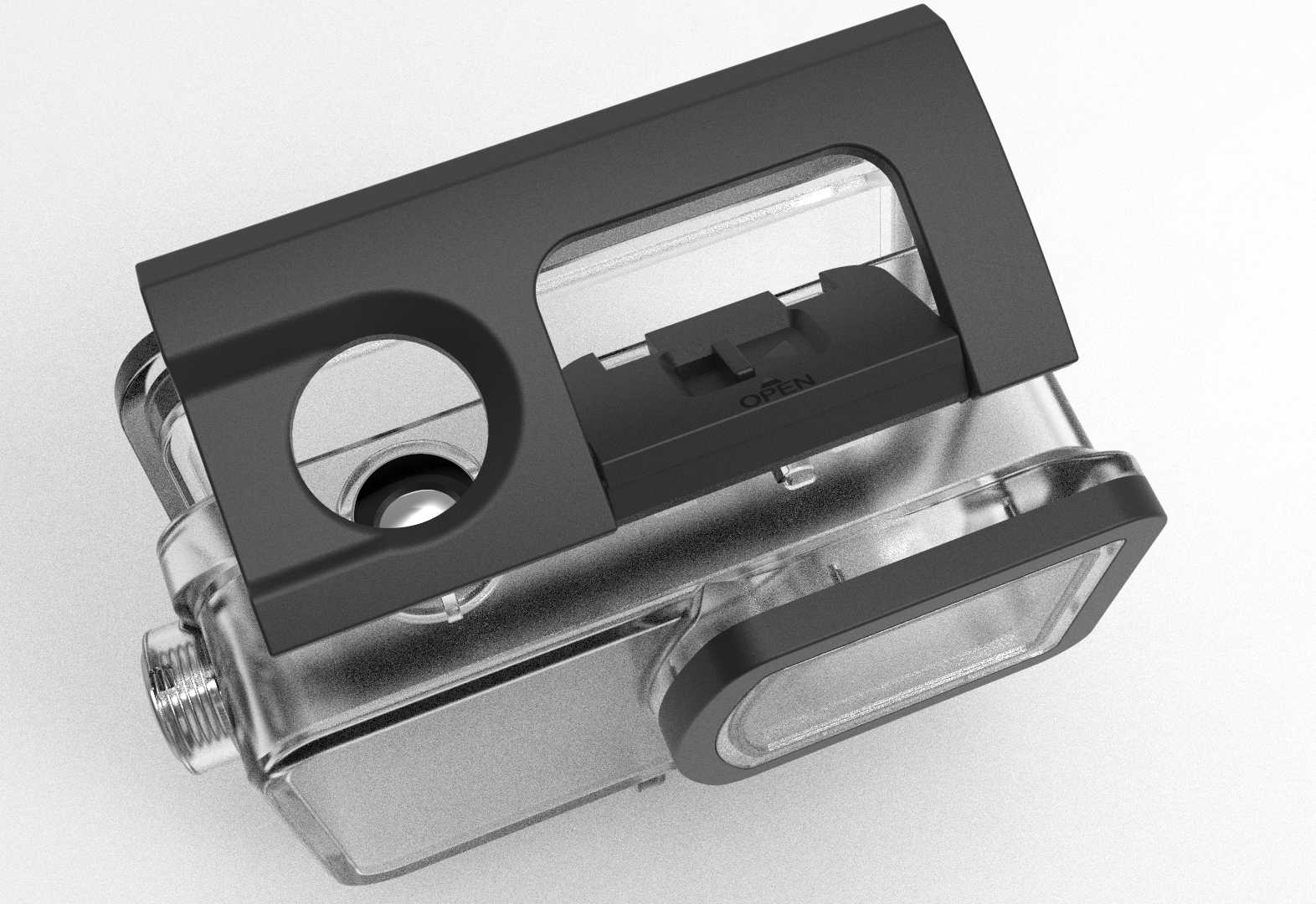

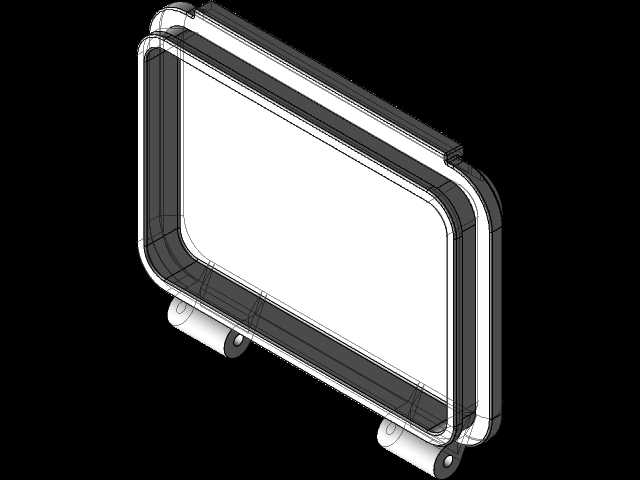

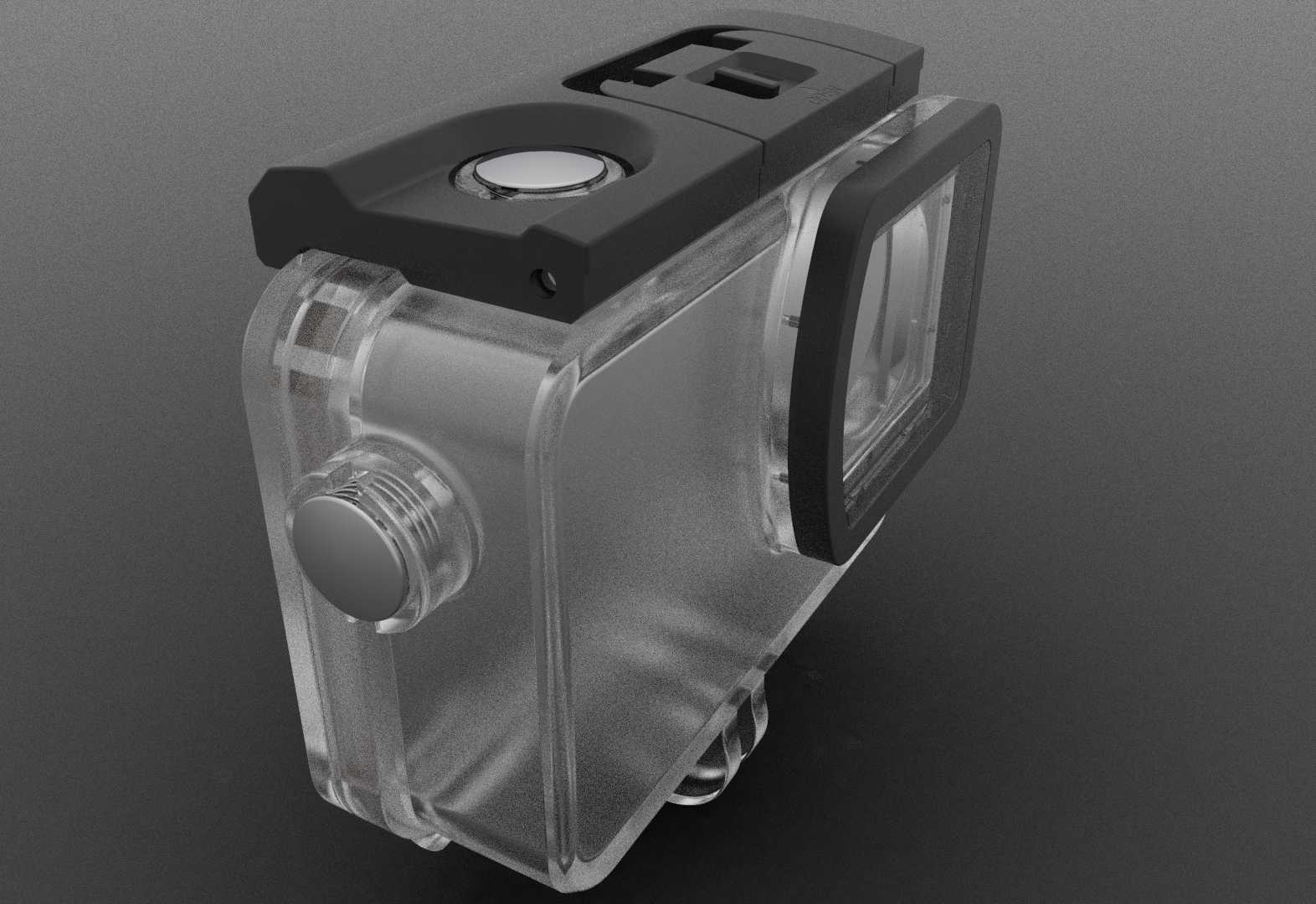

　　这款运动相机防护外壳的设计，核心围绕户外极限运动场景下的相机防护需求展开，适配SJ8系列运动相机的安装与使用，覆盖潜水、骑行、滑雪、户外徒步等多类复杂使用场景，解决运动过程中相机易磕碰、进水、进尘的实际使用痛点。从结构设计逻辑来看，外壳采用分体式组合结构，主体透明罩部分选用高透耐冲击的工程塑料材质，既保证拍摄光路无遮挡、成像无畸变，又能承受水下一定深度的水压冲击与户外硬物磕碰，透明罩边缘做了加厚的密封筋设计，与上盖黑色密封组件配合时，可通过压紧密封圈实现IPX8级别的防水性能，满足常规休闲潜水的使用需求。上盖部分集成了按键与镜头避让结构，顶部预留的功能按键位采用软胶包覆的硬按键结构，按键行程与相机本身的实体按键行程匹配，

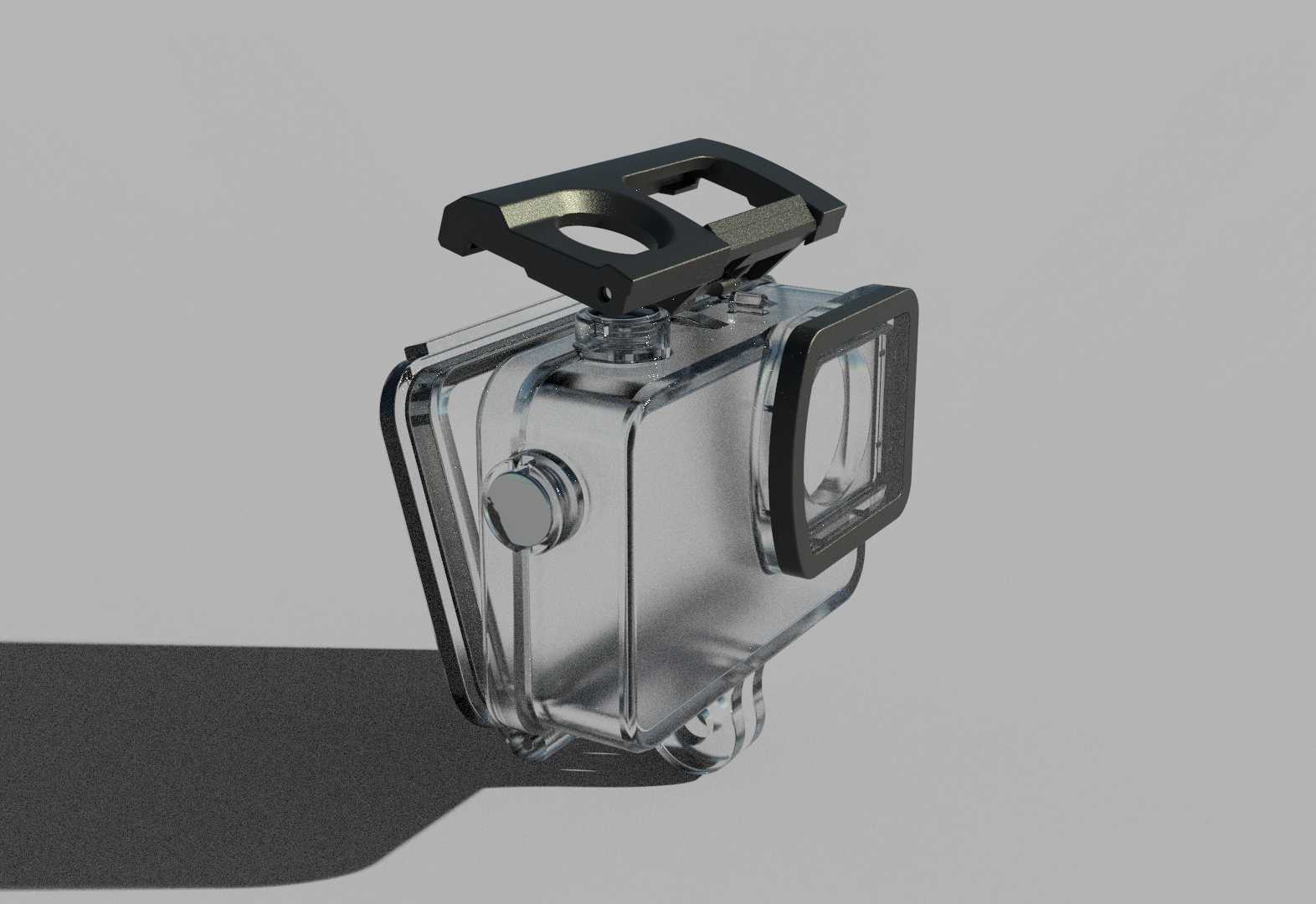

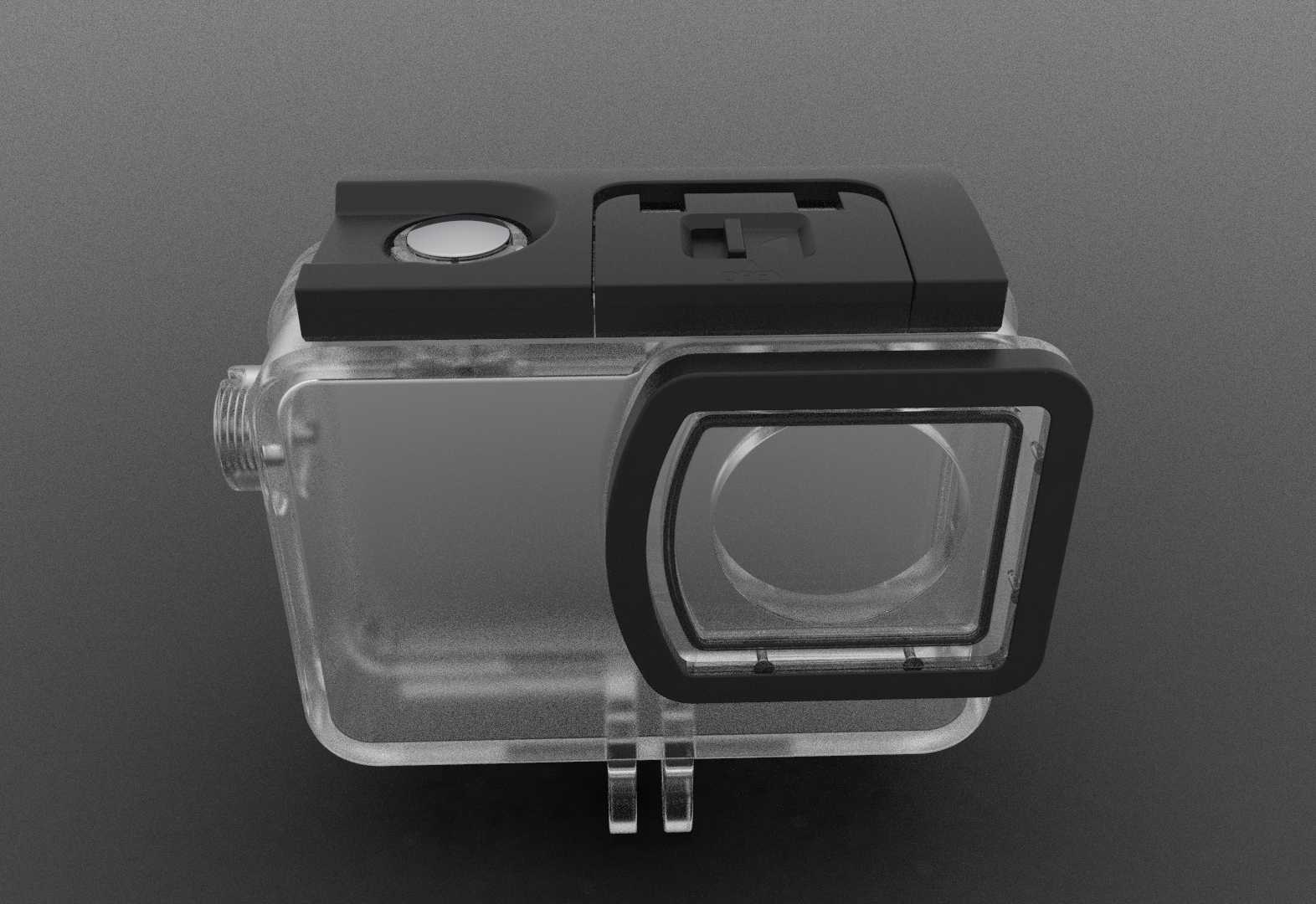

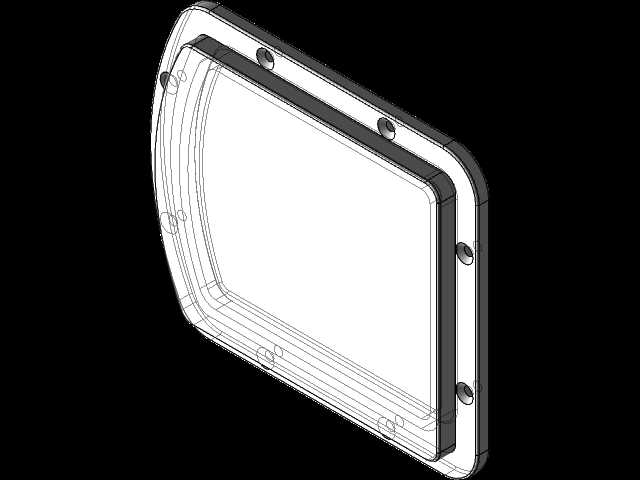

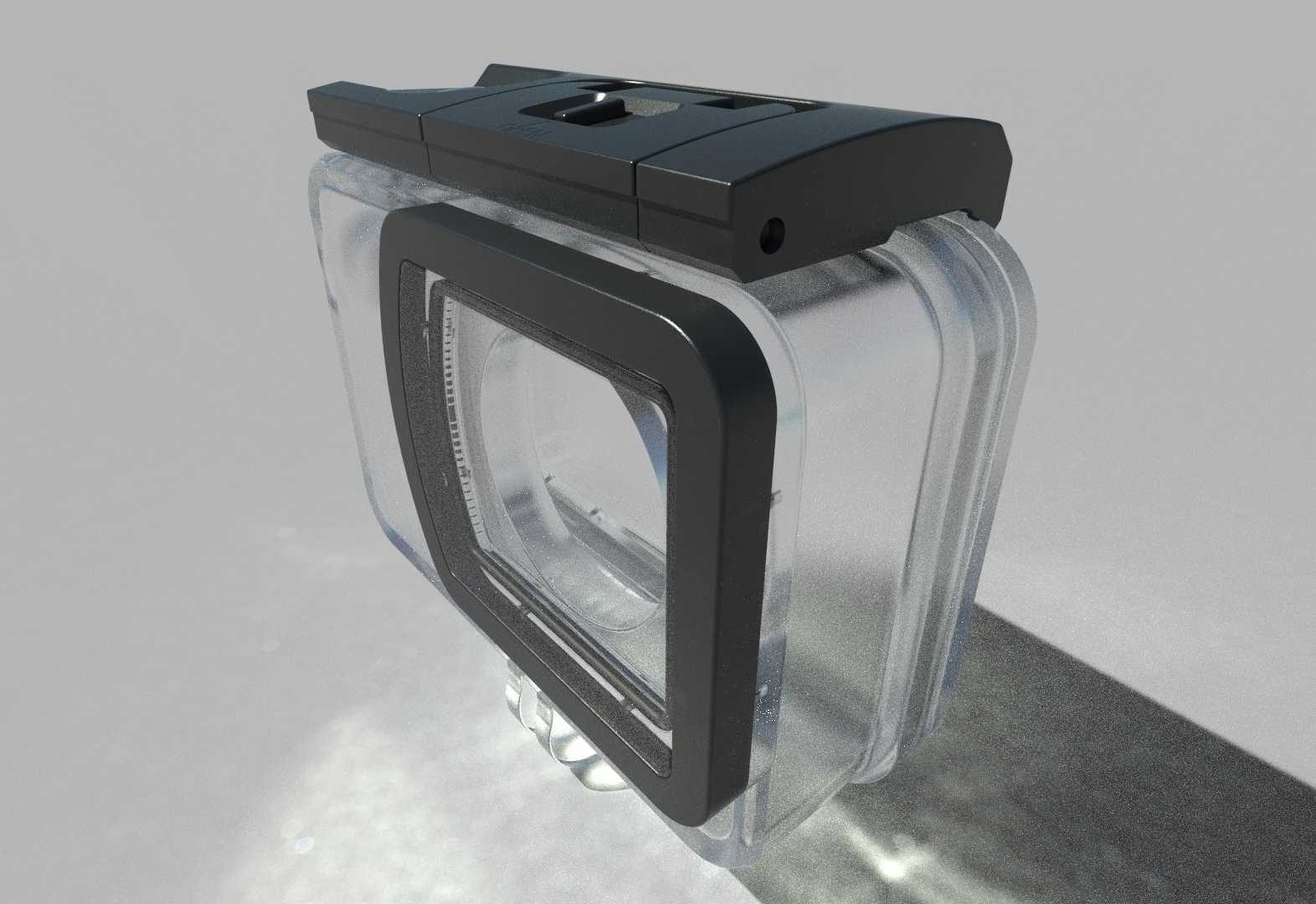

　　按压时可精准触发相机功能，不会出现空程或者按压不到位的问题，同时按键周边做了密封翻边结构，避免水压作用下渗水进入壳体内腔。镜头位置的避让区做了内凹的光学平面设计，平面度控制在0.02mm以内，避免水下拍摄时因为弧面产生光路折射，影响拍摄画面的清晰度，同时平面边缘做了凸起的防撞边，当外壳正面磕碰时，防撞边先接触受力，避免光学平面被刮花或者撞裂。外壳侧面预留了相机原有接口的密封盖结构，不需要拆开外壳就可以通过密封盖外接配件，同时保证密封性能不受影响，底部的安装基座采用通用的运动相机快装接口，尺寸与市面上主流的运动相机支架、自拍杆、头盔固定座完全兼容，不需要额外加装转换配件就可以直接固定在各类运动载具上。从安装边界来看，

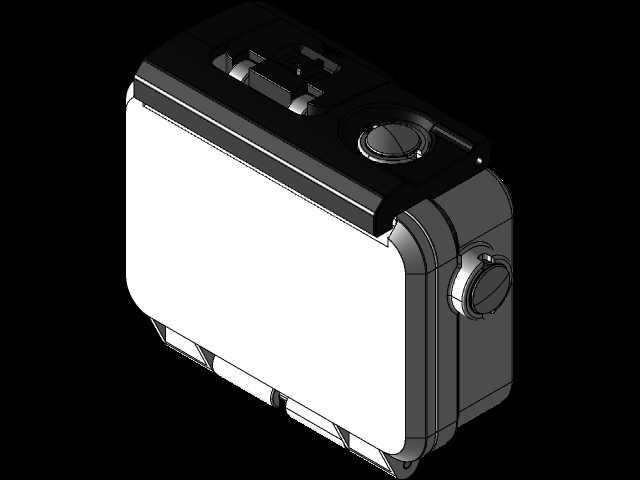

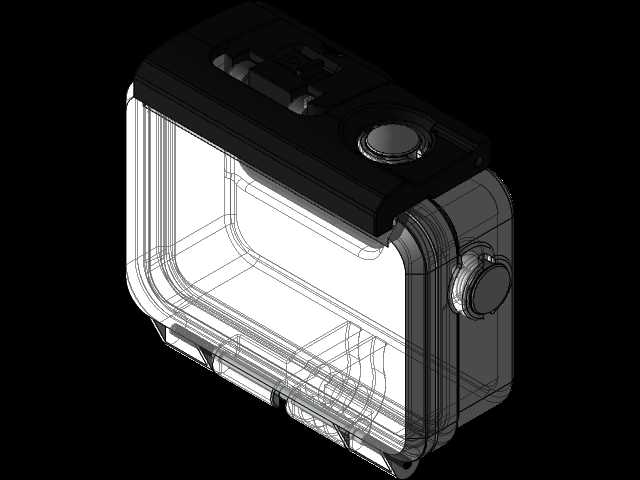

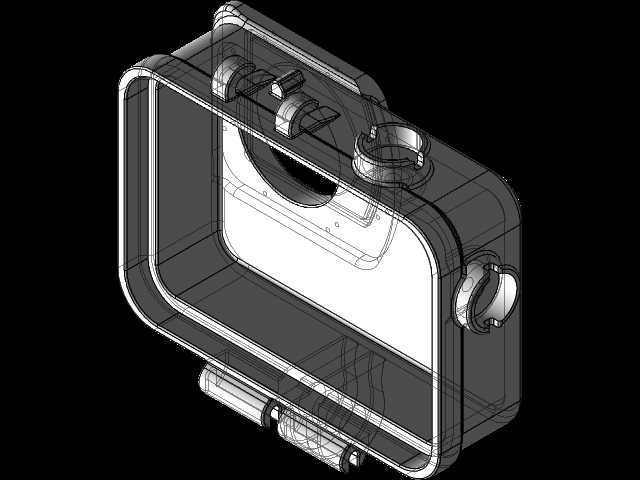

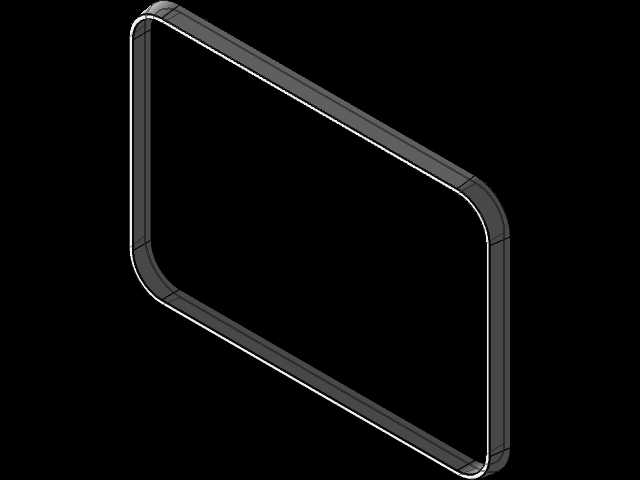

　　外壳内腔的尺寸完全匹配SJ8相机的外形轮廓，相机装入后前后左右的间隙控制在0.3mm以内，既不会因为间隙过大导致相机在壳体内晃动影响拍摄稳定性，也不会因为间隙过小导致装入取出困难，密封胶圈的压缩量设计为25%，这个压缩量既可以保证足够的密封压力，又不会因为压缩量过大导致合盖困难，长期使用也不会加速胶圈老化。外壳的边角全部做了R3以上的圆角过渡，一方面减少应力集中，提升外壳整体的抗冲击强度，另一方面避免尖锐边角在运动过程中划伤使用者或者刮蹭其他装备。在实际使用中，这款外壳可以在水下40米深度保持密封性能，同时可以抵御从1.5米高度跌落至硬质地面的冲击，不会出现壳体开裂或者密封失效的问题，透明部分的材质做了防紫外线处理，

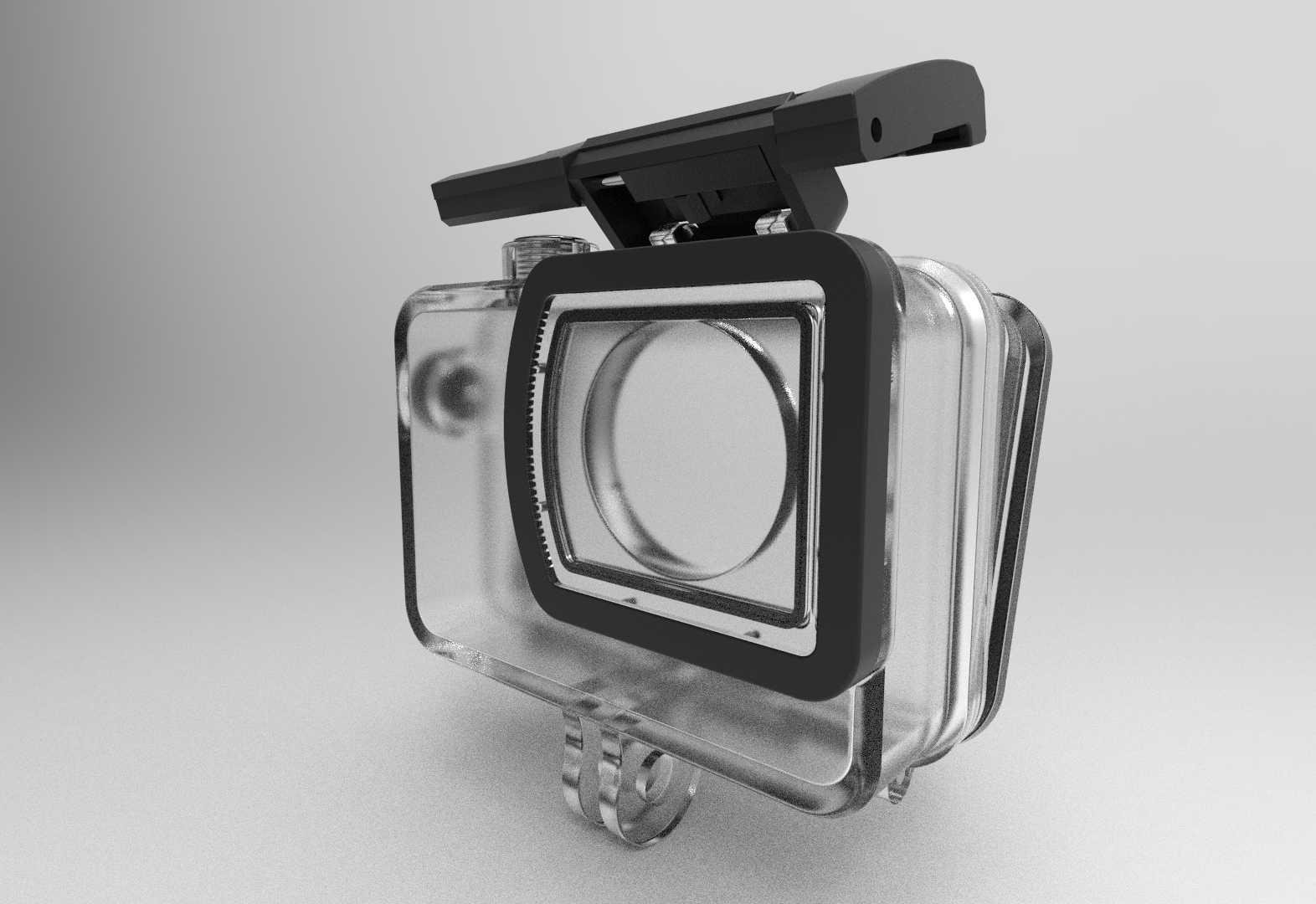

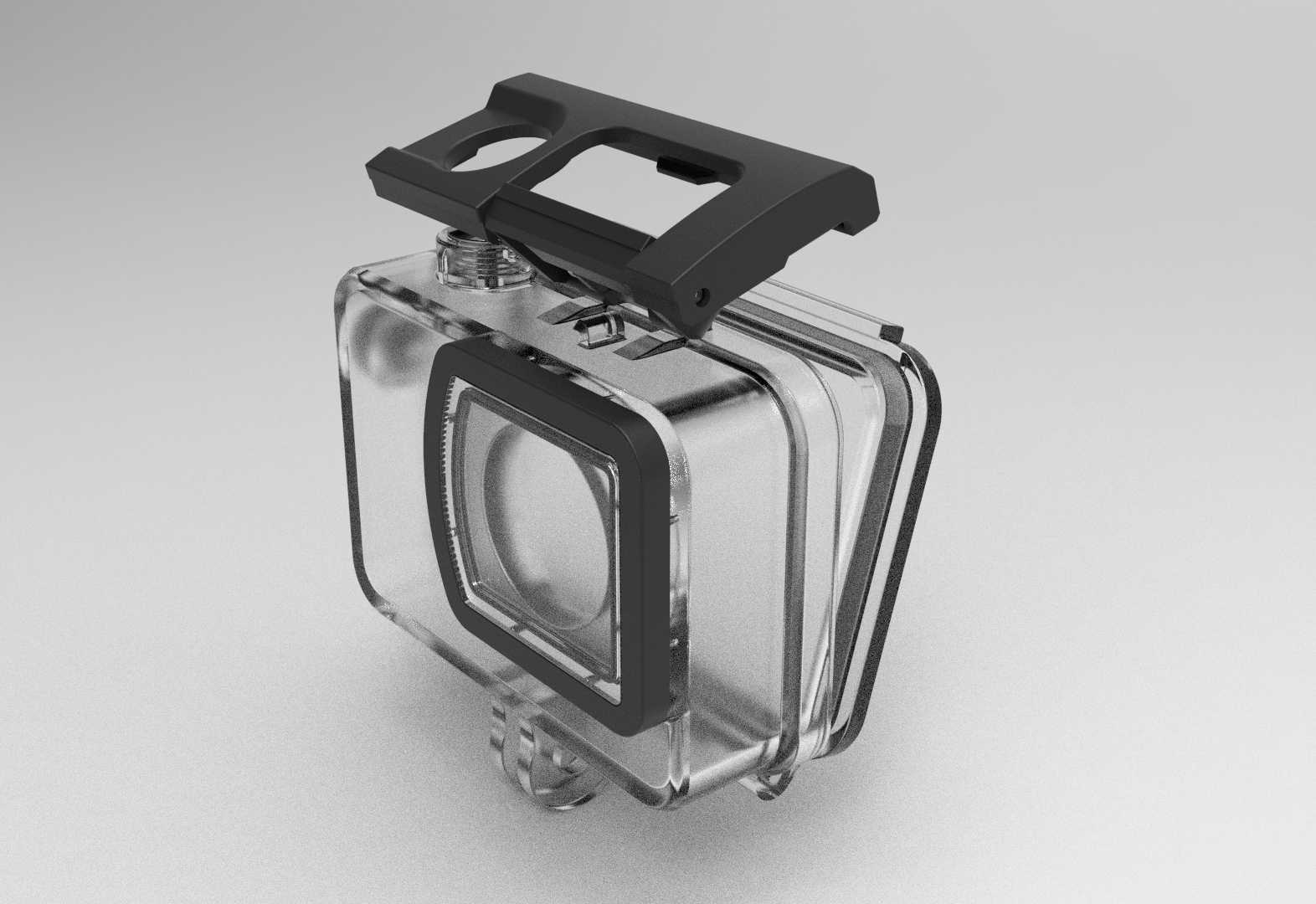

　　长期在户外强光下使用也不会出现发黄变雾的问题，保证拍摄透光率长期稳定。设计过程中针对不同使用场景做了对应的结构优化，比如针对低温滑雪场景，外壳的按键材质选用耐低温的软胶材质，在零下20度的环境下依然保持足够的弹性，不会出现按键发硬按不动的问题；针对高湿度的雨林场景，壳体合模线位置做了额外的密封胶条槽，避免水汽从合模缝隙渗入。整个外壳的拆装逻辑采用侧滑锁扣结构，锁扣的扣合力经过调校，单手就可以完成开合操作，同时锁扣带有防脱保险结构，即使在运动过程中受到意外触碰，锁扣也不会意外弹开导致相机脱落。
