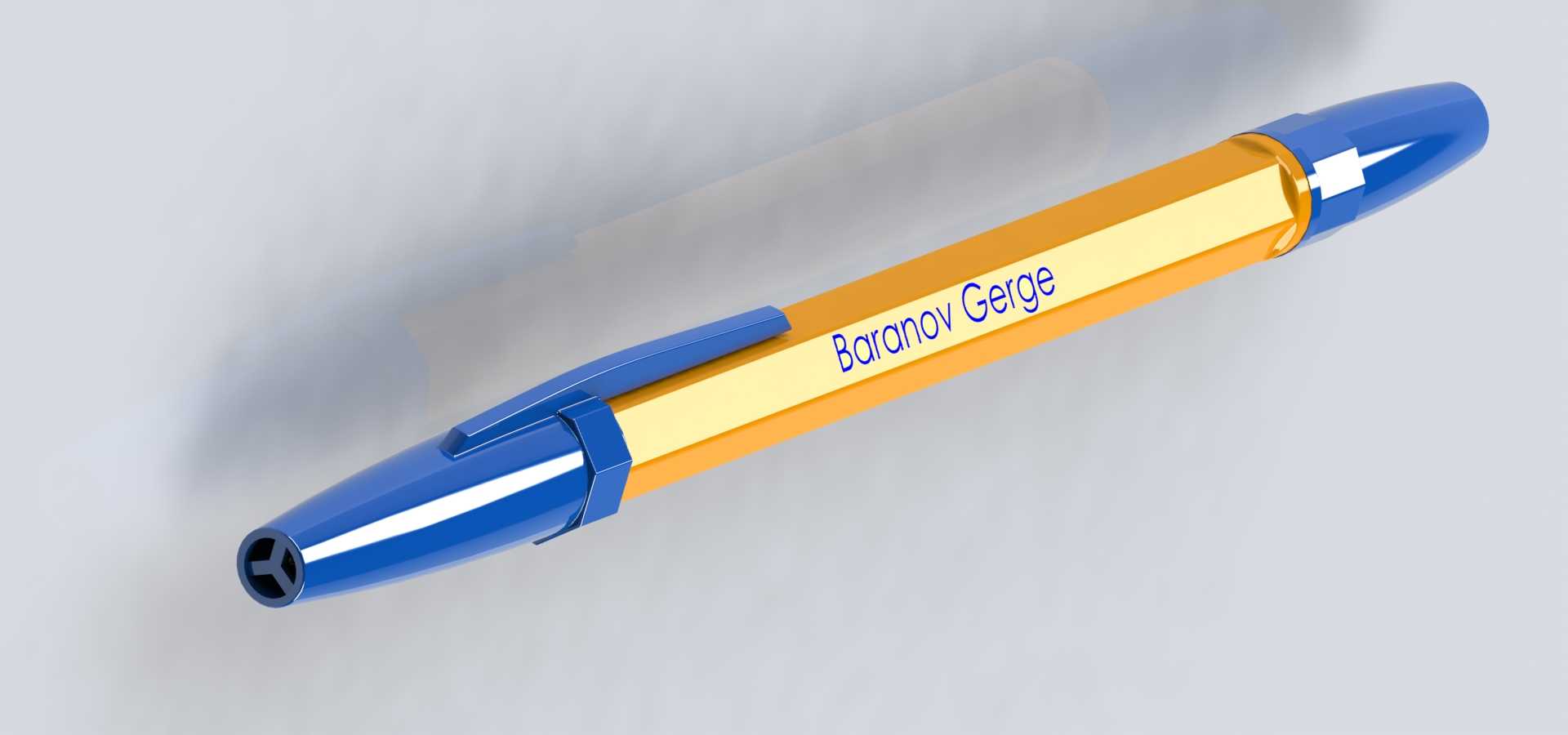

按动式双色圆珠笔结构设计三维数模

　　这款按动式圆珠笔的三维结构设计，核心围绕日常高频书写场景的使用需求展开，覆盖办公记录、学生课业书写、工业现场点检记录等多场景的使用痛点做结构优化。从实际使用场景出发，工业生产现场的点检记录场景对笔具的抗摔性、单手操作便捷性要求极高，传统拔帽式圆珠笔在巡检过程中容易出现笔帽遗失、单手拔帽操作不便的问题，这款按动结构的设计刚好适配这类场景，操作人员单手持笔即可完成笔尖伸出与收回的操作，无需额外动作配合，大幅提升现场记录的效率。

　　从功能特性来看，这款笔采用前后分段式的双色注塑外壳结构，笔身主体做了六棱面切边处理，区别于常规圆柱形笔身，握持时能有效避免笔身滚动滑落，放置在倾斜的工作台面时也不会轻易滚落，适配车间操作台、办公桌面等不同放置场景。笔夹部分采用一体化弹性卡扣结构，夹持厚度适配常规工装口袋厚度、笔记本封面厚度，夹持后不会轻易松脱，笔夹与笔身的连接位置做了圆角过渡处理，避免长期夹持后出现应力断裂的问题。笔尖位置的按动锁止结构采用常规的棘轮旋转锁止机构，结构可靠性经过多年市场验证，按动行程控制在3mm以内，按动反馈清晰，不会出现卡滞或者按动后笔尖无法锁止伸出的问题。

　　设计思路上，这款笔的结构做了最大化的通用件适配，笔芯采用市面上流通量最大的通用按动圆珠笔芯规格，替换时无需寻找专用配件，普通商超即可买到适配笔芯，大幅降低后期使用成本。笔身的前后壳配合采用卡扣加定位筋的结构，装配时无需额外粘接或者螺丝固定，通过卡扣即可完成紧固，定位筋的设计保证前后壳装配后不会出现错位晃动，装配间隙控制在0.1mm以内，兼顾装配效率与装配后的外观一致性。笔握位置没有做额外的软胶包覆，而是通过外壳的曲面过渡贴合手指握持形态，避免长期握持后出现硌手的问题，同时光滑的外壳表面更易清洁，沾附油墨、车间油污后可以直接擦拭干净，不会在软胶缝隙中残留污渍。

　　外形尺寸与安装边界方面，整笔闭合状态下总长度控制在140mm，最大直径12mm，笔身六棱面的对边距离为11mm，整体尺寸适配常规笔袋、工装口袋的容纳尺寸，不会因为尺寸过大导致携带不便。笔夹的突出高度控制在5mm，夹持在口袋上时不会因为突出过多造成勾挂。内部笔芯的安装腔直径做了0.2mm的余量设计，适配不同厂商生产的同规格笔芯的尺寸公差，不会出现笔芯装入后晃动或者无法装入的问题。按动结构的内部弹簧采用标准压缩弹簧，弹簧丝直径0.3mm，自由长度15mm，预压后弹力控制在合适区间，按动时不会因为弹力过大导致按动费力，也不会因为弹力过小导致笔尖收回不畅。笔尖出口位置做了0.5mm的内倒角处理，笔芯伸出后笔尖与出口位置的同轴度控制在0.1mm以内，书写时不会出现笔尖刮纸的问题。笔尾的按动帽做了防滑纹理处理，按动时手指不会打滑，按动帽与笔身尾部的配合间隙控制在0.08mm，按动过程中不会出现偏摆卡滞。整体结构的壁厚控制在1.2mm，既保证外壳的结构强度，跌落1.5米高度不会出现壳身开裂，也能最大化控制材料用量，降低生产制造成本。
