拼图式十字互锁拼接连接结构

　　这类互锁拼接结构最早脱胎于传统木工榫卯的设计逻辑，在现代工装夹具、模块化展具、定制化木质家具、可拆卸工业机架的搭建场景中有着非常广泛的应用，不需要额外的粘接剂、紧固件就能实现两个正交方向构件的可靠锁合，拆解后构件平整便于收纳运输，重复拆装不会出现连接松动的问题。

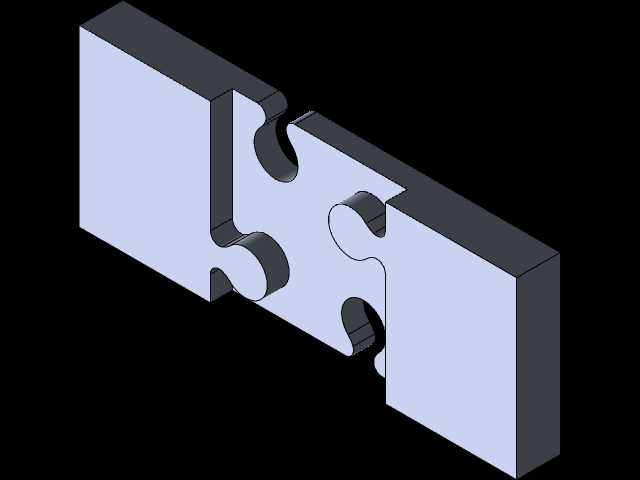

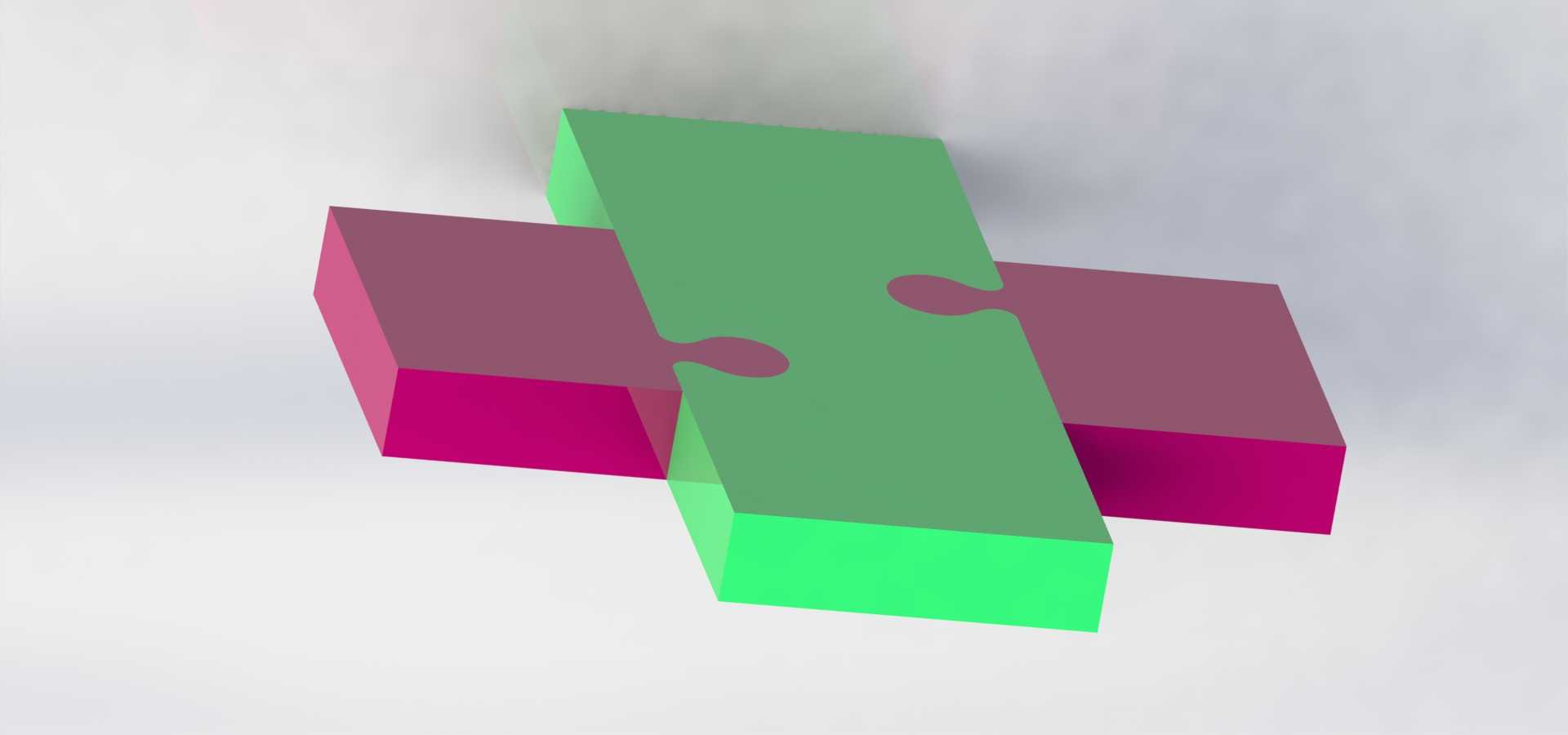

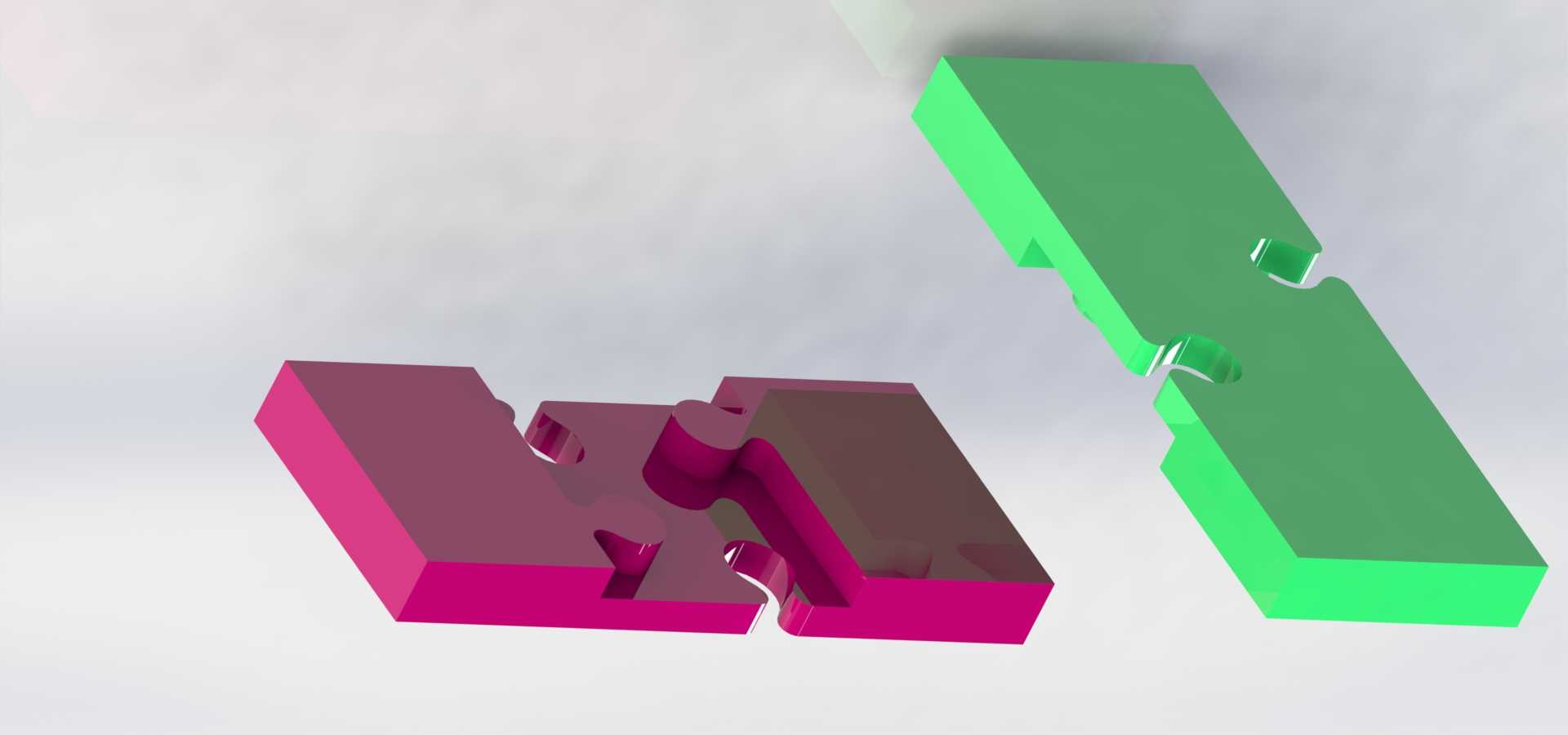

　　从实际功能特性来看，该结构将两个正交布置的长条构件通过互补的拼图式卡扣实现互锁，卡扣的凸台与凹槽采用完全对称的轮廓设计，装配时仅需要沿构件垂直方向按压就能完成锁合，两个方向的构件装配后处于同一平面，不会出现局部凸起或者错位，拼接完成后十字交叉位置的抗剪切能力完全匹配构件本身的材料强度，不会在连接位置出现应力集中断裂的问题。和传统的直角榫、燕尾榫结构相比，这种拼图式卡扣的加工难度更低，无论是采用CNC铣削加工木质构件，还是采用注塑工艺生产塑料拼接件，都能一次成型完成卡扣轮廓加工，不需要二次修配就能实现顺畅装配，装配容错率控制在0.1mm间隙范围内，普通操作人员不需要专业工具就能完成快速组装。

　　设计这类结构的时候，首先要确定两个正交构件的截面尺寸一致性，两个构件的厚度、宽度参数完全统一，保证拼接完成后表面齐平，卡扣的轮廓采用大圆弧过渡设计，避免尖锐内角带来的应力集中问题，凸台的嵌入深度控制在构件宽度的三分之一，既保证足够的连接咬合长度，又不会因为开槽过深削弱构件本身的结构强度。卡扣的配合面采用微锥度设计，装配导入端做15度倒角引导，按压到位后卡扣侧面完全贴合，不会出现装配后晃动旷量，同时拆卸时只需要从构件背面轻推就能分离，不会因为卡扣过紧导致拆卸时构件断裂。

　　从安装边界来看，这类拼接结构的构件长度可以根据实际使用场景灵活调整，卡扣位置统一设置在构件的交叉中心点，不需要额外预留紧固件的安装空间，构件的端部可以根据需求做圆角、平切等不同处理，多个相同结构的构件还可以实现多组十字交叉的扩展拼接，搭建出不同尺寸的网格状支撑框架。在实际应用中，这类结构常被用于模块化木质置物架、展会可拆卸展板框架、儿童益智拼接玩具、临时工装支撑骨架的设计中，相比采用螺丝、角码连接的结构，外观更加整洁流畅，没有外露的连接件，同时拆装效率提升60%以上，重复拆装次数可达上百次不会出现连接失效。

　　在三维建模过程中，这类结构需要重点关注卡扣轮廓的完全互补性，凸台与凹槽的轮廓线要完全重合，装配间隙根据加工材料的不同做对应调整，木质构件的装配间隙控制在0.1-0.2mm，适配木材的轻微吸湿膨胀特性，塑料注塑件的间隙控制在0.05-0.1mm，兼顾装配顺畅度与连接紧密性。同时要对卡扣位置做应力仿真验证，确保在承受垂直于构件平面的载荷时，卡扣根部的应力值低于材料的许用应力，避免使用过程中出现卡扣断裂的问题。
