三轴互锁榫卯连接结构三维建模

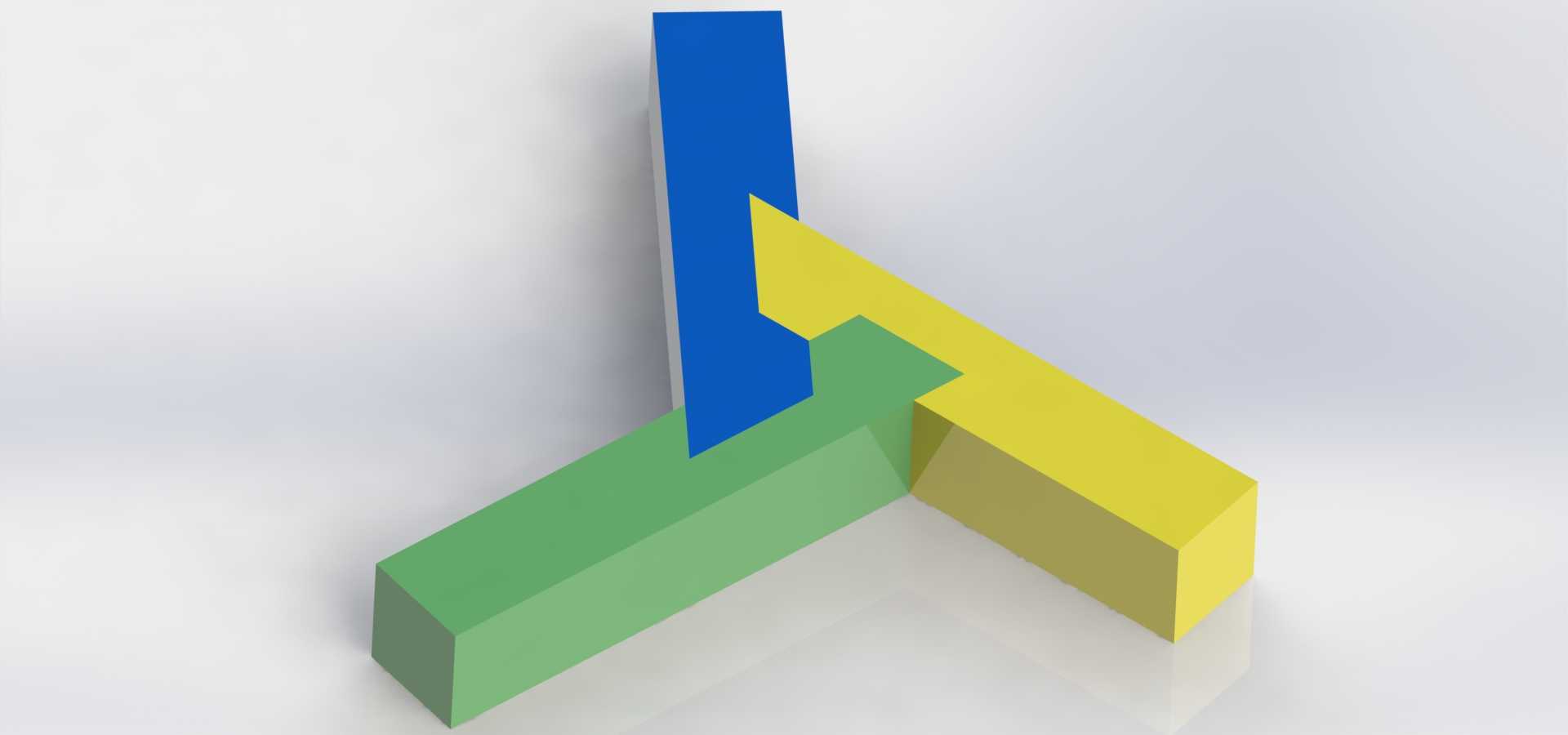

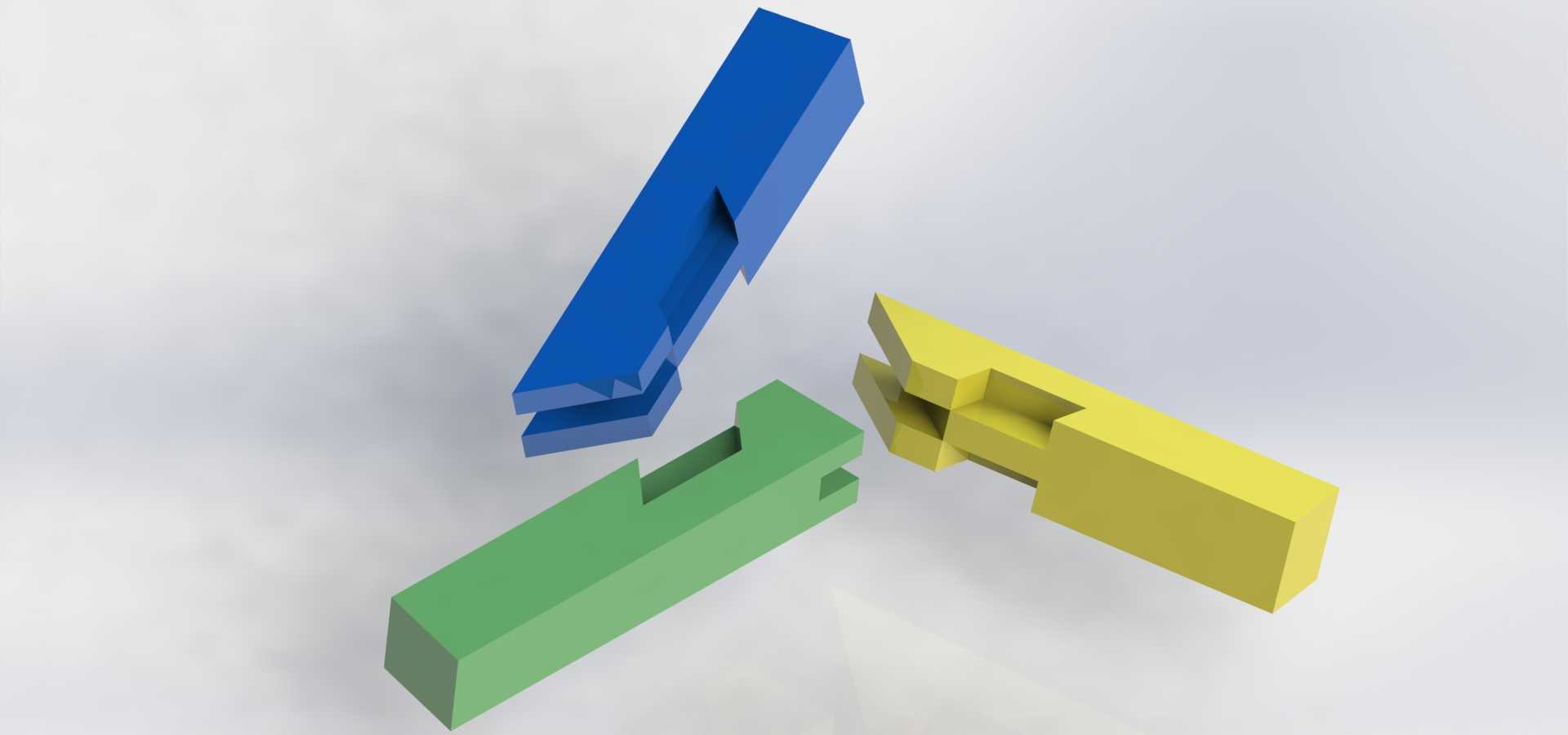

　　在非标机架搭建、模块化工装治具组装以及小型实验设备框架拼接场景中，这类三轴互锁榫接结构的应用频率远高于常规角码连接，尤其是在需要快速拆装、无额外紧固件的轻量化装配场景下，其结构优势体现得尤为明显。不同于传统单方向榫接仅能实现两个构件的垂直拼接，该结构通过三个方向的榫头与榫槽互补咬合，可一次性完成X、Y、Z三个轴向杆件的垂直交汇固定，三个杆件分别沿三个正交方向延伸，交汇节点处通过精准的切削轮廓实现互锁，装配完成后三个方向均能承受一定的拉压载荷与扭转力矩，不会出现单方向松脱的问题。从设计逻辑来看，该结构的核心在于三个杆件的咬合面做了等截面的错位切削，每个杆件在交汇段都切除了对应方向的1/4方料体积，

　　三个构件拼接后刚好填满交汇节点的立方体空间，不存在多余的间隙也不会出现装配干涉。建模过程中需要严格控制每个切削面的位置公差，尤其是三个杆件贴合面的平面度要控制在合理范围内，否则装配时会出现卡滞或者配合间隙过大的问题，实际生产中如果采用铝型材加工这类连接件，切削面的粗糙度建议控制在Ra3.2以内，既能保证装配顺畅，也能避免配合面过于光滑导致的自锁力不足。从安装边界来看，这类榫接结构适配的杆件截面为等边长方材，三个方向的杆件截面尺寸完全一致，交汇节点的外接轮廓尺寸为杆件截面边长的1.5倍左右，安装时不需要额外预留螺栓、螺母的操作空间，仅需沿杆件轴向推入即可完成拼接，对于空间紧凑的小型设备框架而言，能大幅降低节点占用的装配空间。

　　在实际使用场景中，这类结构常被用于可快速拆装的展示架、模块化实验台支架、小型自动化设备的轻型框架，相比采用角码、螺丝连接的节点，该榫接结构的外观更整洁，没有外露的紧固件，拆装过程不需要额外工具，反复拆装也不会出现螺纹滑牙、连接件松动的问题。需要注意的是，这类纯榫接结构的承载能力有一定上限，更适合轻量化、低载荷的框架连接场景，如果用于重载设备的机架搭建，需要在榫接节点处额外增加定位销或者紧固螺丝辅助固定，避免大载荷下节点出现错位脱开。建模时需要重点关注三个构件的装配约束关系，每个杆件的轴向定位依靠相邻构件的榫槽端面实现，径向定位依靠贴合面的轮廓约束，三个构件装配完成后整体节点没有多余的自由度，完全满足刚性连接的使用要求。针对不同的使用场景，还可以在该基础结构上做衍生调整，比如在杆件内部预留走线孔，方便框架内布设电线、气路管线，也可以在榫接面增加防滑纹路，提升节点的抗扭能力，或者在杆件端部增加快拆卡扣结构，进一步提升装配效率。
