凹凸嵌合式对接拼接连接结构

　　该凹凸嵌合式对接拼接连接结构，是机械装配领域中用于实现两个块状构件精准对位、刚性拼接的典型连接结构，广泛应用于模块化工装搭建、自动化设备机架拼接、非标设备框架组装、生产线工位台搭建等需要快速实现构件刚性对接的场景，尤其适用于需要频繁拆装、对位精度要求较高的模块化设备组装环节，能够有效降低现场装配的对位难度，减少装配过程中的调整工时，提升拼接结构的整体抗剪性能。

　　从实际使用场景来看，这类嵌合对接结构常被用于铝型材框架的端部拼接、工装夹具的基体拼接、输送线侧边支架的对接组装，以及各类需要将两个独立块状构件沿轴向拼接为整体受力构件的场合，相比传统的平面对接加螺栓紧固的方式，这种凹凸咬合的结构能够在螺栓锁紧前就实现两个构件的径向限位，避免装配过程中构件出现错位偏移，同时咬合面的斜面设计能够在承受横向剪切载荷时，将部分剪切力转化为构件间的挤压力，提升连接部位的抗剪承载能力，减少连接螺栓所承受的横向载荷，降低螺栓受剪断裂的风险。

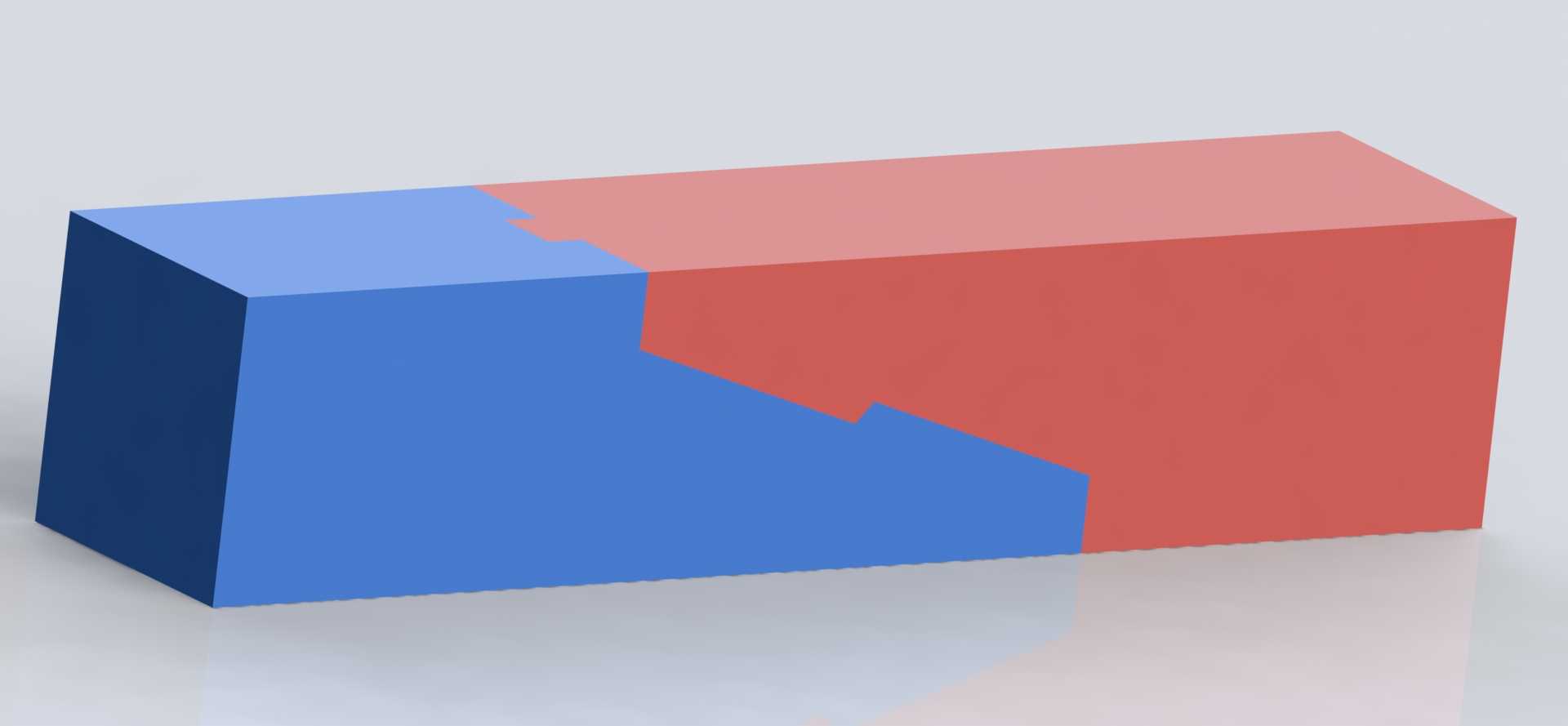

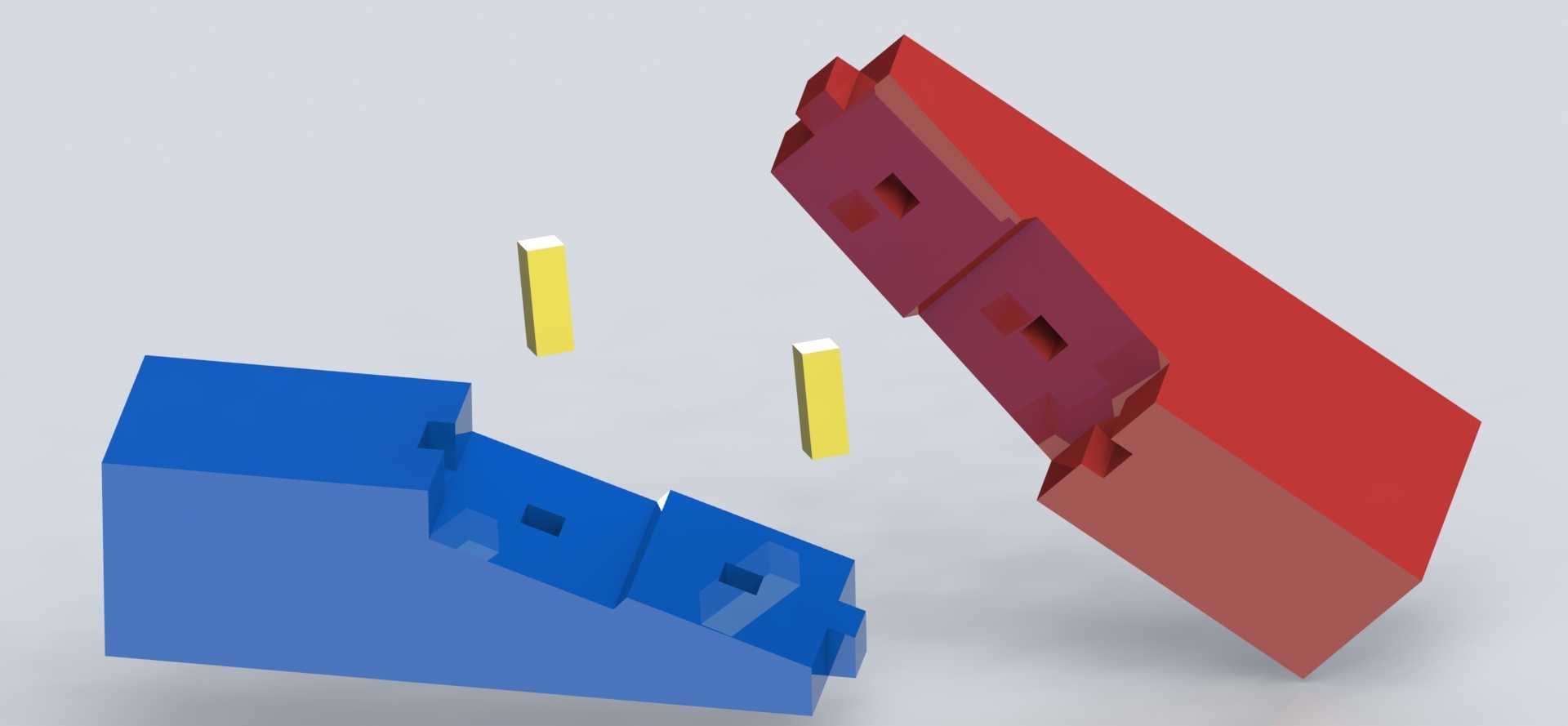

　　在功能特性上，该结构采用互补式的凹凸咬合设计，两个对接构件的结合面分别加工出相互匹配的凸台与凹槽，咬合面采用斜向过渡的轮廓，而非直角台阶结构，这种设计一方面能够在装配时起到导向作用，两个构件沿对接方向靠近时，斜面能够自动导正位置，即使存在小幅的位置偏差也能顺利滑入对位，无需人工反复调整对齐；另一方面，斜向咬合面能够增大两个构件的接触面积，相比直角嵌合结构，接触面积提升约40%，受力时的应力分布更加均匀，避免直角根部出现应力集中导致的构件开裂问题。结构的两个对接段分别设置在两个独立的块状基体上，基体整体为长方体构型，外部轮廓规整，便于在基体上加工其他安装孔位、连接螺纹，适配不同的外部安装需求。

　　从设计思路层面，该结构的设计核心围绕“快速对位+刚性传力+低应力集中”三个核心需求展开，首先摒弃了传统的销钉定位加平面对接的方案，将定位结构与对接结构整合为一体，无需额外加工定位销孔、装配定位销，减少了加工工序与装配零件数量；其次咬合轮廓的设计经过受力校核，斜面的倾斜角度设置在15°-20°区间，这个角度区间既能够保证装配时的导向顺滑性，不会出现斜面自锁导致装配卡滞的问题，又能够保证咬合后不会因为横向载荷出现脱开的趋势，配合外部的锁紧螺栓（图中未示出锁紧结构，实际应用时会在基体上加工贯穿的螺栓孔实现锁紧），能够实现两个构件的刚性固连。在轮廓细节上，凹凸结构的过渡位置均设置了微小的工艺圆角，避免加工过程中出现清角困难的问题，同时也能减少热处理环节的应力集中，提升构件的疲劳强度。

　　关于外形尺寸与安装边界，该对接结构的两个基体段整体截面尺寸保持一致，拼接完成后外表面无突出台阶，整体外轮廓为规整的长方体，便于后续在外部安装其他附属零件，不会因为拼接产生的突出结构干涉其他部件的安装；咬合结构的深度设置为基体截面高度的1/3左右，既保证了足够的咬合长度来传递横向载荷，又不会因为凹槽过深导致基体的结构强度被削弱；基体的长度方向预留了足够的安装空间，可根据实际使用需求在基体的端面、侧面加工螺纹孔、沉孔、通孔等安装结构，适配不同的连接需求，安装时仅需要将两个构件沿对接方向推入咬合位置，再穿入锁紧螺栓紧固即可完成装配，无需专用工装辅助，对现场装配人员的技能要求较低。

　　在实际工程应用中，这类结构还可以根据使用场景的载荷需求调整咬合面的数量、轮廓形状，比如在承受较大扭矩的对接场景，可以将咬合轮廓设计为多边锯齿形，进一步提升抗扭性能；在需要密封的对接场景，可以在咬合面的外侧加装密封胶条，实现拼接部位的密封防护。该结构的建模过程需要重点保证两个对接件的轮廓尺寸完全匹配，凹凸结构的尺寸公差控制在IT7级精度，避免出现装配间隙过大导致对位不准，或者过盈量过大导致装配困难的问题，建模时需要提前预留加工余量，考虑实际加工时的刀具半径补偿，避免加工出的构件出现咬合不到位的情况。
