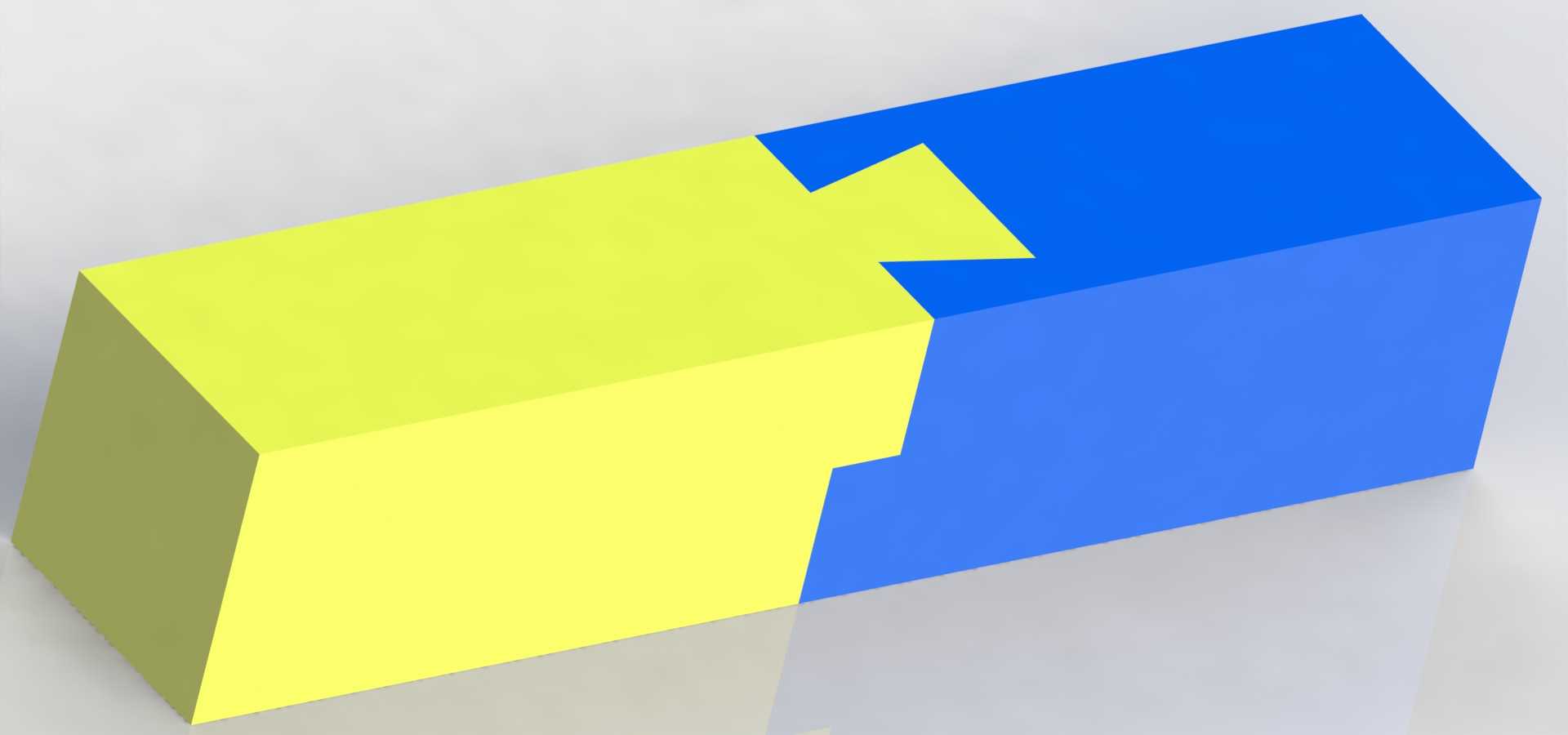

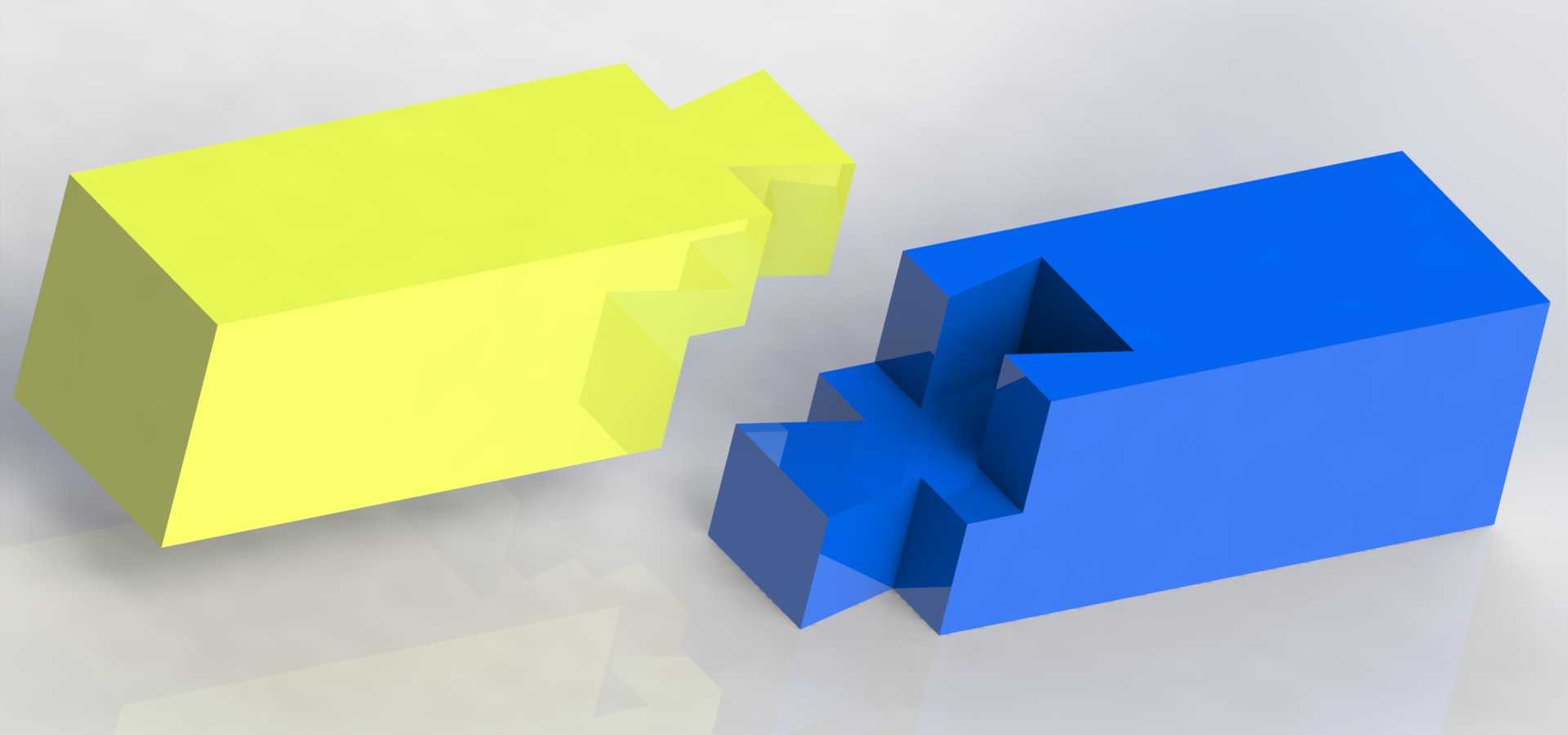

燕尾榫拼接对接接头结构设计

　　燕尾结构作为机械连接领域经典的榫接形式，在各类需要高精度定位、高抗剪承载的设备装配场景中应用广泛，从传统机床导轨镶条的滑动配合，到工装夹具的快换定位模块，再到模块化机架的拼接单元，都能见到这类结构的身影。不同于普通平面对接接头，燕尾结构依靠自身梯形咬合的几何形态，在完成两个构件轴向对接的同时，能够限制垂直于拼接面的位移自由度，不需要额外加装大量锁紧紧固件就能实现可靠的定位与连接，在需要反复拆装、频繁调整工位的设备模块上，这种结构的优势尤为突出。

　　从实际使用场景来看，这类燕尾对接接头常被用在自动化生产线的工位拼接段，比如输送线的导轨段对接、工装板的定位拼接单元，还有小型专用设备的机身模块化拼接部位，在这些场景中，接头不仅要承担两个构件之间的拉力、剪力传递，还要保证拼接完成后两个构件的配合面齐平，不会出现错位、翘曲的问题，避免影响后续工位的工件输送或者加工定位精度。在一些需要快速拆装的便携工装结构里，燕尾接头不需要额外的定位销、连接螺栓就能实现预定位，装配时只需要沿着燕尾的导向方向将两个构件滑入配合位，再加装少量锁紧螺钉就能完成固定，相比普通的平面对接加销定位的结构，装配效率能提升40%以上，同时还能避免销孔加工错位导致的装配卡滞问题。

　　在设计这类燕尾对接接头时，首先要明确使用场景的载荷特性，如果是用于静态的机架拼接，燕尾的倾斜角度可以设计得稍大一些，一般取15到20度即可，这样既能够保证足够的咬合面积，又不会因为角度过小导致拆装时滑动阻力过大；如果是用于需要频繁滑动调整的导轨类对接场景，燕尾的倾斜角度就要控制在5到10度之间，角度过大会导致滑动配合面的磨损加快，还容易出现自锁卡死的问题，影响滑动调整的顺畅度。设计过程中要特别注意两个配合件的燕尾尺寸公差配合，公头与母头的配合面要预留合理的间隙，固定拼接场景下可以选用H7/h6的间隙配合，既保证装配时能够顺利滑入，又不会因为间隙过大导致拼接后出现晃动；如果是滑动配合的场景，就要根据使用的润滑条件适当放大间隙，同时在配合面设计储油槽，减少长期滑动带来的磨损。

　　从外形尺寸与安装边界来看，这类燕尾接头的整体尺寸要根据所连接构件的截面尺寸来匹配，一般燕尾的凸起高度不超过构件整体厚度的三分之一，避免因为开槽过深导致构件自身的结构强度下降，在燕尾的端部要设计导入倒角，倒角尺寸一般取1到2毫米，方便装配时快速对准，不会因为边角磕碰导致配合面刮伤。安装边界上，要预留足够的滑动装配空间，也就是沿着燕尾导向的方向，要留出至少相当于燕尾总长度1.2倍的操作空间，保证装配时能够将公头完全滑入母头的配合位，不会因为空间不足导致装配不到位。在接头的非配合面位置，可以根据实际锁紧需求设计螺纹孔，用于加装锁紧螺钉，锁紧螺钉的位置要避开燕尾的配合面，防止螺钉拧紧时导致配合面变形，影响拼接精度。

　　在结构细节处理上，燕尾的根部要设计合理的圆角过渡，避免直角根部出现应力集中，在承受交变载荷的场景下，圆角半径一般不小于1.5毫米，能够有效降低应力集中系数，提升接头的疲劳寿命。配合面的表面粗糙度要控制在Ra1.6到Ra3.2之间，粗糙度过高会导致装配阻力大、磨损快，粗糙度过低则会大幅提升加工成本，对于一般的工业应用场景，这个粗糙度区间能够平衡使用性能与加工成本。如果是用于有防尘要求的设备场景，还可以在燕尾配合的端部加装防尘刮片，避免外界的铁屑、粉尘进入配合面，造成配合面划伤或者滑动卡滞的问题。

　　不同于焊接、粘接这类不可拆卸的连接方式，燕尾拼接接头属于可拆卸连接结构，设备维护时可以快速拆分两个构件，对损坏的部件进行单独更换，不需要整体报废构件，能够有效降低设备的后期维护成本。在一些需要模块化运输的大型设备上，将机身拆分为多个带燕尾接头的单元，运输时可以拆分堆叠，到现场后再快速拼接组装，能够大幅降低运输体积，节省物流成本，同时现场装配不需要复杂的定位工装，依靠燕尾结构自身的定位特性就能保证组装精度，减少现场安装的调试工作量。
