大规格燕尾榫滑动嵌合连接结构

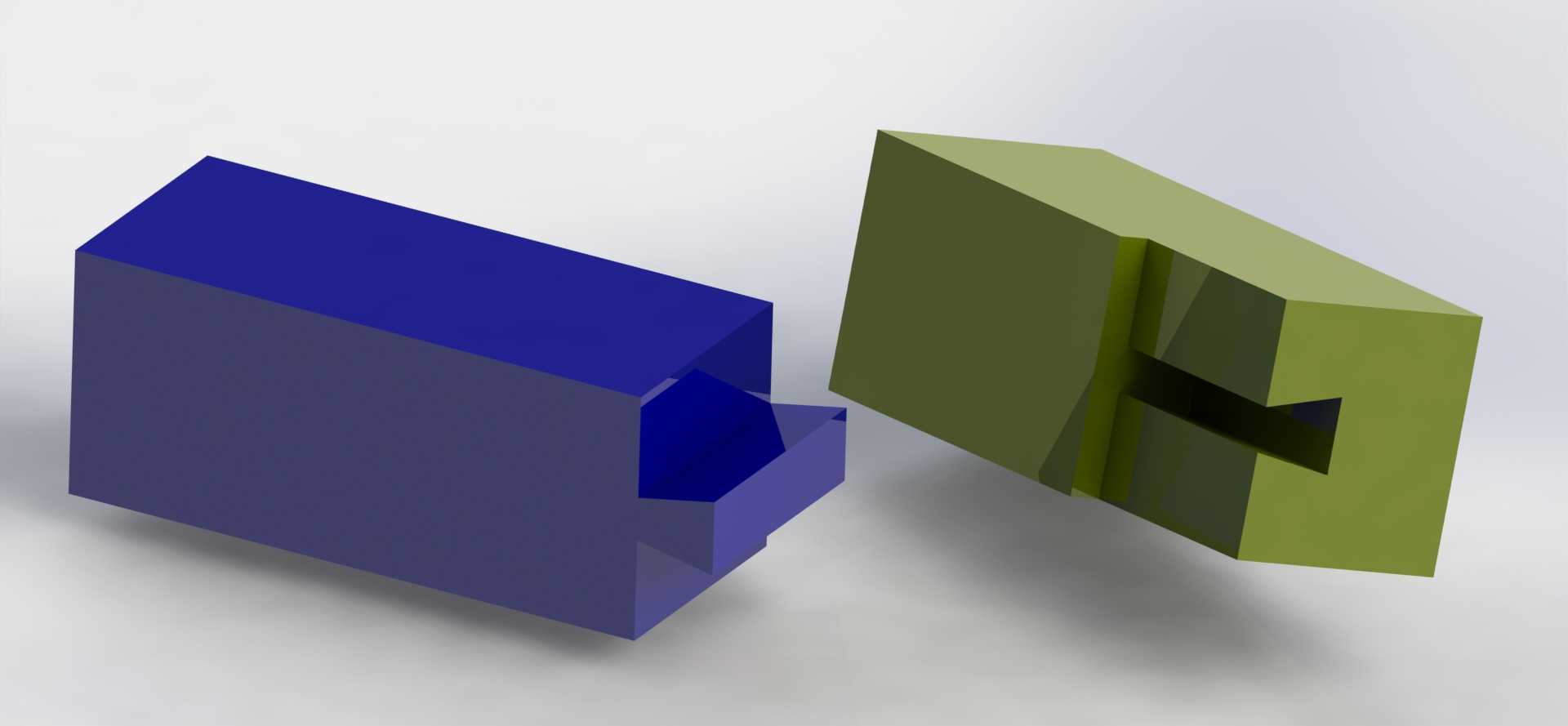

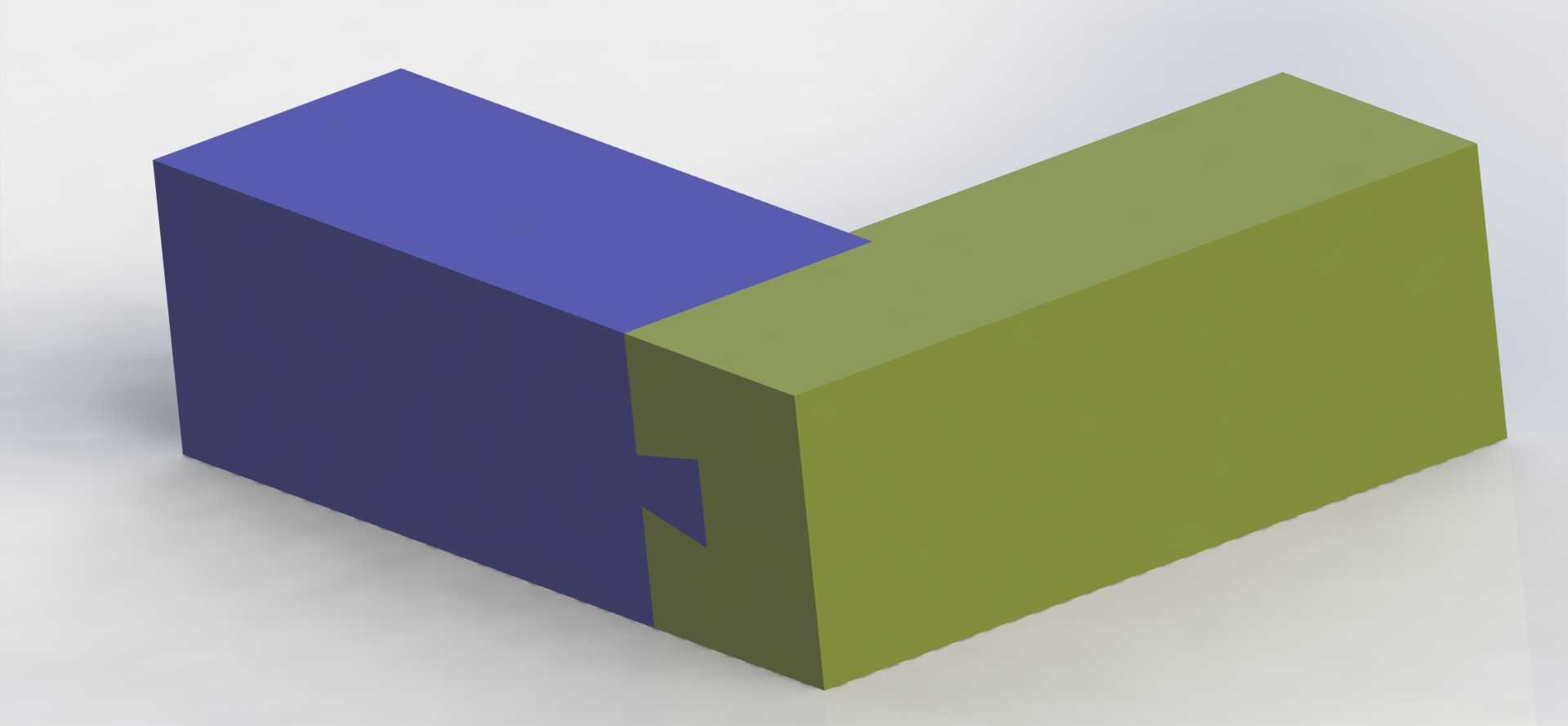

　　燕尾榫连接结构是机械领域应用极为广泛的刚性滑动导向连接形式，这类大尺寸规格的燕尾嵌合结构，常被用在重型机床的工作台进给导向、大型工装夹具的滑动定位、重型输送线的滑移载台连接、锻压设备的滑块导向等重载工况场景中，区别于小型燕尾结构多用于精密仪器微调的场景，大规格燕尾结构需要承受更高的径向载荷与轴向滑动推力，同时要保证长期往复滑动下的配合精度不出现过量偏移。从结构功能来看，这类燕尾连接依靠两个配合件的梯形斜面实现嵌合，相比平键连接、矩形导轨连接，燕尾结构自带单向防脱特性，不需要额外加装压块就能限制配合件垂直于滑动方向的窜动，在大行程滑动场景下能大幅减少辅助定位零件的数量，同时梯形接触面的接触面积更大，单位面积承受的压强更低，

　　在承受重载冲击时不容易出现接触面压溃变形的问题。设计这类大尺寸燕尾结构时，首先要根据实际承载需求确定燕尾的斜面倾角，常规重载场景下倾角多选用55度到60度区间，倾角过小会导致配合件装配难度提升，滑动时的摩擦阻力大幅升高，长期运行容易出现爬行卡顿；倾角过大则会降低结构的自锁稳定性，承受侧向载荷时容易出现配合松脱。配合面的公差选择需要结合使用场景调整，用于频繁往复滑动的导向结构，配合间隙要控制在0.02mm到0.05mm区间，间隙过小会导致润滑脂无法有效留存，滑动过程中出现干摩擦加剧磨损，间隙过大则会导致滑动时出现晃动，影响导向精度。外形尺寸设计上，燕尾的凸台根部需要做R0.5到R2的圆角过渡，避免应力集中导致长期受载后根部出现裂纹，

　　对应的凹槽开口处要做匹配的倒角处理，既方便装配时的对位导入，也能避免锐边划伤操作人员或刮损密封件。安装边界方面，这类燕尾结构的固定端需要预留足够的螺栓安装孔位，孔位要避开燕尾的受力接触面，同时在配合面的非接触侧要预留润滑脂注油通道，保证滑动过程中能定期补充润滑介质，延长结构的使用寿命。实际应用中，这类大规格燕尾结构不需要额外加装锁紧机构就能实现一定的位置保持能力，在需要频繁调整工位的重型工装场景下，配合锁紧螺钉就能实现任意位置的可靠固定，相比直线导轨加滑块的组合，燕尾结构的整体刚性更强，抗冲击能力更优，在存在切削振动、锻压冲击的工况下稳定性表现更好。建模过程中需要重点保证两个配合件的斜面角度完全一致，

　　接触面的平面度公差要控制在合理范围，避免出现配合时的局部点接触导致早期磨损，同时要考虑加工工艺性，燕尾的凸台和凹槽要尽量采用一次装夹加工成型，减少二次装夹带来的角度误差，装配时要通过涂色法检查配合面的接触面积，保证接触率不低于70%才能投入使用。
