精密对齐用各类导引脚元件三维设计

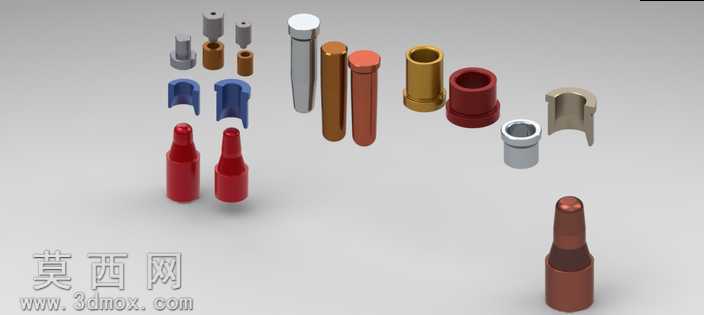

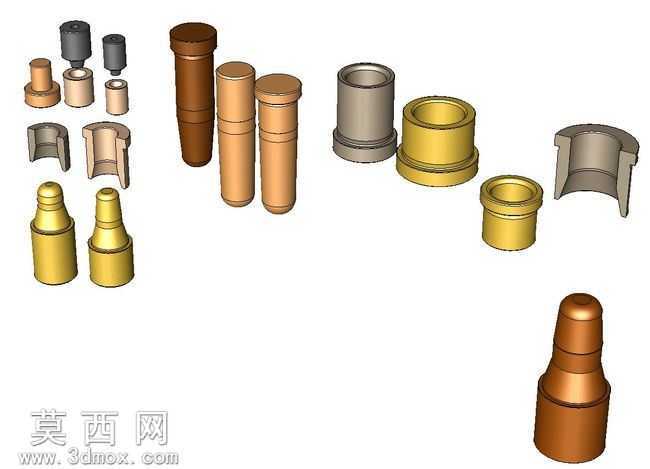

本套导引脚元件采用三维参数化建模方式完成全系列结构设计，建模过程中针对不同应用场景的定位需求，对每款元件的配合公差、导向锥度、安装基准面做了精准的参数化约束，确保各型号元件可适配不同孔径的精密对齐装配场景。建模阶段首先梳理了全系列元件的功能逻辑：针对盲孔定位场景设计了带锥形导向头的实心导引结构，针对通孔穿接场景设计了带限位台阶的空心衬套结构，针对快换工装场景设计了带卡扣卡槽的分体式导引结构，每款结构的倒角、退刀槽、配合面粗糙度对应的结构细节都在三维模型中做了完整还原。材质渲染环节根据元件实际应用工况做了区分：用于高耐磨冲压场景的导引脚采用硬质合金材质渲染，还原金属淬火后的深灰金属质感与表面磨砂纹理；用于轻载定位场景的导引衬套采用铜合金材质渲染，还原铜质材料的暖金色金属光泽与细腻的表面肌理；用于绝缘定位场景的导引元件采用工程塑料材质渲染，还原非金属材料的哑光棕褐色质感与均匀的表面质感。结构设计上充分考虑了实际装配的工艺性：所有导向端头都设计了15-30度的导入锥角，避免装配过程中出现卡滞、刮伤配合孔壁的问题；所有带台阶的限位结构都设计了合理的避让圆角，降低应力集中带来的元件断裂风险；所有空心衬套类元件的壁厚都经过受力校核，确保在额定定位载荷下不会出现形变失效。设计过程中遵循了工装元件的通用化设计思路，同直径规格的导引脚统一了安装段的尺寸参数，可实现不同功能导引元件的快速互换，降低工装维护的配件储备成本；每款元件的三维模型都保留了完整的特征参数树，可根据实际使用需求快速调整导向长度、配合直径、台阶尺寸等核心参数，无需重新建模即可衍生出适配不同工况的变型元件，大幅提升了工装设计的复用效率。
