暗环式榫卯拼接对接接头结构

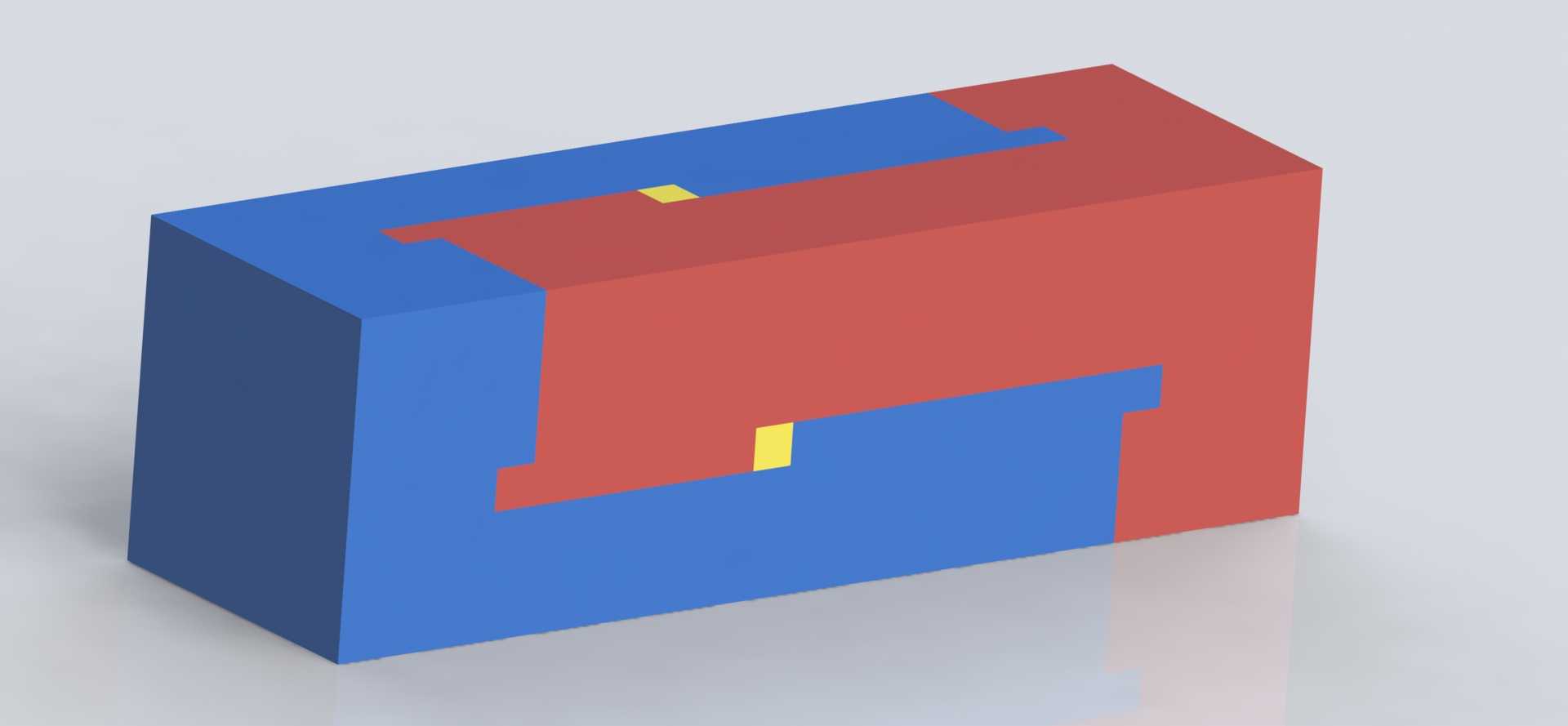

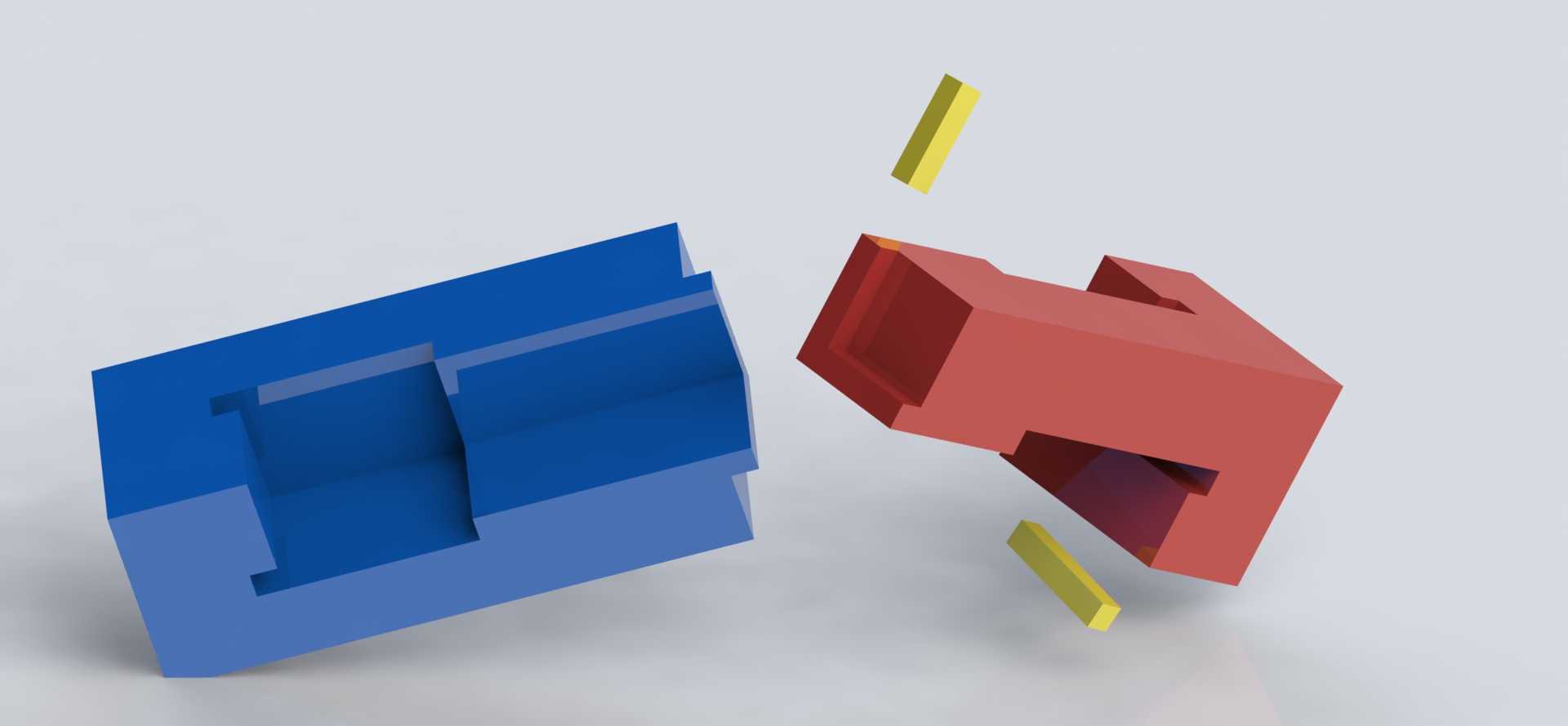

　　这类暗环拼接接头在实际工装治具、模块化机架拼接、小型设备可拆卸护板连接场景中应用十分广泛，区别于外露的螺栓连接、卡扣连接，其拼接完成后外表面无凸起连接件，整体外观平整，不会出现连接件剐蹭周边管线、操作人员衣物的问题，在需要频繁拆装维护、同时对连接面平整度有要求的设备结构中，这类结构的实用性远高于常规外露连接件。从结构功能上看，该接头采用红蓝两部分的互锁构型，蓝色构件上的两处黄色定位凸台与红色构件上的对应凹槽配合，装配时沿构件长度方向滑入即可完成锁止，不需要额外的紧固件，装配过程无需辅助工具，单人即可快速完成拼接，拆解时仅需反向滑出即可，不会出现螺纹锈蚀、卡扣断裂导致的无法拆解问题。设计这类接头时，首先要考虑的是安装边界的限制，

　　接头整体嵌入被连接构件的内部，不会超出被连接件的外轮廓尺寸，因此在前期布局时，只需要在两个被连接构件的对接端加工出对应形状的嵌合槽即可，不需要额外预留螺栓安装的操作空间，对于空间紧凑的小型设备内部结构连接来说，这种设计能大幅压缩结构占用的空间，提升设备内部的空间利用率。从受力特性来看，该接头的互锁结构可以同时承受三个方向的载荷，垂直于拼接面的拉力由凸台与凹槽的卡合面承担，平行于拼接面的剪切力由嵌合的侧壁承担，滑入方向的限位可以通过在构件端部加装极小的定位销完成，不需要在主结构上加工复杂的限位结构。实际建模过程中，需要重点控制凸台与凹槽的配合公差，常规工况下采用间隙配合即可满足快速拆装的需求，如果是需要承受较大振动的工况，

　　可以将凸台的配合面设计成微小的锥度，装配到位后依靠锥面的涨紧力实现防松，不需要额外添加防松零件。外形尺寸方面，这类接头的整体尺寸可以根据被连接件的截面尺寸等比例缩放，接头的嵌合深度一般设置为被连接件壁厚的1.5到2倍，保证足够的咬合强度，凸台的尺寸不需要过大，两处对称布置的小尺寸凸台即可满足定位与承载需求，过大的凸台反而会削弱构件本身的结构强度，在承受冲击载荷时容易出现凸台根部断裂的问题。在实际选型应用时，如果是用于非金属材质的构件拼接，比如3D打印的工装、亚克力材质的设备护板，这类接头的优势会更加明显，不需要在非金属构件上预埋金属螺母，直接一体加工出接头结构即可完成拼接，大幅降低加工成本与装配复杂度。

　　设计时还要注意拼接滑入方向的导向结构，在接头的入口处设计微小的导入倒角，避免装配时出现对位困难、棱角磕碰损伤的问题，倒角尺寸一般控制在0.5到1毫米即可，过大的倒角会影响接头拼接后的锁止紧密性。这类隐藏式接头在木工拼接、模块化展架搭建、小型实验设备框架组装场景中也有大量的衍生应用，核心的设计思路都是通过构件本身的结构互锁实现连接，减少额外紧固件的使用，同时保证连接后外表面的平整性，在对外观整洁度有要求的外露结构连接中，这类结构可以避免外露螺丝、卡扣带来的外观瑕疵，也不会出现紧固件长期使用后锈蚀影响外观的问题。建模时需要重点检查两个构件的干涉情况，尤其是凸台与凹槽的配合面，要保证滑入过程中无卡滞，装配到位后两个构件的外表面完全齐平，没有台阶缝隙，对于需要密封的连接场景，还可以在拼接面的预留槽内加装密封条，依靠接头拼接后的压紧力实现密封，不需要额外设计密封压盖结构，进一步简化整体结构。
