快插式矩形对接连接接头结构设计

　　这类快插式矩形对接接头，在工业现场的模块化设备组装场景里应用十分广泛，小到桌面级小型自动化设备的型材框架快速拼接，大到生产线工位间的模块化功能单元快速接驳，都能看到这类结构的身影。不同于传统需要螺栓紧固、焊接固定的连接方式，这种接头采用公母端对插的结构形式，无需额外辅助工具就能完成两个矩形构件的快速接合，在需要频繁拆装调整的设备布局场景中，能大幅降低现场装配的工时消耗，也能减少紧固件丢失、焊接变形带来的装配精度问题。

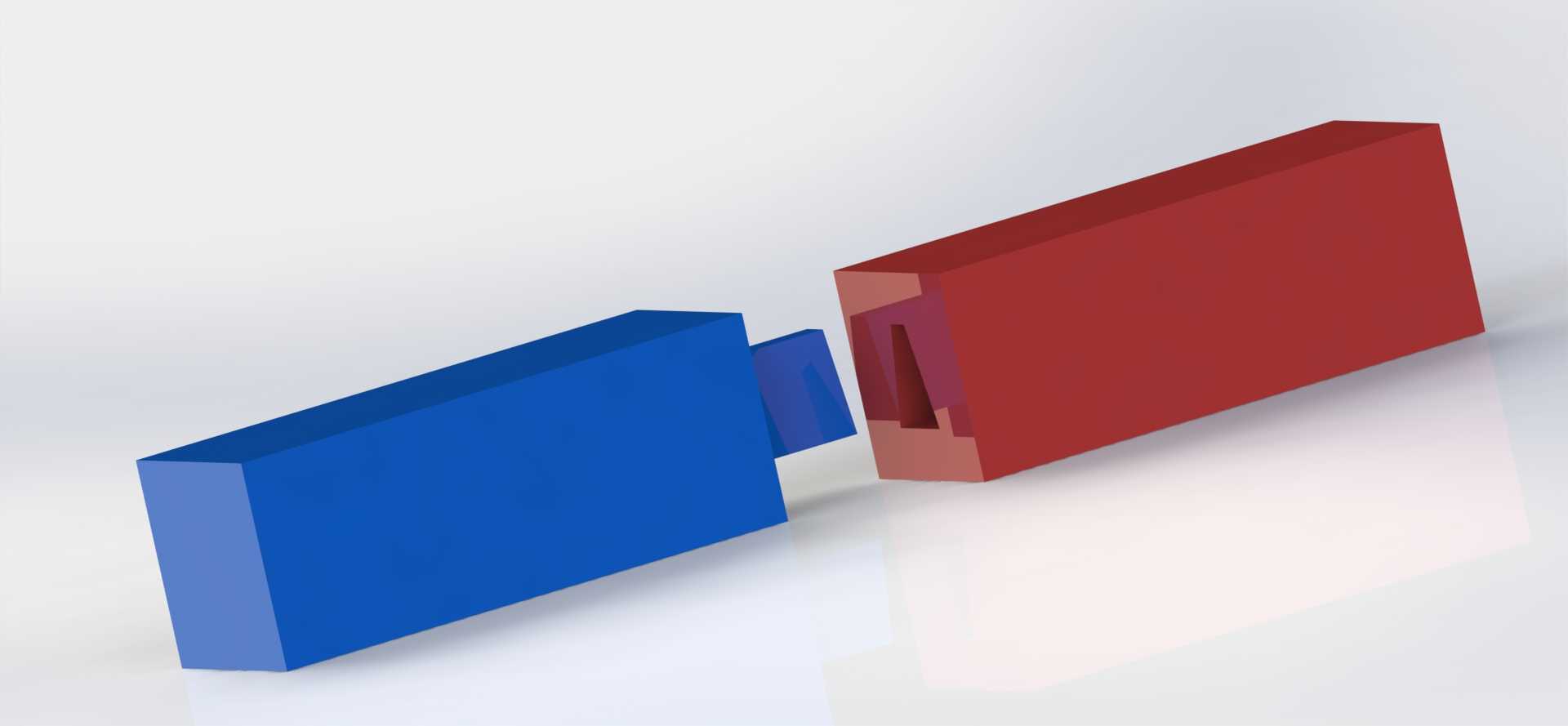

　　从功能特性上看，这个接头的公端做了带导向斜角的插舌设计，母端对应开有同轮廓的插槽，插舌根部做了限位台阶，当公端完全插入母端后，台阶面会和母端端面完全贴合，既能限制插接的深度，避免插接过深导致构件端面错位，也能在插接到位后形成轴向的限位，承受沿插接方向的拉脱载荷。插舌的侧面和插槽内壁做了小间隙的公差配合，单边间隙控制在0.05mm以内，既能保证插接过程顺畅无卡滞，也能避免插接后两个构件出现径向的晃动，保证连接后的整体刚性。接头的主体外形采用等截面矩形设计，和所连接的矩形构件外轮廓完全齐平，连接完成后不会出现突出的棱边或者台阶，既不会影响设备的整体外观，也不会在设备运行过程中剐蹭到周边的管线或者操作人员，适配那些对外形整洁度有要求的设备外框架、护罩拼接场景。

　　设计这类接头的时候，首先要明确所连接构件的截面尺寸，保证接头的外部轮廓和构件截面完全一致，避免连接后出现轮廓错位。公端插舌的长度需要根据连接的受力需求确定，若应用场景需要承受较大的横向载荷，可适当加长插舌的配合长度，增大配合面的接触面积，提升连接后的抗弯折能力；若只是用于轻载的护罩、盖板类构件连接，插舌长度可适当缩短，减少材料的消耗。插舌前端的导向斜角角度一般控制在15°到20°之间，角度过小会导致导向段过长，浪费有效配合长度，角度过大则会失去导向作用，插接时容易出现插舌和插槽端面对顶的情况，影响装配效率。插槽的入口处同样需要做对应的倒角处理，和公端的导向斜角形成配合，即使两个构件存在小范围的位置偏差，也能通过导向结构顺利滑入到位，降低对装配对位精度的要求。

　　安装边界方面，这类接头一般采用嵌入式安装的方式，公端和母端分别通过过盈配合或者粘接、紧定螺钉固定的方式，预先安装在两个待连接构件的端部，安装时需要保证接头的端面和构件端面完全贴合，接头的中心轴线和构件的中心轴线重合，避免出现偏心导致插接卡滞。在布置多个同类型接头完成大尺寸构件拼接时，需要注意相邻接头的间距控制，间距过小会增加加工和装配的精度要求，提升加工成本，间距过大则会导致构件连接后接缝处出现翘曲，一般对于壁厚2mm以内的矩形型材构件，相邻接头的间距控制在300mm到400mm之间即可满足常规的刚性需求。另外在设计插槽的深度时，需要比公端插舌的长度多留出1mm左右的余量，避免加工误差导致公端插舌抵到插槽底部，使得两个连接构件的端面无法完全贴合，出现接缝过大的问题。

　　在实际的设备维护场景中，这种无紧固件的快插结构也有明显优势，当需要对设备局部模块进行更换或者检修时，不需要逐个拆卸螺栓，只需要沿插接方向施加拉力就能将两个构件分离，检修完成后对准位置推压到位即可完成装配，大幅缩短设备的停机维护时间。针对不同的应用环境，这类接头的材质也可以做对应调整，在常规的室内设备场景中采用ABS或者尼龙材质即可满足强度需求，同时能降低整体重量；在有耐腐蚀要求的化工设备场景中，可以选用PP或者PVDF材质；在有高强度连接需求的重载设备框架场景中，则可以选用铝合金或者不锈钢材质加工，保证连接结构的承载能力。
