直角交错V型咬合式扭接连接结构件

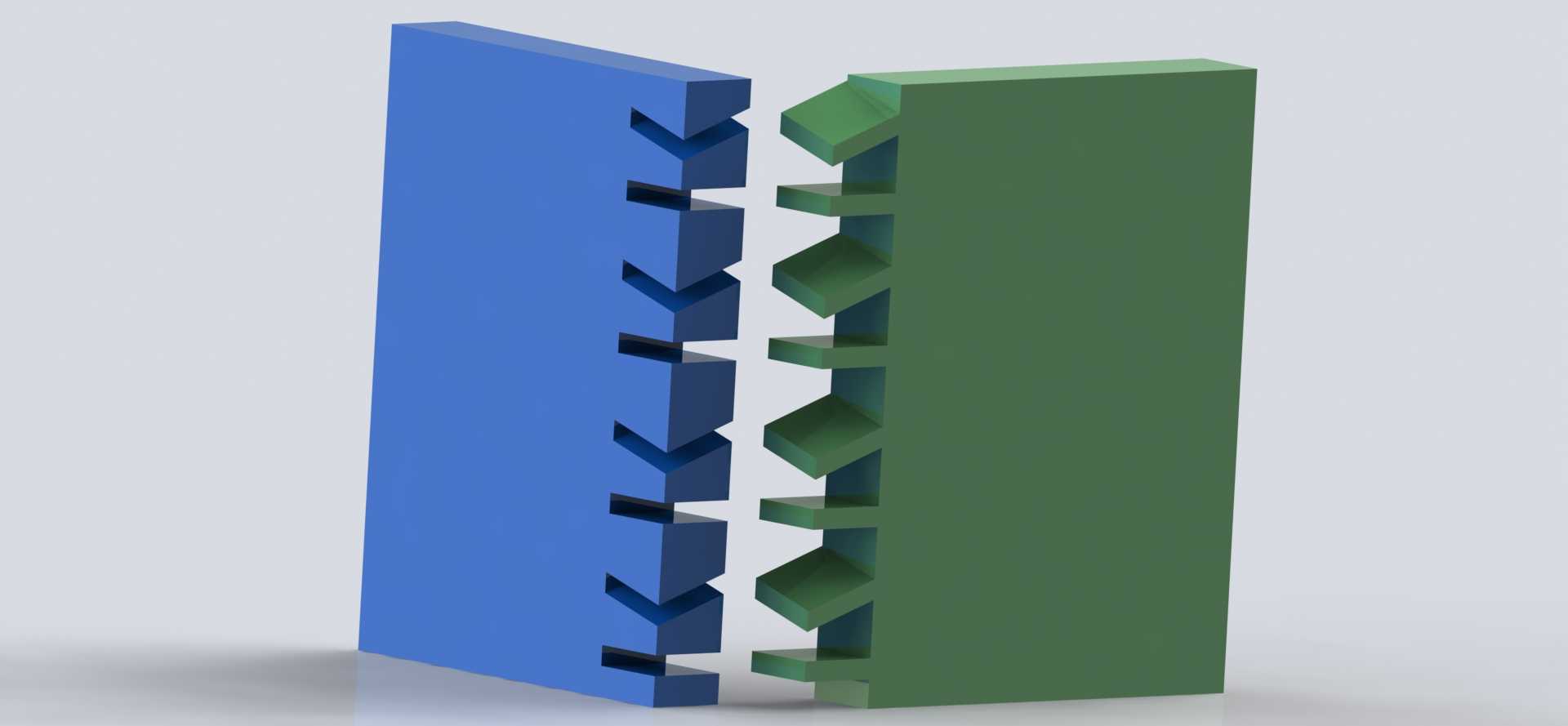

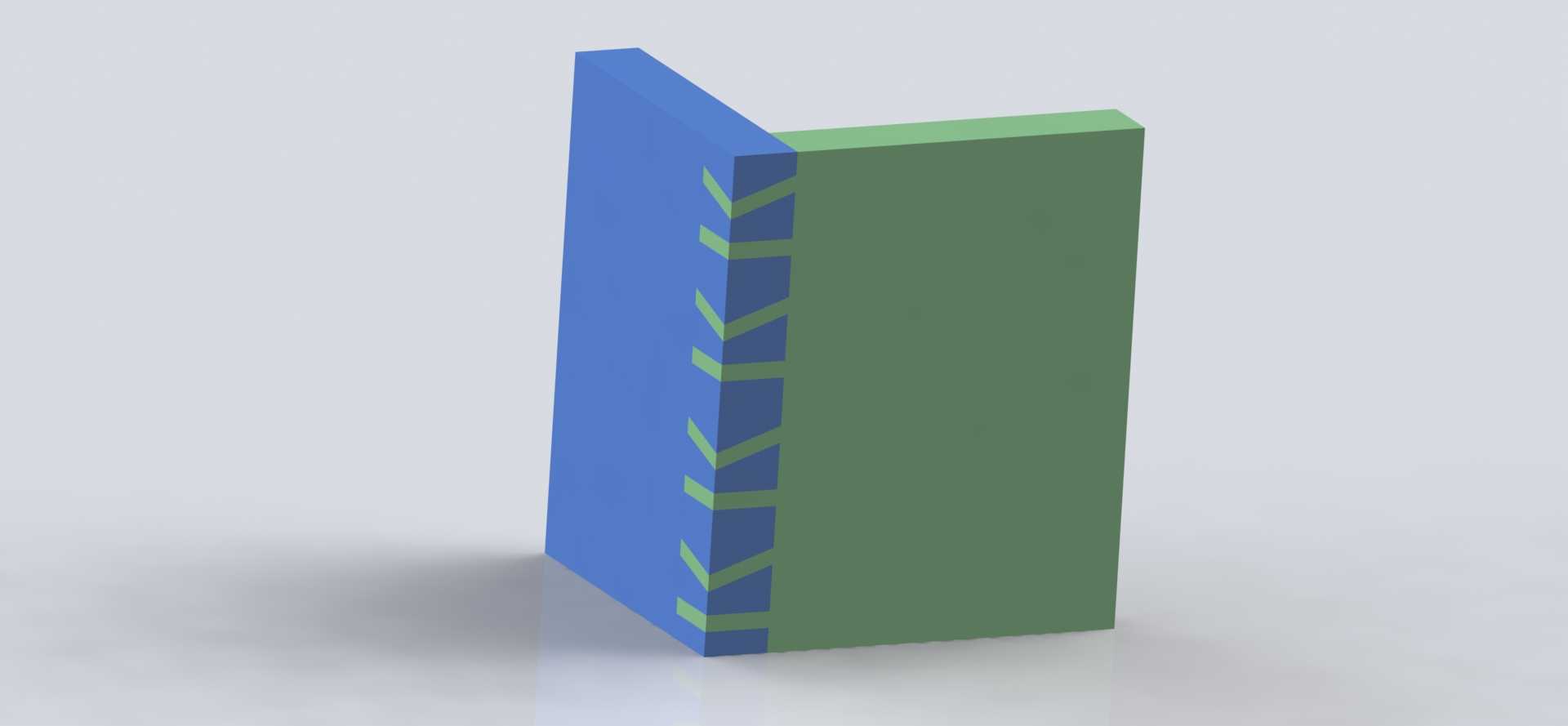

　　这类扭接结构件常应用在需要实现两个垂直方向构件快速拼接的场景中，比如模块化框架的直角转角连接、轻质型材的快速组装工位、临时防护栏的转角接驳位置，不需要额外的紧固件就能实现两个构件的咬合锁止，在频繁拆装的工装架、展会搭建框架、小型设备的外护板拼接场景中适配性很强。从结构功能来看，两个相互垂直的基体块分别对应两个待连接的构件端部，接触面上的V型凸起与凹槽呈交错排布，当两个构件沿垂直于接合面的方向压合时，V型结构会自动导向对位，咬合后可以限制两个构件沿三个平移方向的相对窜动，同时能承受一定的扭转力矩，避免拼接位置出现松脱错位，相比普通的平面粘接或者螺丝连接，这种扭接结构不需要额外配件，拆装效率更高，

　　反复拆装也不会出现螺纹滑牙之类的损耗问题。在设计思路上，首先要确定两个连接基体的厚度尺寸，要匹配所连接型材的截面规格，保证接合后外表面齐平，不会出现突出或者凹陷的台阶，避免影响后续外装件的安装。V型咬合齿的倾斜角度经过反复校核，角度设置在45度时，既能保证压合时的导向顺畅，不会出现卡滞，又能在咬合后提供足够的锁止力，防止受外力时脱开；齿的深度要控制在基体厚度的三分之一以内，避免过深削弱基体本身的结构强度，过浅则咬合量不足，锁止力达不到使用要求。齿的排布间距要均匀，保证整个接合面的受力均匀，不会出现局部应力集中的情况，在长期受交变载荷的场景下，也能避免齿根位置出现疲劳断裂。从安装边界来看，两个基体的外端面要预留和待连接构件的配合止口，

　　止口的配合公差选H7/h6的间隙配合，既方便装配时的对位，又不会出现过大的配合间隙导致拼接后晃动。接合面的边缘要做0.5mm的倒角处理，避免压合时边缘的锐边切伤操作人员，同时也能在压合初始阶段起到粗定位的作用。整个结构的外形没有多余的突出结构，拼接完成后两个垂直方向的外表面完全齐平，不会占用额外的安装空间，在空间紧凑的设备内部框架连接场景中也能适用。在实际选型应用时，要根据所连接构件的承载需求调整基体的材质，如果是用于轻质铝合金型材的连接，选用同牌号的铝合金加工即可，重量轻且和型材的热膨胀系数一致，温度变化时不会出现配合间隙变化的问题；如果是用于钢结构框架的连接，则选用45号钢加工，咬合齿表面做淬火处理，提升齿面的耐磨性能，

　　反复拆装也不会出现齿面磨损导致的锁止力下降。需要注意的是，这种扭接结构不适合用于承受大载荷的永久连接场景，更适合需要反复拆装、承载要求中等的快装连接场景，在设计建模时要重点校核齿根的弯曲强度，根据实际承受的最大拉脱力计算齿根的最小截面尺寸，保证在额定载荷下齿根的弯曲应力小于材料的许用应力。另外，两个接合面的平面度公差要控制在0.1mm以内，保证压合后整个接合面能完全贴合，不会出现局部间隙导致受力不均，V型齿的对称度公差要控制在0.05mm以内，避免压合时出现齿与槽错位，导致无法装配或者装配后出现歪斜的问题。
