L型凹凸嵌合式铰接连接结构

　　在各类需要实现相对转动同时传递载荷的机械连接场景中，这类凹凸嵌合的铰接结构是十分常见的基础连接形式，从工装夹具的活动压臂、自动化设备的连杆传动节点，到小型输送线的挡料摆臂、检测设备的翻转支架，都能见到这类结构的实际应用。不同于常规的销轴式铰接，该结构采用L型基体搭配凹凸榫卯式的嵌合接触面，在实现铰接转动功能的同时，能够通过嵌合面的贴合限制非转动方向的自由度，避免连接部位出现径向窜动，提升整体连接的刚性。

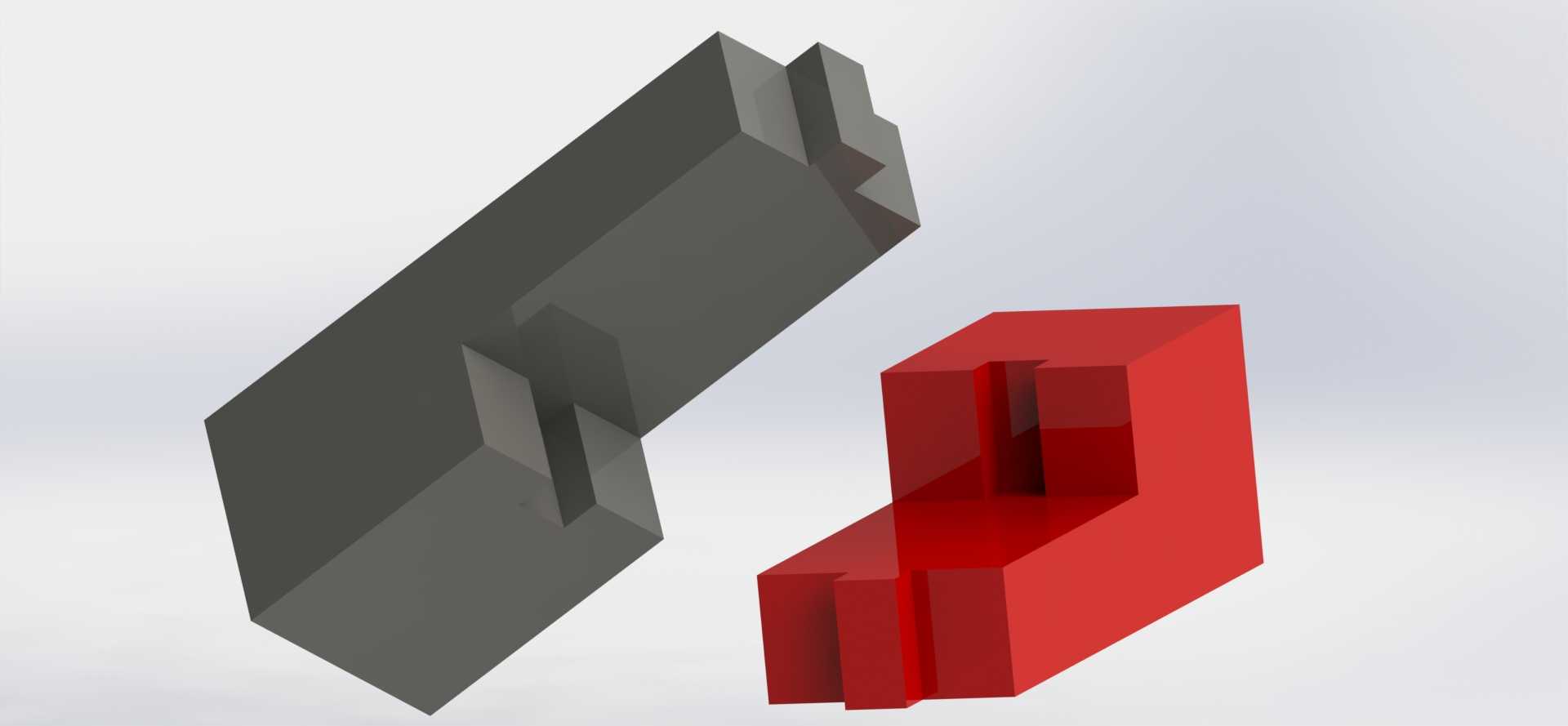

　　从实际使用场景来看，这类结构多用于中等载荷、转动角度有限的铰接部位，比如工装夹具的快速夹紧摆臂，在夹紧状态下凹凸嵌合面可以完全贴合，承受夹紧过程中的横向载荷，不会因为受力出现连接错位；在自动化生产线的挡停机构中，该结构的铰接部位可以带动挡块完成90度范围内的翻转，嵌合面在挡停工件时能够直接传递工件的撞击力，无需额外加装加强筋就能满足受力要求。设计这类结构的时候，首先要明确安装边界的尺寸限制，两个L型构件的外轮廓尺寸需要匹配安装空间的预留大小，其中灰色嵌合块的凸起部分长度要根据转动行程确定，保证转动到极限位置时凸起不会从红色基座的凹槽内脱出，同时凹槽的深度要大于凸起的嵌入深度，预留0.2到0.5毫米的装配间隙，避免加工误差导致装配卡滞。

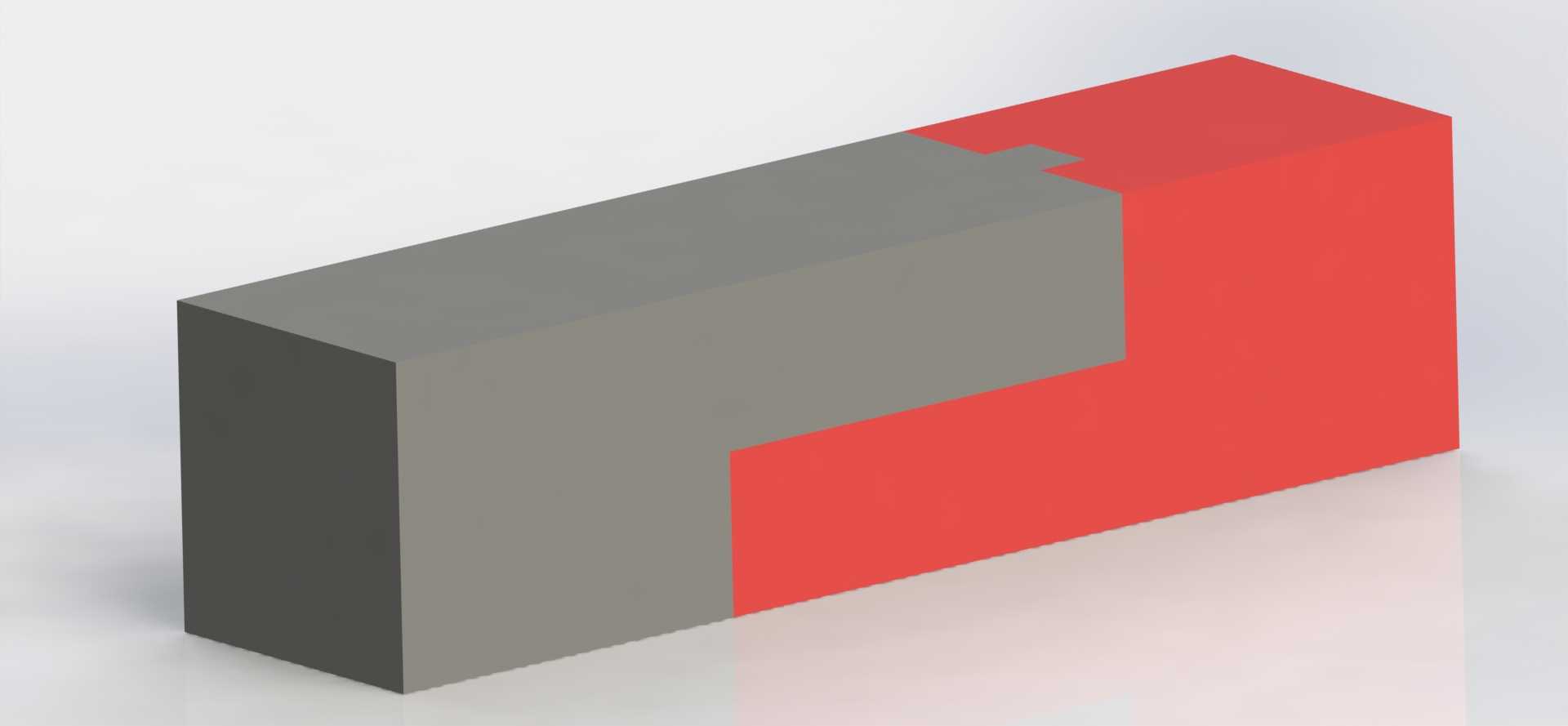

　　结构的功能特性上，凹凸配合的接触面不仅承担铰接转动的导向作用，还能承受径向的剪切载荷，相比单纯依靠销轴承受剪切力的铰接结构，这种嵌合式设计可以将载荷分散到整个接触面上，降低销轴的受力负荷，延长铰接部位的使用寿命。转动副的配合间隙需要根据使用场景调整，如果是用于需要频繁转动的传动节点，配合间隙可以控制在0.1毫米左右，保证转动顺畅无卡滞；如果是用于需要定位的夹紧部位，间隙可以缩小到0.05毫米以内，提升铰接定位的精度。两个构件的外形均采用直角L型设计，安装面为平整的平面，可以直接通过螺栓固定在相邻的设备构件上，安装时不需要额外加工复杂的定位面，降低现场装配的难度。

　　设计思路层面，这类结构优先考虑的是受力的合理性，将铰接部位的受力从单一的销轴承载转化为嵌合面+销轴的复合承载，在不增加整体结构体积的前提下提升连接强度。凹槽的边角处需要设计工艺圆角，避免热处理或者受力时出现应力集中导致的开裂，凸起部分的端部同样需要做倒角处理，方便装配时的导入。外形尺寸的设计上，L型构件的壁厚要根据所承受的最大载荷计算，保证在额定载荷下构件的变形量不超过0.1毫米，避免因为构件变形导致铰接转动卡滞。安装边界方面，两个构件的安装孔位需要同轴度保证在0.03毫米以内，安装后铰接转动的全程不能出现干涉，转动到两个极限位置时，构件的侧面要和相邻的设备部件保留至少1毫米的安全间隙，避免转动过程中出现磕碰。

　　在实际的建模过程中，需要重点关注凹凸配合面的尺寸公差，凸起部分的宽度尺寸要比凹槽的宽度尺寸小0.03到0.08毫米，根据加工工艺的精度调整公差值，如果是采用铣削加工，公差可以适当放大，如果是采用磨削加工，公差可以进一步缩小。铰接孔的位置要设置在嵌合结构的中心位置，保证转动过程中嵌合面的受力均匀，不会出现偏载导致的局部磨损。这类结构不需要额外加装耐磨衬套，因为嵌合面本身的接触面积较大，单位面积的压强较低，常规的45号钢调质处理就能满足耐磨要求，在有较高耐磨需求的场景下，可以对嵌合接触面进行高频淬火处理，提升表面硬度，延长使用寿命。
