燕尾榫插接配合结构三维建模设计

　　这类燕尾式插接配合结构，在工装夹具定位、非标设备机架拼接、木质或金属工装治具的快拆连接场景中应用十分广泛，区别于普通平面对接结构，其自带的侧向防脱特性，不需要额外加装锁固件就能实现两个构件的可靠咬合，在需要频繁拆装调整的工位上，能大幅减少拆装操作的步骤，降低辅助工时占比。从结构功能来看，该配合依靠突出的梯形榫头与对应开槽的梯形内腔完全贴合，实现两个垂直排布块体的连接，当榫头完全嵌入槽内后，沿垂直于插接方向的外力无法将两个块体分离，只有沿插接的推入方向反向施力才能完成拆解，这种单向锁止的特性，刚好适配工装板拼接、定位挡块快速固定这类需要限制多向自由度、仅保留单方向拆装路径的使用需求。设计这类结构时，首先要明确两个配合件的载荷传递路径，

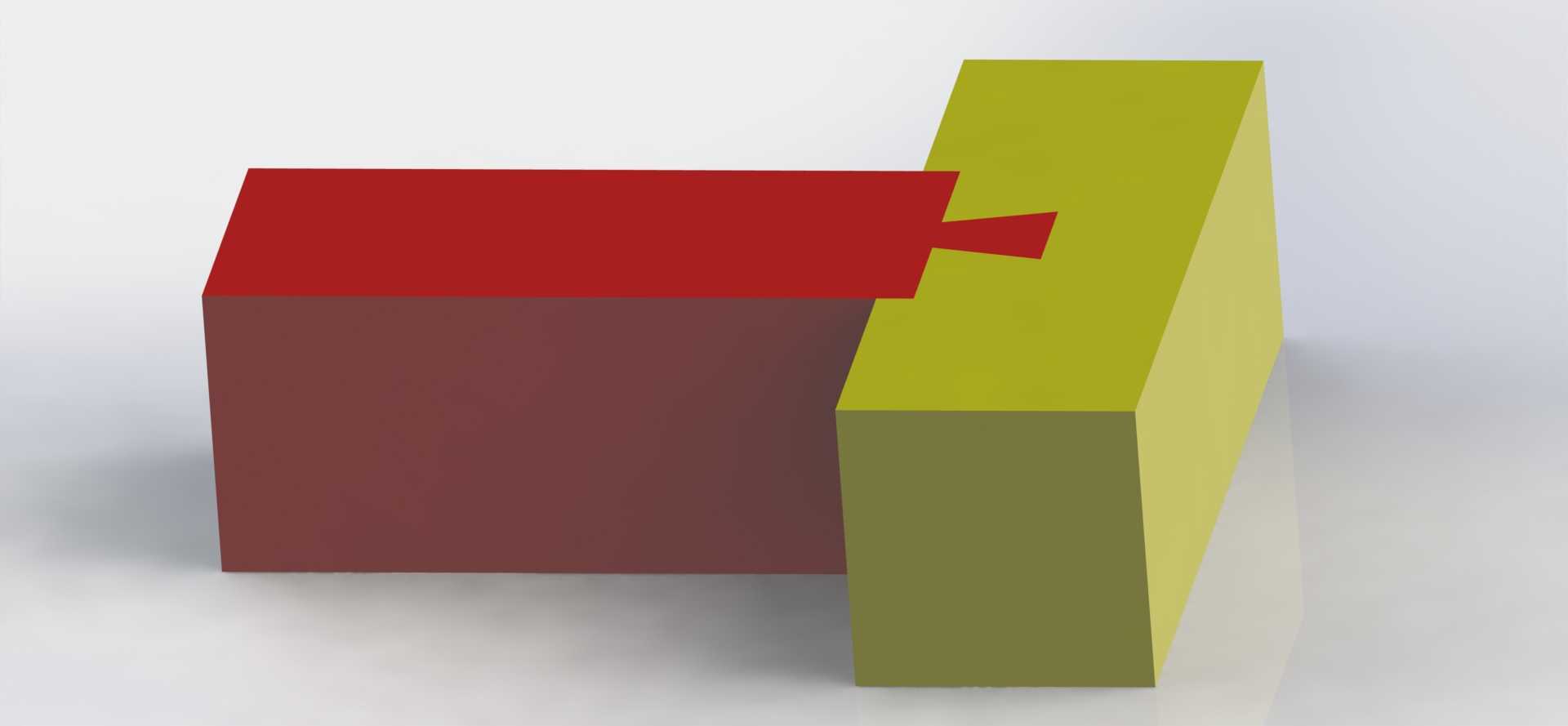

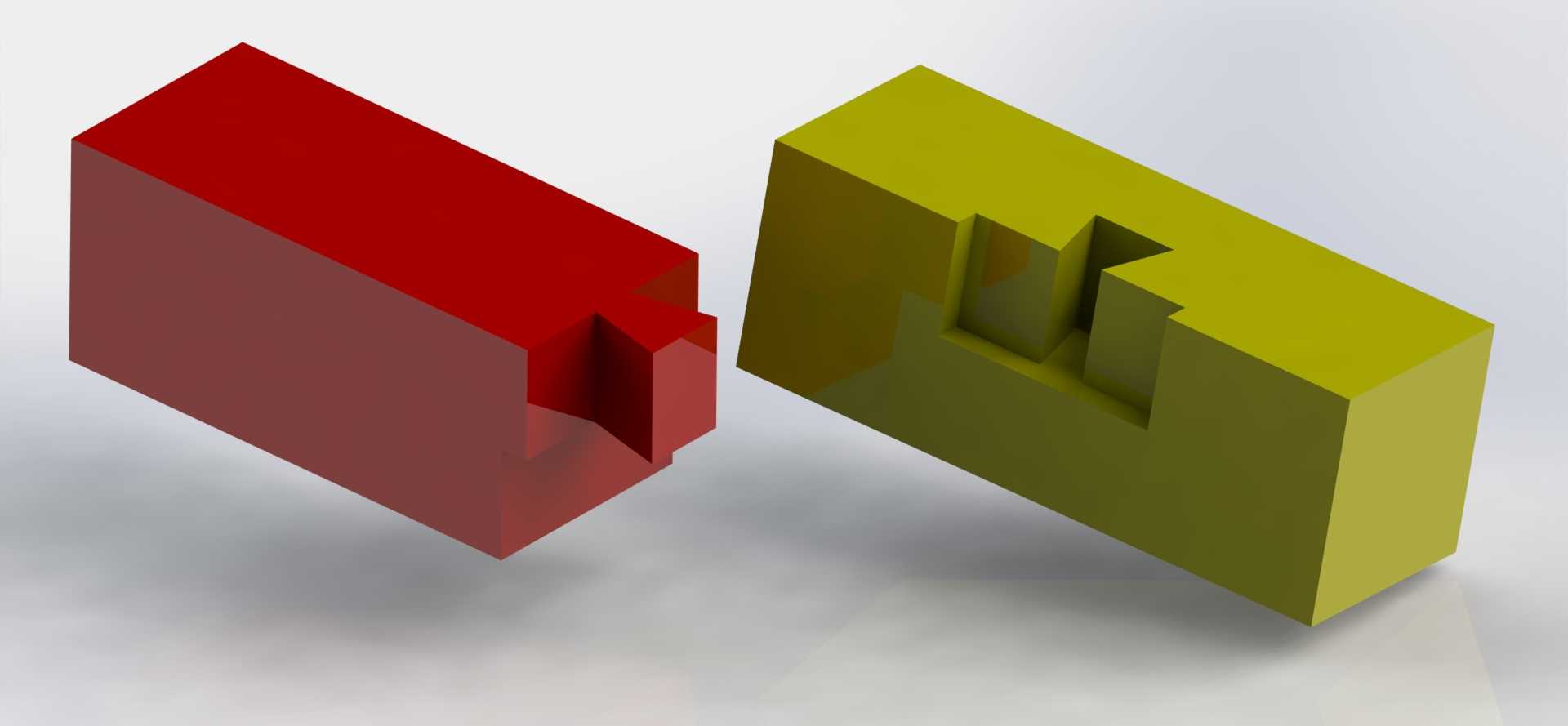

　　若结构主要承受垂直于拼接面的剪切载荷，需要适当加大榫头的根部厚度，避免应力集中在榫头根部导致断裂；若需要频繁拆装，则要将配合面的公差带设置为间隙配合，单边预留0.02-0.05mm的装配间隙，同时在榫头的导入端设计15°-20°的导入倒角，避免装配时棱角刮擦配合面造成卡滞。从外形尺寸与安装边界来看，两个块体的主体部分均为等截面长方体，榫头从红色块体的端面延伸而出，其梯形截面的大端与红色块体端面齐平，小端朝向黄色块体内部，榫头的高度与两个块体的配合面高度保持一致，不存在突出于块体表面的结构，安装后两个块体的外表面保持齐平，不会额外占用周边的安装空间，适配安装空间紧凑、对连接件外轮廓平整度有要求的使用场景。在实际建模过程中，

　　需要优先保证配合面的角度一致性，燕尾的倾斜角度通常设置为75°-80°，角度过小会导致插接行程过长，拆装不便，角度过大则会失去防脱锁止的效果，配合时容易松脱。同时要注意两个块体的配合面平面度要求，若配合面存在翘曲变形，会导致榫头嵌入后出现局部间隙，载荷传递时出现应力集中点，大幅降低结构的整体承载能力。这类结构除了在金属工装领域应用外，在非金属构件的拼接场景中也十分常见，比如工程塑料治具的拼接、硬质木质工装的组装，都可以通过这类燕尾插接结构实现无紧固件连接，避免紧固件对工件表面造成刮擦，也不会出现紧固件锈蚀导致结构无法拆解的问题。在设计安装边界时，需要预留出足够的插接操作空间，沿插接方向的预留空间长度要大于榫头的总长度，

　　保证装配时榫头能够完全对准槽口顺利推入，不需要额外倾斜构件就能完成装配，适配自动化产线上的快换工装需求，配合对应的导向结构就能实现工装的自动对接锁紧，不需要人工额外操作锁扣。另外，这类结构的磨损主要出现在两个倾斜的配合面上，长期频繁拆装后会出现配合间隙变大、锁止力下降的问题，设计时可以在配合面预留0.1-0.2mm的修配余量，当磨损量超过允许值时，通过修磨配合面重新恢复紧密配合状态，延长整套结构的使用寿命，不需要整体更换两个块体，降低工装维护的成本。
