红蓝互锁拼接咬合方块结构件

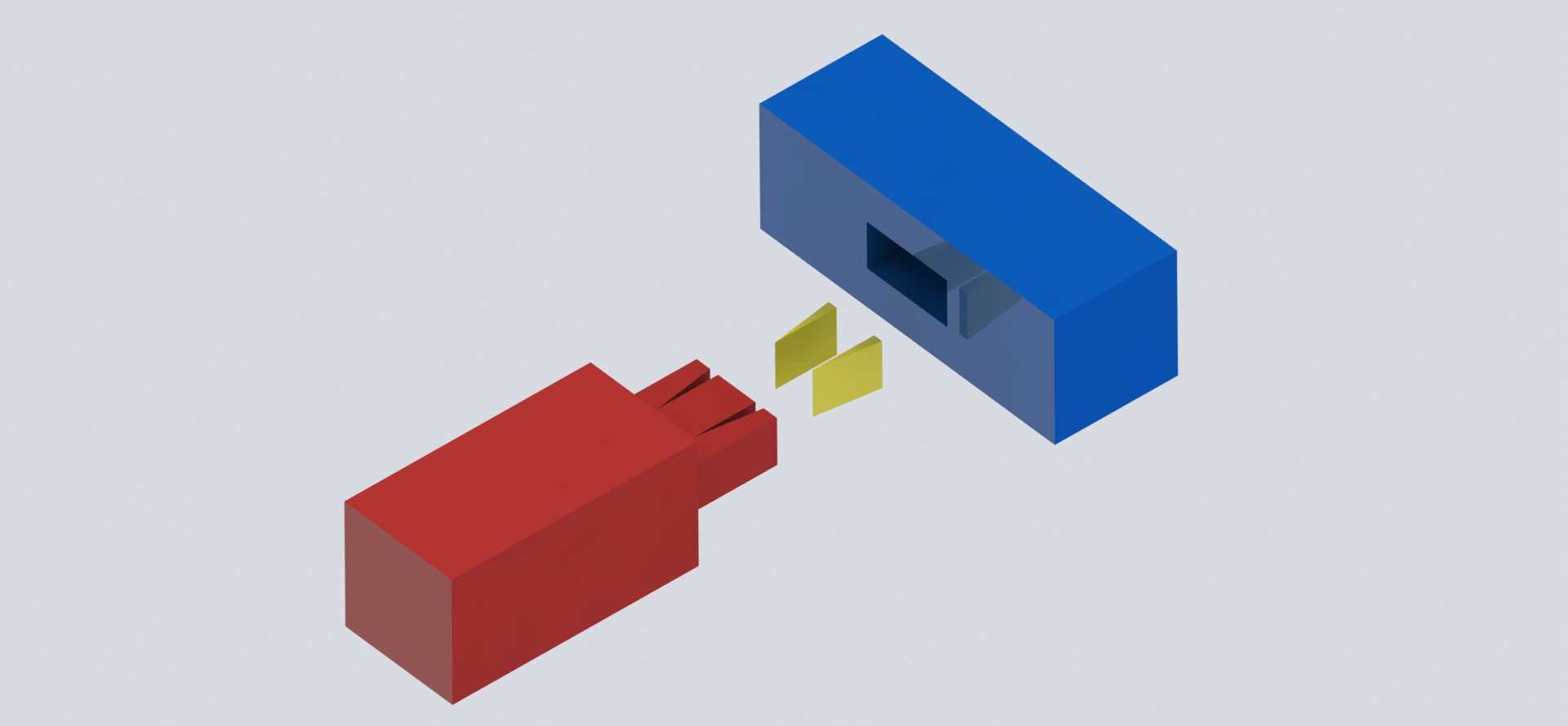

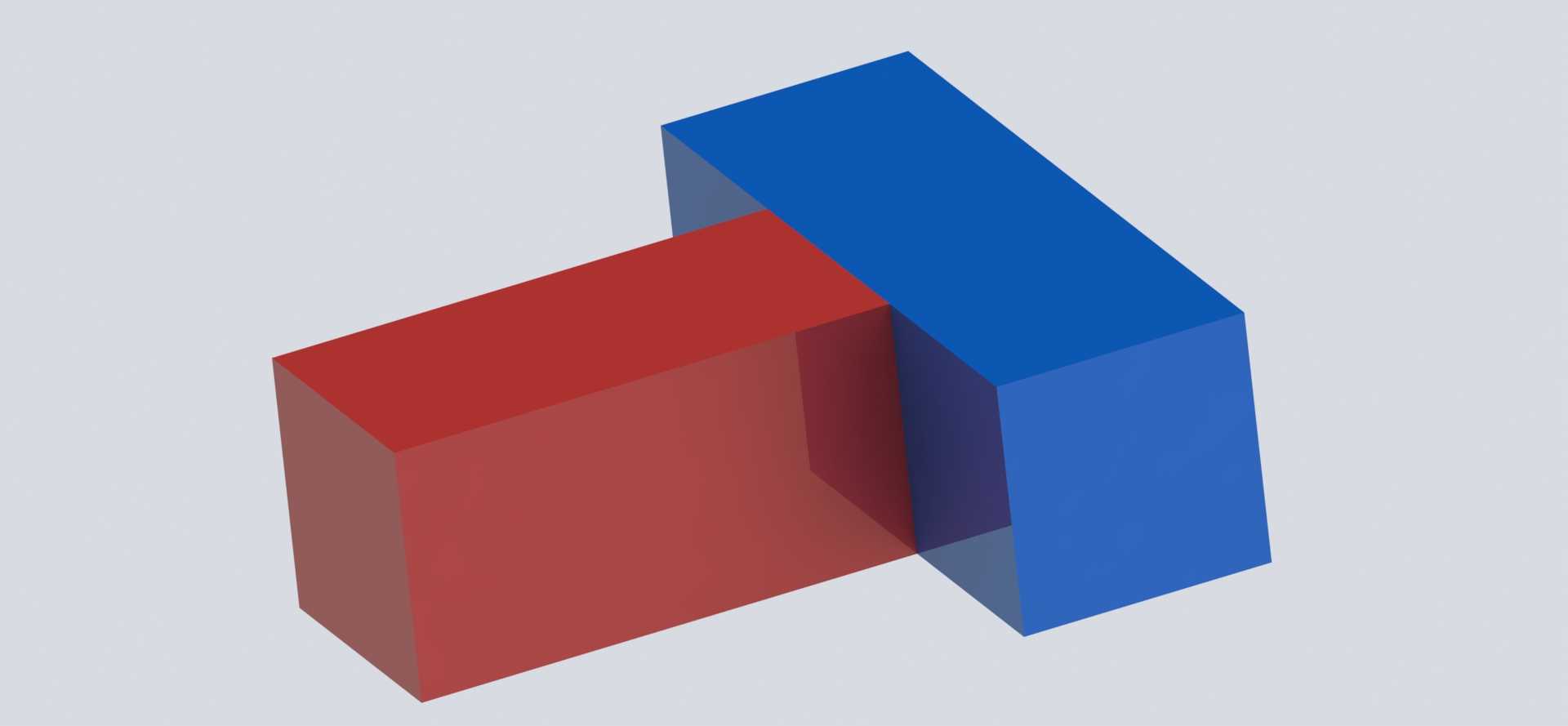

　　这类互锁拼接的方块结构件，常出现在工装夹具定位模块、模块化装配治具的快换单元、教具演示的空间结构验证场景里，日常做非标设备的工位载具拼接时，经常会用到这类无紧固件的咬合结构，靠两个构件的空间穿插实现限位固定，省去螺丝锁紧的工序，换型时直接抽拉就能拆分，适配小批量多品种的产线快速换产需求。从结构本身来看，两个方块分别做了对应角度的切槽处理，红色块与蓝色块的穿插面完全贴合，没有预留多余的旷量，拼接完成后两个构件在三个轴向都无法直接脱出，只有顺着穿插的斜向轨迹才能完成拆分，这种设计不需要额外的锁止件，就能实现可靠的连接，在一些需要频繁拆装、又不能预留紧固件安装空间的紧凑工位里，这类结构的实用性很强。做这类结构的三维建模时，

　　首先要确定两个构件的穿插角度，要保证拼接后两个方块的外露端面保持齐平的视觉效果，同时槽位的配合公差要控制在合理范围，过紧会导致拆装卡顿，过松则会出现拼接后晃动的问题，实际加工时如果是用非金属材料做教具演示，公差可以放到0.1mm左右，如果是用金属材料做工装定位模块，公差要控制在0.05mm以内，保证拼接后的定位精度。从安装边界来看，单个方块的截面尺寸可以根据实际使用场景缩放，拼接完成后整体的外轮廓是规整的矩形块，不会有突出的卡扣或者锁止结构，方便在其外部安装其他附属配件，比如在载具上固定产品定位销、传感器安装座的时候，平整的外表面不需要额外做避位处理，能直接贴合安装面固定。这类结构还有一个很实用的特点，

　　就是拆分后两个构件都是独立的完整方块，没有细小的易损卡扣，反复拆装也不会出现结构断裂的问题，相比传统的卡扣式拼接结构，耐用性提升很多，在教学演示场景里，用来讲解空间几何体的穿插关系、机械结构的无紧固件连接原理，能让学习者直观理解空间限位的逻辑，比平面图纸的展示效果好很多。在实际的设备应用中，这类拼接结构还可以拓展成多块组合的模块化平台，通过不同方向的槽位设计，实现多个方块的任意拼接组合，搭建出不同尺寸的载具底座，不用针对每款产品单独加工整块的载具板，只需要更换拼接的模块就能适配不同尺寸的产品定位，大幅降低工装的制作成本，也减少了工装存放的空间占用。建模过程中要特别注意两个构件的干涉检查，穿插面的所有贴合面要保证完全重合，

　　不能出现建模时的面重叠或者间隙问题，否则实际加工后会出现拼接不到位的情况，槽位的深度要刚好匹配对方块的插入长度，插入后两个构件的外表面完全齐平，没有台阶差，保证拼接后的整体平整度。另外这类结构的导向段要做微小的倒角处理，方便拼接时的导入，不用完全对准就能顺着倒角滑入配合位，降低现场操作人员的对位难度，尤其是在产线换产时间紧张的情况下，快速对位拼接能有效减少换型等待的时间，提升产线的运行效率。
