汽车侧塞对接插接结构三维设计

　　在汽车线束与功能模块的装配场景中，侧塞插接结构是实现部件快速对接、保障连接可靠性的关键结构件，这类结构常应用在车门线束与车身主线束的侧部对接、内饰功能模块的侧插式安装、动力电池包侧部快插接口等位置，相比正面直插结构，侧塞结构能够充分利用部件侧面的安装空间，避免正面装配空间不足导致的装配干涉问题，同时在车辆运行过程中，侧部插接的受力方向更贴合车身振动的传导路径，能有效降低插接件松脱的风险。

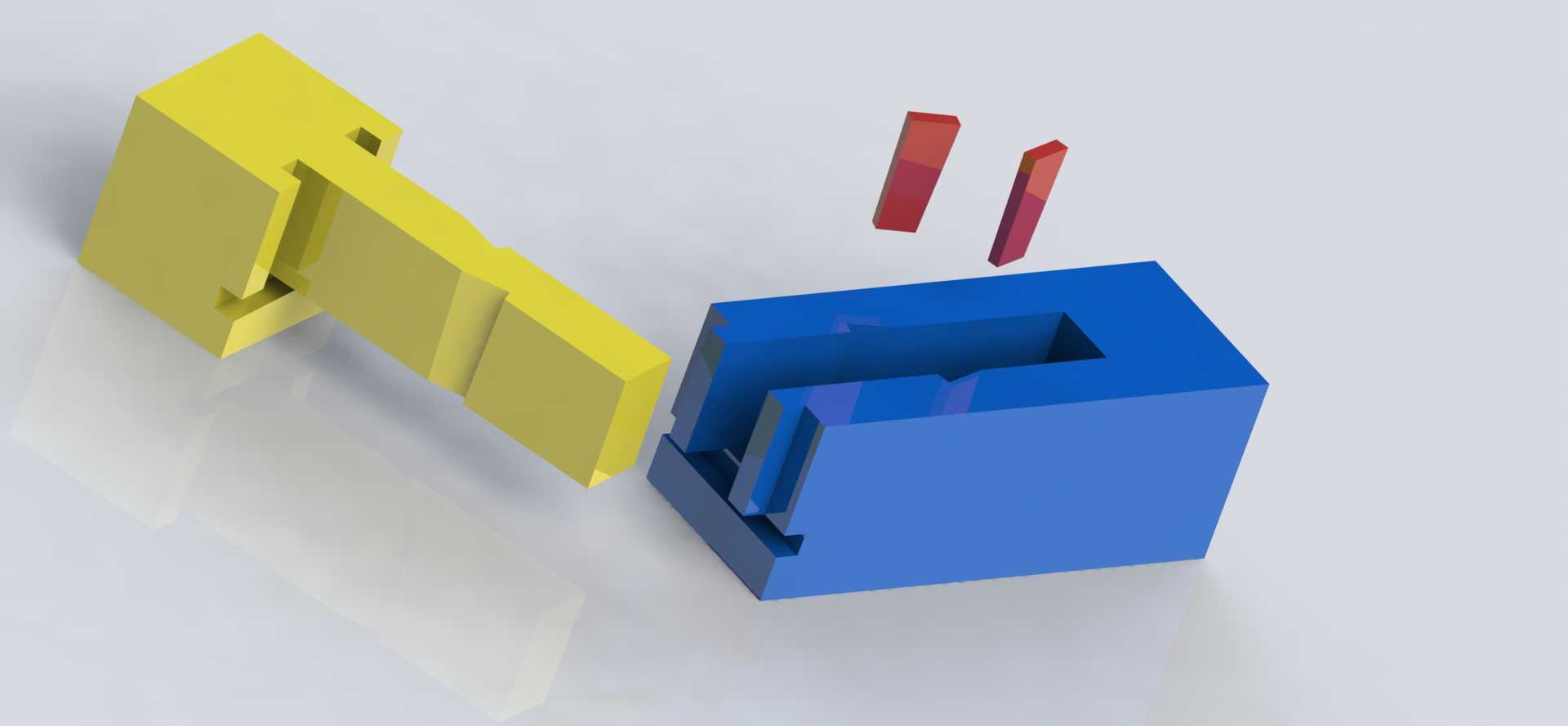

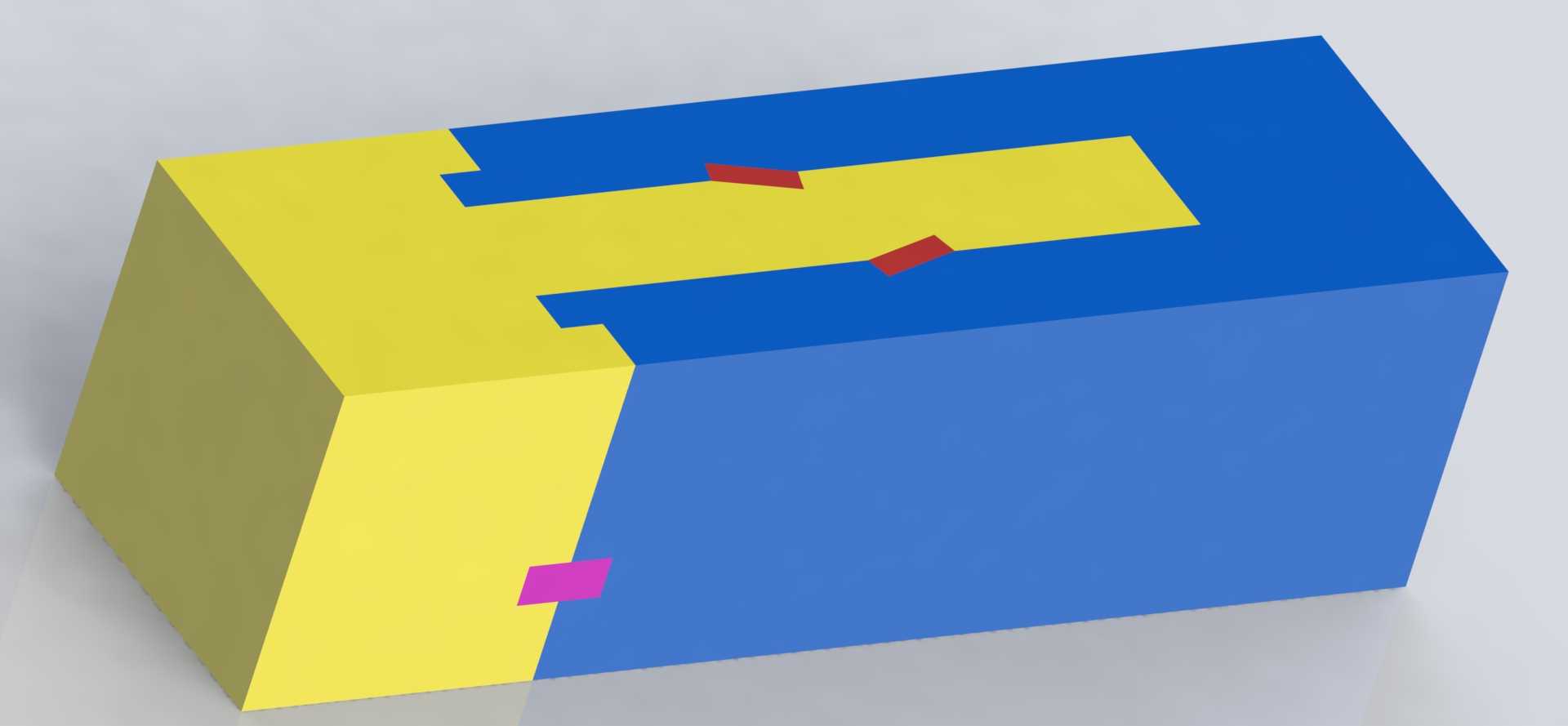

　　从结构功能来看，这款侧塞结构采用了凹凸互锁的拼接设计，主体分为两个互配的插接单元，黄色部分为公端插接块，蓝色部分为母端容纳块，公端的凸起轮廓与母端的凹槽轮廓完全匹配，插接到位后通过两个红色的弹性锁止卡榫实现轴向固定，防止车辆行驶过程中因振动、拉扯导致的插接松脱。侧面的粉色定位块用于装配时的防错定位，能够避免操作人员在装配时出现反插、错插的问题，提升装配效率的同时降低错装带来的部件损坏风险。

　　设计过程中首先需要明确安装边界条件，这类侧塞结构的安装空间通常位于车身钣金与内饰板之间的夹层内，预留的安装间隙通常在15mm-25mm之间，因此结构的整体厚度需要控制在20mm以内，避免装配后与周边部件产生干涉。公端与母端的插接配合面采用了0.2mm的间隙配合公差，既能够保证插接过程的顺畅性，不会出现卡滞问题，又能控制配合间隙在合理范围内，避免插接后出现晃动量过大的问题。锁止卡榫的设计采用了悬臂梁弹性结构，卡榫的倾斜角度设置为15度，插入时卡榫受挤压向内弹性变形，到位后卡榫弹出卡入母端的锁止槽内，拆卸时只需按压卡榫的外露端即可实现解锁，无需额外的拆卸工具，符合汽车总装线的快装快拆需求。

　　外形尺寸方面，该侧塞结构的整体长度控制在80mm，宽度为45mm，公端的插接凸起长度为12mm，能够保证足够的插接啮合长度，避免接触不良的问题。母端的凹槽深度设置为12.5mm，预留0.5mm的装配余量，能够抵消部件注塑成型时的尺寸公差，保证公端能够完全插入到位。侧面的定位块尺寸为5mm*3mm，突出母端侧面2mm，装配时与安装基座上的定位槽配合，能够实现X、Y两个方向的定位，配合插接结构本身的Z向限位，实现六个自由度的完全约束，保证装配后结构的位置精度。

　　在实际应用场景中，这类侧塞结构除了用于线束对接外，还可应用在汽车内外饰件的侧部拼接安装，比如仪表台的侧饰板与主体框架的连接、车门内饰板的侧部卡扣固定、保险杠侧部的拼接定位等场景，相比传统的螺丝固定方式，侧塞插接结构能够减少装配零件数量，降低总装工序的操作时间，同时拆卸维护时更加便捷，不会出现螺丝滑牙、锈蚀导致的拆卸困难问题。设计时还需要考虑材料的选用，这类结构通常采用PA66加30%玻纤的工程塑料注塑成型，材料具备足够的强度与韧性，能够承受-40℃到85℃的工作温度范围，适配汽车不同使用环境下的温度变化，同时材料的耐老化性能优异，能够满足整车全生命周期的使用要求。

　　结构的受力分析是设计过程中的关键环节，需要模拟车辆在颠簸路面行驶时的振动工况，对锁止卡榫的受力情况进行校核，卡榫的锁止力设置在80N-120N之间，既能够保证正常使用过程中不会松脱，又能在需要拆卸时施加合理的力度即可解锁，不会出现锁止过紧导致拆卸时卡榫断裂的问题。插接配合面的边缘设置了1mm的导向倒角，装配时能够起到自动导向对中的作用，即使装配时存在一定的位置偏差，也能顺着倒角滑入配合位置，降低装配操作的精度要求，提升总装线的装配节拍。

　　从安装边界来看，结构的插接操作方向为水平侧推，操作行程为12mm，操作空间只需要预留出手指按压卡榫的位置即可，相比正面直插结构需要预留整个结构长度的操作空间，侧塞结构的操作空间需求更小，特别适合空间紧凑的车身夹层位置使用。结构的外表面没有尖锐的棱角，所有边缘都设置了R0.5mm的圆角，避免装配过程中划伤操作人员的手部，同时也不会刮伤周边的线束、内饰表皮等部件，提升装配过程的安全性。
