板材拼接卡扣式连接结构

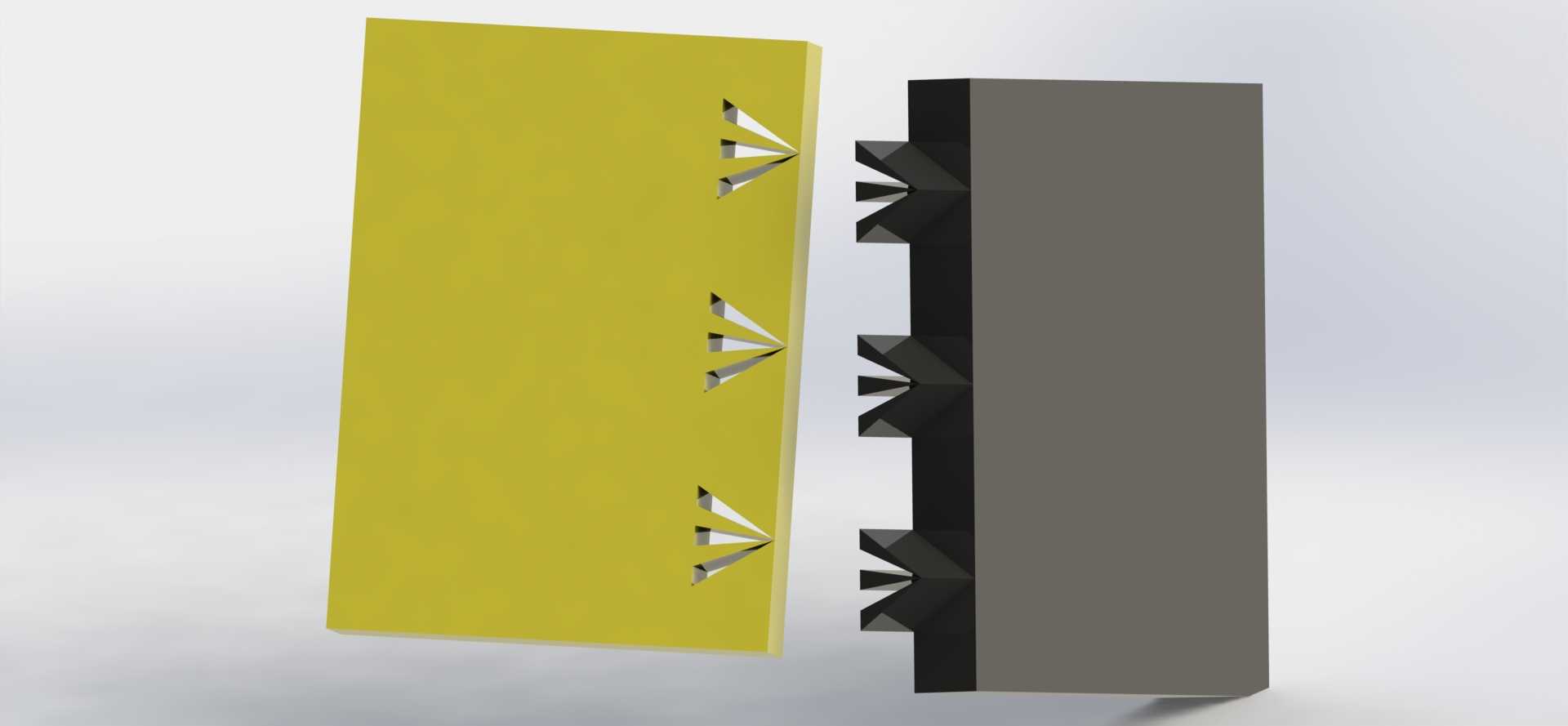

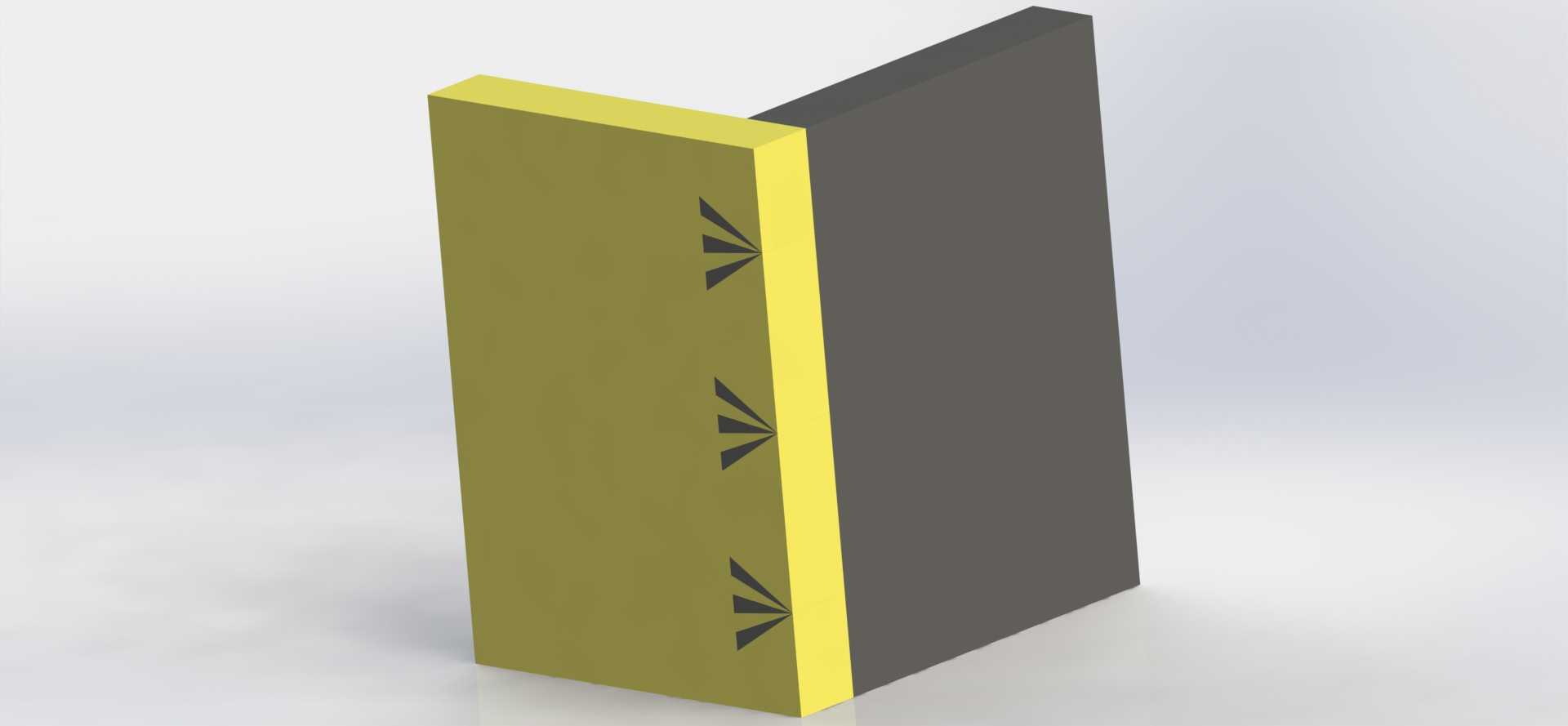

　　这类卡扣式板材连接结构，多应用在需要快速拆装的设备护板、模块化柜体、工装防护围挡以及临时搭建的工业防护隔断场景中，替代传统的螺栓连接、焊接固定方式，省去现场打孔、拧紧紧固件的工序，在设备运维需要频繁拆卸护板的场景下，能大幅缩短拆装耗时，也不会在板材表面留下外露的紧固件头，兼顾连接可靠性与外观整洁度。从结构功能上看，该连接件分为公扣与母座两个部分，母座预先固定在其中一块待拼接板材的侧边，公扣结构集成在另一块板材的对应拼接位置，拼接时仅需要将两块板材对齐后沿垂直于板面的方向按压，公扣上的三角卡齿就会嵌入母座对应的卡槽内，依靠卡齿的斜面导向实现自动导正定位，卡合到位后卡齿的直面会抵住卡槽内壁，承受两块板材之间的分离拉力，

　　同时多组卡齿沿拼接边竖向排布，能均匀分散拼接位置的受力，避免单点受力过大导致连接失效。设计这类结构时，首先要明确待拼接板材的厚度边界，图中适配的是常见的10-15mm厚度的工程塑料板、复合板材或者薄金属板材，母座的安装槽深度要和板材侧边厚度匹配，保证母座固定后不会突出板材表面，公扣的卡齿突出高度要控制在3-5mm，既保证足够的卡合深度，又不会因为卡入行程过长导致拼接时需要按压力度过大，同时卡齿的倾斜角度设置在30度到45度之间，角度过小会导致卡合后容易松脱，角度过大则会提升拼接时的插入阻力，不便于徒手操作。安装边界上，母座通过沉头螺丝或者结构胶固定在板材侧边时，距离板材上下边缘的最小距离要大于20mm，避免板材边缘受力开裂，

　　相邻两组卡扣的间距控制在150-200mm，对于高度超过1米的长板材，需要适当加密卡扣排布，防止板材拼接后出现中部鼓缝的问题。这类连接结构不需要额外的安装工具，徒手就能完成板材的拼接与拆卸，在模块化工业设备的外围护结构设计中，能有效降低装配工时，同时在需要对设备内部进行检修时，不需要借助工具就能快速拆下护板，检修完成后直接按压复位即可，相比传统的螺丝固定，不会出现螺丝滑牙、丢失的问题，长期使用的维护成本更低。结构设计上，公扣的三角卡齿做了圆角过渡处理，避免多次拆装后卡齿出现应力断裂，母座的卡槽内部做了对应的限位台阶，卡合到位后会有明显的触感反馈，操作人员不需要额外观察就能确认连接是否到位，同时卡合位置预留了微小的间隙补偿量，

　　能适配板材生产时±0.5mm的厚度公差，不会因为板材尺寸的微小误差导致拼接不上或者卡合过松的问题。在实际应用中，这类卡扣结构也常被用在自动化生产线的安全防护围挡搭建上，围挡需要根据生产线的布局调整随时拆装移位，使用这种卡扣连接的板材，不需要专业的安装人员就能快速完成围挡的搭建与调整，相比传统的铝型材加螺栓的围挡方案，整体外观更整洁，没有外露的螺栓头，不容易积灰，在食品加工、电子无尘车间这类对卫生要求较高的场景中，平整的拼接表面也更便于清洁擦拭，不会出现卫生死角。
