三角转角拼接式多层储物抽屉结构

　　在室内空间利用、定制柜体设计、工位储物规划的场景里，转角位置的空间浪费一直是结构设计需要解决的痛点，常规直角柜体的转角区域要么做层板浪费纵深空间，要么做联动拉篮提高制造成本，这类三角角抽屉的结构，就是针对90度内转角位置开发的储物构件，能够完全贴合两面垂直的安装墙面，把转角处的死角空间完全转化为可用的储物容积。

　　从实际使用场景来看，这类结构既可以用在家庭定制衣柜、橱柜的转角位置，也可以适配车间工具柜、实验室储物台、办公工位边角柜的角位空间，相比常规方形抽屉，它的两个外侧立面完全贴合转角的两个垂直墙面，抽拉时不会和两侧柜体产生干涉，三层抽斗的分层设计可以把不同规格的小件物品分类存放，比如家用场景里的零散调料、小工具，车间场景里的小型紧固件、量具配件，都可以按使用频率分层放置，拿取时不需要探身到柜体深处，抽拉行程可以根据安装柜体的纵深调整，完全覆盖转角区域的可用空间。

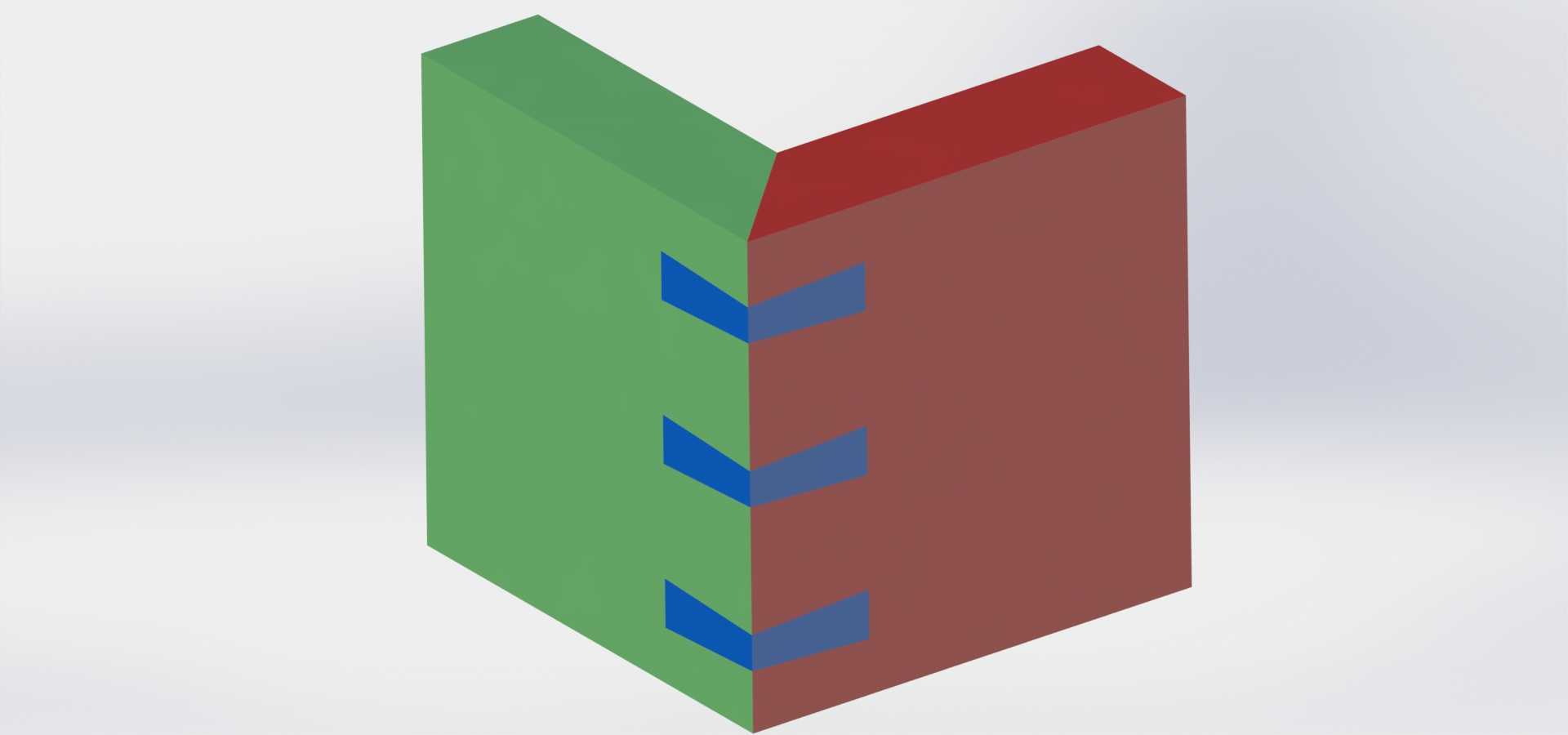

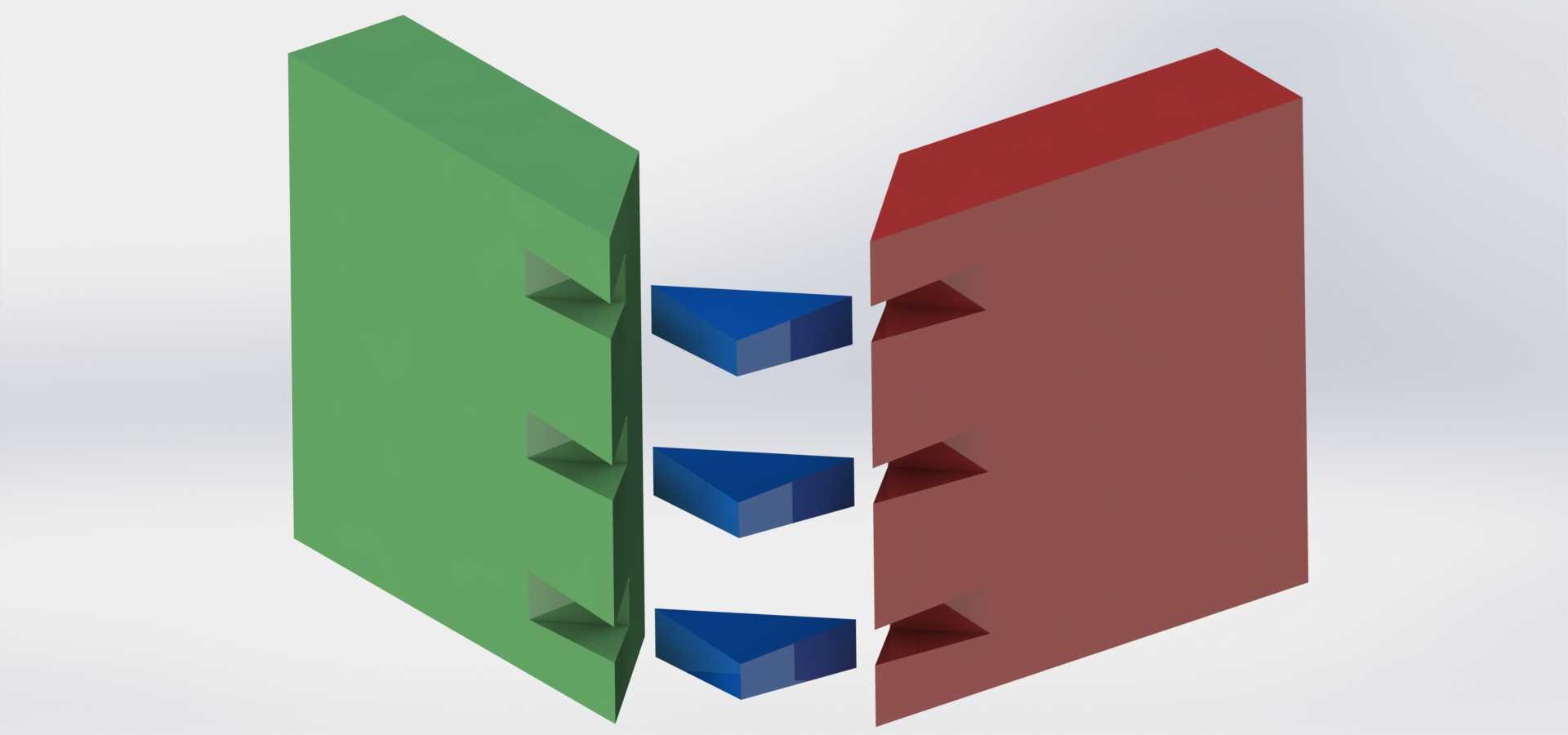

　　设计这类结构的时候，首先要确定安装转角的夹角公差，常规建筑内转角的施工公差一般在±2度以内，所以两个贴合墙面的立面在建模时预留了1.5mm的安装间隙，避免墙面不平整导致抽屉无法推入到位。两个拼接的主体构件采用对称式的对接结构，拼接面做了嵌入式的定位止口，安装时不需要额外的定位工装，对齐止口后通过侧边的连接结构就能完成固定，拼接完成后整体的截面为等腰直角三角形，斜边作为抽拉的正面，既保证了抽拉时的操作空间，也不会在转角处形成突出的棱角，避免人员磕碰。

　　从安装边界来看，这类抽屉的适配安装角位为标准90度内转角，两个方向的安装进深可以根据实际柜体尺寸做参数化调整，单组三层结构的高度适配常规柜体的层板间距，抽斗的滑动配合面做了0.8mm的间隙设计，既保证抽拉时的顺滑度，也不会因为间隙过大出现抽斗晃动的情况。每个抽斗的导向结构集成在两个拼接主体的内侧，不需要额外安装外置导轨，降低了整体的物料成本，抽斗的限位位置做了阻尼缓冲的配合位，推合到位时不会产生碰撞异响，也避免抽斗因为柜体轻微倾斜自动滑出。

　　结构的受力设计上，两个拼接主体的壁厚根据储物承重做了等强度优化，靠近拼接面的位置壁厚适当加厚，承受抽斗满载时的竖向载荷，外侧贴合墙面的立面做了加强筋结构，避免长期受力出现形变。每个抽斗的承重按照常规小件储物的需求设计，满载时整体结构的形变量控制在0.2mm以内，不会影响抽拉的顺畅度。拼接位置的连接结构采用可拆卸式设计，后期维护时可以单独拆分两个主体构件，不需要整体拆卸抽屉，降低维护的工作量。

　　在实际选型适配的时候，需要先确认安装转角的两个垂直面的平面度，如果墙面存在局部凸起，需要在安装时对应调整垫片厚度，保证两个立面完全贴合墙面，避免抽屉安装后出现倾斜。抽拉行程的设计要匹配柜体的内部纵深，保证抽屉完全拉出时，抽斗的后侧不会脱离导向结构，避免抽斗掉落。这类结构相比传统的转角转盘、联动拉篮，结构件数量更少，加工难度更低，不需要复杂的五金配件，不管是木质柜体还是金属柜体都可以适配安装，在小空间储物的场景里有很高的实用性。
