凹凸榫卯式端部对接连接结构

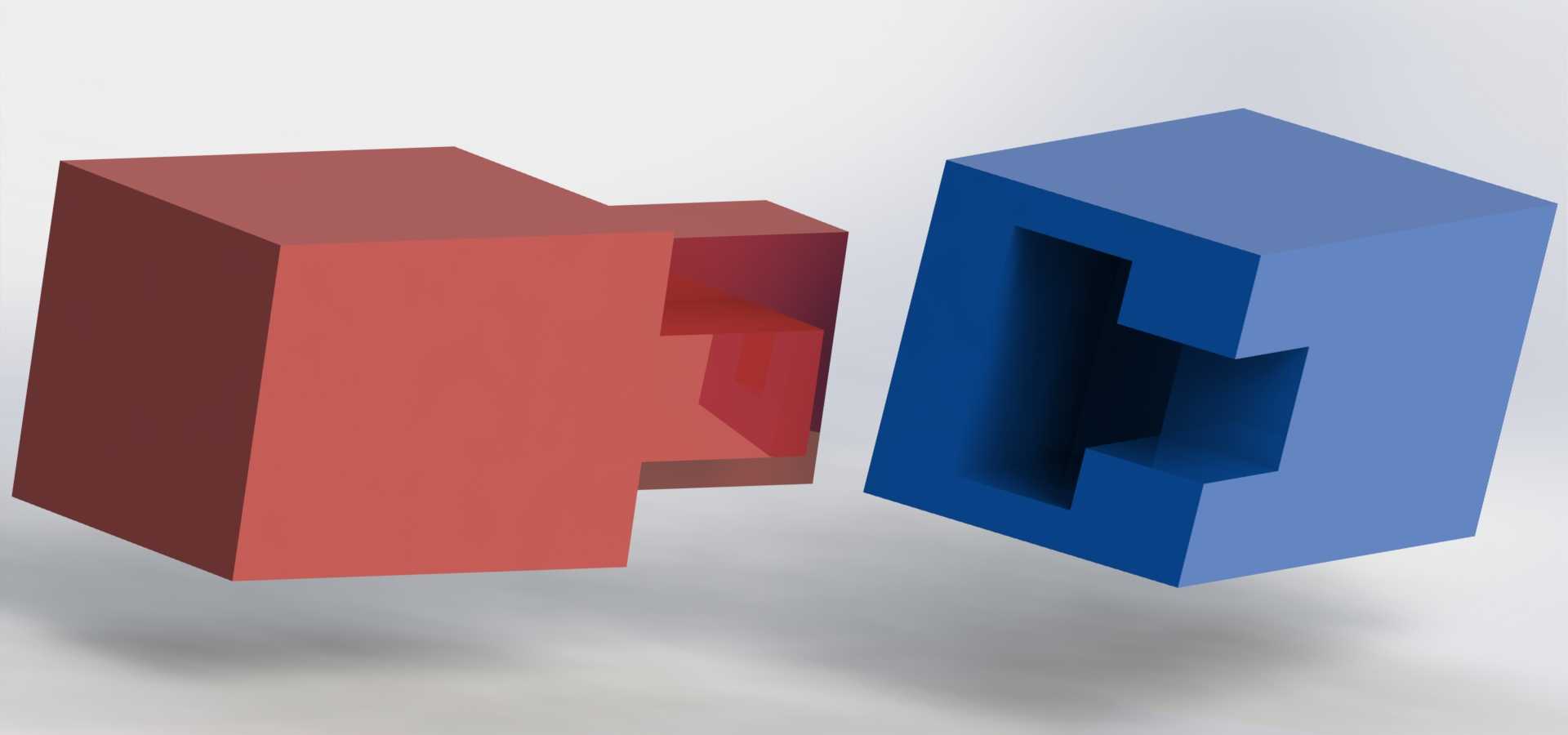

　　这类凹凸嵌合的端部连接结构，在模块化机架拼装、输送线分段对接、工装夹具快换组合、小型设备机身拼接场景中应用十分广泛，区别于传统螺栓外露的连接形式，该结构依靠自身凹凸特征实现横向与垂向的限位，无需额外定位销即可完成两段构件的初定位，大幅降低现场拼装的对位难度。从结构功能来看，公头端的凸榫与母头端的凹槽采用间隙配合设计，配合公差控制在IT8级区间，既保证拼装时可以顺畅滑入，又能避免配合间隙过大导致的连接段晃量，凸榫的根部做了R2的圆角过渡，避免应力集中导致的根部断裂问题，母头凹槽的入口处做了15度的导入倒角，即使两段构件存在小幅角度偏差，也能顺利导入嵌合。设计思路上，该结构优先考虑无辅助工具快速拼接需求，

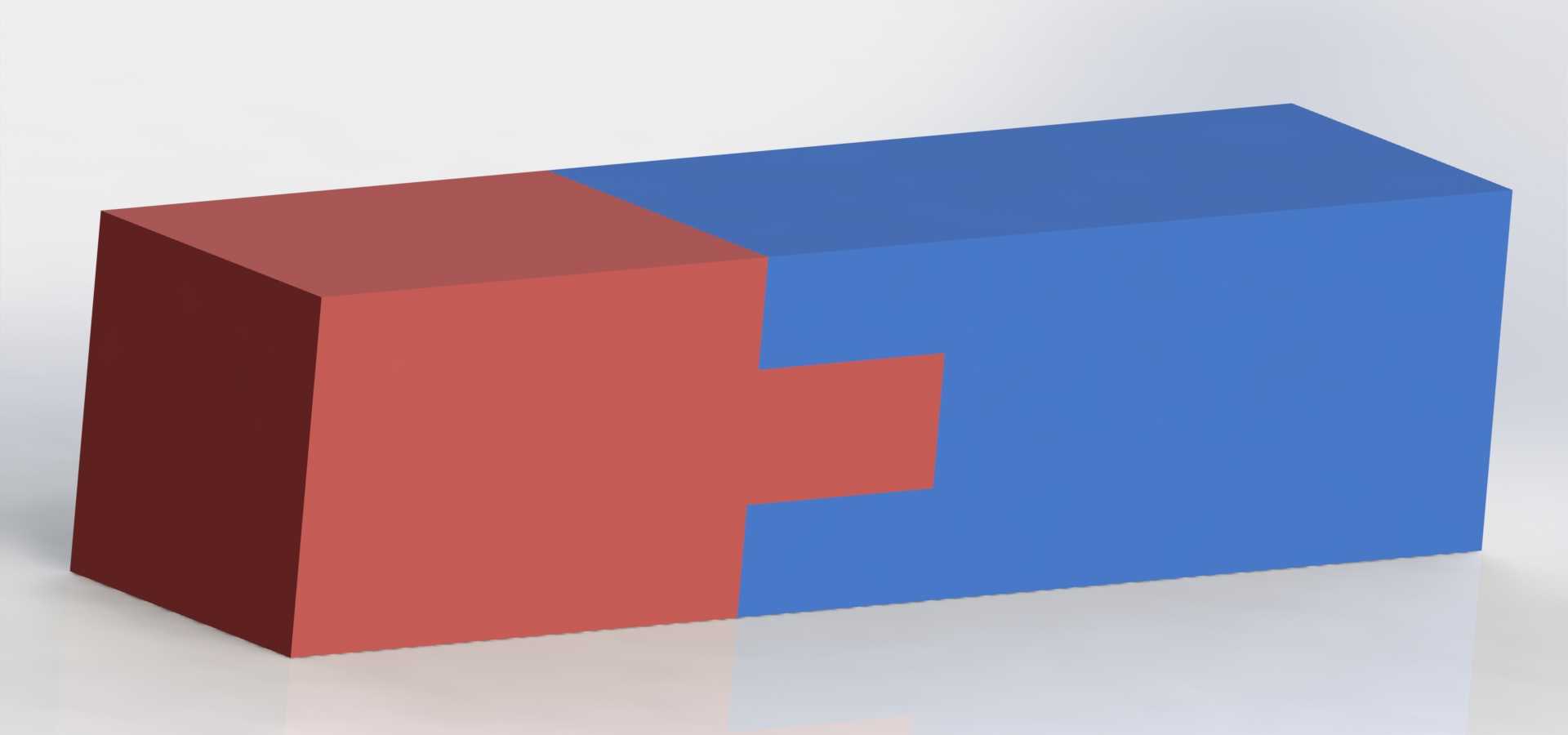

　　将连接受力面设置在凸榫的承压侧面，当两段构件受轴向拉力时，凸榫的端面与凹槽的内端面完全贴合承载，受垂直于拼接面的剪切力时，凸榫的上下侧面与凹槽侧壁贴合承载，受力路径直接，没有额外的力传导损耗。外形尺寸方面，该连接结构的公头凸榫伸出长度为构件截面高度的三分之一，凸榫厚度为构件截面厚度的二分之一，这种尺寸比例既保证了足够的咬合深度，避免受外力时脱开，又不会因为凸榫过长导致构件端部的结构强度被削弱，母头凹槽的尺寸与公头凸榫一一对应，安装边界上，两段构件完成拼接后，外表面完全齐平，没有凸起或凹陷，拼接缝控制在0.1mm以内，不会出现积灰、卡滞杂物的问题，外表面齐平的设计也让拼接后的构件可以直接作为安装基准面使用，无需额外打磨找平。

　　在实际设备应用中，这类连接结构常被用在轻型自动化设备的铝型材机架拼接、输送线的导轨段对接、工装板的快速拼接组合场景，相比传统的角码连接、螺栓穿接方式，该结构的拼接效率提升60%以上，且拼接完成后两段构件的同轴度、平面度一致性更好，不需要反复调校。结构设计时还考虑了注塑、机加工两种加工工艺的适配性，不管是采用工程塑料注塑成型，还是采用铝合金、钢材铣削加工，都不需要特殊的刀具或工装，常规加工设备即可完成生产，凸榫与凹槽的拔模斜度控制在1度以内，既方便注塑件脱模，又不会影响配合精度。在受力表现上，该连接结构在承受1.2倍额定轴向拉力时，凸榫部位的最大应力出现在根部圆角处，应力值远低于常用工程材料的屈服强度，长期反复拆装也不会出现塑性变形，

　　垂向承压时，接触面的压强分布均匀，不会出现局部压溃的问题。对于需要频繁拆装重组的模块化设备来说，这种端部连接结构不需要额外的紧固件，拼接后不会出现紧固件松动、锈蚀导致的拆卸困难问题，维护重组的便利性远高于传统连接形式，在一些对外观平整度有要求的设备外罩、防护栏拼接场景中，该结构的齐平拼接效果也能满足外观需求，不需要额外加装装饰盖板遮盖连接部位。
