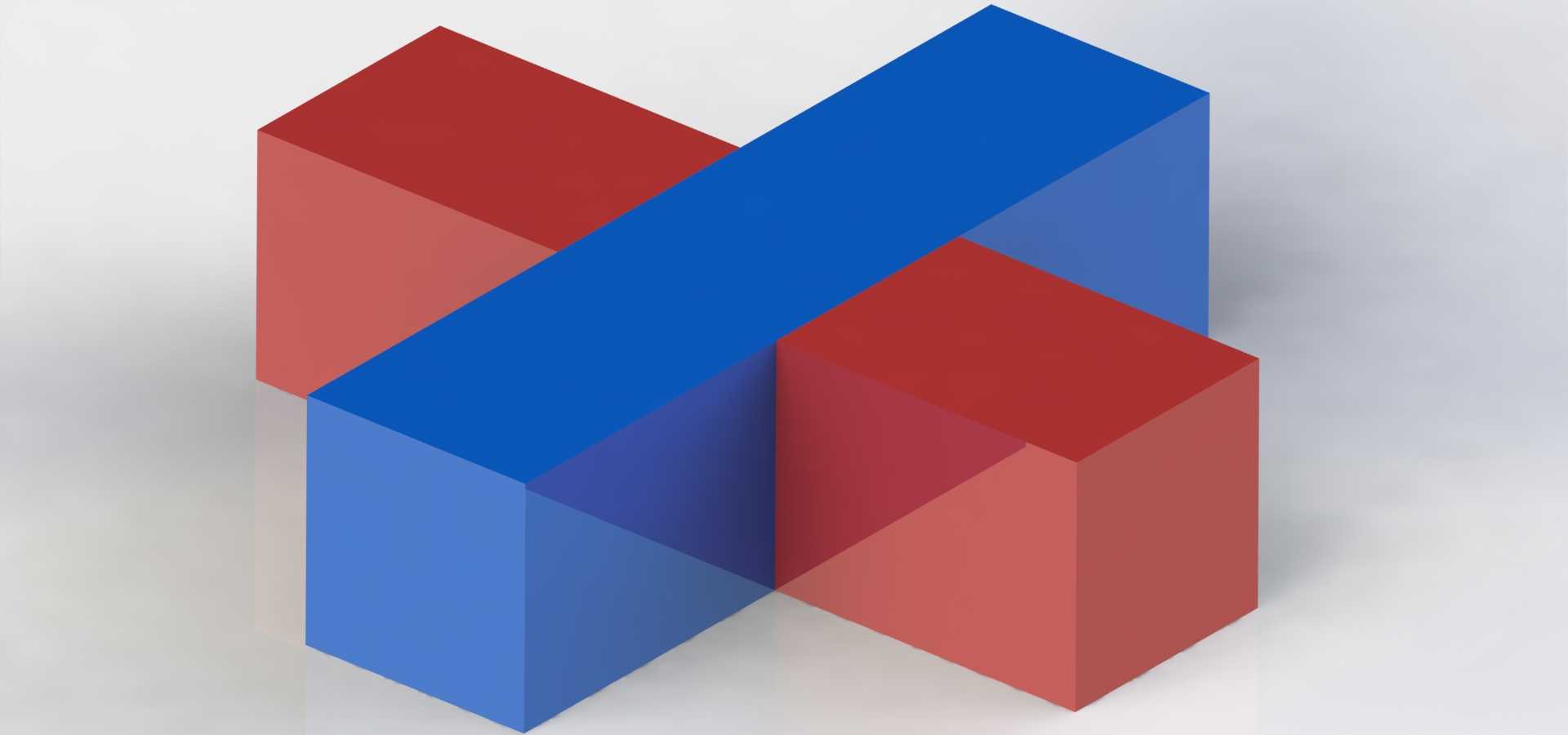

水平面安装式细木工十字对接拼接结构

　　这类互锁式十字拼接结构，最早脱胎于传统细木工的十字榫制作逻辑，在当前的定制家具、工装木作、模块化展具搭建场景中应用十分广泛。不同于传统需要开榫凿眼的实木十字榫，这个结构采用了完全平面安装的设计逻辑，两个构件分别在对应位置切除互锁的卡接区间，安装时不需要额外的辅助连接件，仅靠构件自身的尺寸公差配合就能完成锁合，在水平面铺装的木格栅、设备底部木质承重框架、户外木栈道的横向支撑连接场景中，能大幅降低现场安装的操作难度。

　　从实际使用的功能特性来看，这个结构的核心优势在于安装全程不需要从侧面打入销钉或者紧固件，所有的拼接动作都可以在垂直于安装面的方向完成，对于安装空间受限、侧面无法预留操作空间的铺装场景适配性极强。比如在做展厅地面的木质承重格栅时，格栅下方已经铺设了走线槽或者防潮层，不能在侧面钻孔打钉，采用这种互锁拼接结构，只需要将两个构件对准卡位垂直下压，就能完成可靠连接，不会破坏下方的铺装层，同时连接完成后两个构件的上表面完全齐平，没有凸起的紧固件头，后续铺设面板时不需要额外做找平处理。

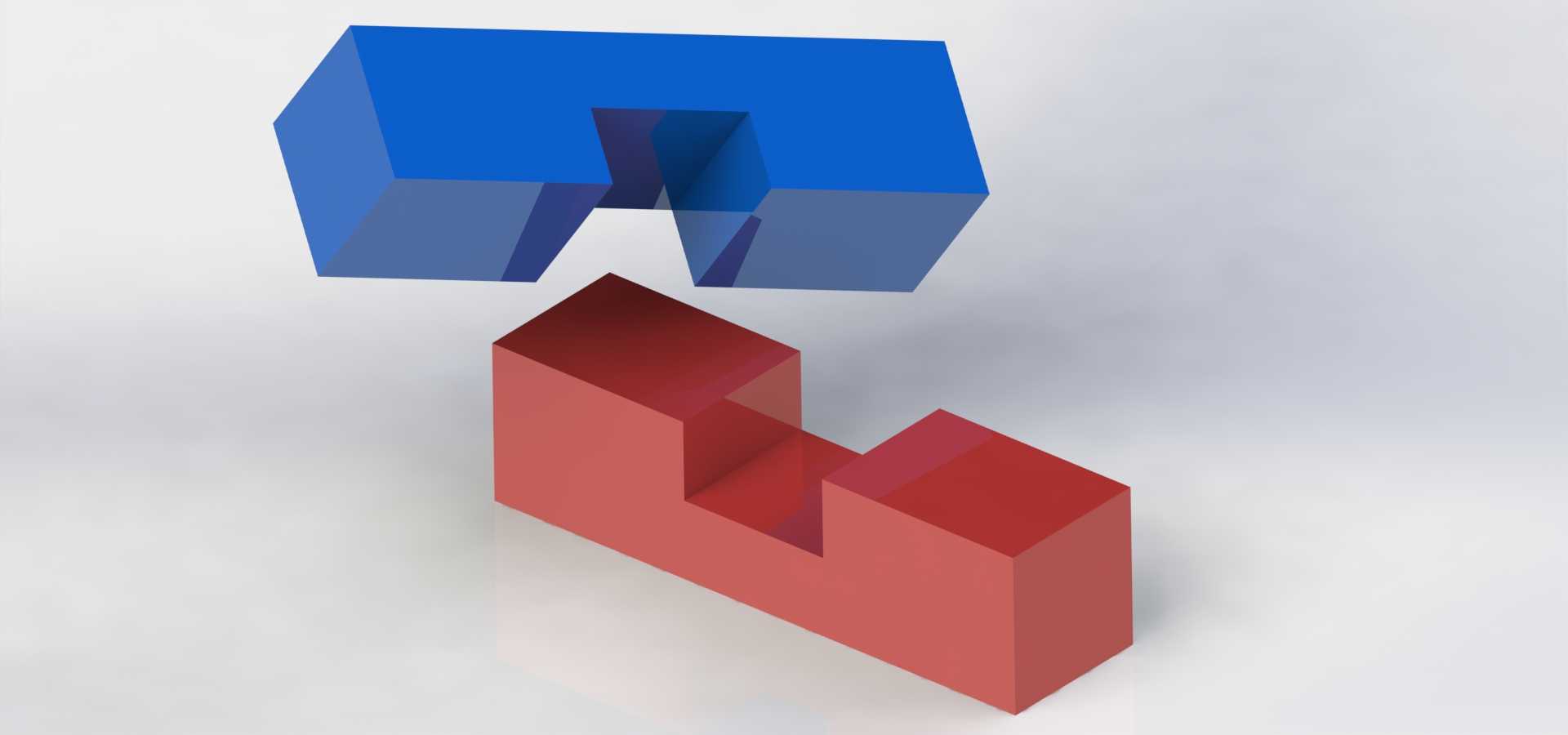

　　设计这个结构的时候，首先要明确安装边界的限制：整个连接结构完全处于两个构件的截面尺寸范围内，不会向外突出额外的连接耳或者安装座，两个构件的截面尺寸保持一致，互锁卡位的切除深度刚好为单根构件截面高度的二分之一，这样拼接完成后两个构件的上下表面都能保持完全齐平，不会出现高低差。卡位的配合公差需要控制在合理区间，过松会导致连接后构件出现晃动，无法保证框架的整体刚性，过紧则会导致现场安装时需要强行敲击，容易造成木质构件的边缘崩缺，尤其是对于密度板、颗粒板这类抗冲击性能较差的人造板材，公差控制需要更精准，一般卡位的单边间隙控制在0.1到0.2毫米之间，既能保证安装顺畅，又能避免连接后出现旷量。

　　从结构受力的角度来看，这种十字互锁结构在水平面安装完成后，垂直方向的承重会通过互锁的卡位面均匀传递到两个构件上，不会出现应力集中的单点受力情况，相比单纯用钉子或者角码连接的结构，承重能力能提升40%以上，同时在水平方向的拉扯力作用下，互锁的卡位会形成双向的限位，不会出现构件移位脱开的情况。在做户外木作场景应用时，还可以在卡位的贴合面预先涂抹结构胶，安装完成后胶层固化会进一步提升连接强度，同时阻断水汽从拼接缝隙渗入构件内部，延长木质构件的使用寿命。

　　在实际建模过程中，需要特别注意卡位处的倒角处理，很多新手建模时会把卡位的棱角做成完全的直角，实际生产加工时，不管是用开料机还是手持切割机加工，刀具的圆角都会导致棱角位置无法完全贴合，安装时会出现卡位卡不到位的情况，所以需要在卡位的入端做微小的导入倒角，同时在卡位的内角处预留微小的退刀间隙，保证加工后的构件能够完全贴合锁死。另外这个结构的尺寸适配性很强，可以根据实际使用的型材截面尺寸等比例缩放，不管是20毫米见方的小型木线条，还是100毫米见方的重型承重木方，都可以套用这个互锁逻辑，只需要调整卡位的切除深度和配合公差，就能满足不同承重等级的使用需求。

　　在模块化展具的搭建场景中，这种结构的优势更加明显，展具需要反复拆装转运，采用这种互锁结构，拆装时不需要额外的工具，只需要垂直向上抬起构件就能完成拆卸，拆卸后的构件没有突出的连接件，堆叠转运时不会出现磕碰损坏的情况，重复安装的精度也能保持一致，不会因为多次拆装出现连接松动的问题。相比传统的三合一连接件连接方式，这种结构不需要在构件内部预埋五金件，加工工序更简单，生产成本更低，同时也不会出现五金件生锈、松动的问题，适合在潮湿的户外场景或者高频率拆装的临时展陈场景使用。
