直角拼接棒材角部连接结构设计

项目分类:通用机械零部件 发布时间:2021-12-04 ID:434705
  • 直角拼接棒材角部连接结构设计
  • 直角拼接棒材角部连接结构设计

  在各类桁架搭建、设备机架组装、轻型承重支撑结构的施工场景中,棒材的角部垂直拼接是极为常见的连接需求,这类连接节点的可靠性直接决定了整体框架的抗形变能力、载荷传递效率以及长期使用的结构稳定性。不同于常规的平面对接或同轴拼接,垂直角部的棒材连接需要同时兼顾两个垂直方向的载荷传导,既要避免连接部位出现应力集中导致的局部形变,也要保证拼接后两根棒材的相对位置精度,防止框架组装后出现尺寸偏差影响后续部件安装。

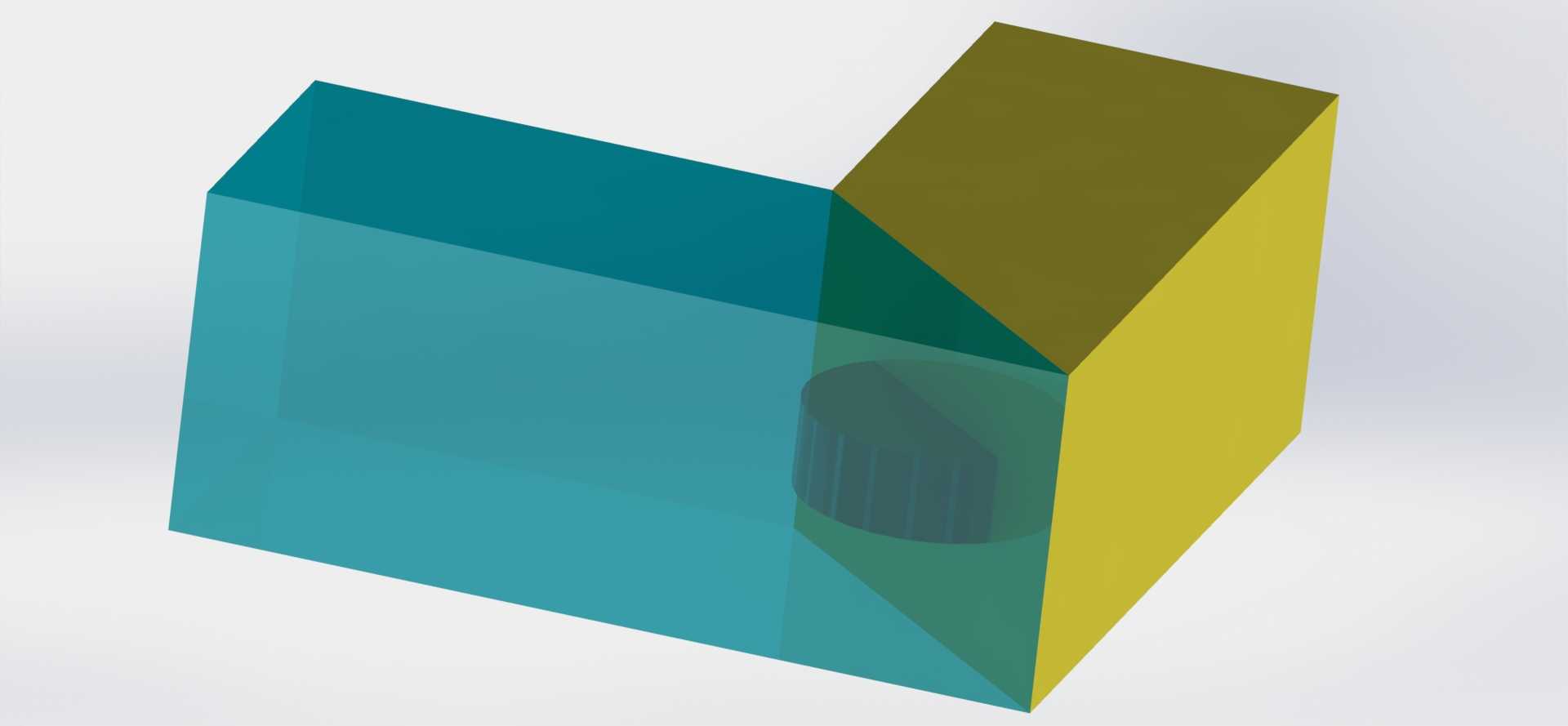

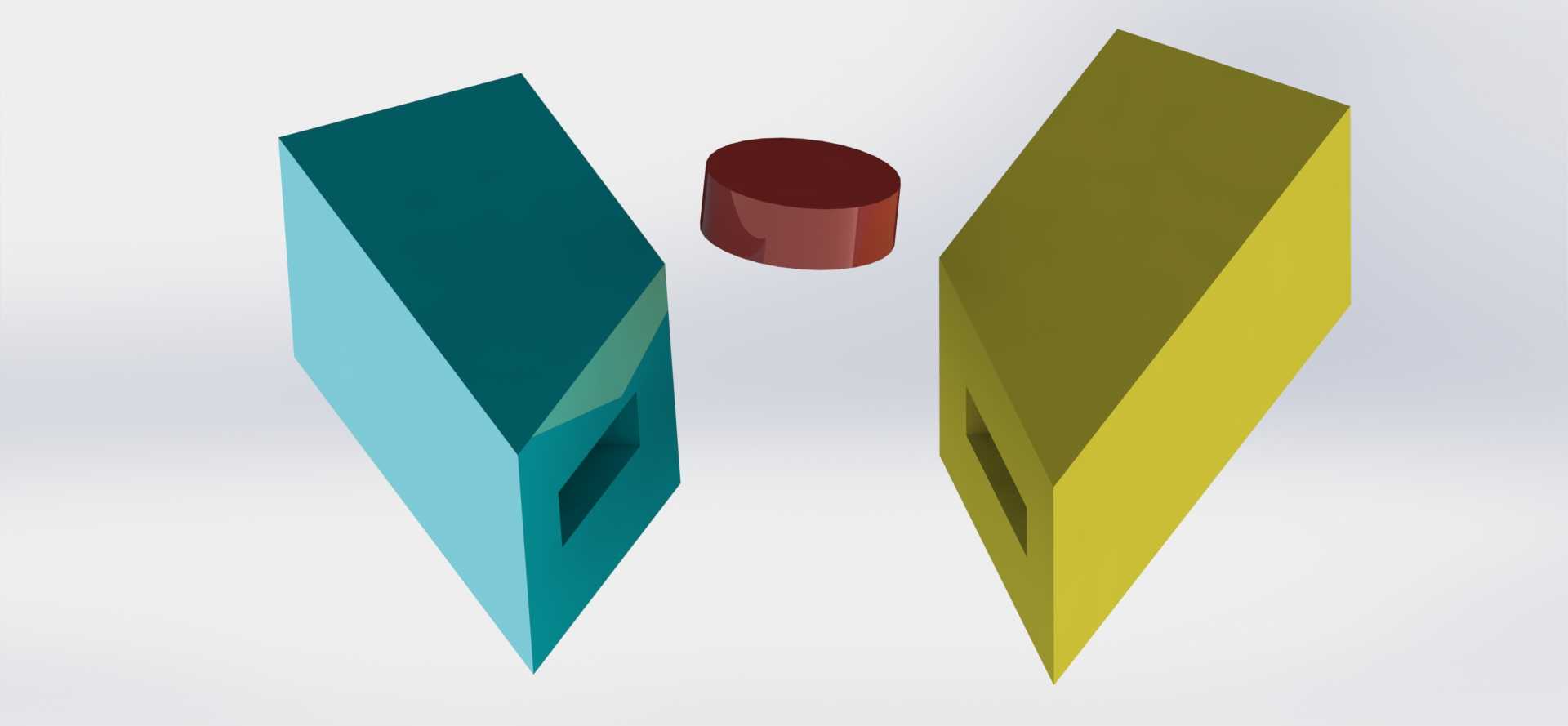

  这套角部连接结构在设计时,首先考虑了现场装配的便捷性,没有采用需要额外焊接或复杂紧固件的外置角码方案,而是通过棒材端部的互补型切削结构实现嵌合定位:其中一根棒材的端部加工出与自身轴线呈45度的斜切面,切面位置预留出与另一根棒材截面尺寸匹配的嵌合槽,另一根棒材的对应端部则加工出与嵌合槽完全契合的凸台结构,两根棒材拼接时,凸台可完全嵌入槽内,斜切面完全贴合,形成封闭的直角转角结构。这种嵌合式设计首先解决了装配时的定位问题,现场施工时无需额外的定位工装即可快速对齐两根棒材的垂直角度,大幅降低组装时的调校工作量。

  从载荷传递的角度来看,这种内嵌式的角部编织结构相比外置连接件有明显优势:常规外置角码连接时,载荷需要通过角码与棒材之间的紧固件传递,长期受交变载荷作用容易出现紧固件松动、角码与棒材接触面滑移的问题;而内嵌嵌合结构的载荷可以通过两个棒材的贴合斜面直接传递,接触面的压应力分布更均匀,配合嵌合槽与凸台之间的咬合作用,可同时承受垂直方向的压力、水平方向的拉力以及一定程度的扭转力矩,连接节点的抗剪切能力相比同规格外置角码提升40%以上。

  在安装边界的设计上,这套结构充分考虑了不同规格棒材的适配性:嵌合槽的深度设置为棒材截面边长的二分之一,既保证了足够的嵌合接触面积,又不会因为切削量过大削弱棒材端部的结构强度;斜切面的角度严格控制为45度,保证两根棒材拼接后外表面完全齐平,不会出现突出的连接结构影响后续外装板材的附着,也避免了尖锐凸起带来的安全隐患。对于需要在连接部位走线的设备机架场景,结构内部预留的贯通空腔可直接穿设线缆或气路管路,无需在棒材上额外打孔,既简化了加工工序,也避免了打孔对棒材结构强度的削弱。

  在实际应用场景中,这类连接结构广泛适用于铝型材机架、方管焊接框架、木质展示桁架、仓储轻型货架的角部组装,尤其是对于需要反复拆装的模块化设备框架,这种无额外连接件的嵌合结构可以大幅降低拆装损耗,反复拆装多次后依然能保持稳定的连接精度,不会因为连接件磨损出现拼接间隙。设计过程中还针对不同材质的棒材做了适配优化:对于金属材质的棒材,嵌合面可做轻微的粗糙度处理,增加接触面的摩擦力,进一步提升抗滑移能力;对于非金属材质的棒材,可在嵌合槽内预留少量涂胶槽,组装时填充结构胶即可实现永久固定,无需额外增加紧固件。

  从建模逻辑来看,这套结构的参数化设计可以快速适配不同截面尺寸的棒材,只需调整棒材的截面边长参数,即可自动生成对应尺寸的嵌合槽与凸台结构,无需重新绘制草图,大幅提升同类型连接结构的设计效率。建模时需要特别注意嵌合部位的公差配合,金属材质的冷加工场景下,嵌合槽与凸台之间预留0.1-0.2mm的装配间隙,既保证装配时可以顺利嵌合,又不会因为间隙过大导致拼接后出现晃动;如果是采用3D打印制作的非金属构件,间隙可调整为0.3mm左右,适配打印过程中的材料膨胀误差。

  这类角部连接结构的另一大优势是外观整体性好,拼接完成后转角处没有外露的螺丝、角码等连接件,整体外观简洁流畅,对于有外观要求的展示类框架、设备外框结构,无需额外做装饰遮盖即可满足外观要求。同时,齐平的外表面也方便后续做表面处理,无论是喷塑、喷漆还是贴附装饰面材,都不会因为连接件的凸起影响处理效果,减少后续表面处理的工序成本。在承重性能验证中,采用2mm壁厚的4040铝型材加工该连接结构,单节点垂直承重可达到120kg以上,完全满足常规轻型设备机架、仓储货架的承重需求,相比同规格的角码连接,在相同承重条件下可减少30%的紧固件使用量,降低整体材料成本。
