斜面对接式滑动嵌合连接结构

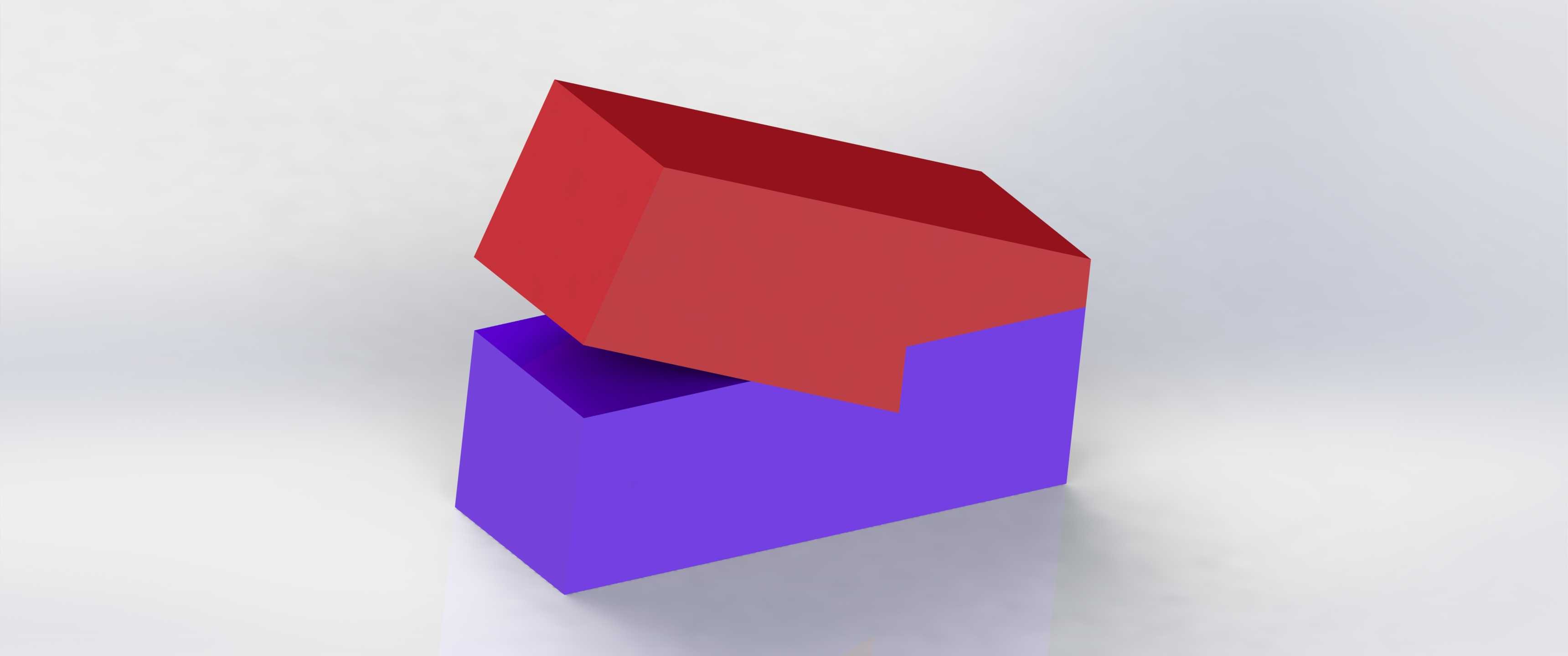

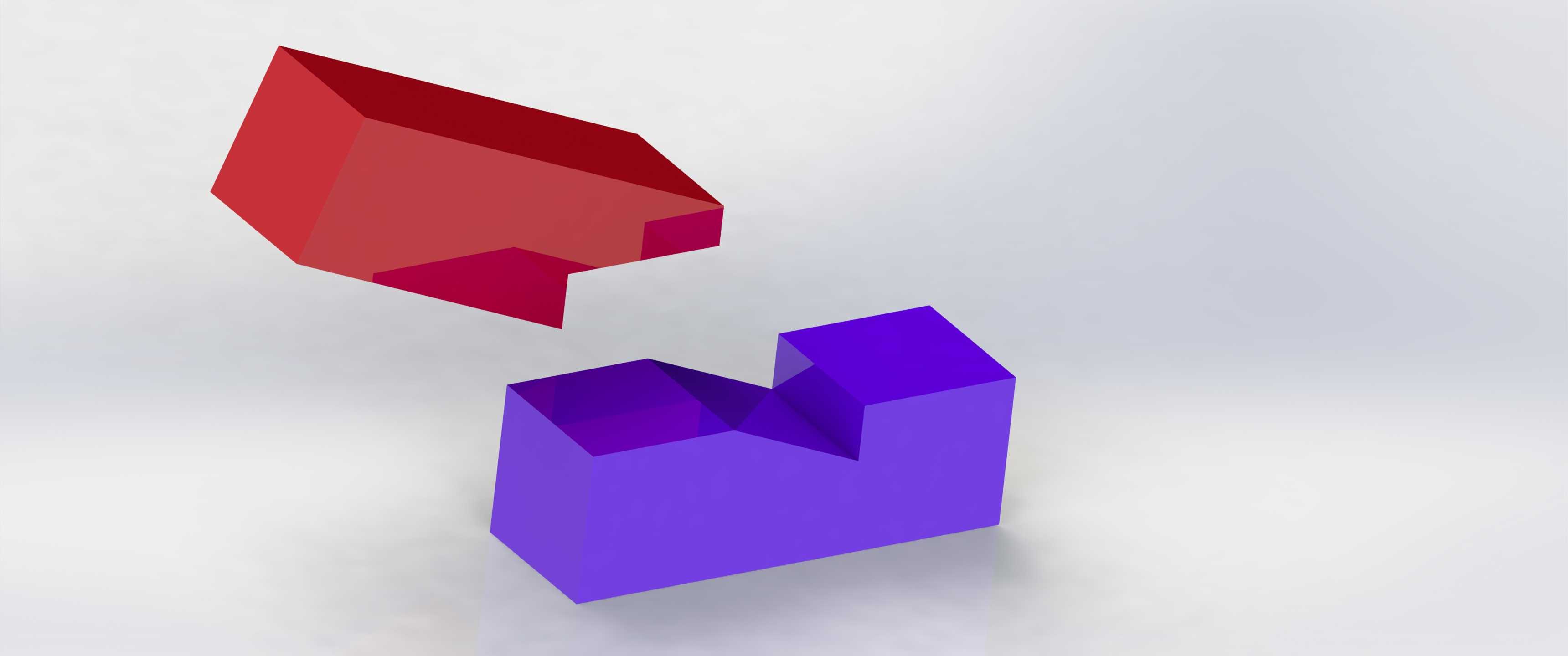

　　在轻工输送线、工装夹具定位、小型模组快换的实际工况里，这类斜面对接的滑动嵌合结构，往往承担着无紧固件快速对位、承载侧向载荷的核心作用，区别于传统平面对接需要额外销钉定位的形式，该结构依靠两个块体的互补斜面实现自导向对位，装配时无需额外对准销孔，仅需沿斜面法向推入即可完成嵌合，对位容错角度可达3度左右，能适配现场装配时的小幅位置偏差，降低人工对位的操作难度。从结构功能来看，两个块体分别为凸台斜切块与凹槽斜切块，凸块的斜面角度与凹槽的斜面角度完全一致，嵌合后两个垂直面完全贴合，可同时承受垂直于安装面的压向载荷与平行于斜面的剪切载荷，在频繁拆装的快换工位中，这种结构不会像平键连接那样出现键槽磨损后定位失效的问题，

　　斜面的自紧特性会在受载时让两个块体贴合更紧密，消除装配间隙带来的窜动。设计这类结构时，首先要确定斜面的倾斜角度，角度过小会导致嵌合后拆卸阻力过大，角度过大则会失去自定位特性，容易受振动脱出，常规工况下选取45度斜面作为基准，再根据实际承载的载荷大小调整斜面的接触宽度，接触宽度过小时局部压应力过大容易造成斜面压溃，接触宽度过大则会增加整体结构的外形尺寸，占用不必要的安装空间。外形尺寸方面，该结构的两个块体均为方正的六面体基础形态，凸块的突出斜台高度与凹槽的切入深度完全匹配，安装时两个块体的底面处于同一安装基准面，可直接通过底面的安装孔固定在对应的安装基板上，无需额外调整安装高度，安装边界的长宽尺寸均控制在常规模组安装的通用尺寸范围内，

　　可直接替换同尺寸的平面对接接头，不需要改动周边的安装孔位。在实际应用场景中，这类结构常被用在小型工装的快换模板连接、输送线的分段导轨对接、小型设备的翻盖定位结构上，相比螺栓连接的形式，拆装效率可提升60%以上，且不需要额外的拆装工具，仅靠手动即可完成对接与拆卸，在需要频繁更换工装的生产线上，能大幅减少换型等待时间。结构的滑动配合面设计时预留了合理的配合间隙，既保证推入时的顺畅度，不会出现卡滞现象，又能控制嵌合后的横向窜动量在0.1mm以内，满足大部分工装定位的精度要求，斜面的边缘处做了微小的倒角处理，避免装配时锐角刮伤操作人员，同时也能在对位时起到初步导向的作用，即使两个块体存在小幅的位置偏移，倒角也能将凸块引导进入凹槽内。

　　从受力特性来看，当结构承受垂直方向的冲击载荷时，斜面会将载荷分解为垂直于斜面的正压力与沿斜面的分力，两个块体的贴合面会产生一定的摩擦力，阻止块体沿斜面脱出，不需要额外设置锁止结构即可实现可靠连接，在振动幅度不大的工况下可直接使用，若应用在振动较强的设备上，仅需在侧面加装一个小型的紧定螺钉即可防止松脱，整体结构的零件数量少，加工难度低，普通的铣削设备即可完成加工，不需要特殊的加工工艺，制造成本远低于带定位销的快换接头。
