螺纹连接式液压蓄能器三维结构设计

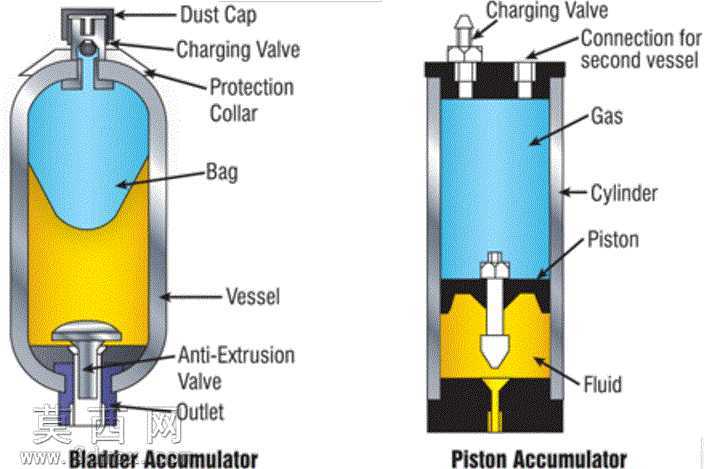

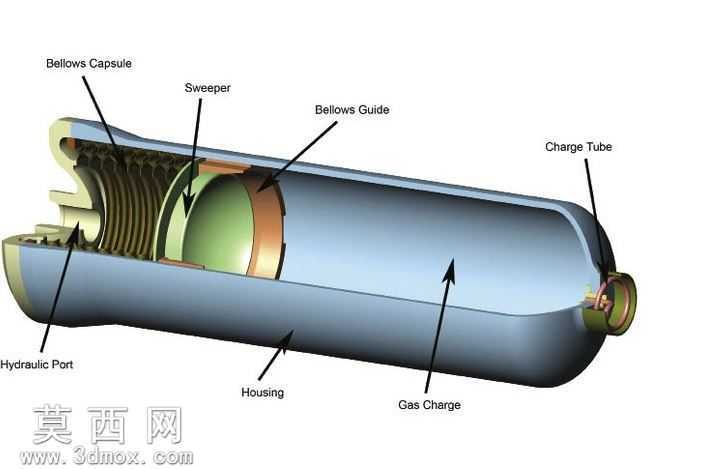

本作品为螺纹连接式液压蓄能器的三维建模成果，建模过程严格遵循液压元件的通用设计规范，首先梳理蓄能器的核心功能逻辑：作为液压系统中的储能与压力缓冲部件，该结构需要兼顾密封可靠性、连接便捷性与压力耐受能力，因此建模阶段优先完成核心腔体的参数化搭建，以回转体特征为基础，通过草图绘制腔体的内外轮廓曲线，经旋转凸台命令生成主体承压壳体，保证壳体内壁的光滑度，避免应力集中点影响承压性能。针对螺纹连接部位，建模时采用真实螺纹牙型的参数化生成方式，而非简化的贴图示意，按照公制密封管螺纹的标准参数绘制牙型轮廓，通过螺旋线扫描切除生成完整的螺纹结构，同时在螺纹根部设计过渡圆角，模拟实际加工中的工艺倒角，既还原真实零件的加工特征，也保证后续装配时螺纹副的干涉检查能够准确开展。在密封结构的建模上，分别在端盖与壳体的配合面、油口连接位置设计了密封槽结构，密封槽的宽度、深度参数参照O型密封圈的标准安装尺寸设定，保证虚拟装配时密封圈能够处于合理的压缩量区间，还原蓄能器的密封设计逻辑。整体建模过程中对各零部件的装配关系进行了严格约束，壳体与端盖采用同轴心配合加端面贴合约束，螺纹副添加螺旋配合模拟真实的旋合装配过程，油口接头与壳体的连接同样采用同轴加端面约束，所有配合关系均符合实际液压元件的装配工艺要求。材质渲染阶段，为承压壳体赋予合金钢材质，调整材质的粗糙度与金属反光参数，模拟高压液压元件常用的调质处理后的金属质感；密封件赋予丁腈橡胶材质，调整材质的漫反射颜色与哑光属性，区分橡胶与金属部件的视觉差异；螺纹部位特意保留了加工纹理的细节表现，通过表面纹理贴图还原螺纹加工后的细微刀痕效果，提升模型的真实感。结构设计上充分考虑蓄能器的工作原理，腔体内部预留了足够的储能介质容纳空间，油口位置设计了平缓的流道过渡，避免液压油进出时产生过大的压力损失，端盖部位的结构预留了充气阀的安装位置，符合隔膜式或者活塞式蓄能器的常规结构布局，整个模型的所有特征均具备可编辑性，可根据不同的压力等级、容积需求调整参数，适配不同液压系统的设计选型参考需求。
