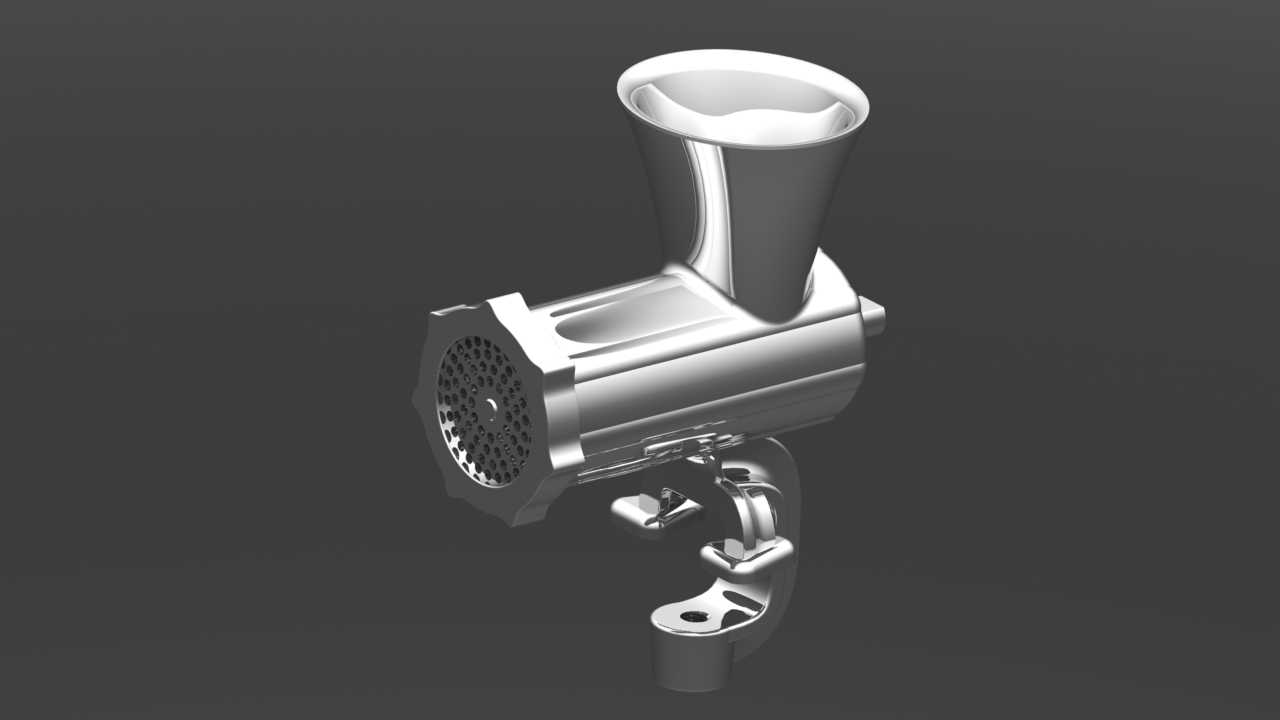

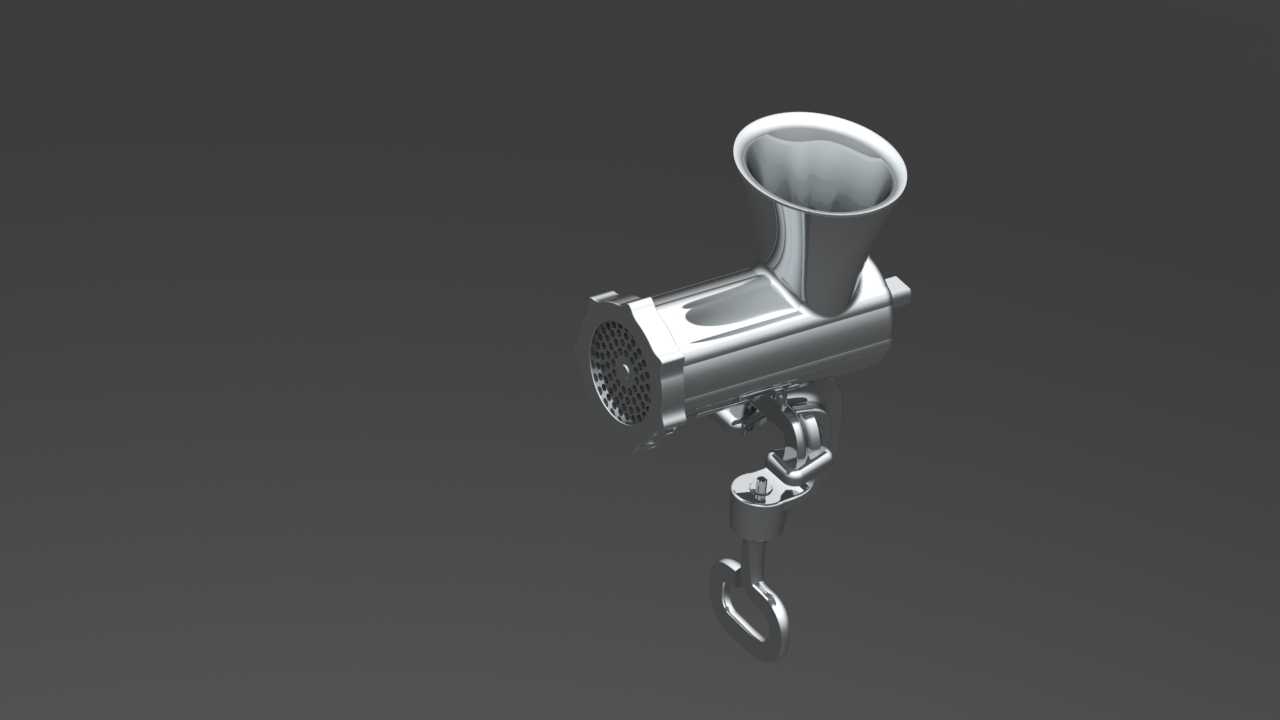

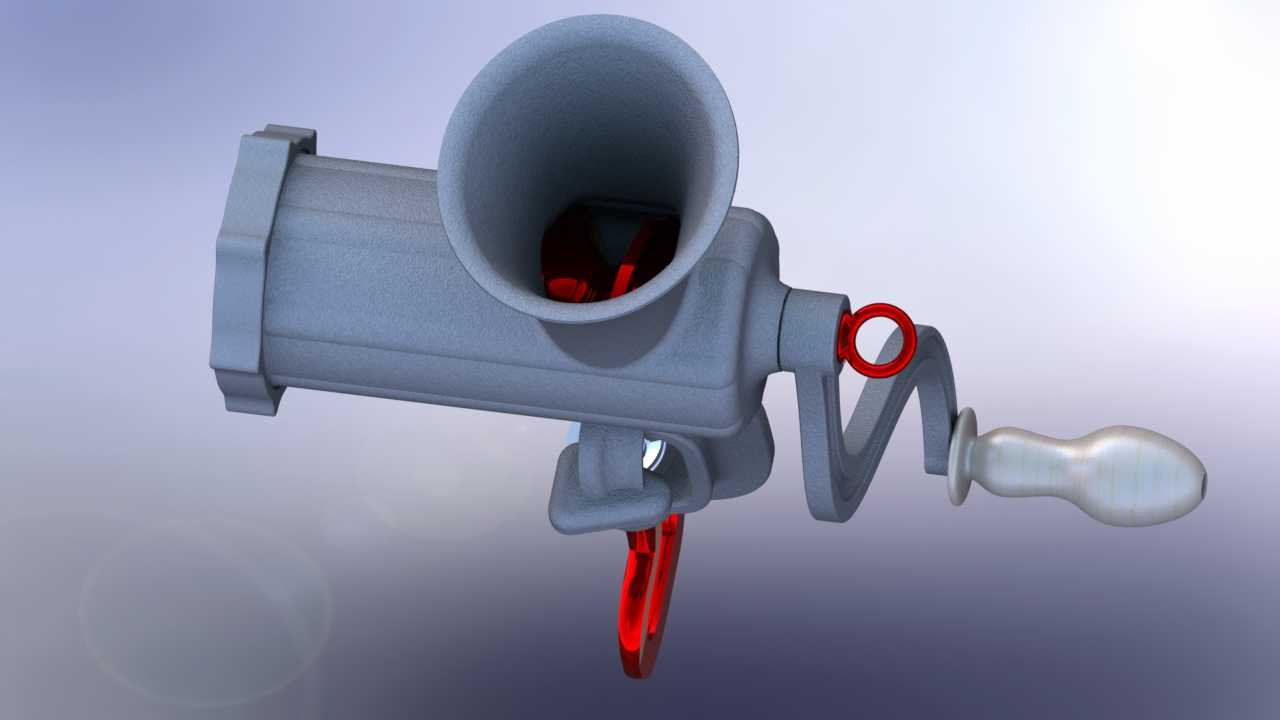

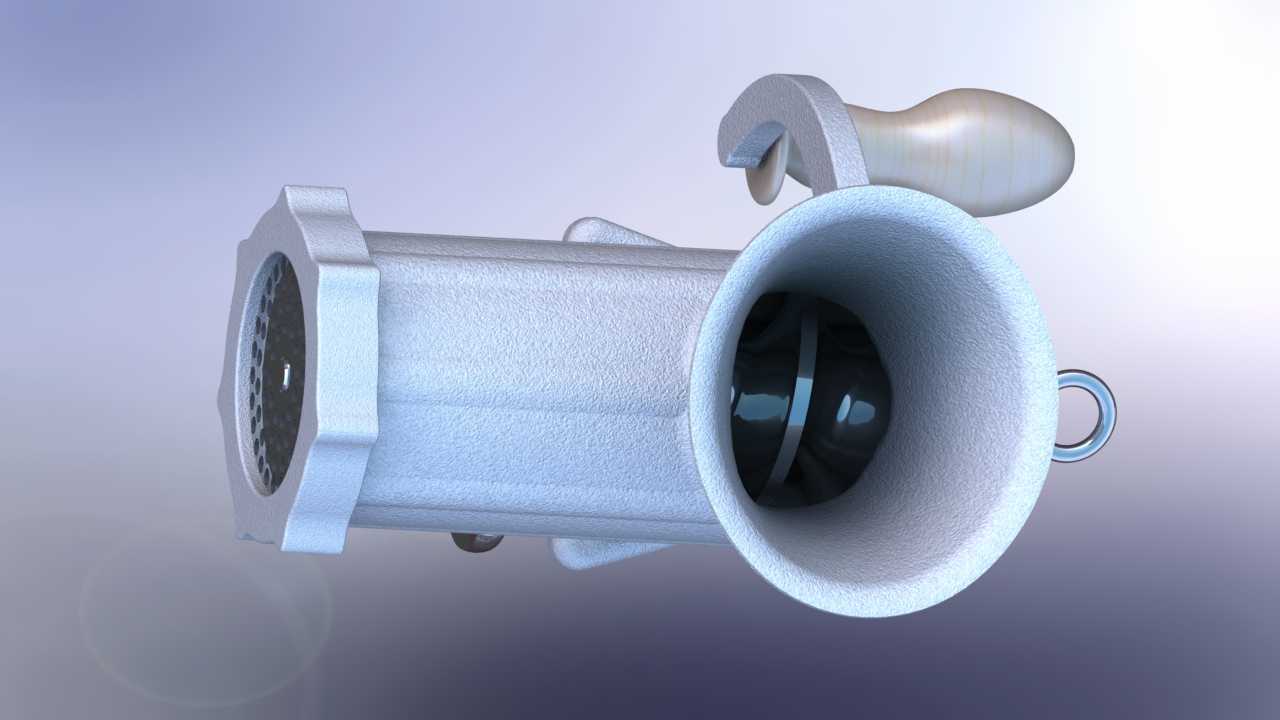

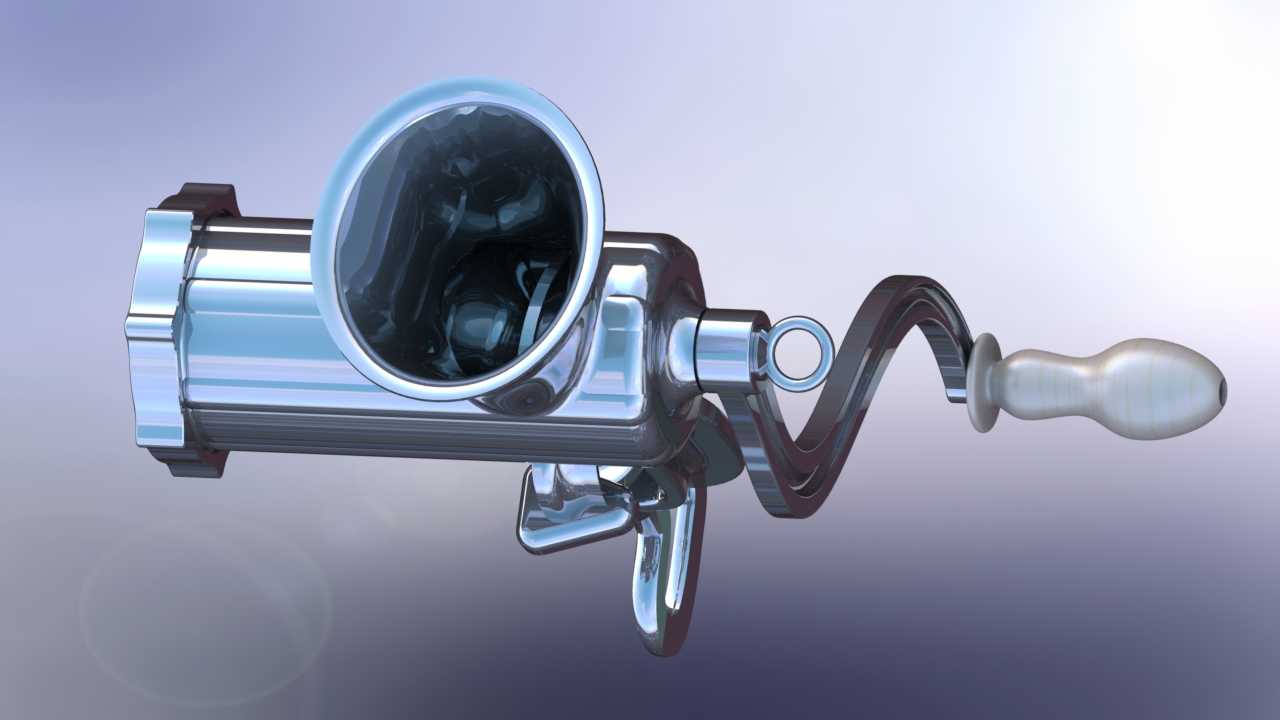

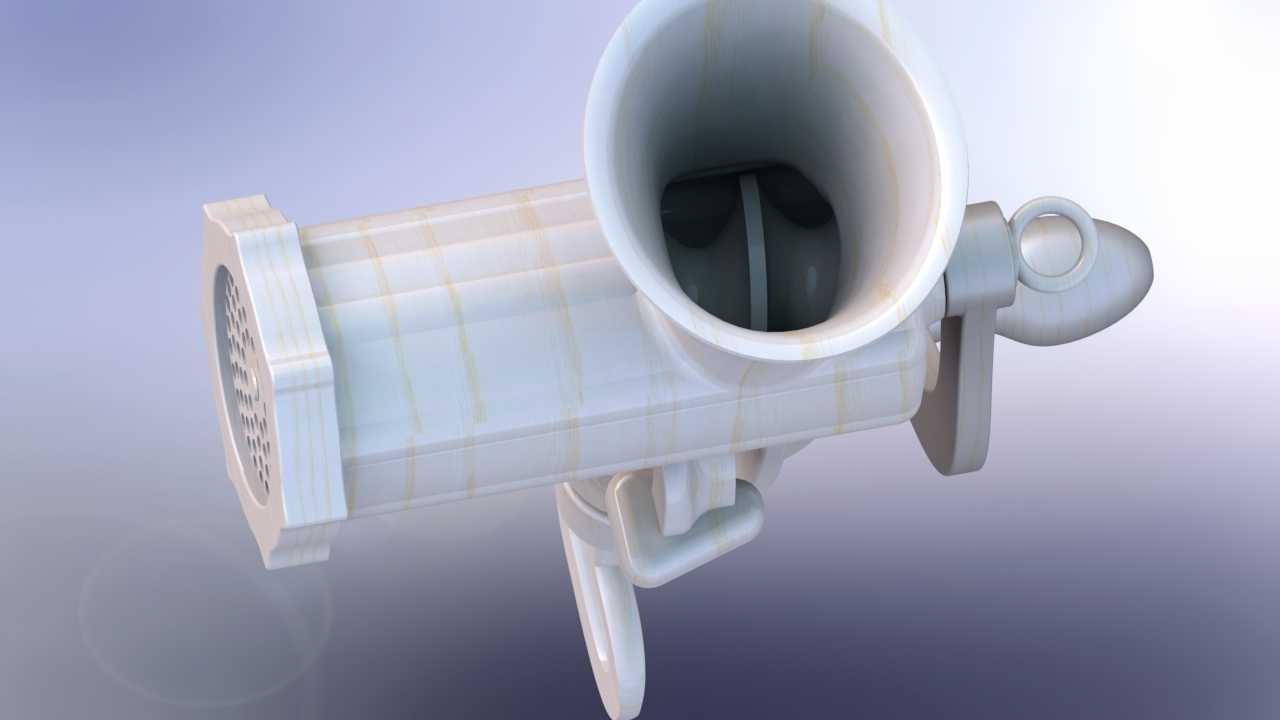

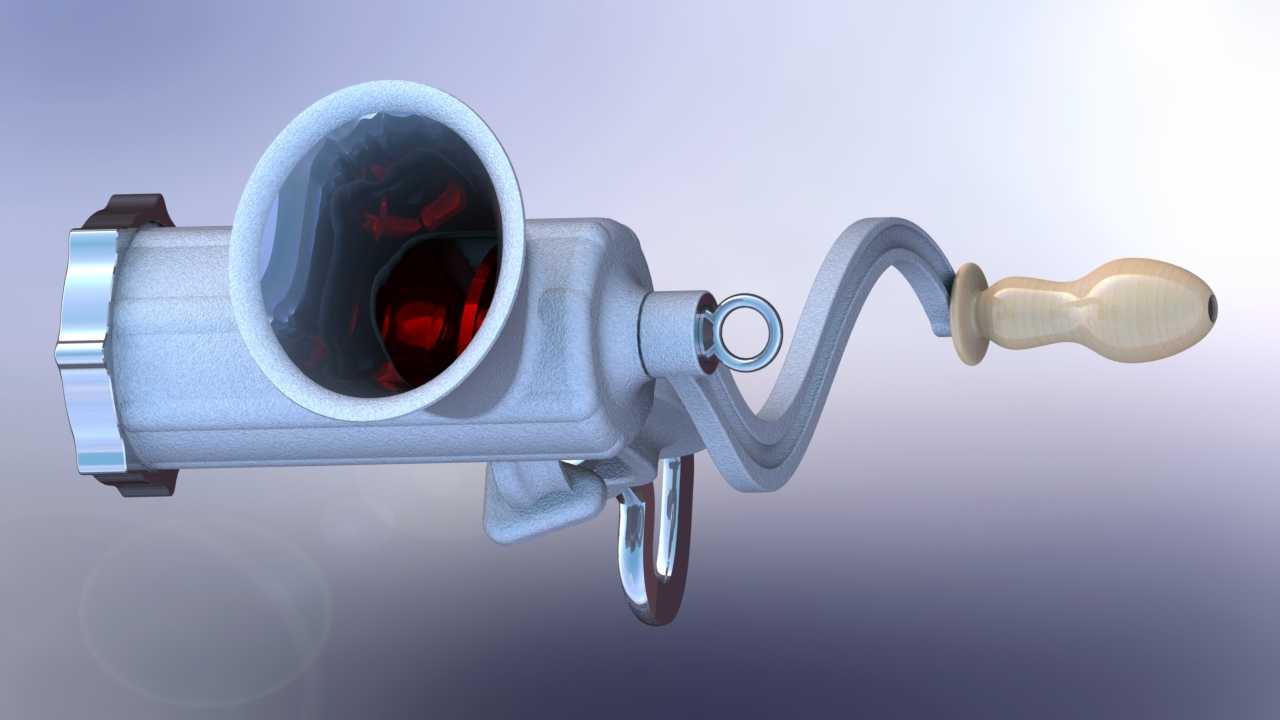

手动曲柄式家用绞肉设备三维结构

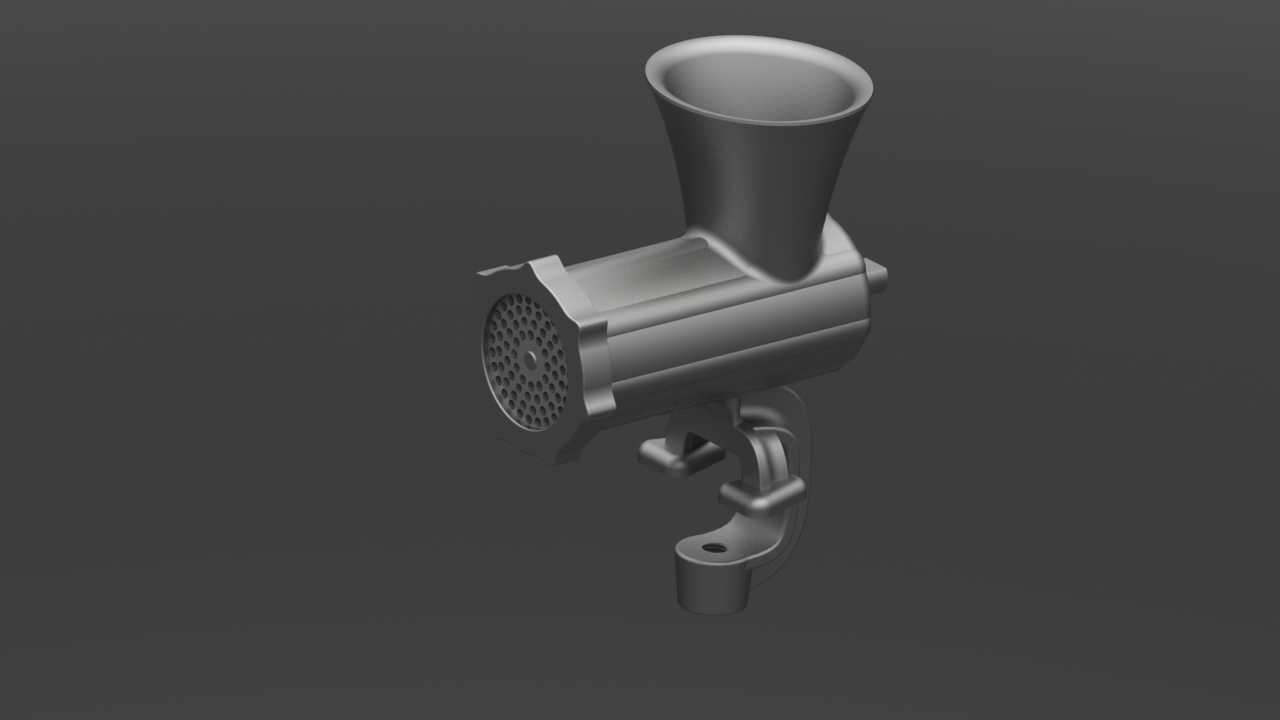

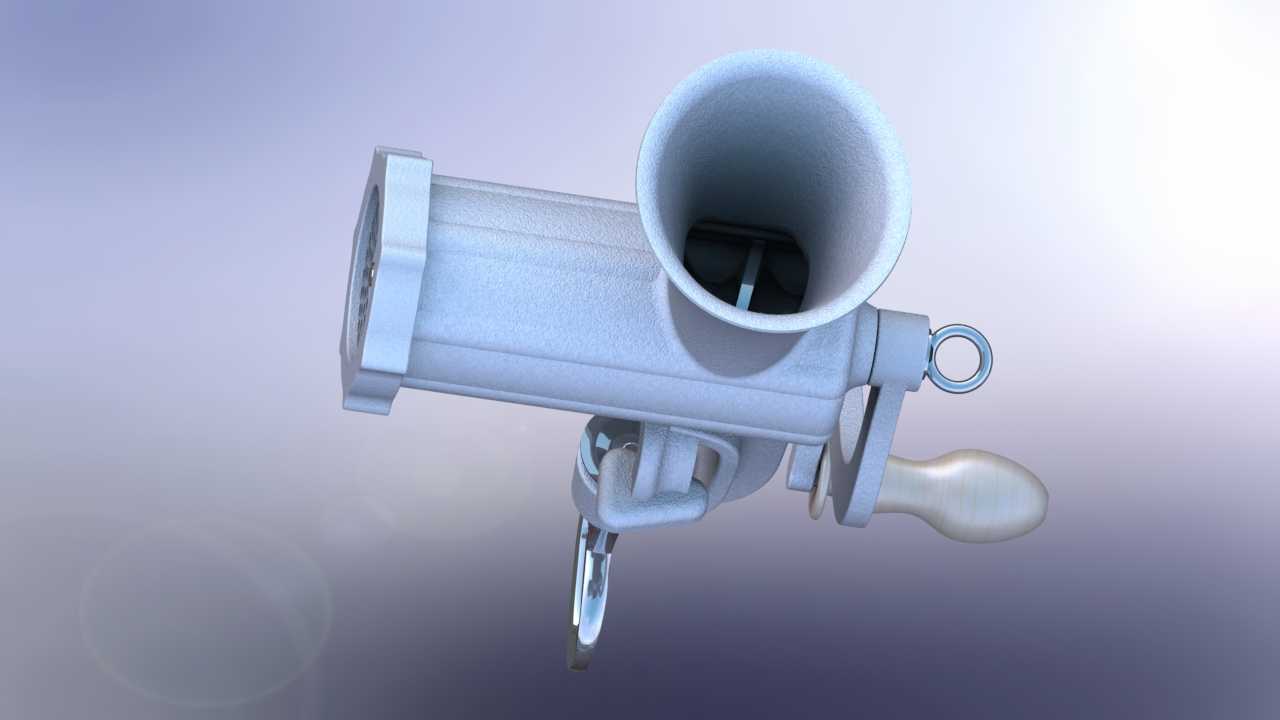

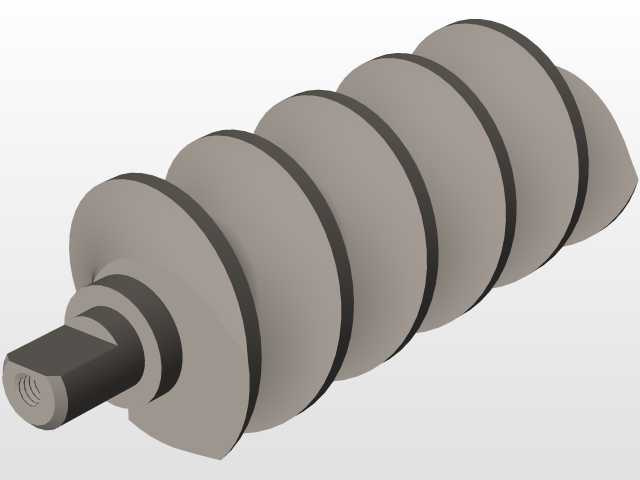

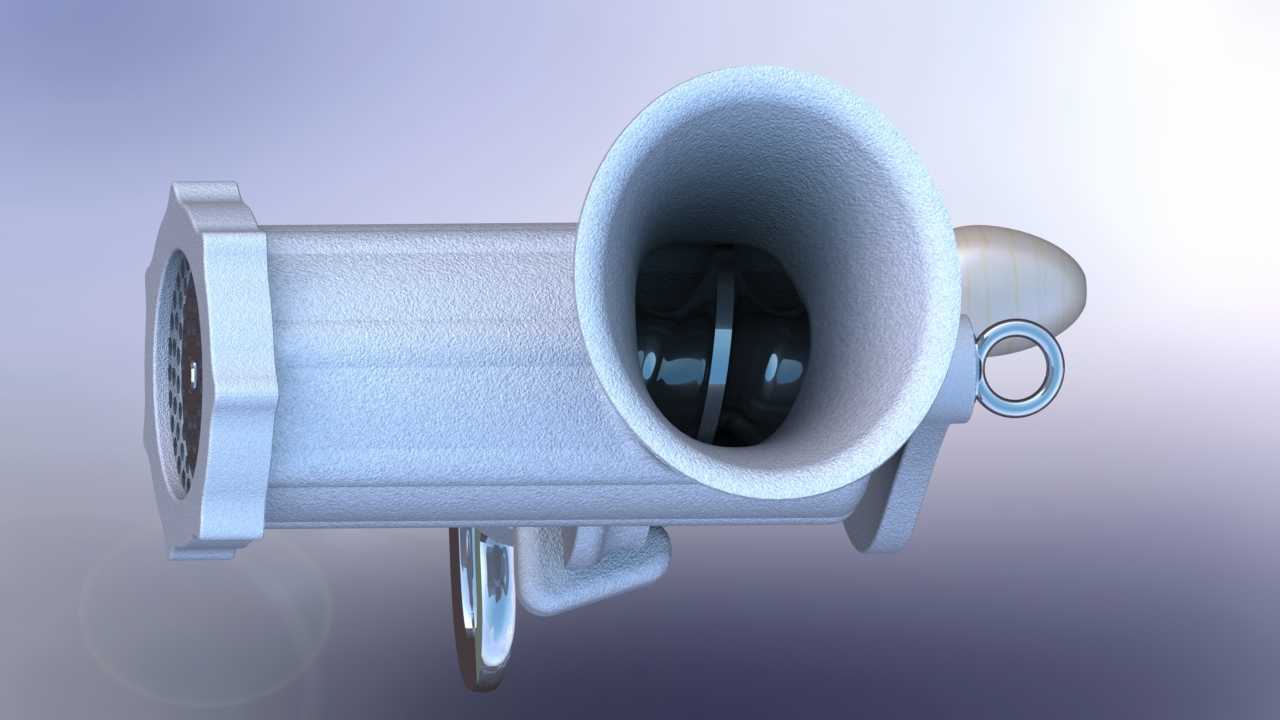

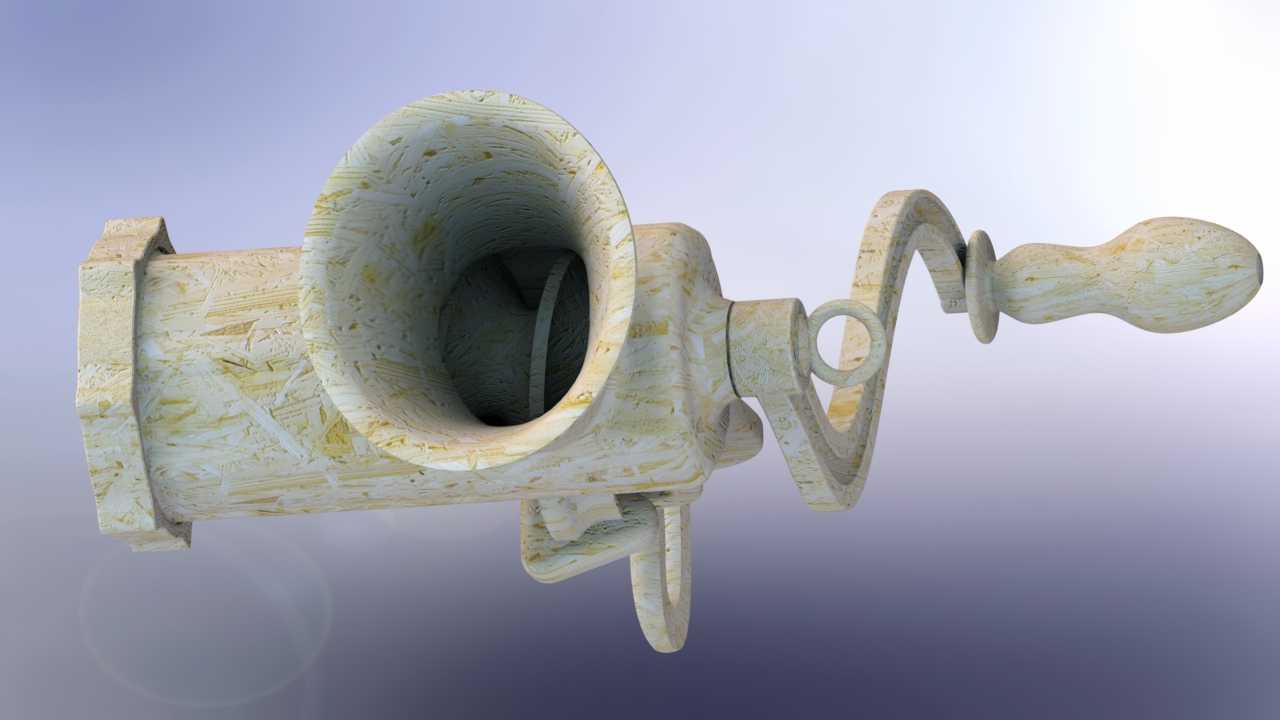

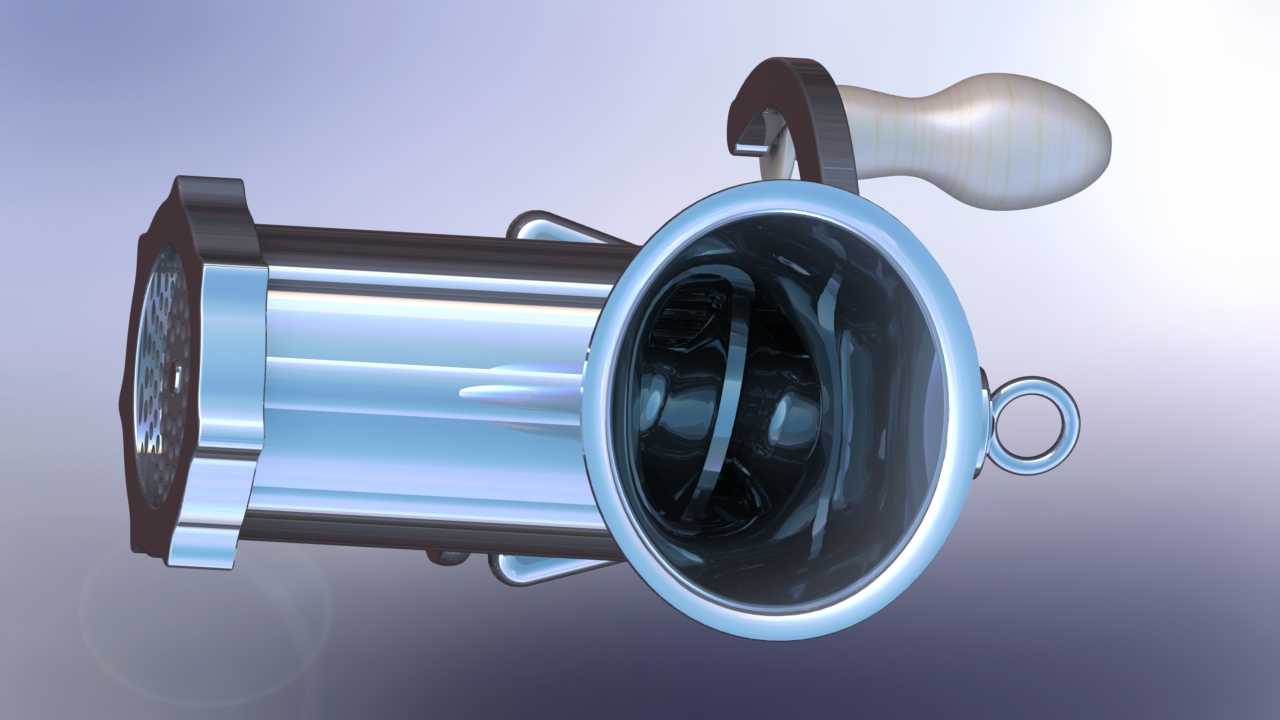

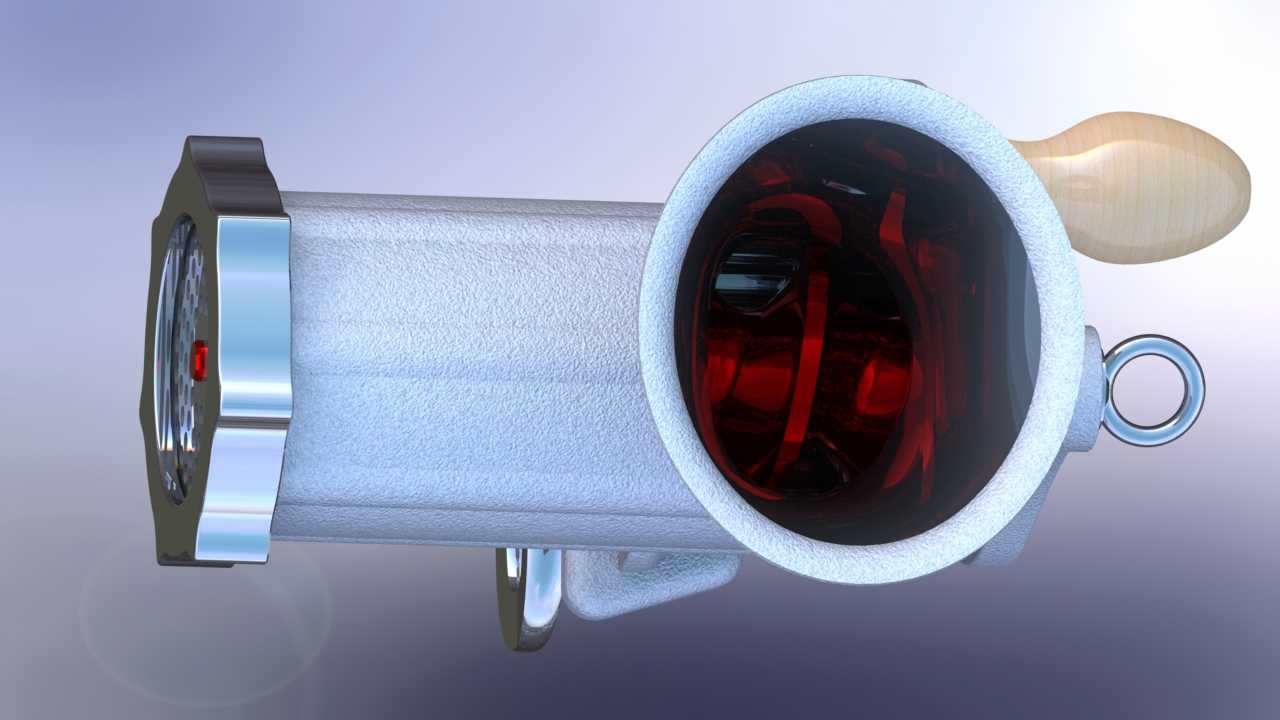

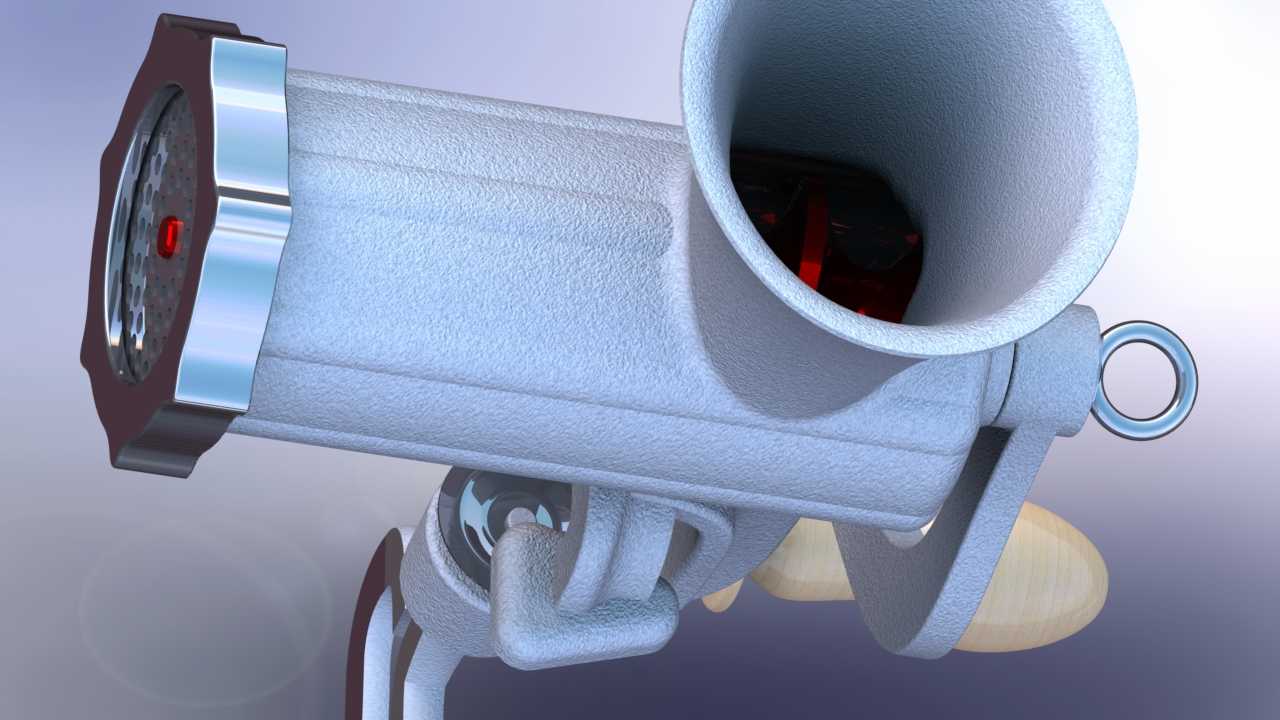

　　这款手动绞肉设备的结构设计，完全贴合小型餐饮门店、家庭厨房的肉制品粗加工场景，不需要外接电源，依靠人力驱动曲柄即可完成作业，在无供电的户外聚餐、流动摊位场景下也能稳定使用，相比电动绞肉设备，它的故障点更少，拆解清洗的步骤更简单，不会出现电路受潮短路、电机过载烧毁的问题，日常维护只需要定期给传动螺杆涂抹食品级润滑脂即可。从功能实现逻辑来看，设备前端的广口进料斗做了外翻卷边处理，操作人员推送肉块时不会被锐边划伤，进料腔内部的螺旋输送杆采用变螺距设计，靠近进料口的位置螺距更大，能顺畅承接投入的肉块，随着螺杆向出料端推进，螺距逐渐收窄，对肉块的挤压力持续提升，既可以把肉块稳定推向末端的十字绞刀，又能避免肉块在腔体内打滑空转。

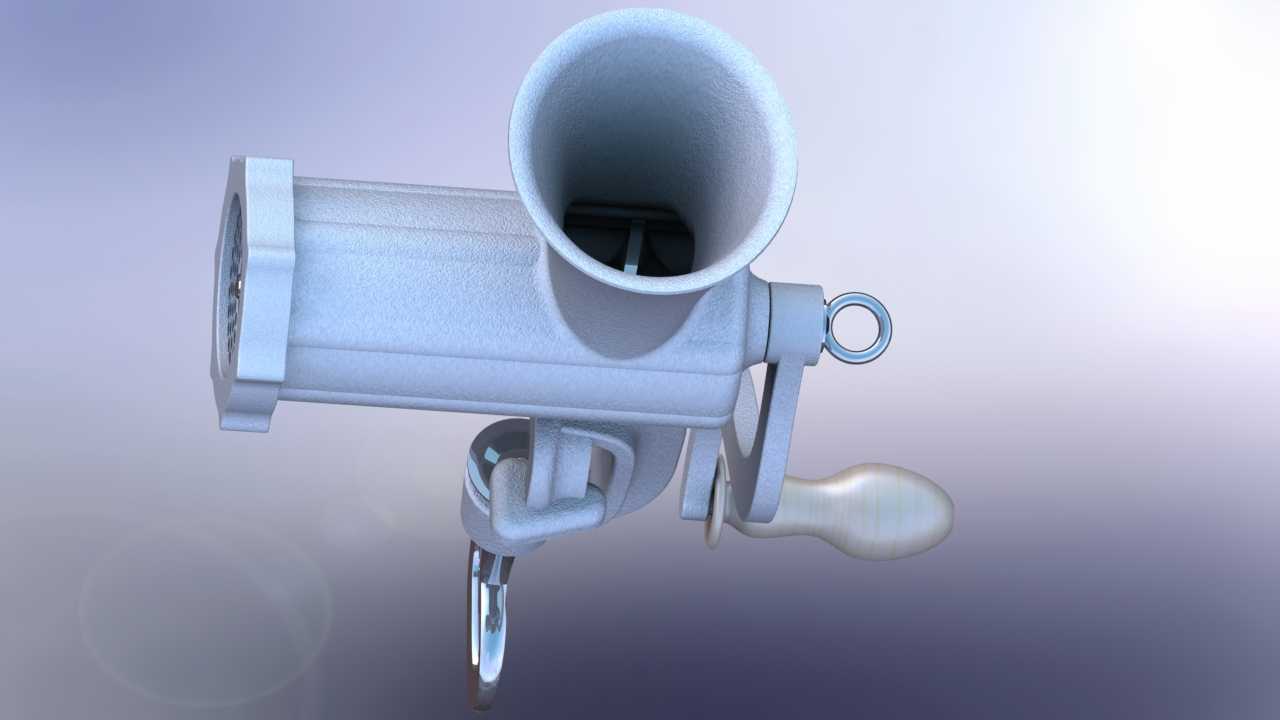

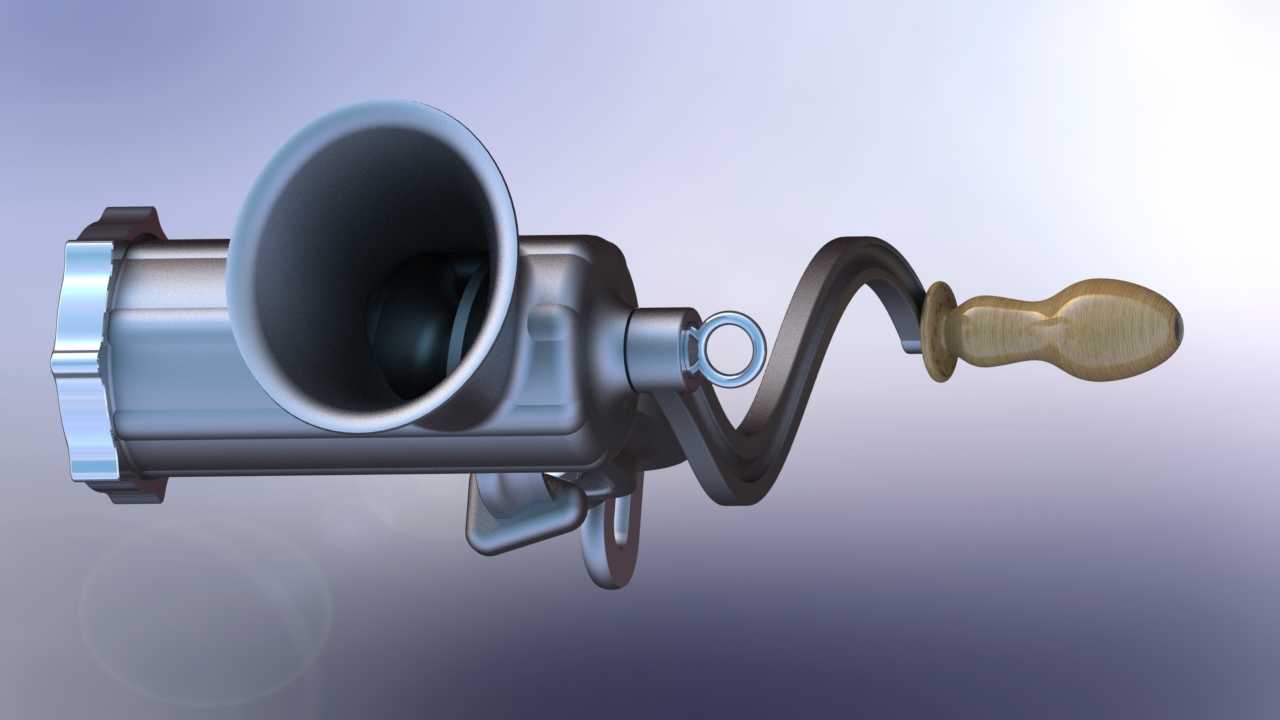

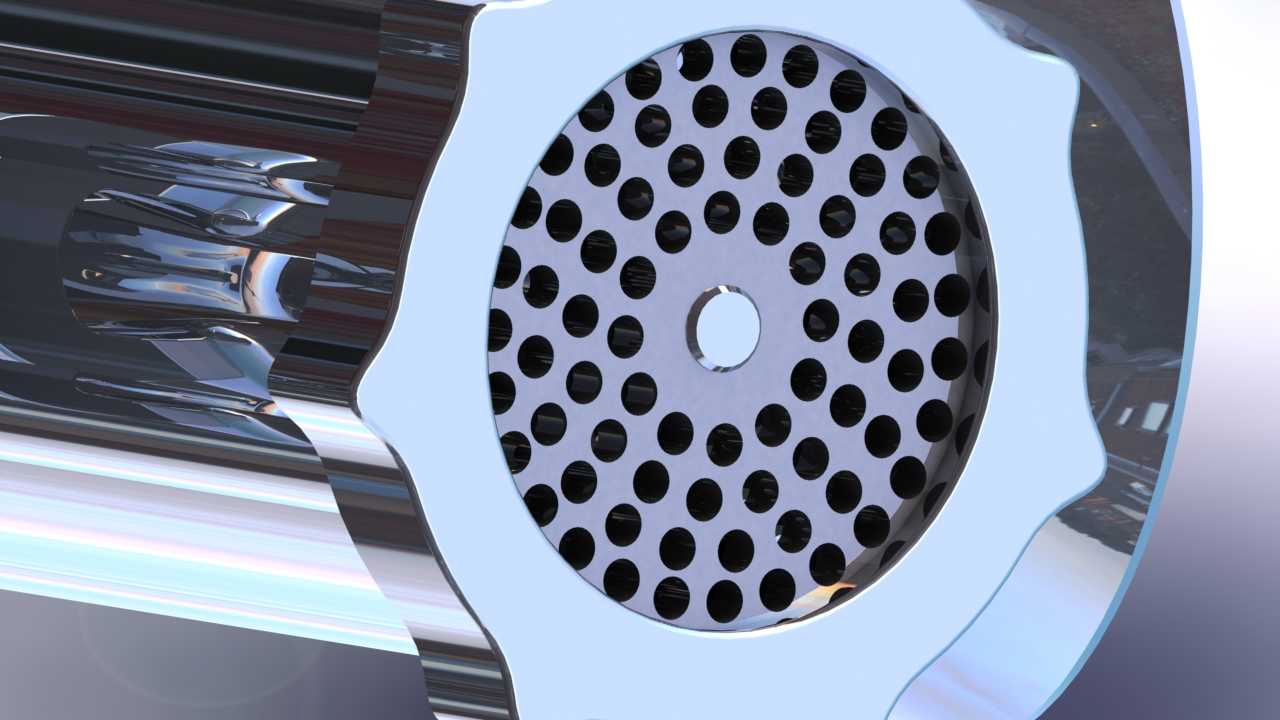

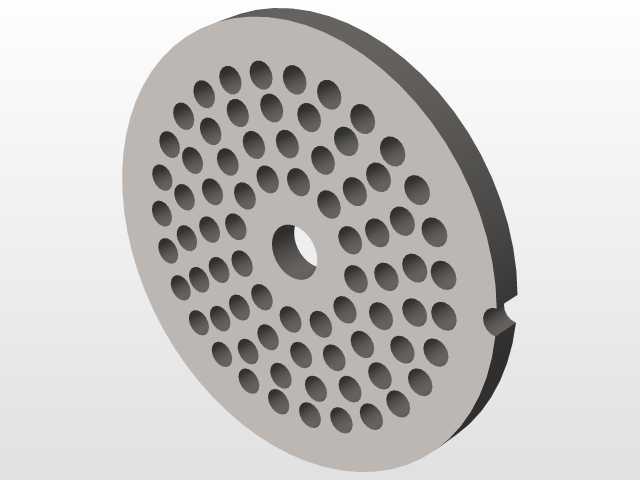

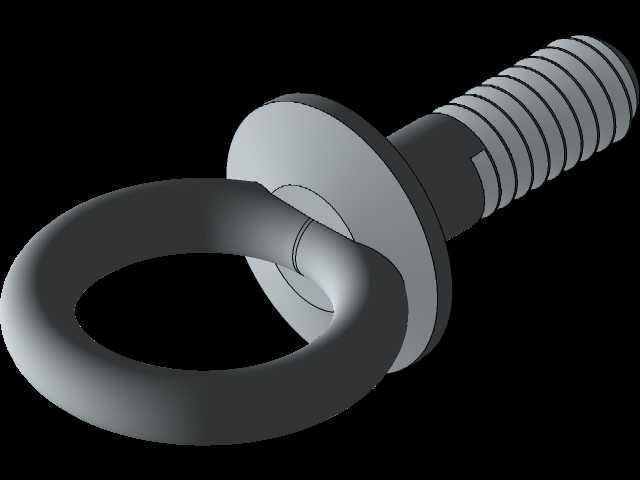

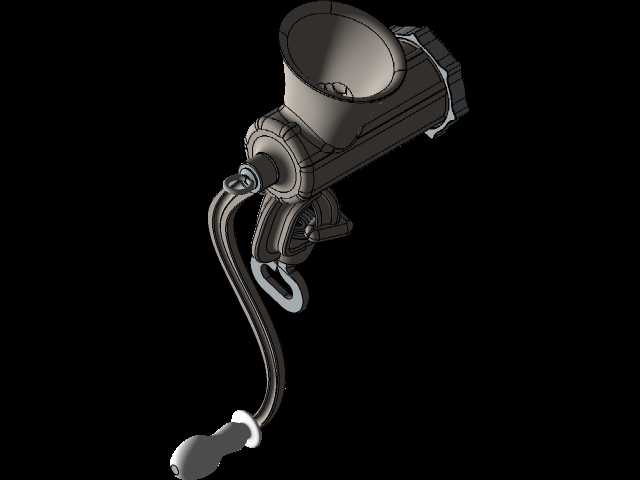

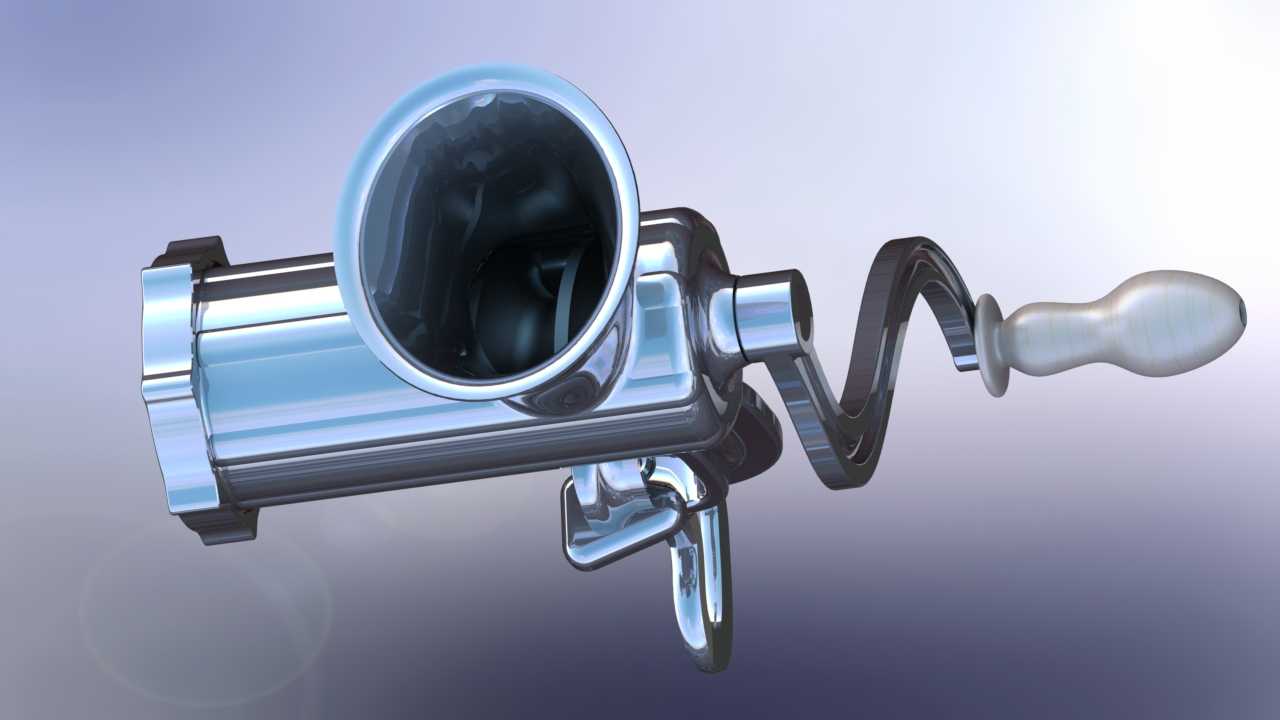

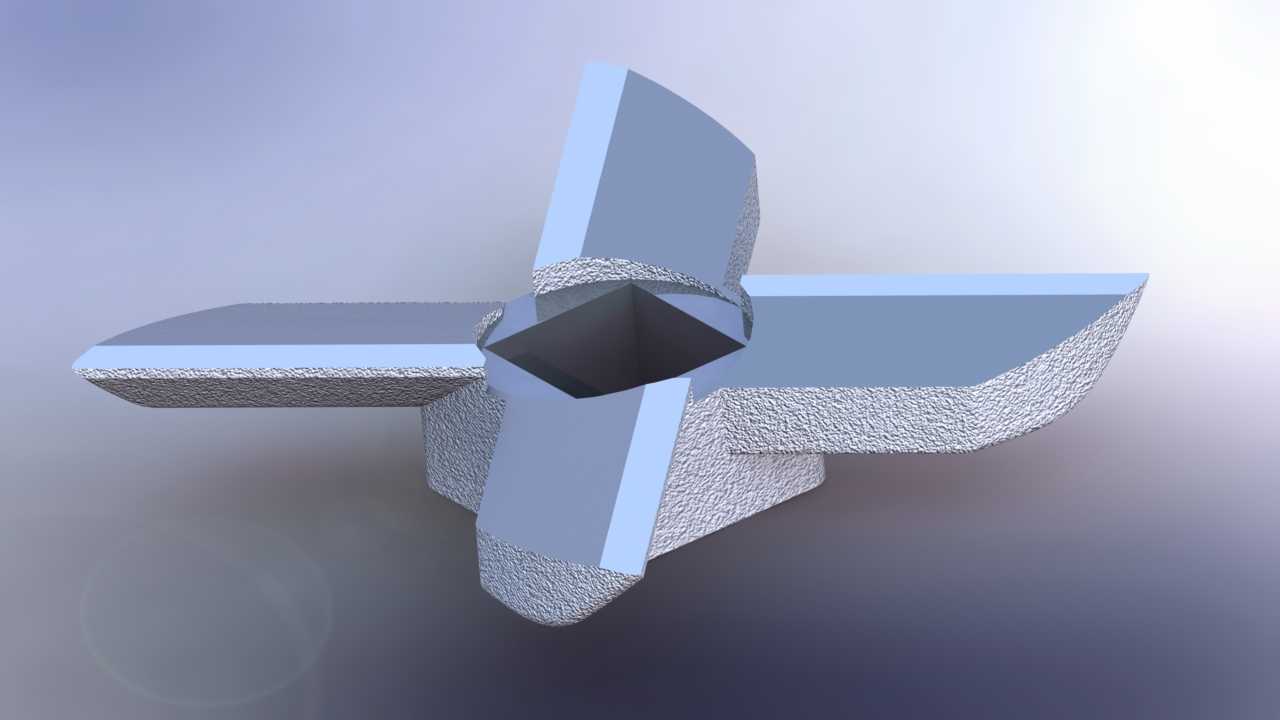

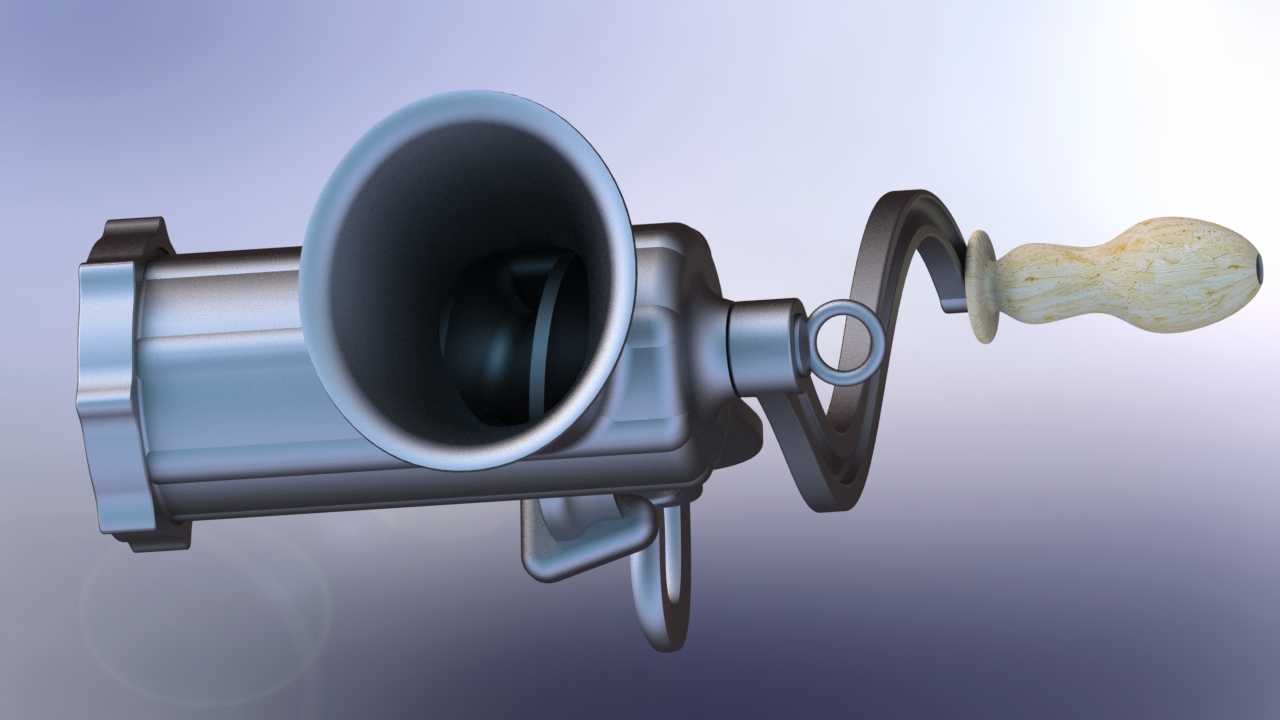

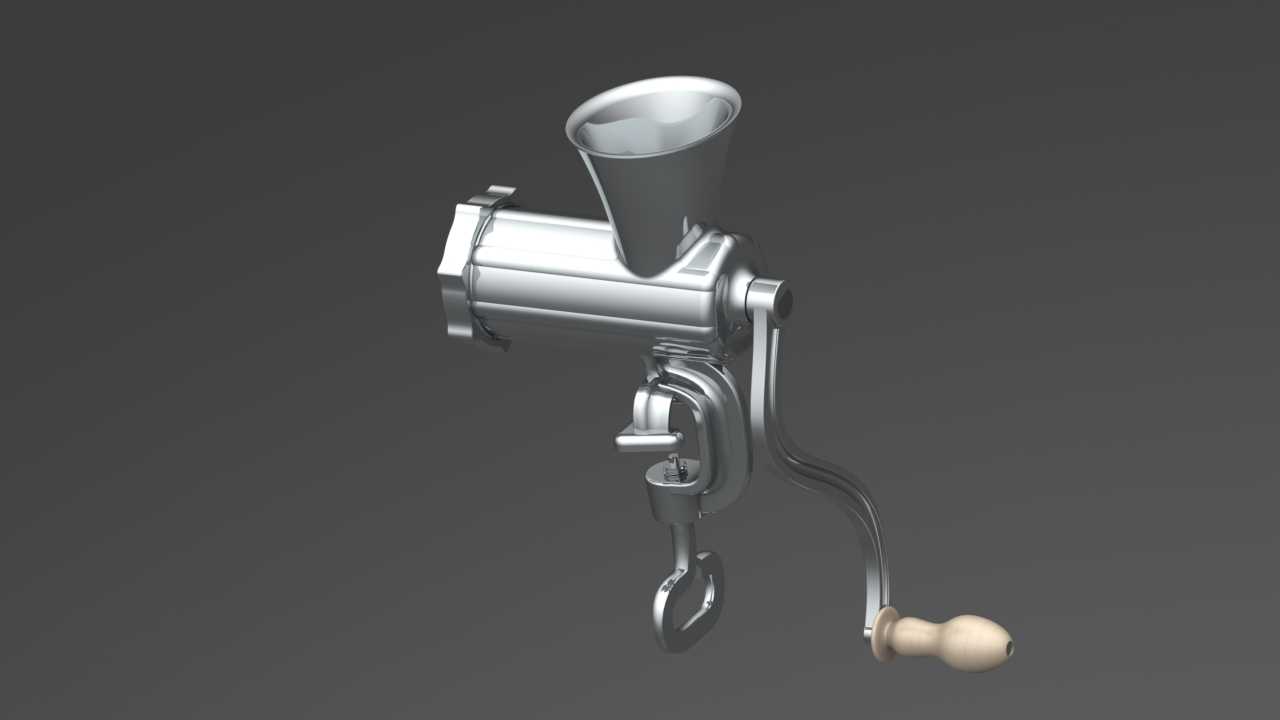

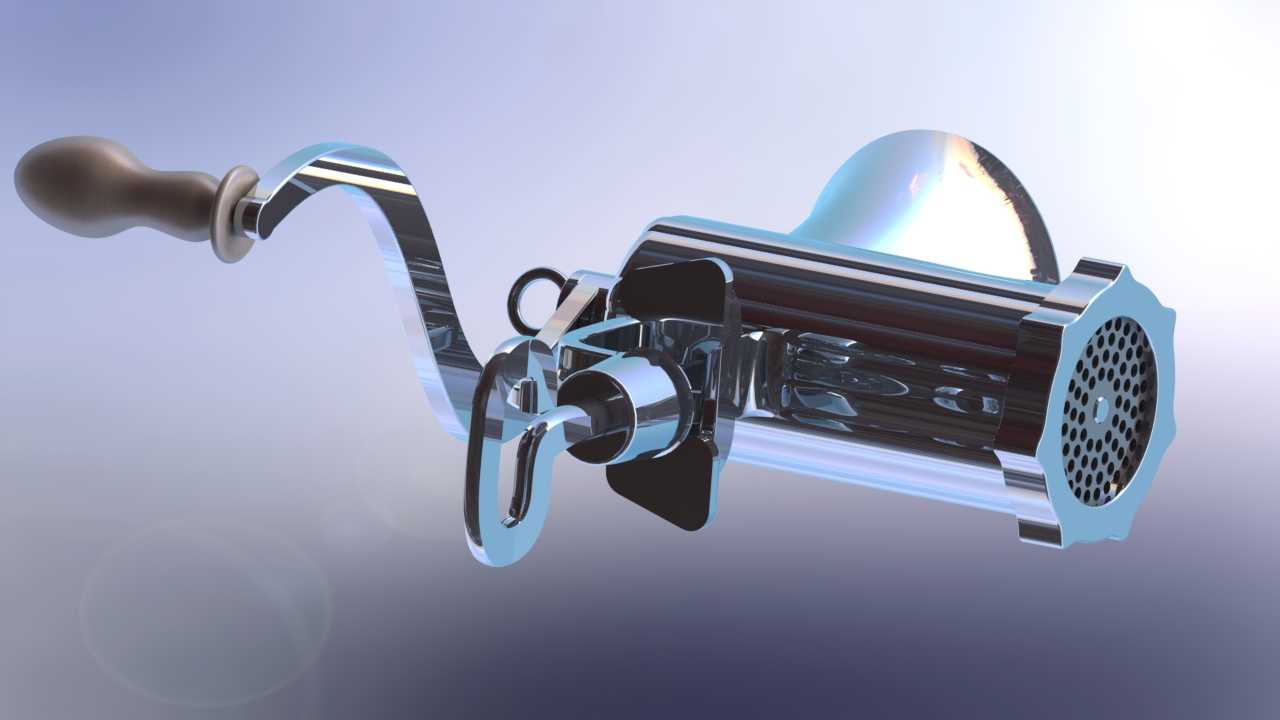

　　绞刀与出肉孔板采用贴合面研磨工艺，两者的配合间隙控制在0.1毫米以内，不会出现肉块被挤压成泥状却未被切碎的情况，更换不同孔径的出肉板，就能调整成品肉馅的颗粒度，既可以加工粗颗粒的肉馅用来制作包子、饺子馅料，也能更换小孔板加工细腻的肉糜用来制作香肠、肉丸。设备的驱动端采用S形曲柄结构，曲柄末端的木质握把做了圆弧收腰处理，握持时贴合手掌轮廓，摇转时的力臂长度经过反复测算，成年人单手握持摇转时，施加在握把上的力不需要超过150牛就能顺利绞切冻硬的五花肉块，长时间操作也不会出现手腕酸胀的问题。曲柄与机身的连接位置设置了金属吊环，既可以在收纳时穿绳悬挂，节省台面存放空间，也能在作业时用卡扣将机身固定在桌沿，避免摇转过程中机身移位。

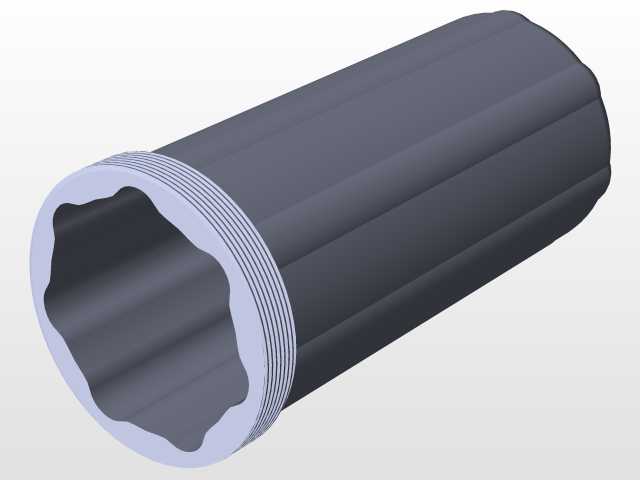

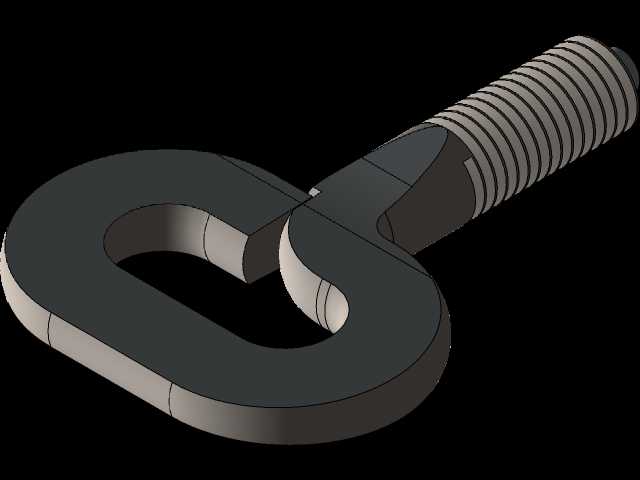

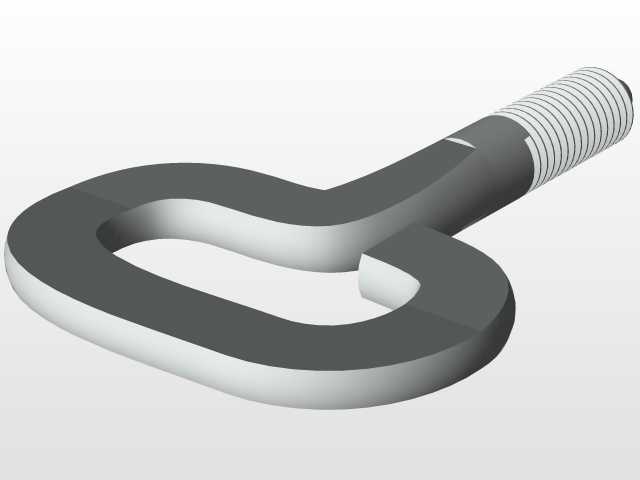

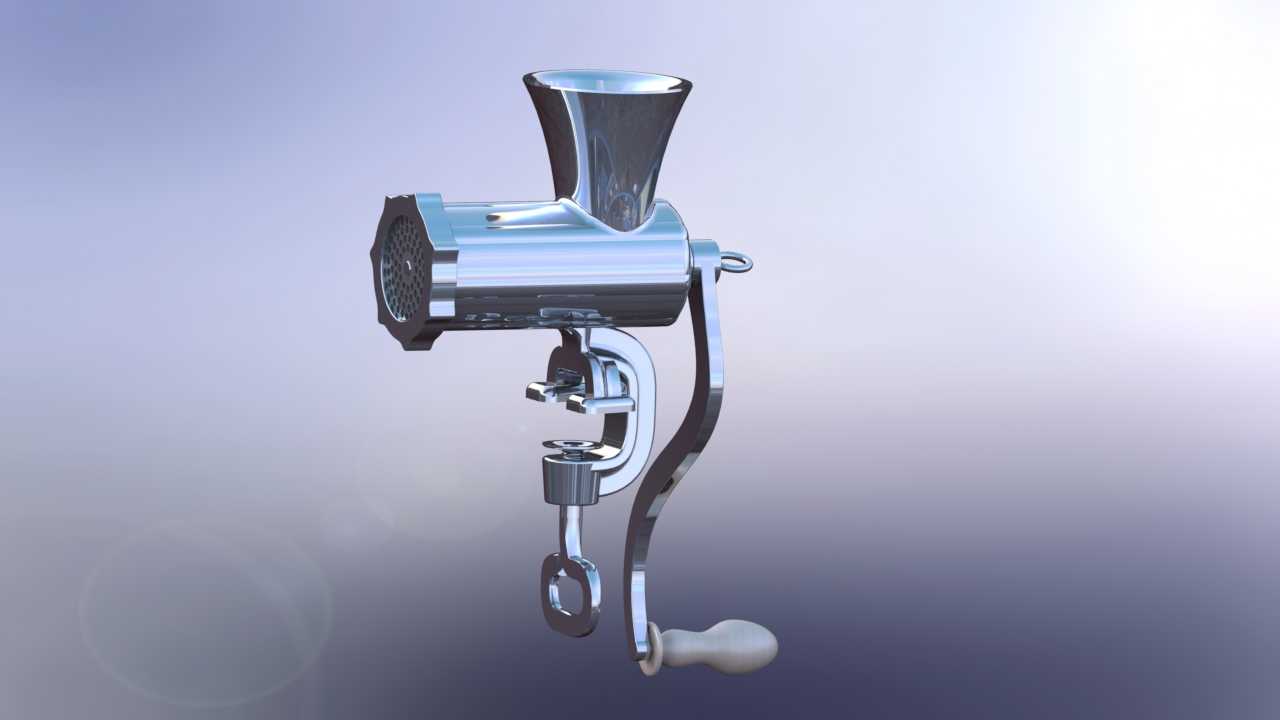

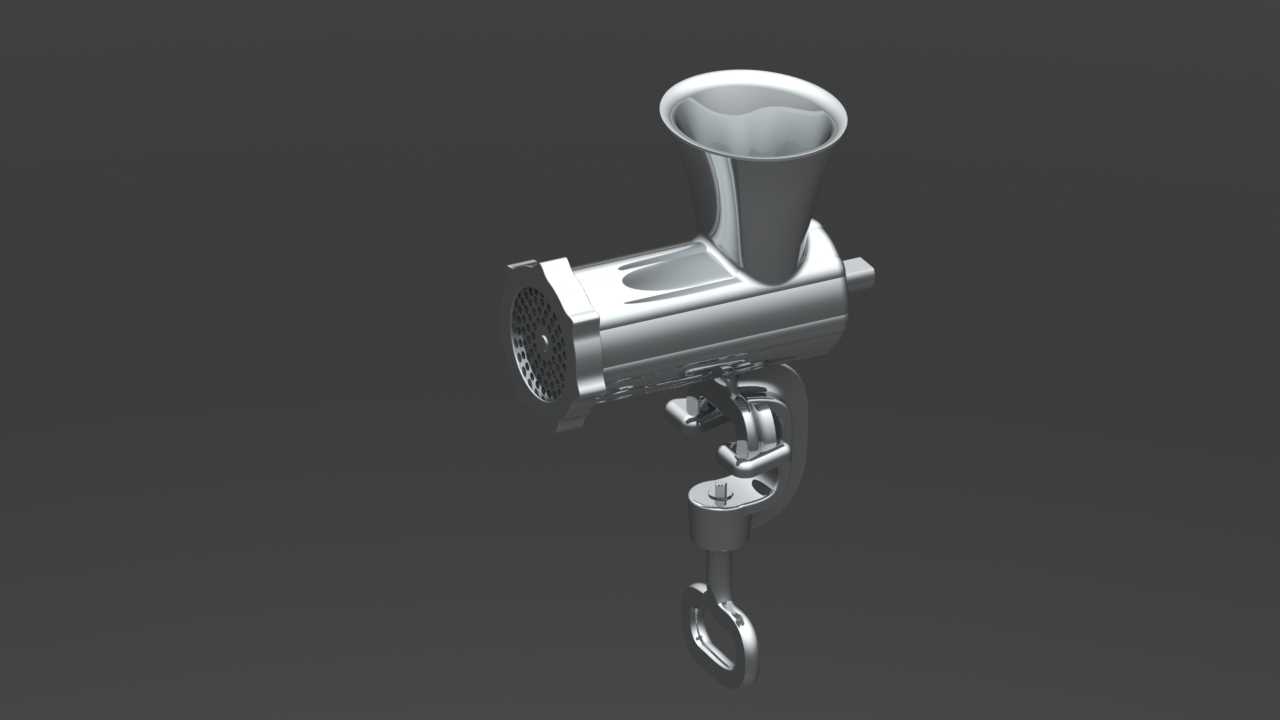

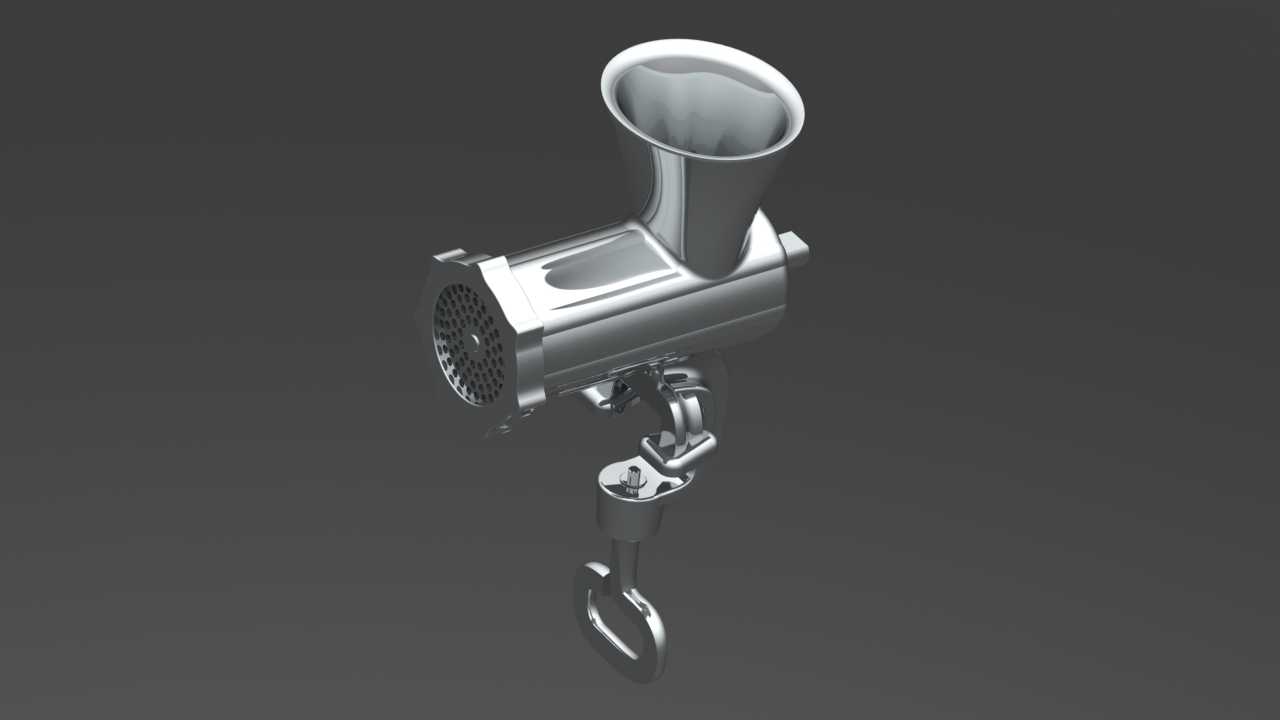

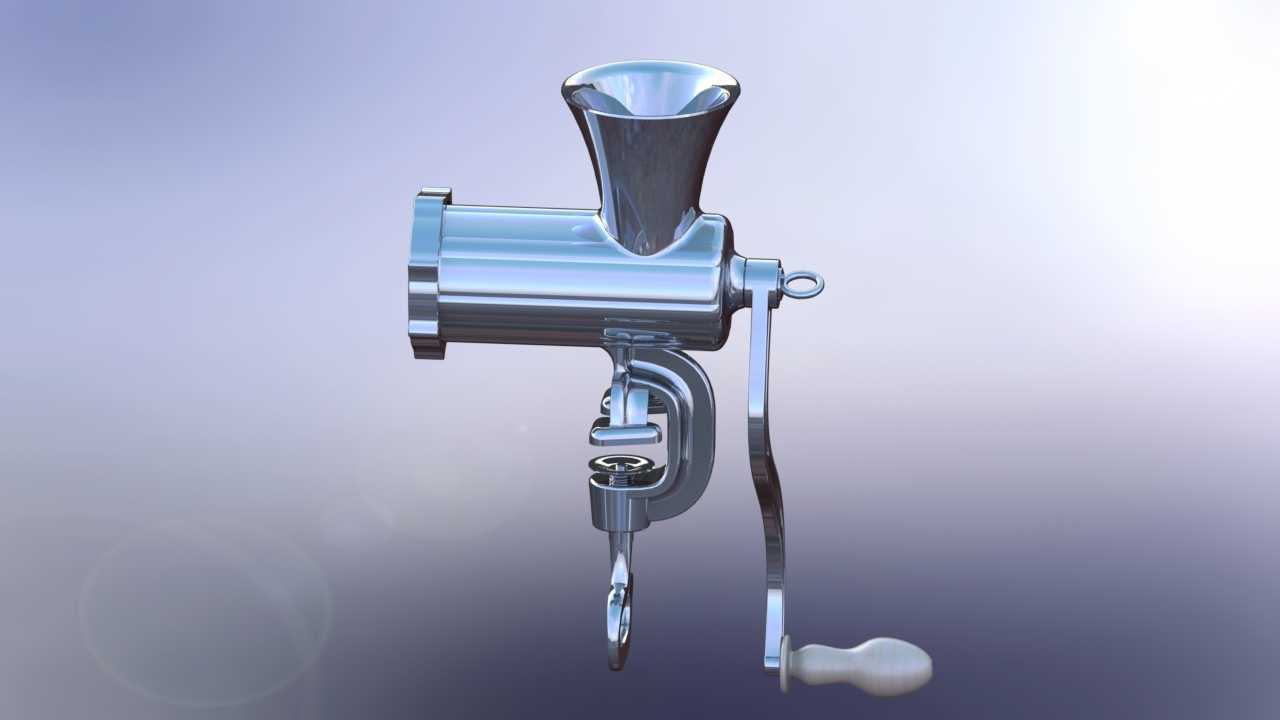

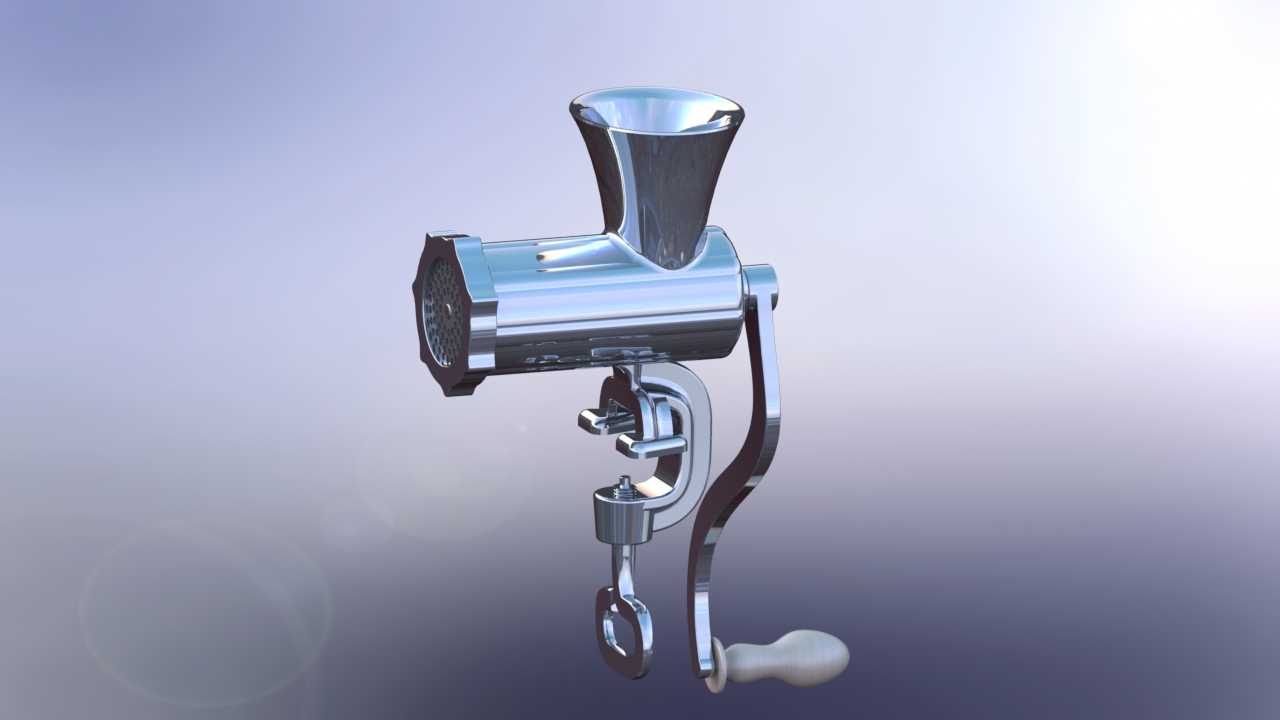

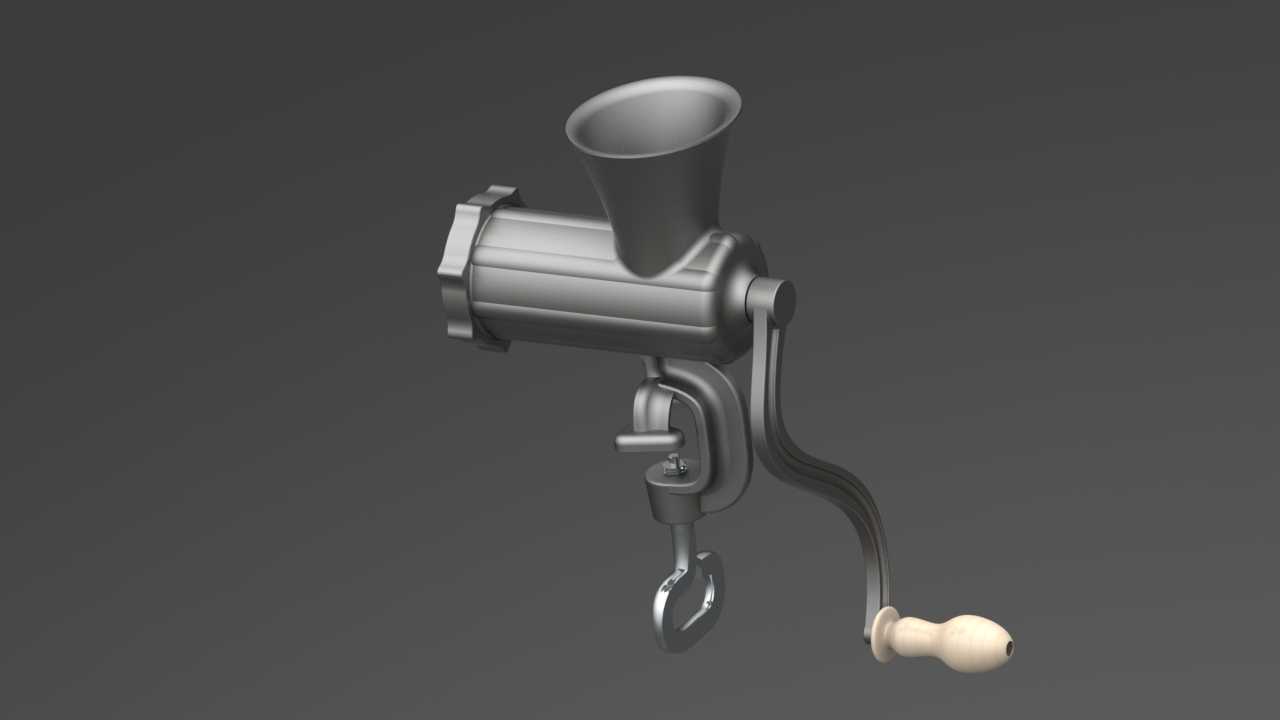

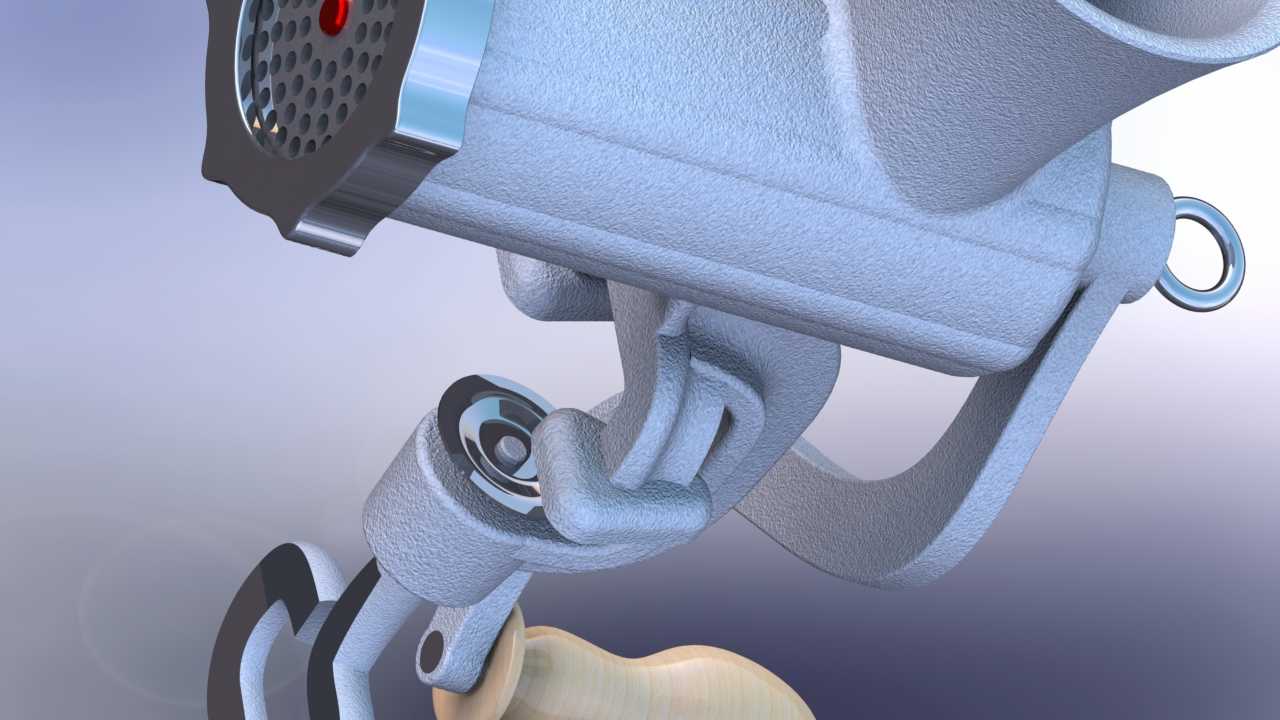

　　机身的固定夹采用T型螺杆锁紧结构，夹口的最大开合距离可以达到60毫米，能适配绝大多数家庭厨房、小吃摊的操作台面板厚度，夹口内侧贴有防滑橡胶垫，锁紧后不会在台面上留下压痕，也能抵消摇转曲柄时产生的反向扭矩。从建模的尺寸边界来看，整机不含固定夹的横向长度为240毫米，进料斗的最大口径为90毫米，机身主体的最大外径为72毫米，安装时需要在操作台边缘预留至少120毫米的纵深空间，用来容纳机身主体与进料结构，曲柄摇转时的最大回转半径为110毫米，安装位置的侧方需要预留足够的操作空间，避免摇转时碰到周边的厨具或者墙面。整个机身的外壳采用铸造结构建模，壁厚控制在3毫米，既保证了结构强度，在绞切带筋的肉块时不会出现壳体开裂的问题，

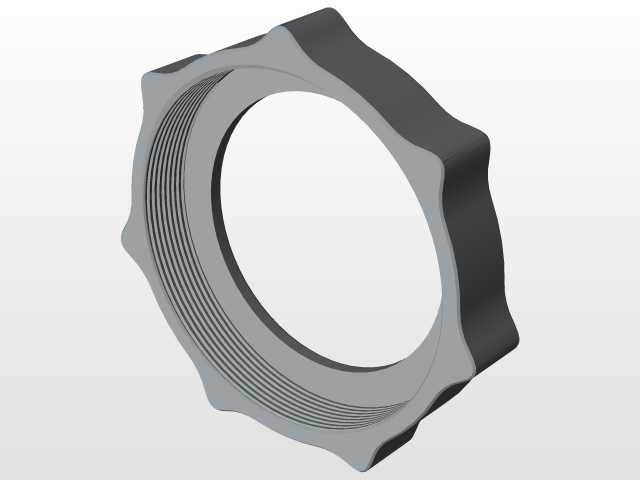

　　又不会让整机重量过大，单人就能完成搬运、安装、拆解的全流程操作。机身内部的螺旋输送杆与绞刀的传动采用方形轴连接，没有多余的传动间隙，摇转曲柄时绞刀会同步转动，不会出现空行程，操作人员可以通过摇转的手感直接判断内部的肉块输送状态，如果出现卡滞，只需要反向摇转半圈，就能让卡在绞刀缝隙里的筋膜移位，再正向摇转即可恢复正常作业，不需要拆机清理。出料端的锁紧螺母采用大直径滚花设计，手上沾有油污或者水渍时也能徒手拧开，不需要借助额外的扳手工具，拆解后所有接触食材的零件都可以直接放入水中清洗，没有清洁死角，不会残留肉屑滋生细菌。
