深沟球滚动轴承机械结构设计

　　在各类旋转传动设备的结构设计中，滚珠轴承是应用覆盖范围极广的核心支承部件，从普通民用家电的电机转轴，到工业生产线的输送辊道、机床主轴的辅助支承、工程机械的传动关节，几乎所有存在连续旋转运动的机械结构中，都能见到这类零件的身影。它的核心作用是在支承旋转轴系的同时，将轴运转过程中的摩擦系数控制在极低水平，减少动力传递过程中的能量损耗，同时约束轴的径向与轴向窜动，保证轴上安装的齿轮、带轮、叶轮等工作部件始终处于设计预设的位置精度范围内，避免因轴系偏移引发的传动啮合异常、部件磨损加剧、设备振动超标等问题。

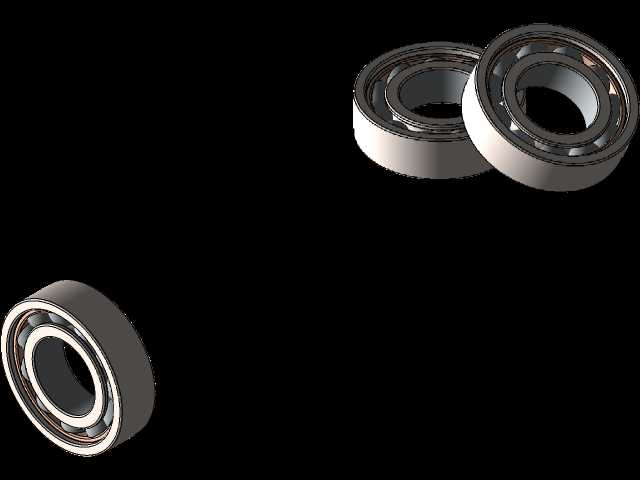

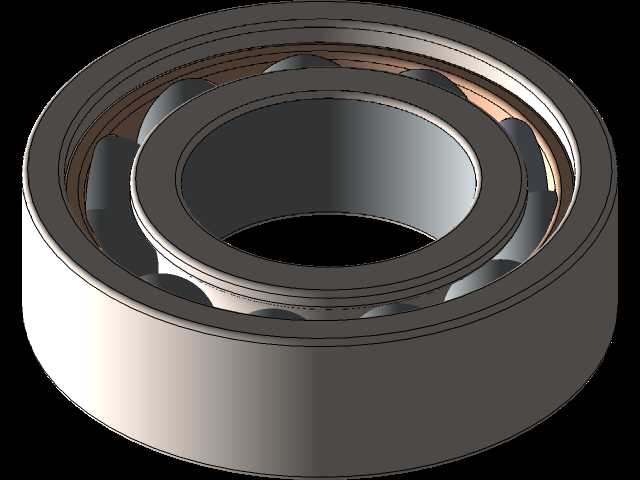

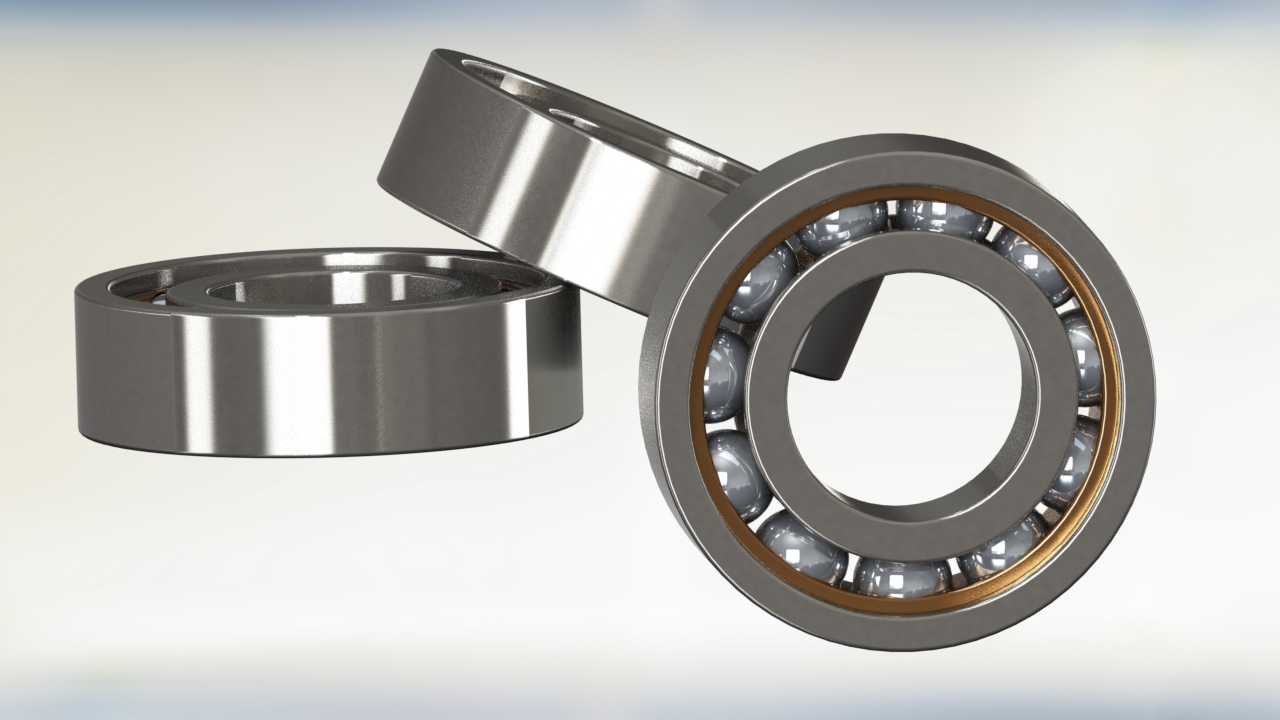

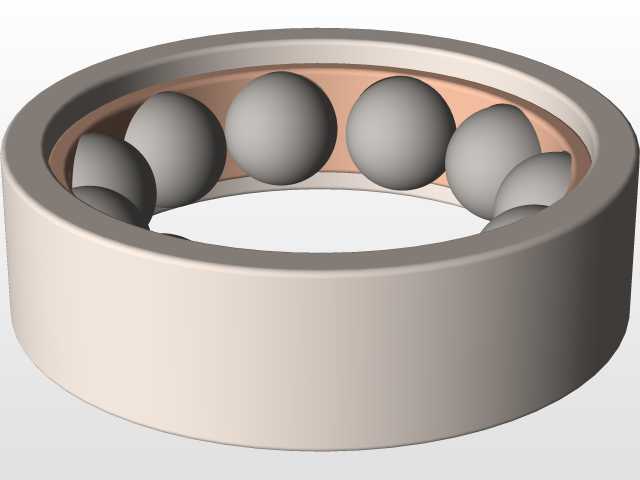

　　从结构设计逻辑来看，这类滚珠轴承主要由内圈、外圈、滚动钢球、保持架四个核心部分组成，内圈通常与轴颈采用过盈或过渡配合随轴同步转动，内圈外侧加工有与钢球曲率匹配的弧形滚道，滚道的曲率半径略大于钢球半径，保证钢球与滚道之间为点接触状态，最大化降低滚动摩擦阻力；外圈一般安装在轴承座、设备壳体的安装孔内，多数工况下外圈保持固定，部分特殊传动结构中也会设计为外圈随转动部件同步运转的形式，其内侧同样加工有对应曲率的滚道，为钢球提供连续的滚动支承面。滚动钢球作为传递载荷的核心介质，均匀分布在内外圈滚道之间，运转过程中沿滚道做纯滚动运动，将轴系传递来的径向载荷通过钢球均匀分散到内外圈的滚道接触面上，部分设计带有接触角的深沟球结构也可承受一定比例的双向轴向载荷，适配存在复合载荷的轴系支承场景。保持架的作用是将相邻钢球均匀分隔开，避免钢球在运转过程中相互接触碰撞产生额外摩擦与磨损，同时引导钢球在滚道内按正确轨迹运动，在轴承无载荷区还能起到托持钢球防止其脱落的作用，常规工况下保持架多采用冲压钢板制作，高速或特殊腐蚀工况下也会采用铜合金、工程塑料等材质适配使用需求。

　　做三维结构建模时，首先要明确轴承的公称尺寸边界，也就是对应型号的内径、外径、宽度三个核心安装参数，这三个尺寸直接决定了轴承与轴、轴承座的配合公差选择，是结构选型阶段最先确认的参数。建模过程中滚道的曲率参数是核心细节，滚道的沟曲率半径系数直接影响轴承的额定动载荷、静载荷以及极限转速，曲率半径过小会增大钢球与滚道的接触面积，提升承载能力但会增加摩擦阻力，降低极限转速；曲率半径过大则会减小接触面积，降低摩擦提升转速，但承载能力会相应下降，设计时需要根据实际应用场景的载荷特性、转速要求做匹配调整。钢球的直径与数量同样是建模时需要重点关注的参数，在内外圈壁厚满足结构强度要求的前提下，增大钢球直径、增加钢球数量可以有效提升轴承的径向承载能力，但钢球数量过多会压缩保持架的结构空间，提升保持架的加工与装配难度，同时钢球之间的间隙过小也会增加润滑脂的流动阻力，影响高速运转下的散热与润滑效果。

　　安装边界的设计上，与内圈配合的轴颈部位需要设计对应的定位轴肩，轴肩的高度不能超过内圈的倒角高度，否则会导致轴承无法安装到位，同时也会影响后续轴承拆卸时拉马的卡入空间；与外圈配合的轴承座孔内同样要设计对应的挡肩结构，挡肩高度同样要匹配外圈的倒角尺寸，保证外圈安装后贴合紧密无窜动。轴承的倒角设计并非单纯的工艺圆角，而是起到安装导向作用，避免装配过程中尖锐的边角刮伤轴颈或安装孔的配合表面，同时也能减少热处理过程中的应力集中，提升套圈的结构抗疲劳强度。在装配结构设计中，还要考虑轴承的润滑与密封结构空间，低速重载工况下多采用脂润滑，需要在轴承两侧预留足够的润滑脂填充空间，配合接触式橡胶密封圈防止润滑脂泄漏同时阻挡外界粉尘、水汽进入滚道；高速工况下多采用油润滑，需要设计对应的油路通道，保证润滑油能持续进入滚道区域带走摩擦产生的热量，此时多采用非接触式的防尘盖结构，减少密封件带来的额外摩擦阻力。

　　实际选型应用中，需要根据轴系的受力方向选择适配的轴承类型，纯径向载荷工况下选择常规零类深沟球轴承即可满足使用需求，若存在较大的轴向载荷则需要选择带接触角的角接触球轴承，或者采用深沟球轴承与推力轴承组合的支承结构。不同的配合公差选择也会直接影响轴承的实际运转表现，过盈量过大时会导致内圈膨胀、外圈收缩，挤压钢球与滚道的间隙，增大摩擦阻力甚至出现卡滞现象；过盈量过小则会导致配合面出现打滑蠕动，磨损配合表面引发轴系振动，设计时需要根据载荷大小、转速高低、工作温度范围综合选择合适的公差配合等级。建模过程中还要注意还原轴承的游隙参数，也就是钢球与滚道之间的初始间隙，合适的游隙可以补偿轴系运转受热后的热膨胀量，避免运转过程中出现卡滞，同时也能均匀分布载荷，提升轴承的运转精度与使用寿命，游隙过小会导致运转温升过快，游隙过大则会降低轴系的支承刚度，引发运转振动与噪声。
