多齿硬质合金木工圆盘锯片结构设计

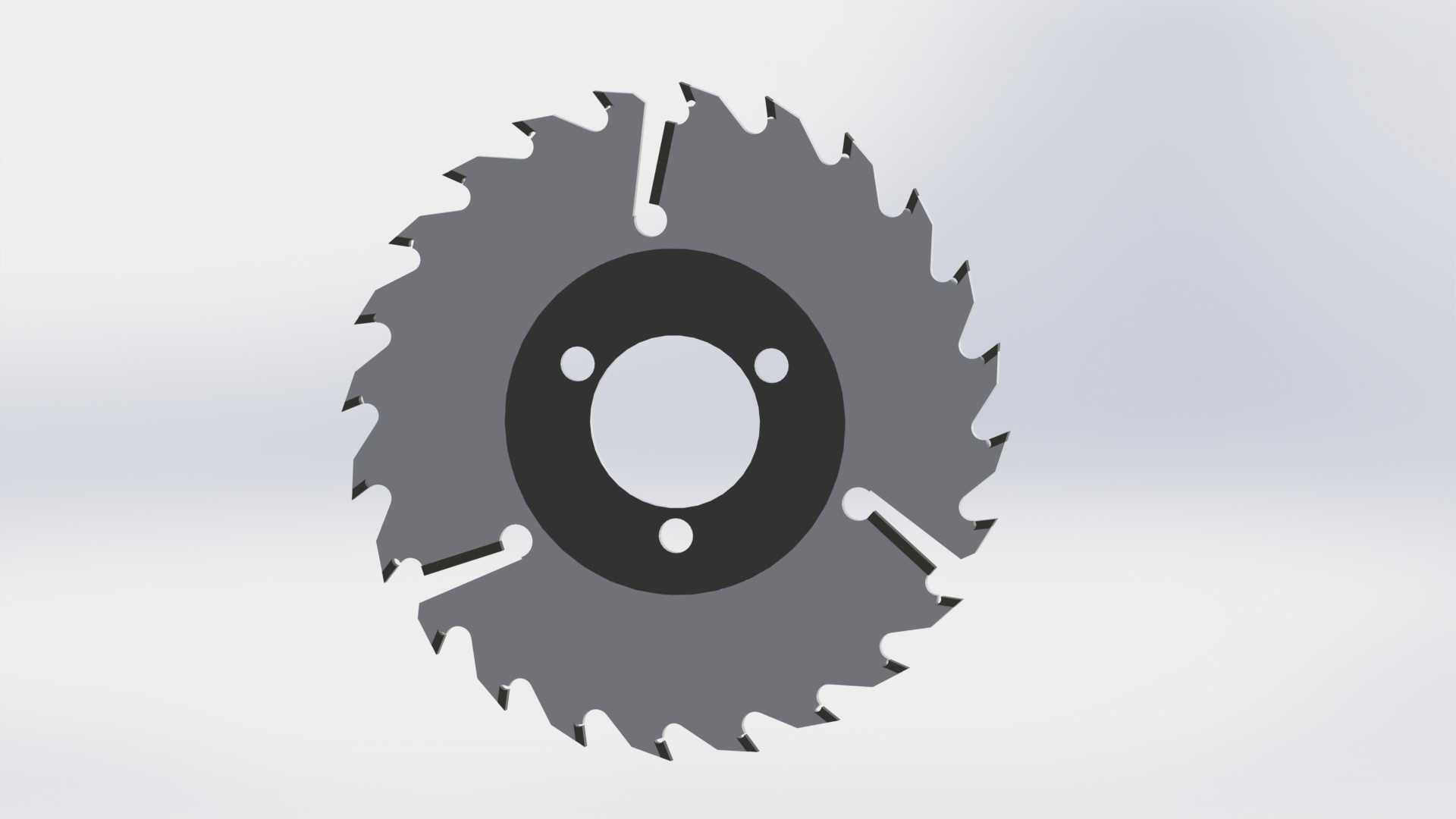

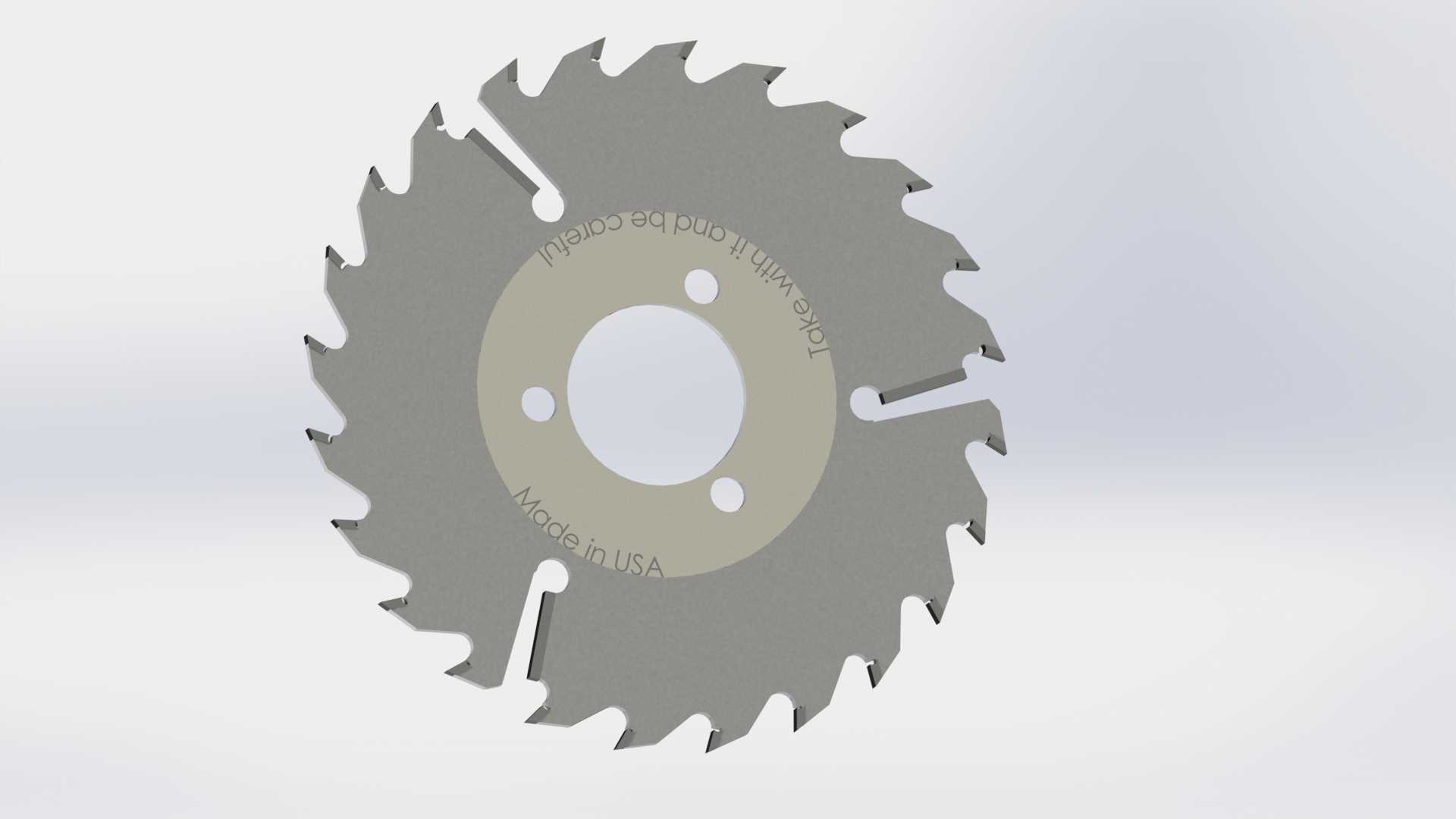

　　在实木开料、人造板裁切、有色金属型材切断的加工场景里，圆盘锯片是直接决定切面质量、加工效率与耗材寿命的核心执行部件，不同于手持切割片的薄型易损设计，这款适配台式推台锯、多片锯、精密裁板锯的锯片，在结构设计上充分平衡了切削稳定性、排屑顺畅度与安装适配性。从结构细节来看，锯片基体采用整体调质的合金钢结构，齿部设计为交替斜齿排布，相邻刀齿的左右偏角形成连续的剪切切削轨迹，避免直齿切削时的整面冲击带来的崩边问题，针对木材加工中常见的夹锯、热胀变形问题，基体上均匀开设了四条弧形伸缩缝，缝端预留小圆孔做应力释放，避免高速旋转时应力集中导致的基体开裂，同时伸缩缝可以容纳切削过程中产生的细木屑，减少锯片与工件切面的摩擦阻力，

　　降低连续作业时的基体温升。安装定位部分采用中心大孔配合三枚均匀分布的定位销孔设计，中心孔尺寸匹配常规锯机主轴的标准轴径，三枚销孔呈120度圆周排布，安装时与主轴法兰上的定位凸台完全贴合，传递扭矩的同时避免高速旋转时的径向跳动，相比单键槽连接的结构，这种多销孔定位的方式能将锯片的端面跳动控制在0.02mm以内，大幅降低切削时的振动噪音，也能减少刀齿的非正常磨损。从实际使用的边界条件来看，这款锯片的外径适配常规中小型裁板设备的加工行程，切割深度可满足大部分实木板、密度板、铝型材的单次切断需求，基体厚度经过反复校核，既保证了足够的刚性避免切削时偏摆，又不会因为过厚造成不必要的材料损耗与切削阻力增大。

　　刀齿部分采用硬质合金刀头焊接在基体齿座上，刀头的前角、后角经过针对性刃磨，切削木材时前角偏大保证刃口锋利度，切削有色金属时可通过微调进给速度适配不同材质的切削需求，避免粘屑。在排屑设计上，每个刀齿的齿槽深度经过计算，能够容纳单次走刀产生的切屑，配合设备的吸尘口可以及时将木屑带走，不会因为切屑堵塞在齿槽内造成二次切削，导致切面起毛、烧片的问题。很多现场加工的师傅都有体会，锯片的散热性能直接决定连续作业的时长，这款锯片的基体表面做了精磨处理，减少旋转时的空气阻力，同时伸缩缝的设计让基体在温度升高时有足够的膨胀余量，不会因为热胀导致锯片绷紧变形，出现夹锯、糊料的情况。从安装维护的角度来说，三销孔的定位设计不需要反复调整锯片的同轴度，

　　更换时只要对准法兰上的定位销拧紧锁紧螺母即可，相比无定位孔的普通锯片，安装调试时间能缩短一半以上，也避免了因为安装偏心导致的锯片摆动、切面不垂直的问题。针对不同的加工场景，这款锯片的齿距设计兼顾了粗开料与精裁的需求，粗加工时可以采用较快的进给速度，齿部强度足够承受大进给量的冲击，精加工时降低进给速度就能获得光滑无崩边的切面，不需要频繁更换不同规格的锯片，减少设备停机调整的时间。在结构建模的过程中，每一个齿形的轮廓都按照实际刃磨角度绘制，伸缩缝的圆弧过渡、定位孔的位置度公差都做了严格的参数化约束，装配到锯机主轴模型上可以直接模拟旋转切削的运动状态，验证锯片与设备防护罩、压料装置的干涉边界，给做木工设备改造、切削刀具选型的结构工程师提供准确的三维参考，不需要反复测绘实物就能直接调用模型做装配校核，也可以基于这个基础模型调整齿形参数、外径尺寸，衍生出适配不同加工设备的专用锯片结构。
