商用铸铁燃气炉头结构设计方案

　　这款铸铁材质的燃气燃烧单元，主要适配餐饮后厨的商用猛火灶、嵌入式铸铁烤炉以及户外摆摊用的一体式燃气烤具，在大排档、中式快餐店、中央厨房的热加工工位都能见到同结构产品的实际应用，区别于家用灶具的小负荷设计，这类铸铁炉头的额定热负荷通常能达到家用灶的3-5倍，可满足爆炒、持续烘烤、大锅熬煮等需要持续强火力输出的作业场景。从结构设计逻辑来看，整体采用一体式铸铁浇注成型的壳体作为主体承载结构，炉头外圈均匀分布四个凸起的锅架支撑爪，支撑爪的倾斜角度经过反复校核，既可以适配30cm到60cm直径的炒锅、平底锅、铸铁烤盘，也能在放置圆底炒锅时保证锅体中心与炉头燃烧腔中心重合，避免偏火导致的局部受热不均；支撑爪与壳体一体铸造成型，

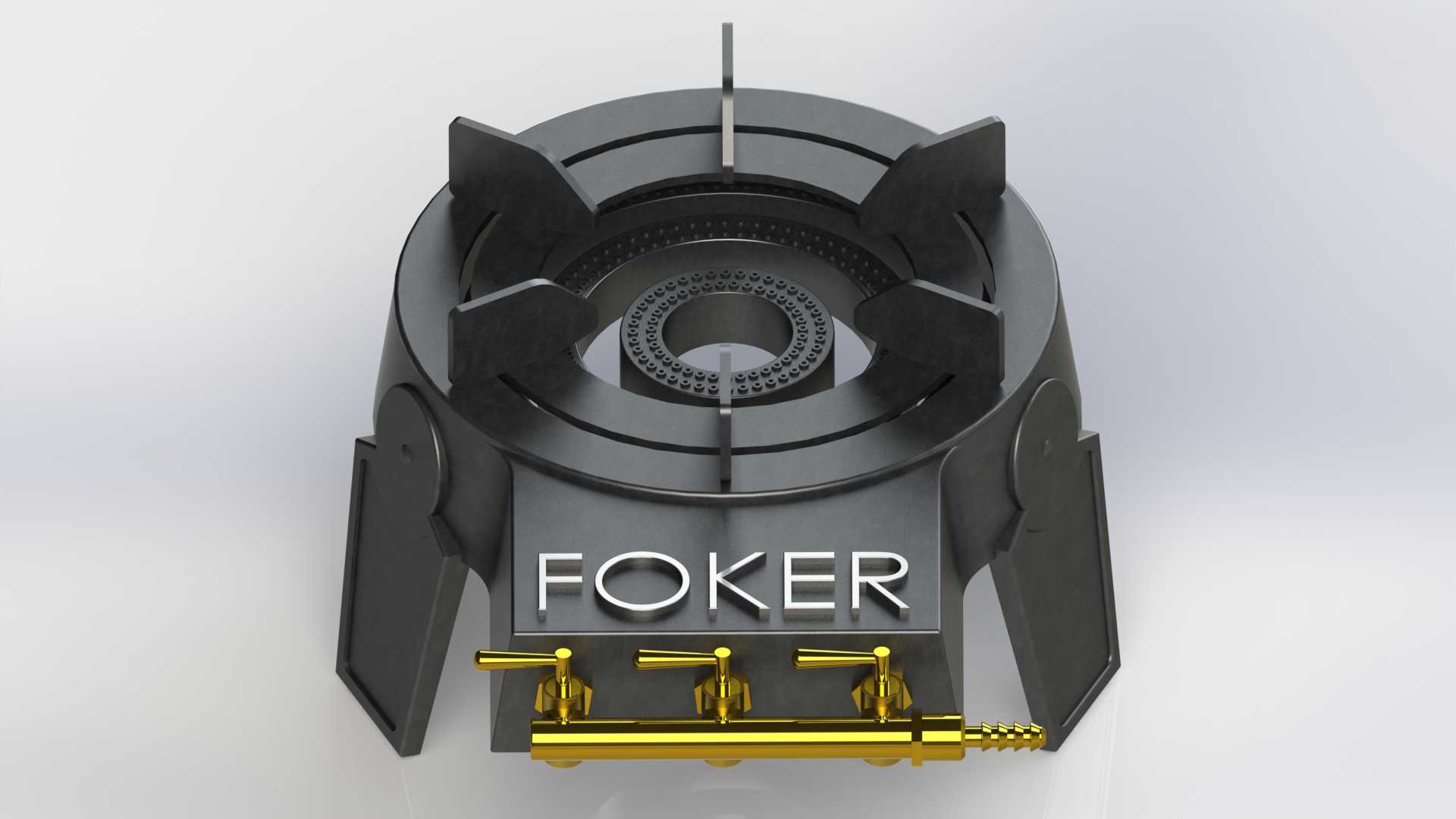

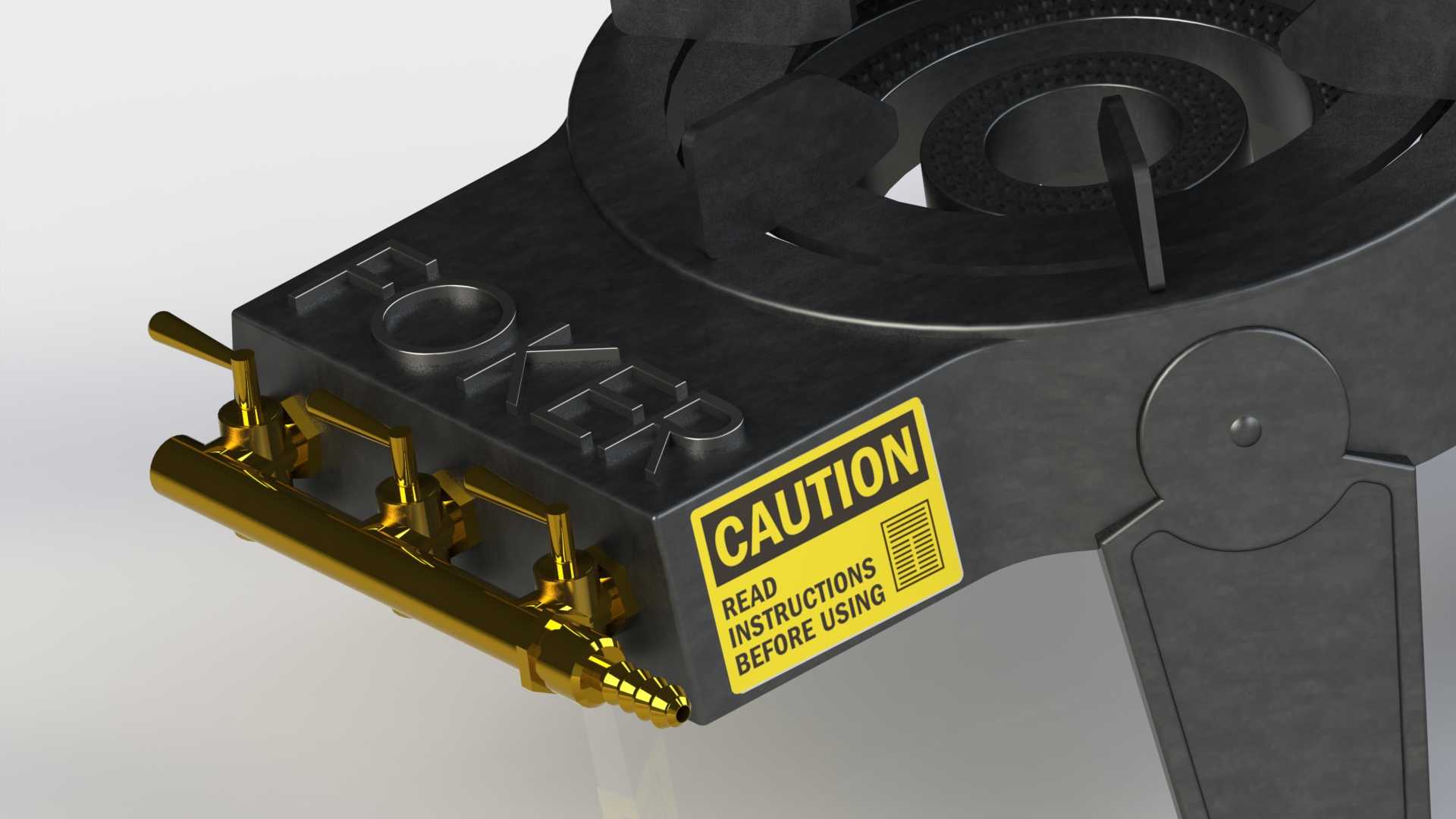

　　没有额外的焊接或螺栓连接结构，长期承受高温炙烤与锅具重压也不会出现松脱变形的问题，相比装配式锅架的耐用性提升明显。燃烧腔采用三环火孔的分层设计，中心区域设置密集的直喷火孔用于小火保温，中间环与外环的火孔采用不同倾斜角度的出火设计，火焰喷出后能形成向内收拢的锥形火面，完全贴合锅底的弧形曲面，减少火焰外溢造成的热量损耗，实际使用中热效率比直喷火结构提升15%左右；火孔的孔径经过匹配燃气压力的计算，低压工况下也能保证火焰稳定不脱火，高压供气时不会出现黄焰、离焰的问题，适配液化石油气、天然气两种常用气源，仅需更换对应孔径的喷嘴即可完成气源切换，不需要改动整体壳体结构。正面设置三个独立的燃气控制阀，采用黄铜材质加工而成，分别对应中心火、

　　中环火、外环火的气路通断与流量调节，每个阀体都带有独立的微动定位结构，操作人员可以根据实际加热需求单独开启某一环火或者组合开启多环火，调节档位清晰，长期频繁扳动也不会出现阀芯漏气的问题；阀体末端设置标准的宝塔式燃气接头，可以直接对接通用的燃气橡胶软管，不需要额外加工转接头，安装时的适配性更强。整体外形采用圆柱形主体加侧向支撑脚的结构，主体外径控制在280mm左右，总高度含锅架支撑爪为220mm，安装时仅需要在灶台台面上开出直径260mm的安装孔，将炉体嵌入后通过三个侧向的支撑脚搭在台面下方的承重横梁上即可完成固定，不需要额外制作复杂的安装支架；支撑脚的位置预留了螺栓固定孔，可以根据台面的实际厚度调整固定位置，

　　适配20mm到50mm厚度的不锈钢、石材、铸铁灶台台面。壳体侧面预留了两个对称的观察孔位，日常维护时可以通过观察孔查看内部引射管的积碳情况，不需要完全拆解炉头就能完成积碳清理与火孔疏通作业；铸铁壳体的壁厚设计为6mm，长期在1000℃以上的火焰高温环境下工作不会出现壳体烧穿、变形开裂的问题，表面没有做额外的喷涂处理，依靠铸铁本身的高温氧化层形成防锈保护层，日常使用中溅落的汤汁、调料腐蚀也不会轻易造成壳体锈穿，正常工况下使用寿命可以达到8年以上。气路引射结构全部集成在壳体内部，采用一次空气预混的设计思路，燃气从喷嘴高速喷出时自动吸入周边的空气进行预混，预混后的燃气从火孔喷出时燃烧更充分，烟气中的一氧化碳含量远低于商用灶具的排放标准，不会出现后厨燃气燃烧不充分导致的操作人员中毒风险；引射管的长度与管径经过流体仿真校核，保证每个火孔的出气压力均匀，不会出现局部火孔火力过大、局部火孔无火的问题，加热时整个锅底的受热温差控制在15℃以内，烘烤食材时不会出现局部烤焦、局部未熟透的情况。
