模块化堆叠式HHO干电池结构设计

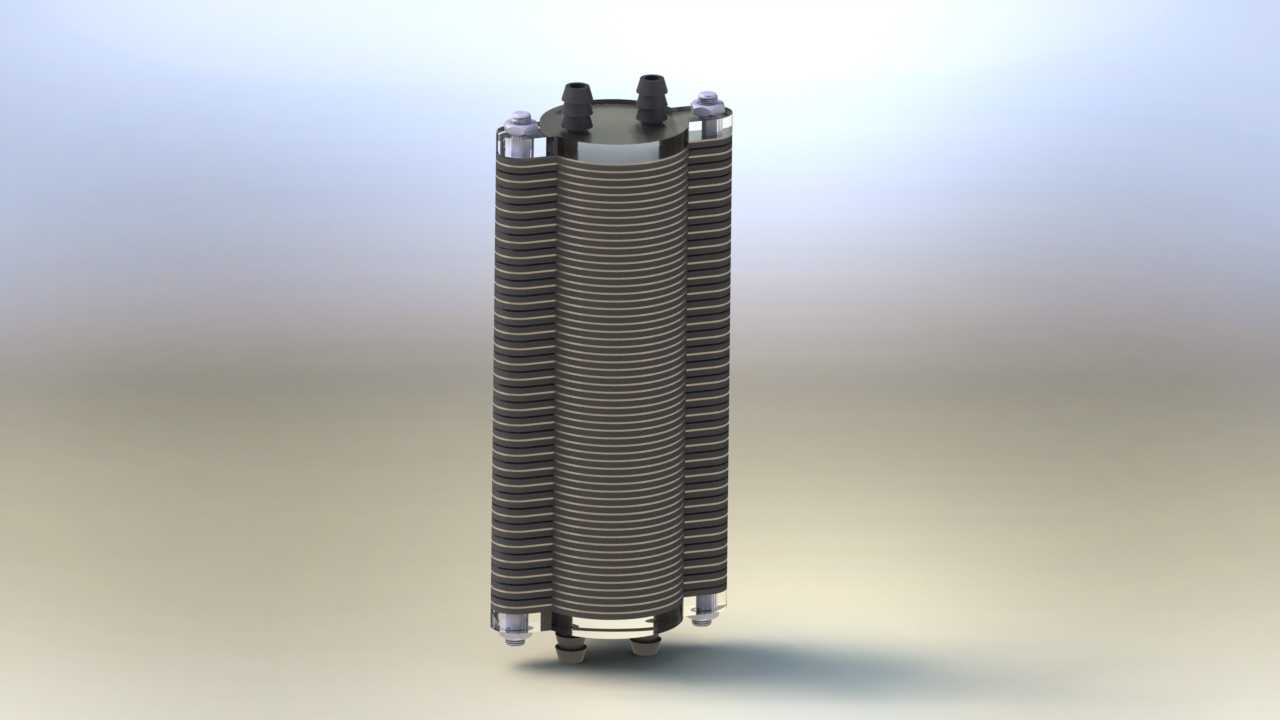

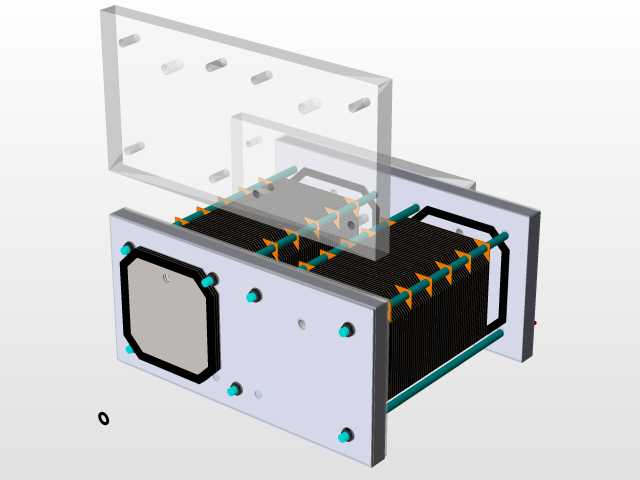

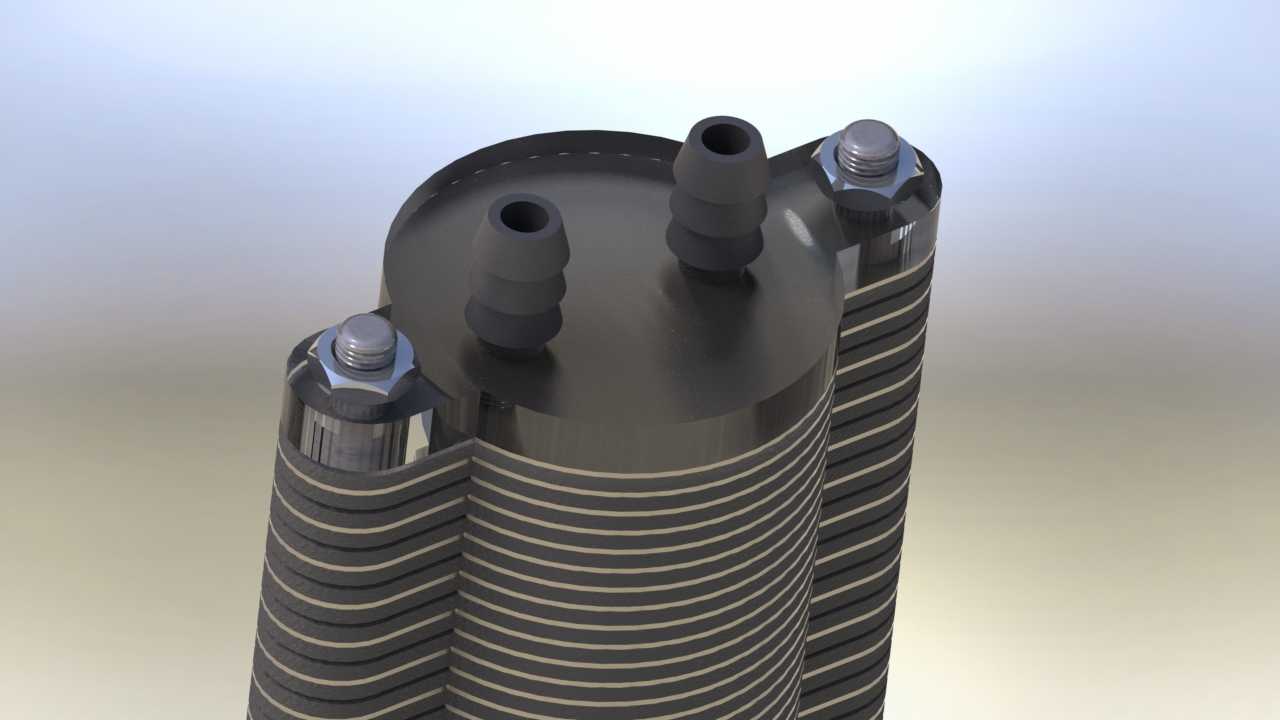

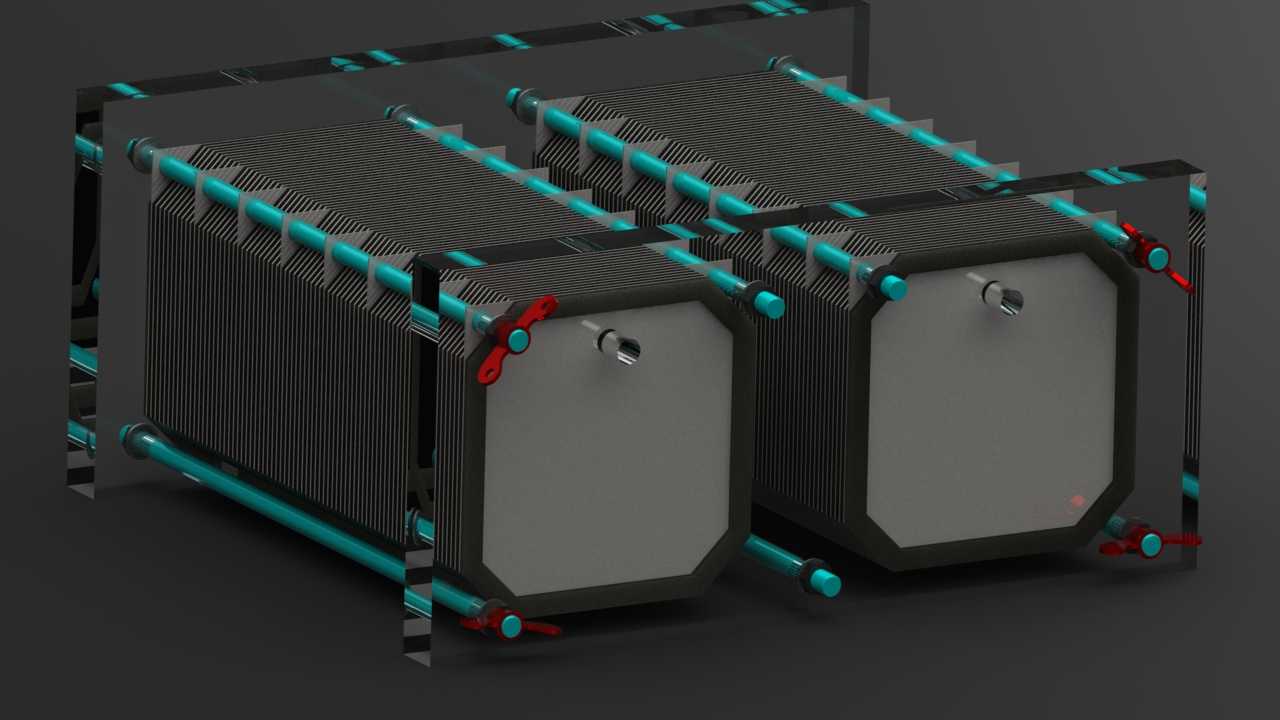

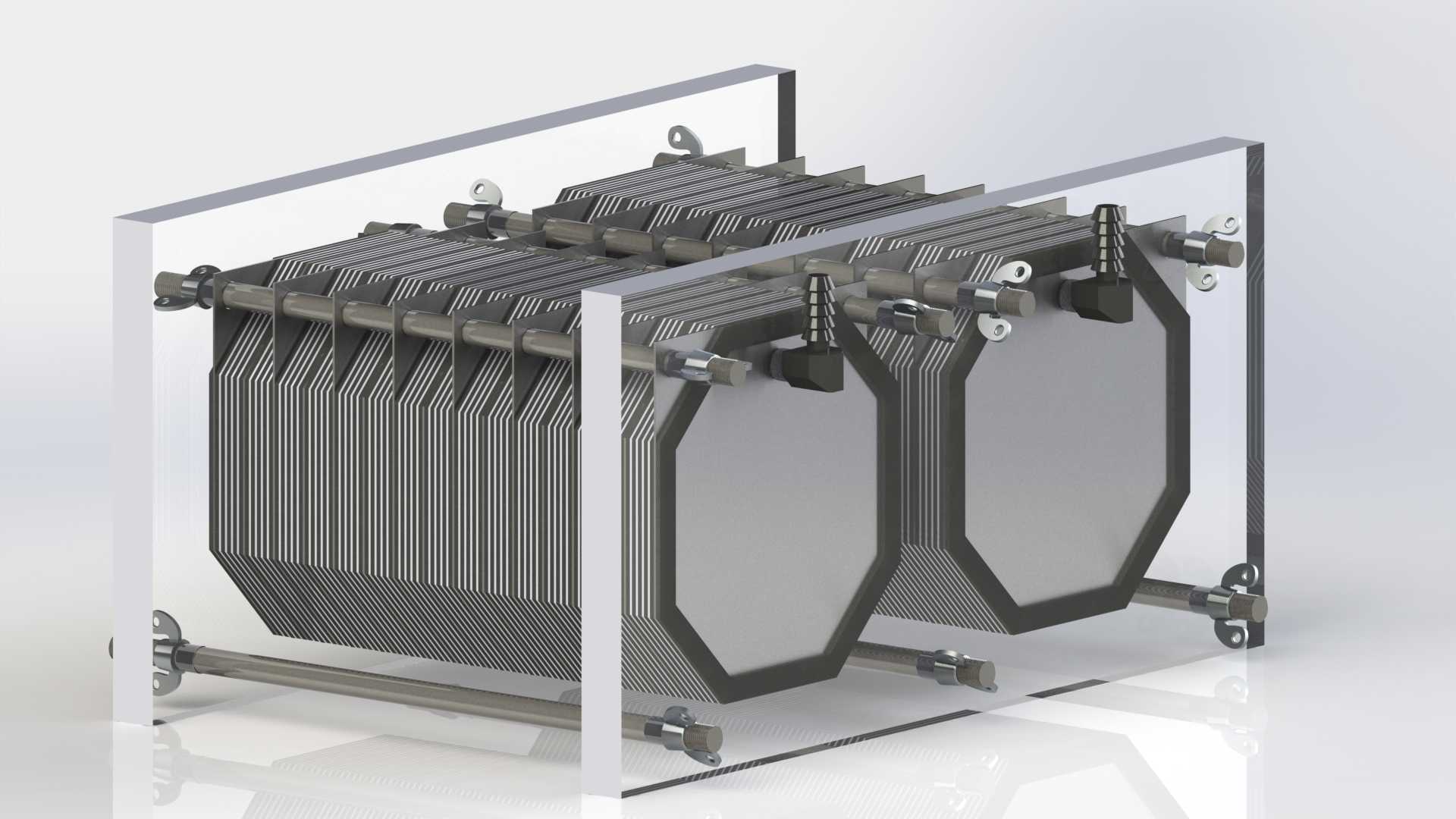

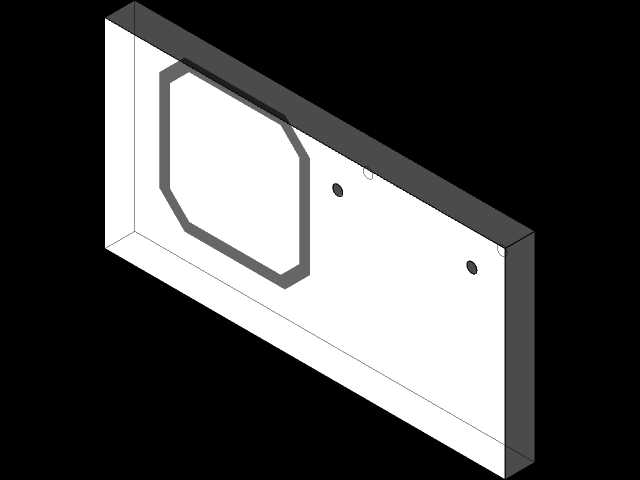

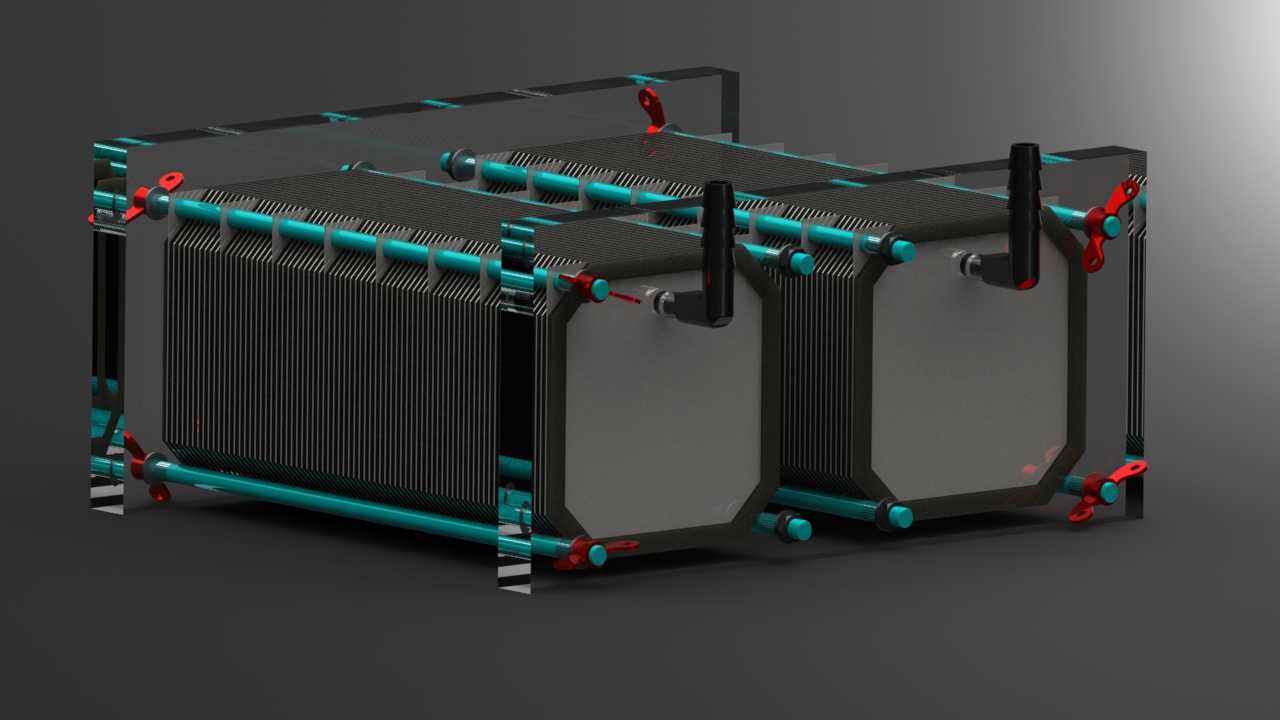

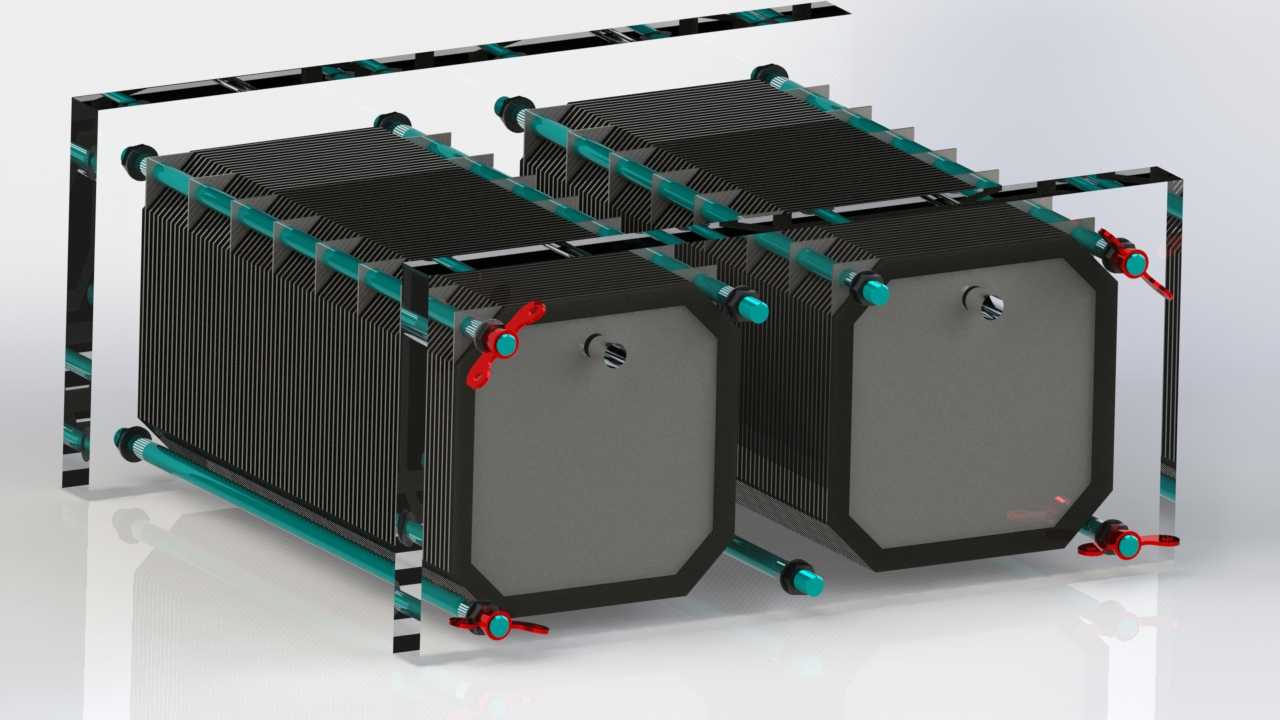

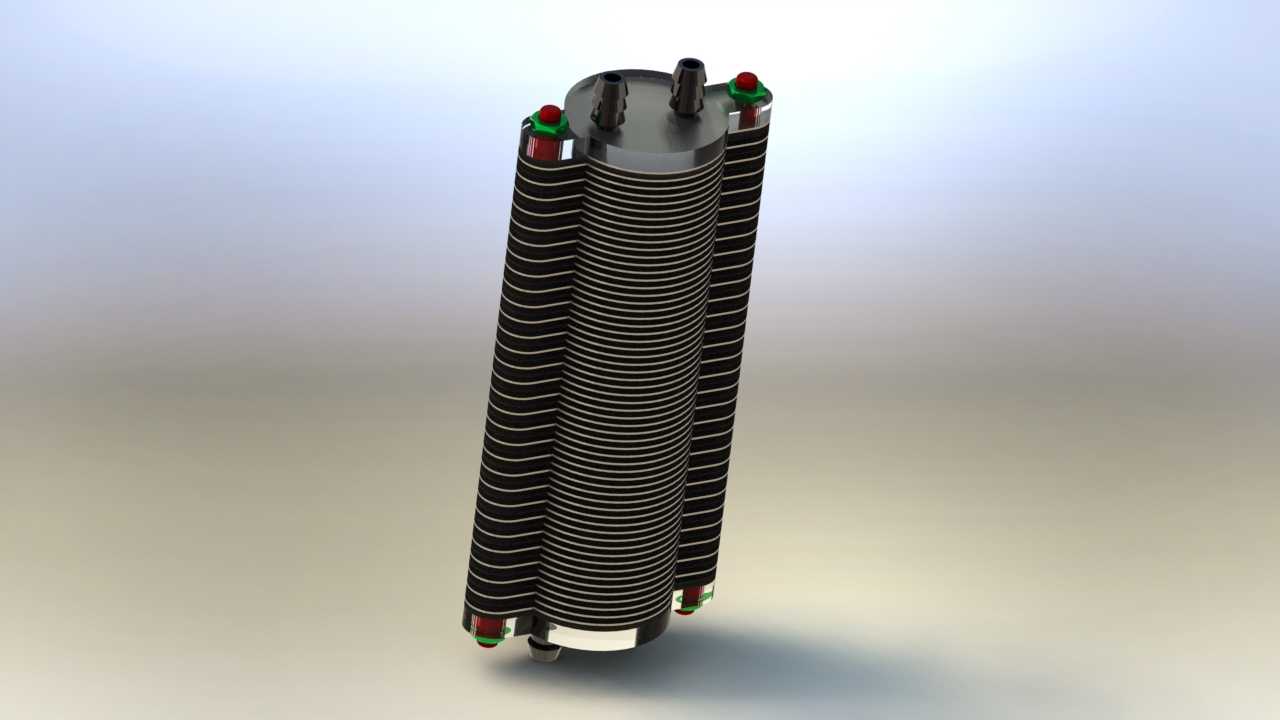

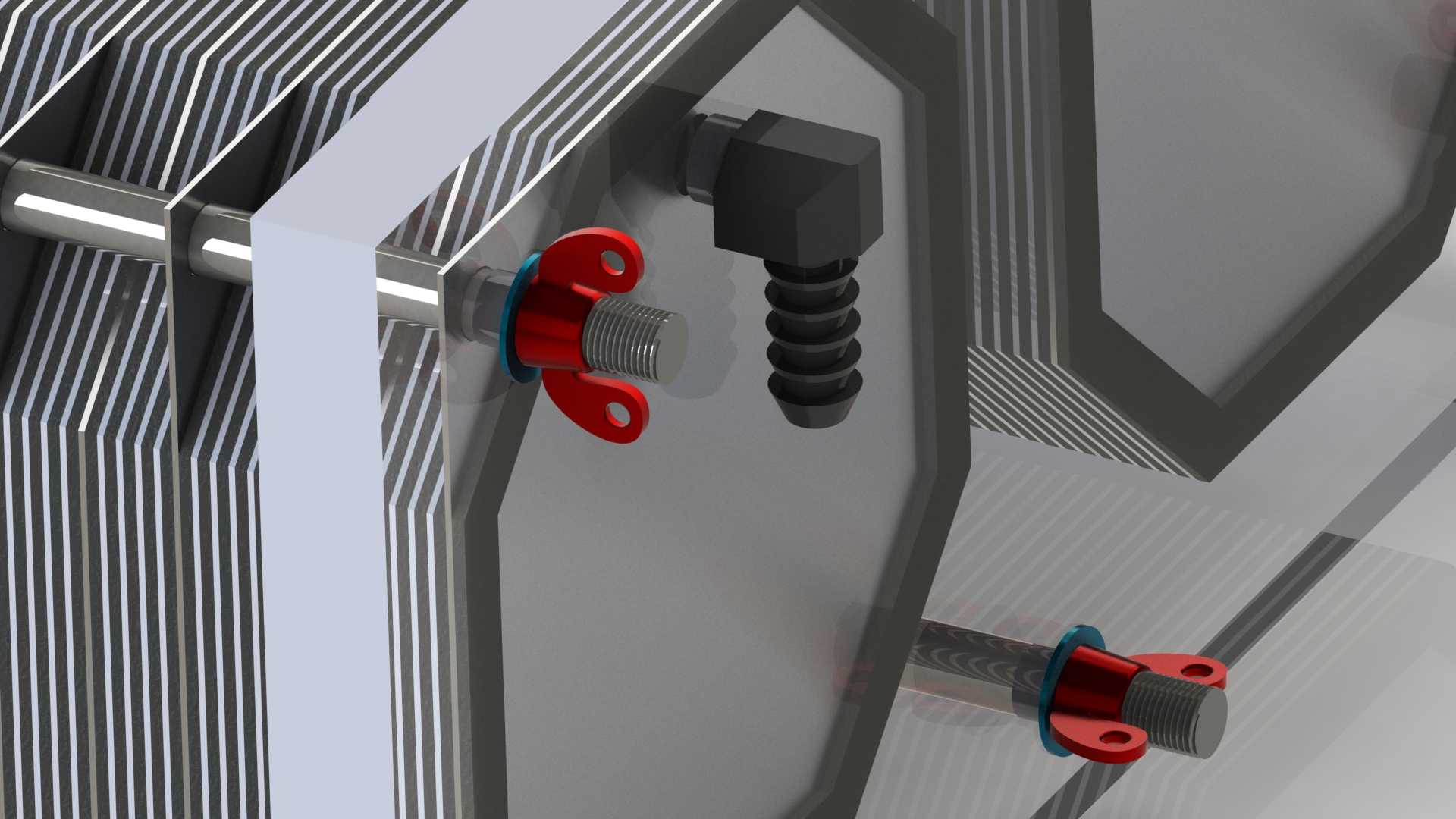

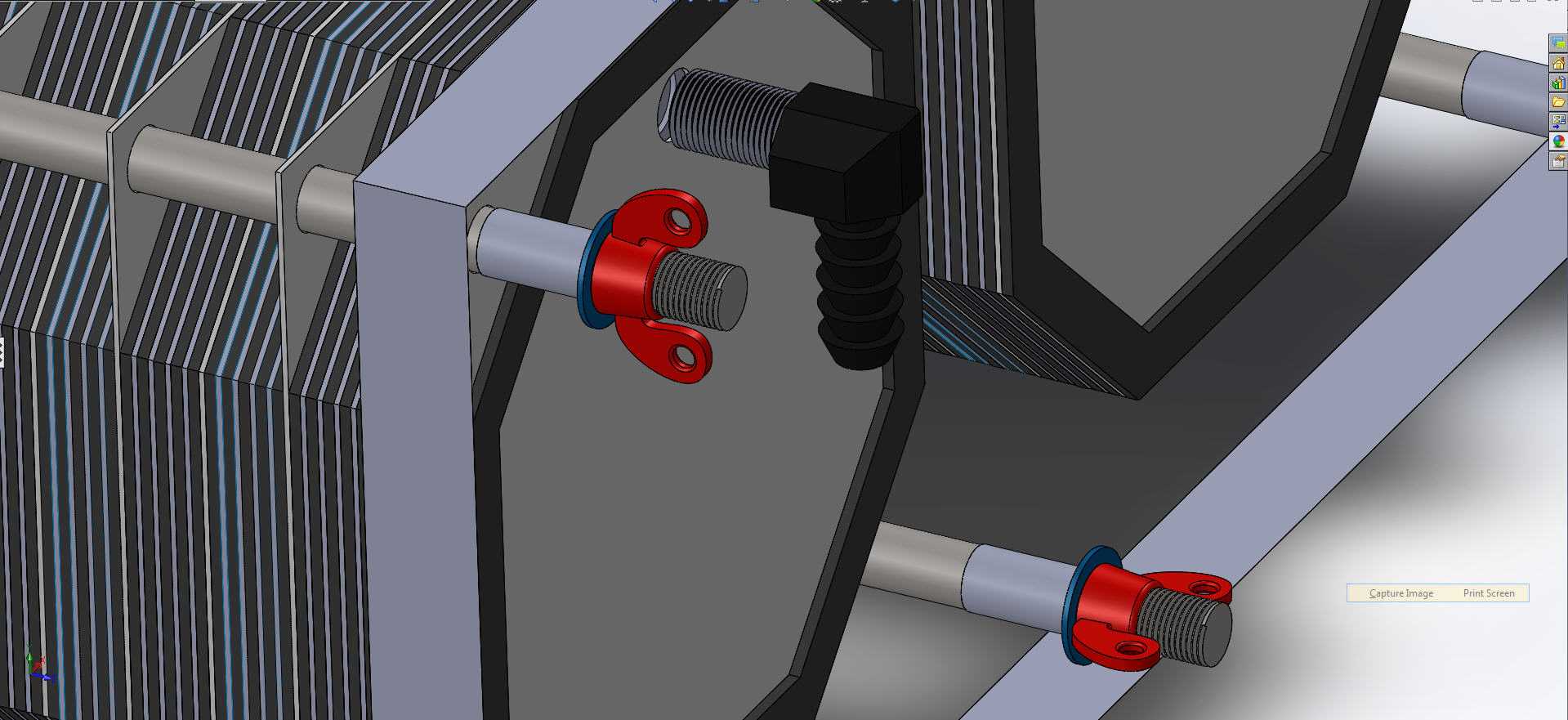

　　这套HHO干电池结构，核心面向车载氢氧助燃、小型工业氢氧焰加工、分布式氢能辅助供能场景设计，和传统湿电池结构相比，干电池的极板组完全处于密封腔体内，电解液仅在极板间的流道内循环，大幅降低了电解液泄漏风险，也减少了设备静置时的极板腐蚀损耗。从结构布局来看，采用多单元模块化堆叠设计，单组电解单元采用八边形端板压紧结构，端板边缘做切角处理，既避开了安装空间内的干涉点位，也减少了端板材料的无效用量，端板上预留的气液接口采用侧置布局，统一布置在单元的同侧位置，多组单元并联安装时，管路可以沿设备侧边统一排布，不用额外绕管，能压缩整体安装宽度。拉杆采用通长式设计，沿极板组周向均匀分布，每根拉杆两端都配置了绝缘衬套和锁紧螺母，

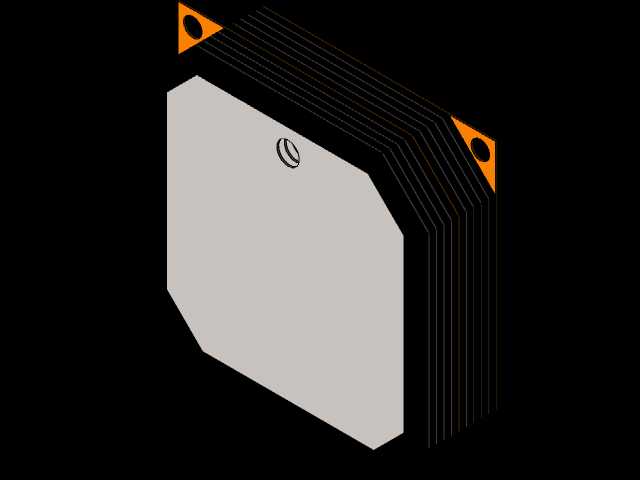

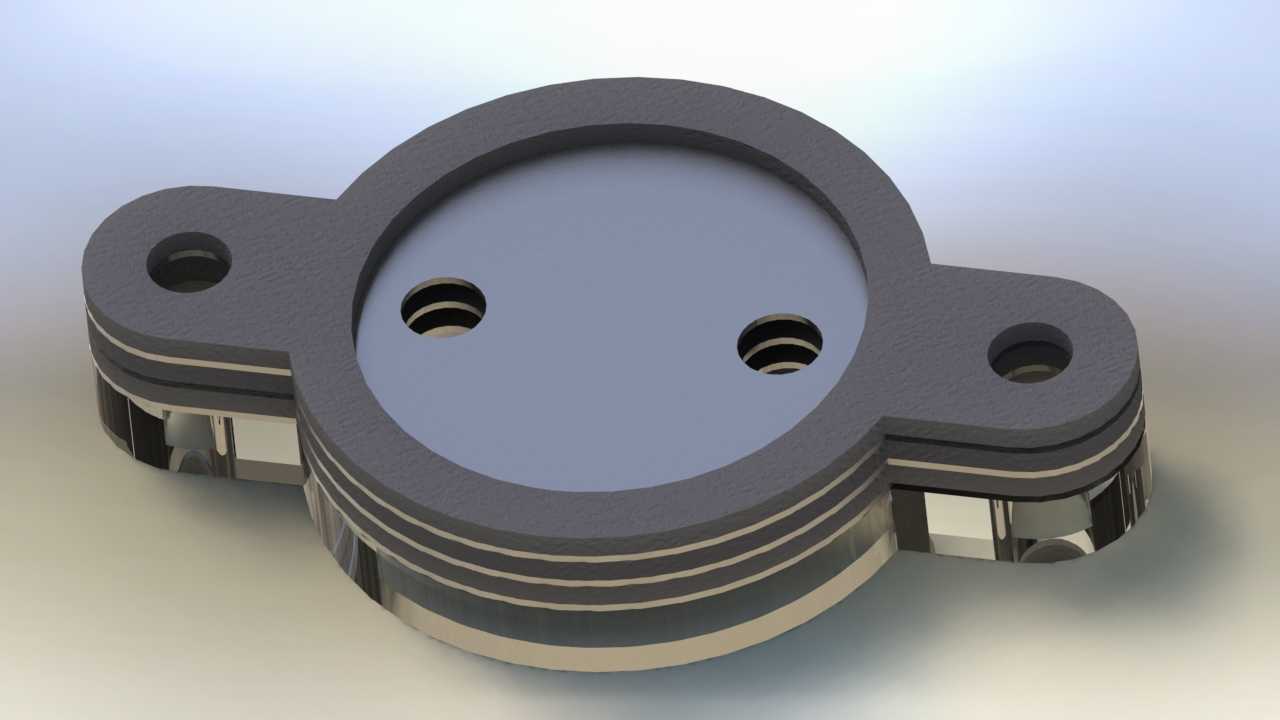

　　压紧力可以根据极板组的密封垫压缩量逐点调整，避免局部压力不均导致的电解液渗漏或者极板变形，极板之间的密封垫采用耐碱橡胶材质，厚度控制在1.2mm，既保证极板间的电解间隙均匀，也能在设备长期运行温度升高时，补偿极板的热膨胀量，不会出现间隙变大导致的电解效率下降问题。在功能设计上，每个电解单元都设置了独立的气液分离腔，电解产生的氢氧混合气体从端板上部的接口排出，电解液从下部接口回流到循环储液罐，气路和液路的接口采用不同通径设计，气路接口通径大于液路，避免气体夹带电解液进入后续的阻火装置。极板采用冲孔式流道设计，极板表面的导流槽沿电解液流动方向排布，能让电解液在极板间均匀分布，避免局部干烧导致的极板氧化，

　　同时流道的扰流结构可以带走电解过程中附着在极板表面的气泡，降低极板间的电阻，提升电解效率。从安装边界来看，单组电解单元的端板对边尺寸控制在320mm，堆叠厚度根据极板数量调整，单组15片极板的单元厚度为180mm，多组并联时，单元之间预留20mm的散热间隙，配合侧边的循环管路，整体设备的安装底座尺寸可以控制在800mm*600mm以内，适配小型设备间、车载后备箱等狭小安装空间。设备的进出管路接口都采用标准快插接头，和外部储液罐、阻火器、供气终端连接时不需要额外加工转接头，现场安装效率更高。在实际使用场景中，这类结构的HHO干电池可以配套在柴油发电机组上，通过供给氢氧混合气体提升燃油的燃烧效率，降低尾气中的颗粒物排放；

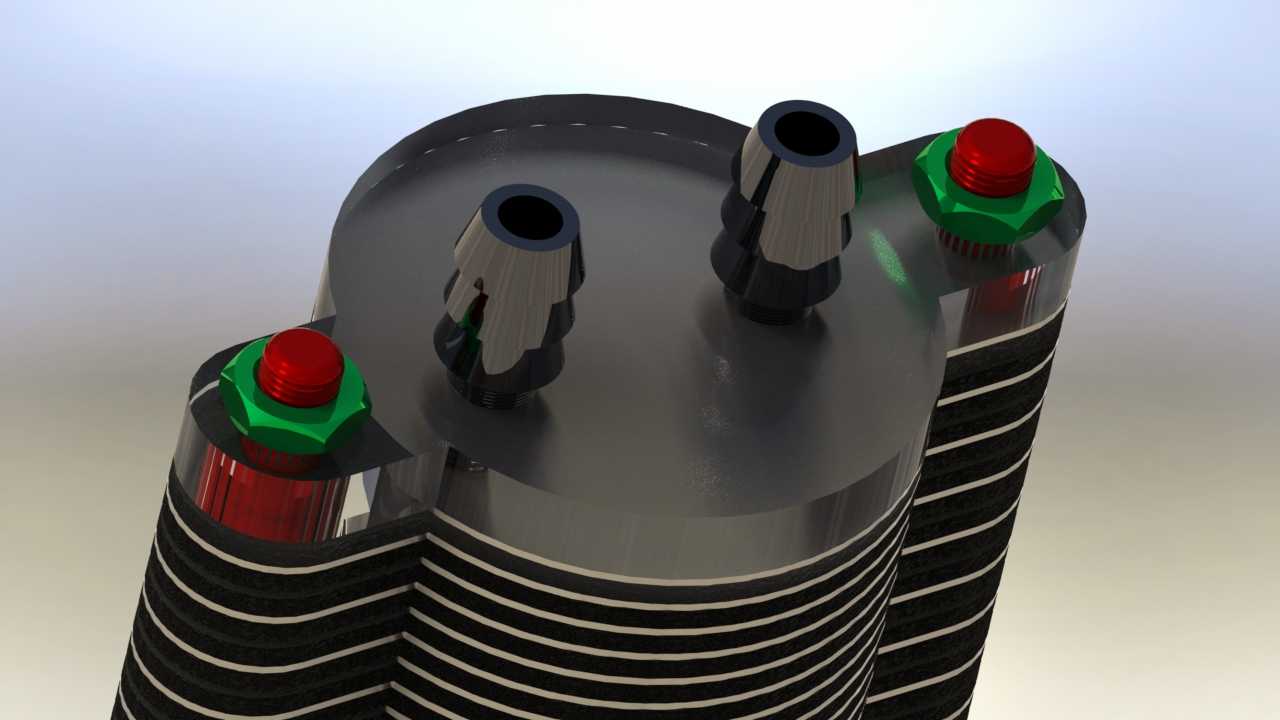

　　也可以配套在小型首饰加工、亚克力抛光工位，替代传统的燃气气瓶，减少高压气瓶存储的安全隐患；还可以用于小型实验场景的氢氧供给，设备启停响应速度快，不需要提前预热，开机后10秒内就可以产出稳定的氢氧混合气体。设计过程中重点考虑了极板的受力均匀性，端板采用加厚工程塑料材质，绝缘性能优异，不需要额外在端板和极板之间增加绝缘层，减少了整体的零件数量，端板上的拉杆安装孔做了沉台设计，锁紧螺母完全沉入沉台内，设备外表面没有突出的尖锐结构，安装和维护时不会刮擦操作人员。极板之间的定位采用绝缘定位销，沿极板周向布置三个定位点，堆叠时不会出现极板偏移，保证每一组极板的电解间隙一致，避免局部间隙过小导致的极板短路问题。电解液循环接口内置了过滤网，能拦截循环过程中产生的极板脱落杂质，避免杂质堵塞极板间的流道，延长设备的维护周期。整体结构没有复杂的异形零件，所有极板都可以采用冲压工艺批量加工，端板可以采用注塑或者机加工方式制作，拉杆和紧固件都是标准件，整体制造成本可控，适合小批量生产组装。
