四节AA电池仓结构设计方案

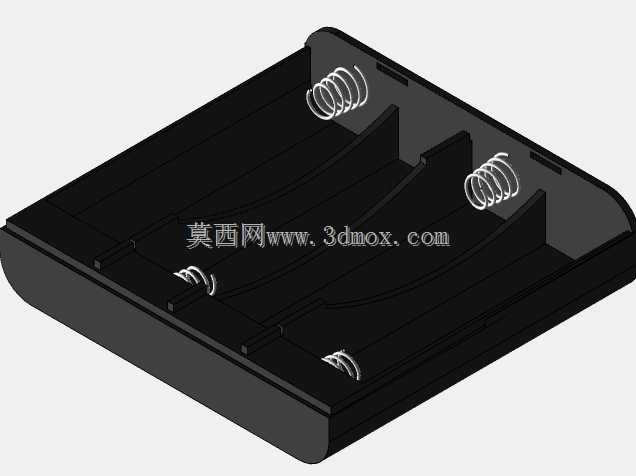

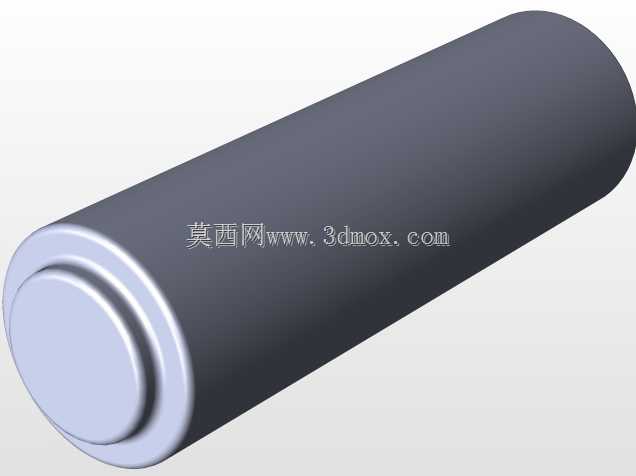

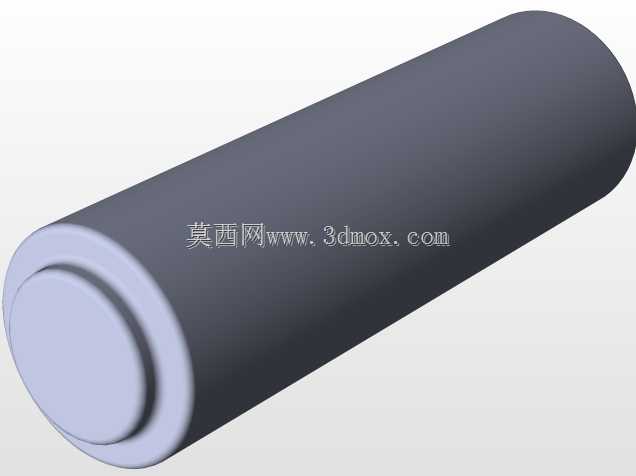

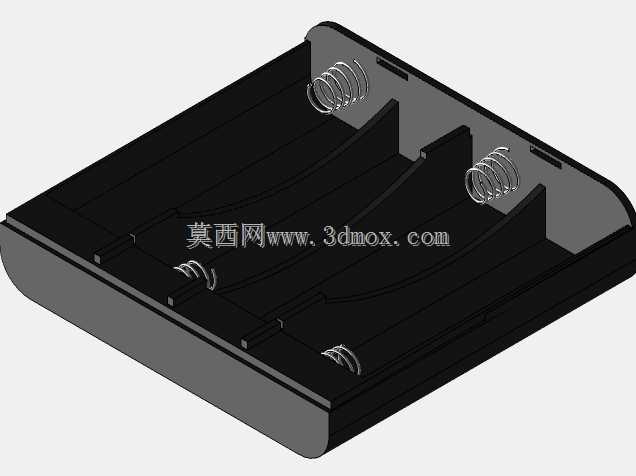

　　日常手持电子设备、小型检测仪器、便携工控终端的供电环节里，AA电池凭借采购便捷、更换门槛低的优势，始终占据着不小的应用份额，而承载电池的仓体结构，直接决定了供电可靠性与整机装配的适配性。这款四槽位AA电池仓的设计，首先围绕接触可靠性做了核心考量，每个电池位的正极端预留了弹簧安装位，采用螺旋压缩弹簧作为负极接触件，弹簧的线径、圈数经过匹配计算，既能保证电池装入后有足够的预紧力，避免设备跌落、晃动时出现接触断电的问题，又不会因为弹力过大导致电池装入、取出时阻力过高，影响日常换电的操作手感。仓体的分隔筋采用等距排布，筋位厚度控制在兼顾结构强度与塑胶成型工艺的合理区间，相邻电池之间的间隙既满足AA电池的外径公差容纳需求，

　　也预留了轻微的空气流通空间，避免大电流放电时电池热量积聚无法散出。仓体的侧壁做了阶梯式限位结构，和设备外壳的安装卡槽可以直接卡合，不需要额外设计复杂的固定压片，装配时只需要将仓体顺着设备内的导向筋推入，就能通过侧壁的倒扣结构完成固定，大幅减少整机装配的工序步骤。从安装边界来看，仓体的整体外轮廓做了圆角过渡，避免锐边在装配时刮伤设备内部的连接线束，底部的平面度控制在合理公差范围内，和设备内部的安装面贴合后不会出现翘曲，保证弹簧触点的高度一致性。设计过程中特意规避了常见的电池仓设计缺陷：比如弹簧安装柱的高度做了冗余设计，弹簧套入后不会出现歪斜偏移，避免长期使用后弹簧移位导致的接触不良；电池正极端的接触片位置做了防呆设计，

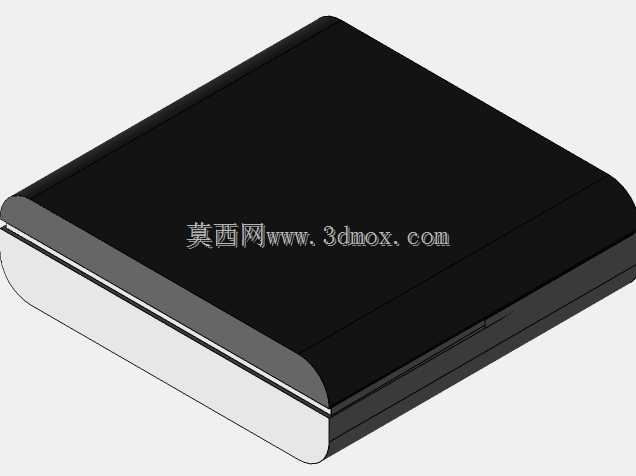

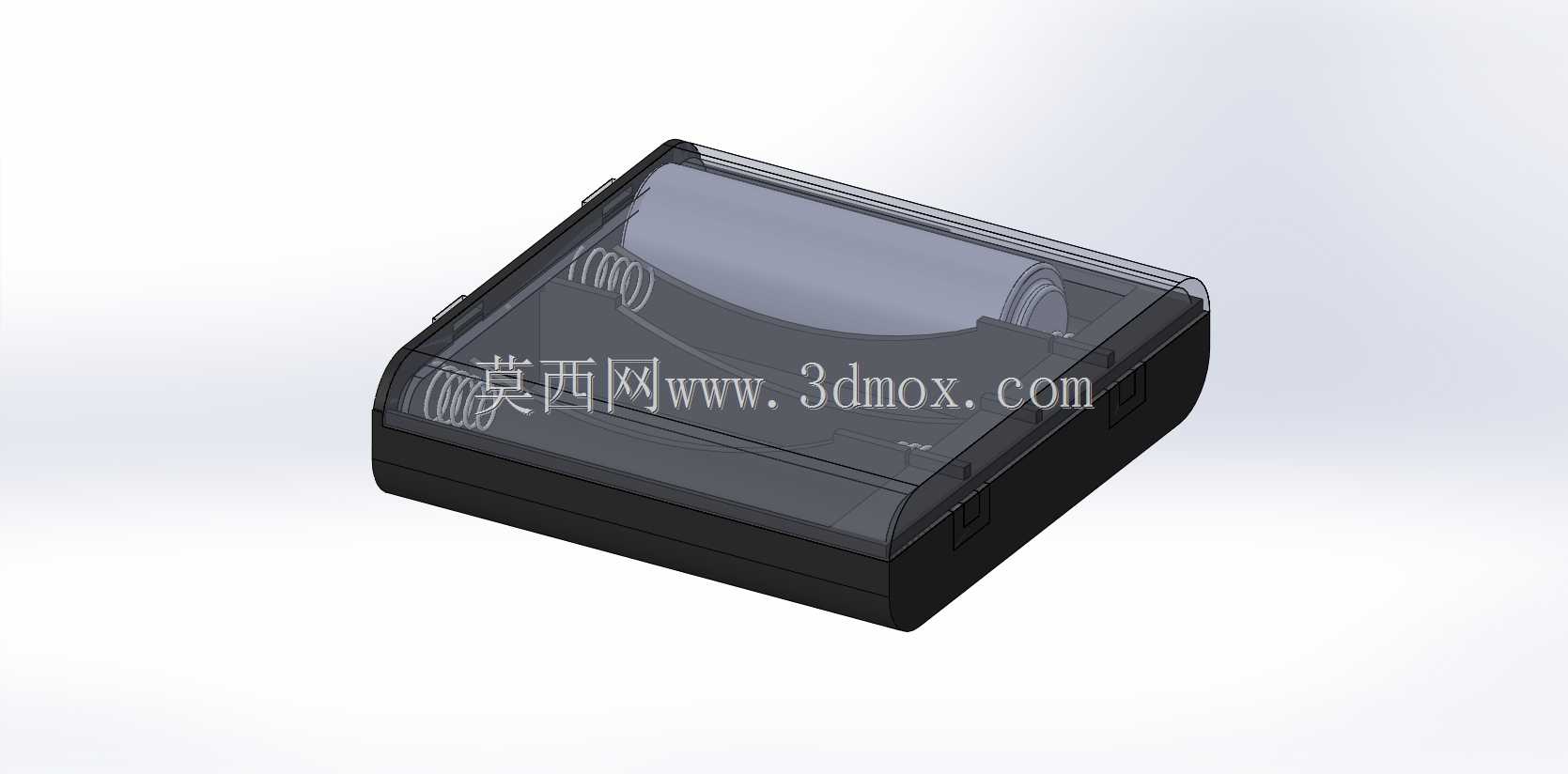

　　反向装入电池时无法完全到位，从结构上杜绝电池反装烧毁电路的风险。仓体的壁厚均匀，符合注塑成型的工艺要求，不会出现壁厚突变导致的缩水、翘曲问题，进胶口位置选在仓体侧边的非外观面，成型后去除浇口不会影响装配精度。在实际应用场景中，这款电池仓可以适配各类使用四节AA电池串联供电的便携设备，包括手持测温仪、现场调试用的信号发生器、小型户外检测设备、家用便携小家电等，仓体的尺寸可以根据不同设备的内部空间做微调，核心的接触结构、固定方式、防呆逻辑都经过实际装配验证，能够满足长期反复更换电池的使用强度要求。仓体边缘的卡扣结构同时兼顾了电池盖的配合需求，电池盖合上后可以和仓体形成完整的封闭空间，避免灰尘、日常泼溅的液体进入仓内腐蚀接触弹簧，

　　提升供电结构的环境适应性。每个电池位的底部都做了微小的凸点支撑，电池装入后不会和仓底完全贴合，减少电池外壳和塑胶仓壁的摩擦，也能在电池出现漏液时预留少量的导流空间，避免漏液直接扩散到所有电池接触位，降低故障后的维护成本。弹簧的材质选型匹配常规电池仓的使用要求，具备良好的导电性与抗腐蚀性能，长期使用不会出现锈迹导致的接触电阻增大问题。仓体的分隔筋顶部做了倒角处理，电池装入时可以顺着倒角滑入槽位，不需要刻意对准位置，提升用户换电时的操作流畅度。
