起重机用多缸曲轴传动组件结构设计

　　在起重设备的动力传动链路里，这类曲轴组件是承接动力输出、将活塞往复直线运动转化为旋转扭矩的核心部件，常配套在起重作业设备的内燃动力单元中，为起升机构、变幅机构的运转提供稳定的扭矩输出，尤其在中小吨位移动式起重机的动力舱内，这类多缸曲轴的结构可靠性直接决定了设备重载作业时的动力稳定性。从实际工况来看，起重作业时动力输出存在频繁的负载波动，起吊瞬间的冲击载荷会沿传动链路反向作用到曲轴轴颈位置，因此在结构设计阶段，首先要平衡各曲拐的相位角布置，让多组活塞连杆的往复惯性力、旋转离心力能够在曲轴内部实现大部分抵消，减少运转过程中的整机振动，避免振动传递到起重吊臂端影响吊重对位精度。

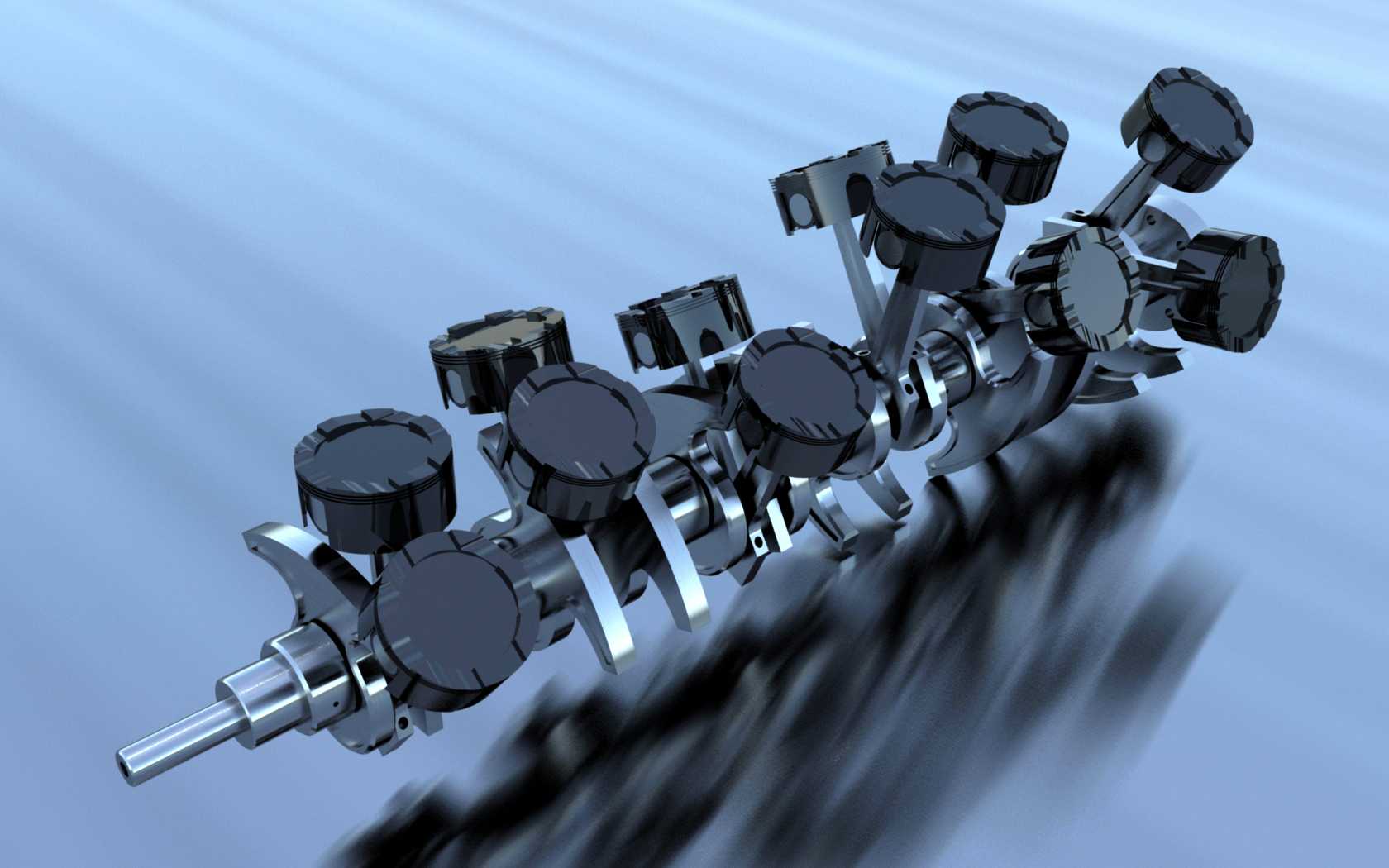

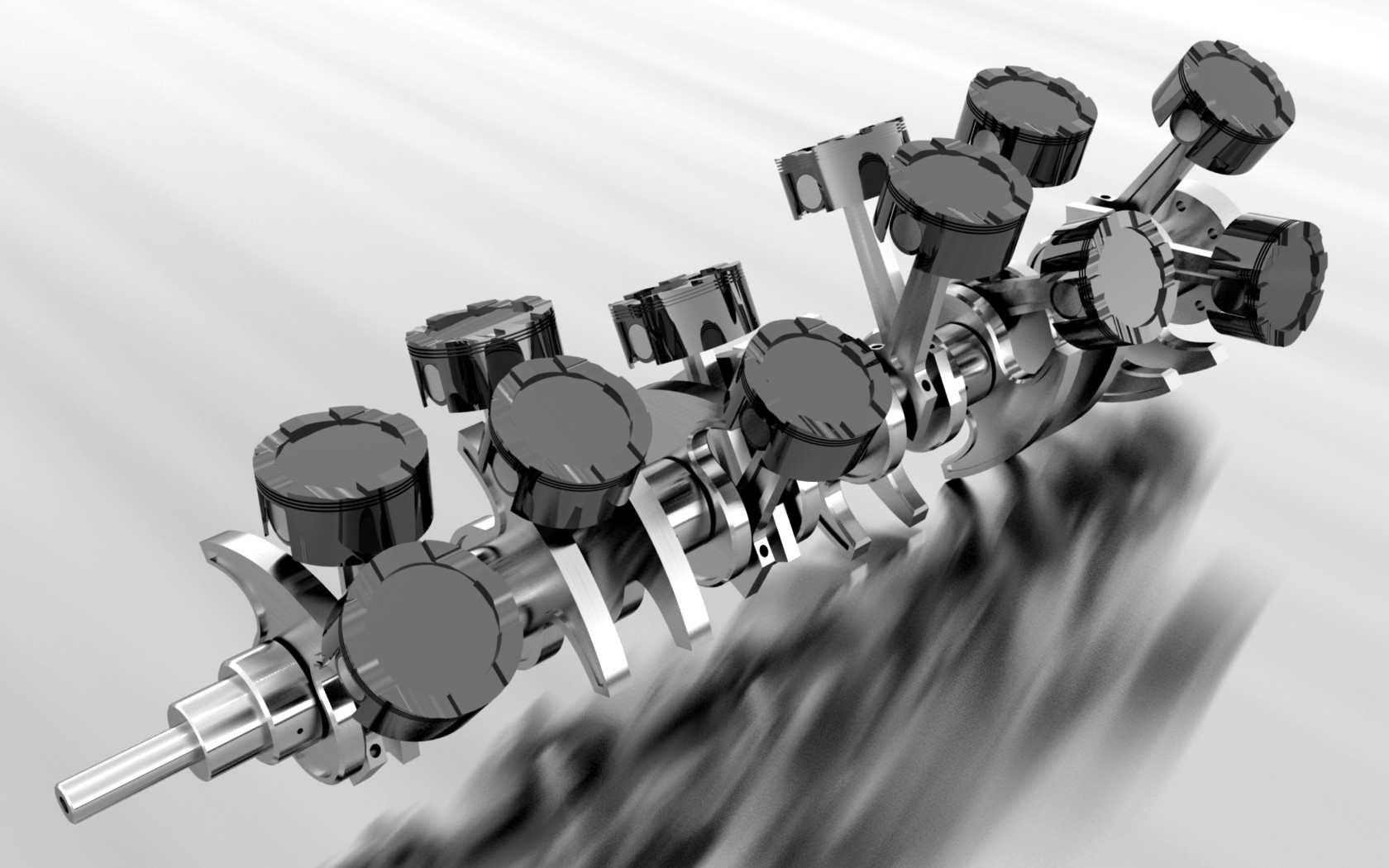

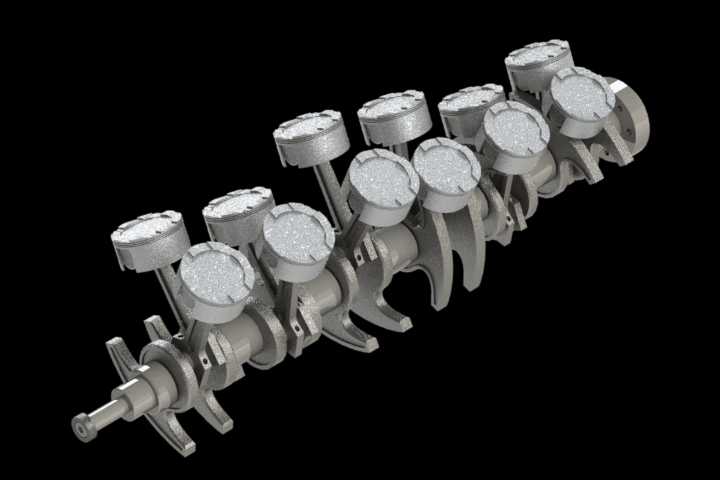

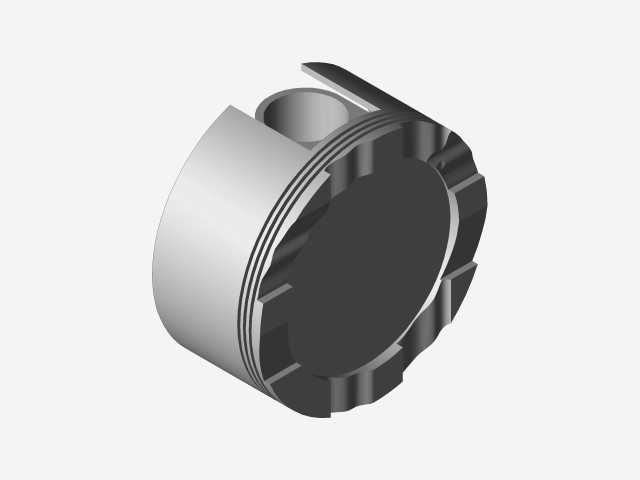

　　从结构组成来看，这套组件包含整体锻造的曲轴本体、分体式连杆、活塞部件以及轴端连接法兰，曲轴的主轴颈采用等径设计，适配标准剖分式滑动轴承的安装尺寸，安装时需要保证各主轴颈的同轴度公差控制在0.02mm以内，避免轴瓦偏磨导致的早期失效。连杆大头采用斜剖结构，方便在不拆卸曲轴的情况下完成活塞连杆组的检修更换，小头端通过活塞销与活塞连接，活塞裙部的型线设计考虑了热膨胀余量，在高负荷连续运转时不会出现拉缸故障。曲拐的布置采用平面错相位排布，相邻曲拐的夹角根据缸数匹配对应点火间隔角，保证动力输出的扭矩波动控制在合理区间，即使在怠速状态下也能维持稳定的转速输出，满足起重作业时微动操作的动力响应要求。

　　在安装边界设计上，曲轴的轴向定位设置在中间主轴颈位置，通过止推片限制运转过程中的轴向窜动量，窜动间隙控制在0.1-0.2mm之间，既避免热胀冷缩导致的轴端卡滞，也防止轴向窜动影响后端飞轮、离合器的对接精度。曲轴前端的轴伸部位设计有键槽与油封安装位，用来连接前端的正时齿轮、皮带轮等附件，后端法兰通过螺栓与飞轮组件连接，飞轮的端面跳动公差需要严格控制，避免动力输出时出现偏摆。轴颈表面的油道采用斜向交叉钻孔设计，连通主轴颈与连杆轴颈的润滑油路，压力润滑油可以通过内部油道直接输送到各摩擦副表面，在重负荷工况下形成稳定的油膜，降低轴瓦与轴颈的磨损速率。

　　实际选型匹配时，需要结合起重设备的动力额定功率、最大输出扭矩来确认曲轴的轴颈直径、曲拐半径参数，曲拐半径直接决定了活塞的行程长度，和动力单元的排量、输出扭矩特性直接相关，针对大吨位起重设备的动力需求，可以通过调整曲拐半径、增加轴颈强化工艺来提升部件的承载能力。设计建模过程中，需要对各运动部件做干涉检查，确认连杆在上下止点位置时不会与曲轴平衡块、缸体下部发生运动干涉，活塞在上止点位置时与气缸盖的燃烧室间隙控制在合理范围，避免碰撞故障。平衡块的外形与重量经过精确匹配，抵消曲拐旋转时产生的离心力，降低主轴承的负荷，延长部件的使用寿命。这类曲轴组件的结构设计成熟度较高，在通用内燃动力单元中也有广泛应用，针对起重作业的特殊工况，主要强化了轴颈的表面硬度、圆角过渡位置的抗疲劳性能，能够承受频繁的冲击载荷，满足户外复杂作业环境下的长期使用需求。
