重载越野行走轮总成结构设计

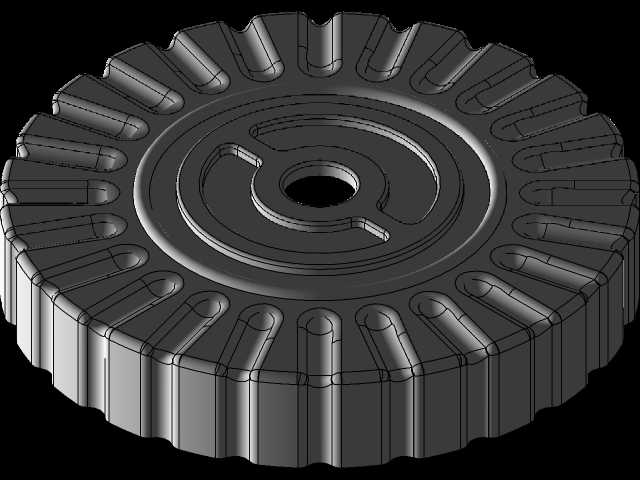

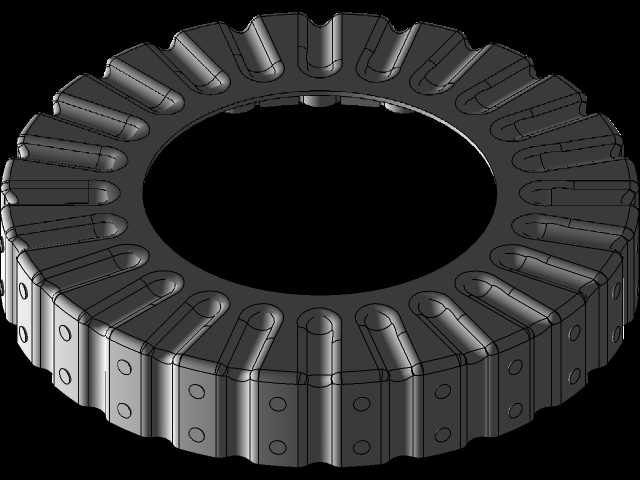

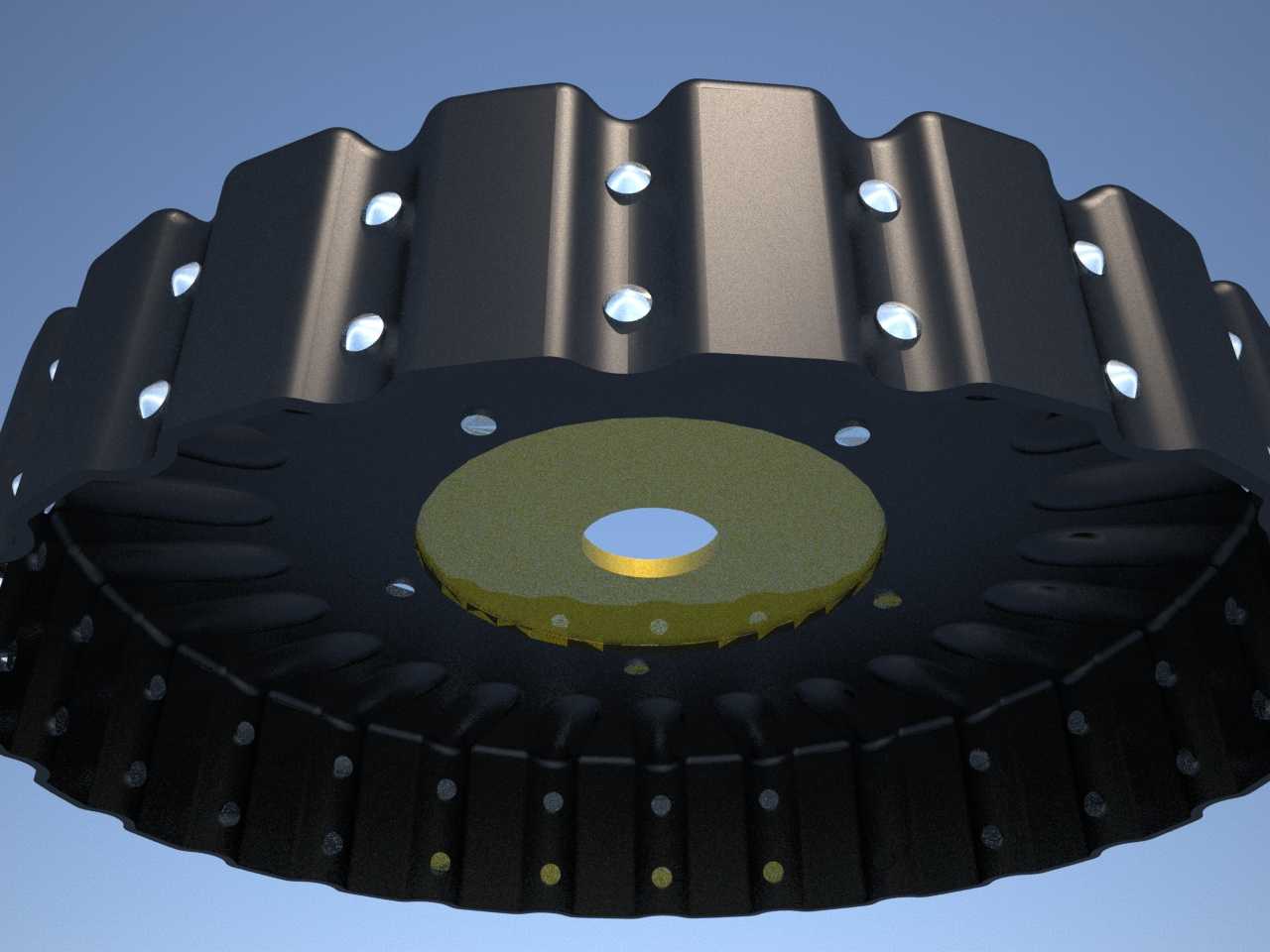

　　该行走轮总成主要面向非铺装路面重载移动设备的行走场景，常见于小型工程机械、全地形作业平台、重载巡检机器人、野外作业移动装备的行走系统中，承担设备整体承重、缓冲路面冲击、传递行走驱动力的核心作用。从结构设计来看，整体采用分体式装配结构，外层为高阻尼橡胶材质的轮体，外圆周设计有连续的波浪形防滑胎齿，胎齿沿轮体周向均匀分布，齿形做了圆弧过渡处理，既能够在泥泞、碎石、松软土层等复杂路面提供足够的抓附力，避免行走过程中出现打滑空转的问题，同时圆弧过渡的齿根结构能够有效降低应力集中，减少复杂路面行驶时胎体的撕裂风险，轮体侧面沿周向设置的多组点状凸起结构，能够在轮体发生侧向剐蹭时起到防护作用，避免尖锐物体直接损伤轮体内部的支撑结构。

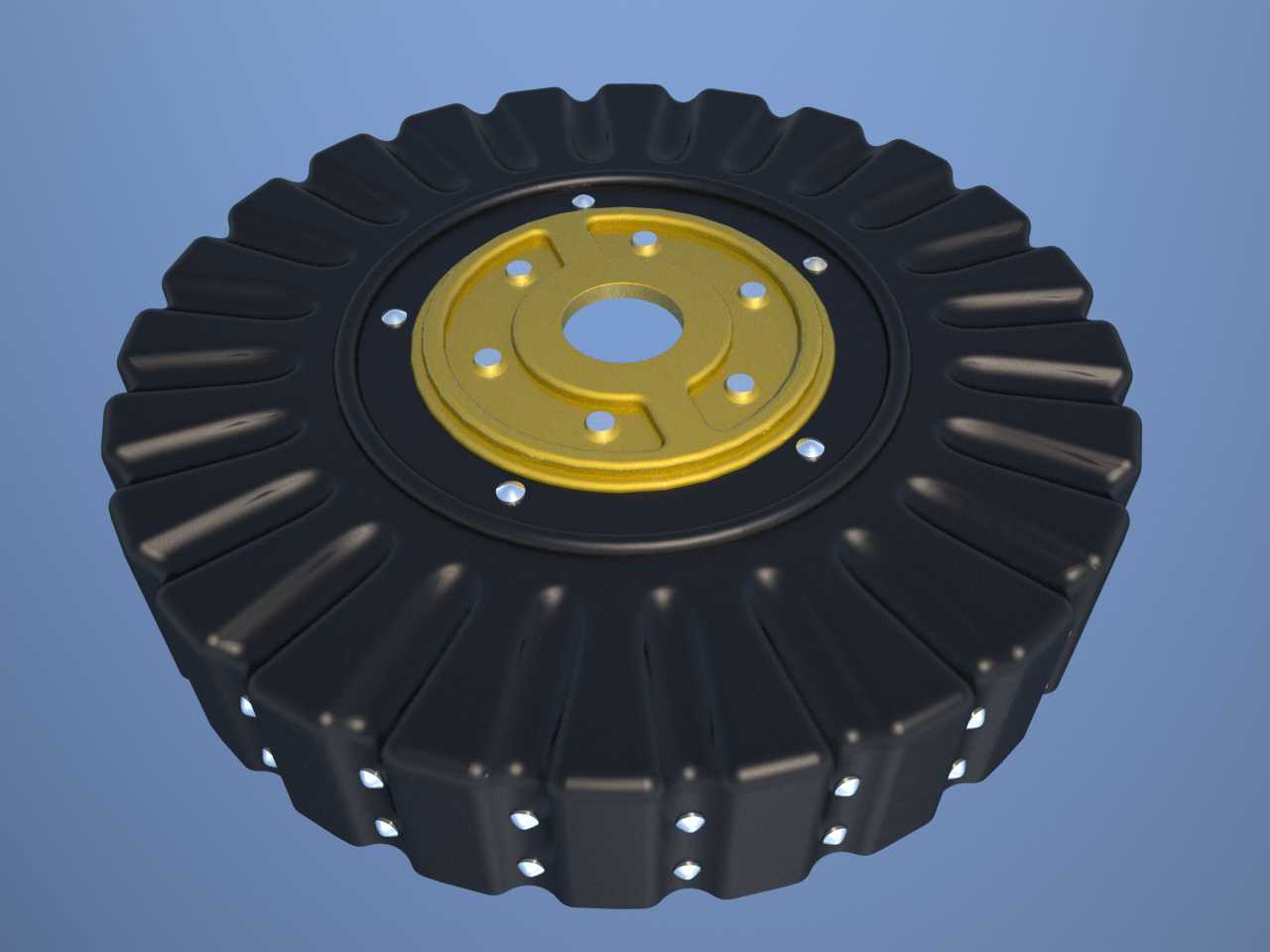

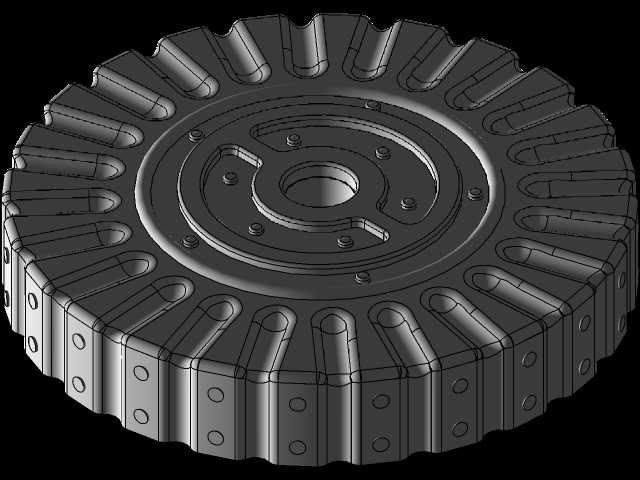

　　内层的轮毂采用金属材质加工，中心设置有与驱动轴配合的安装通孔，孔位周边做了加厚处理，能够传递更大的驱动扭矩，轮毂端面上沿周向均匀布置的多组安装孔位，通过紧固件实现与外层橡胶轮体的刚性连接，紧固件采用沉头设计，安装后端面与轮毂表面齐平，不会突出轮体表面造成干涉。在设计过程中，首先需要明确轮体的承重边界，根据目标设备的整备质量与单轮承重占比，确定橡胶层的厚度与轮毂的材质选型，橡胶层的邵氏硬度需要控制在合理区间，硬度过高会导致缓冲性能不足，行驶过程中震动传递过大，硬度过低则会导致轮体承重后形变量过大，增大行走阻力同时加速橡胶层的疲劳老化。轮毂的安装孔位采用节圆定位设计，所有安装孔的位置度公差控制在0.1mm以内，

　　保证装配后轮体的径向跳动量符合行走系统的精度要求，避免高速行走时出现轮体偏摆的问题。安装边界方面，中心安装孔的孔径与配合轴径采用过渡配合，装配时需要添加防松垫片避免长时间行走震动导致紧固件松动，轮体的总宽度与安装节圆尺寸需要匹配设备的轮架安装空间，保证轮体转动时与轮架、车架之间留有足够的安全间隙，不会在转向、颠簸工况下发生剐蹭。轮体的径向尺寸设计需要兼顾越障能力与设备重心高度，更大的轮径能够提升越障高度，但会相应抬高设备的整体重心，影响设备在倾斜路面的稳定性，设计时需要根据设备的作业场景做平衡选型。该轮体的防滑齿形深度经过反复优化，既保证足够的抓地力，又不会因为齿深过大导致轮体在硬质铺装路面行驶时震动过大，

　　同时齿形的排布方向能够在行走过程中自动排出胎面附着的泥土与碎石，避免异物卡入胎齿影响抓地性能。轮毂与橡胶轮体的连接位置设计有环形定位凸台，装配时凸台嵌入橡胶层的对应凹槽内，不仅能够提升连接的可靠性，还能承受行走过程中产生的横向剪切力，避免急转向、侧滑工况下轮毂与橡胶层发生相对位移。轮体的整体动平衡精度按照行走系统的最高行驶速度做对应调校，保证在额定最高速度下行走平稳，不会产生额外的震动影响设备上搭载的精密作业部件正常工作。
