户外便携烟熏烘烤炉结构设计方案

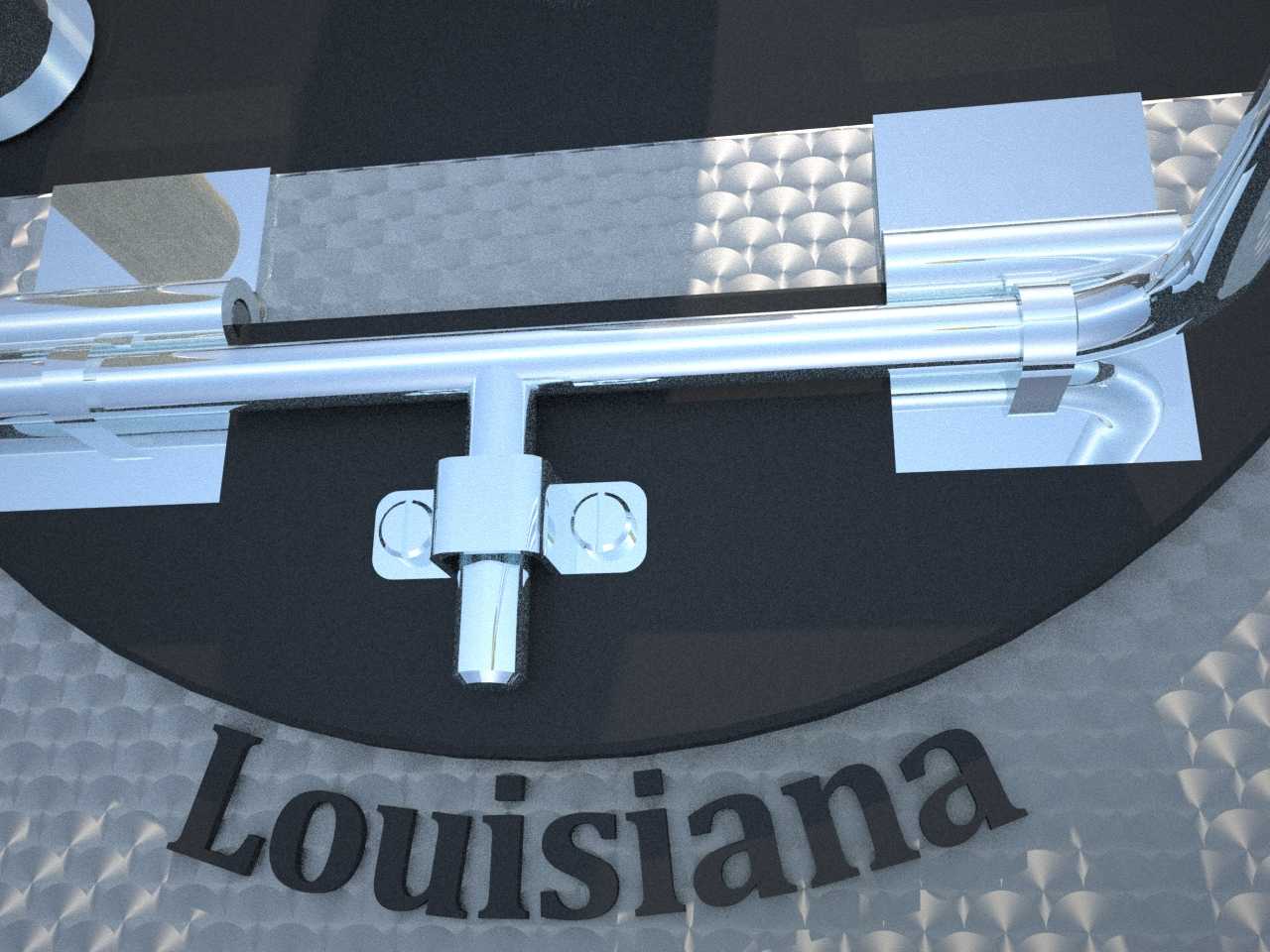

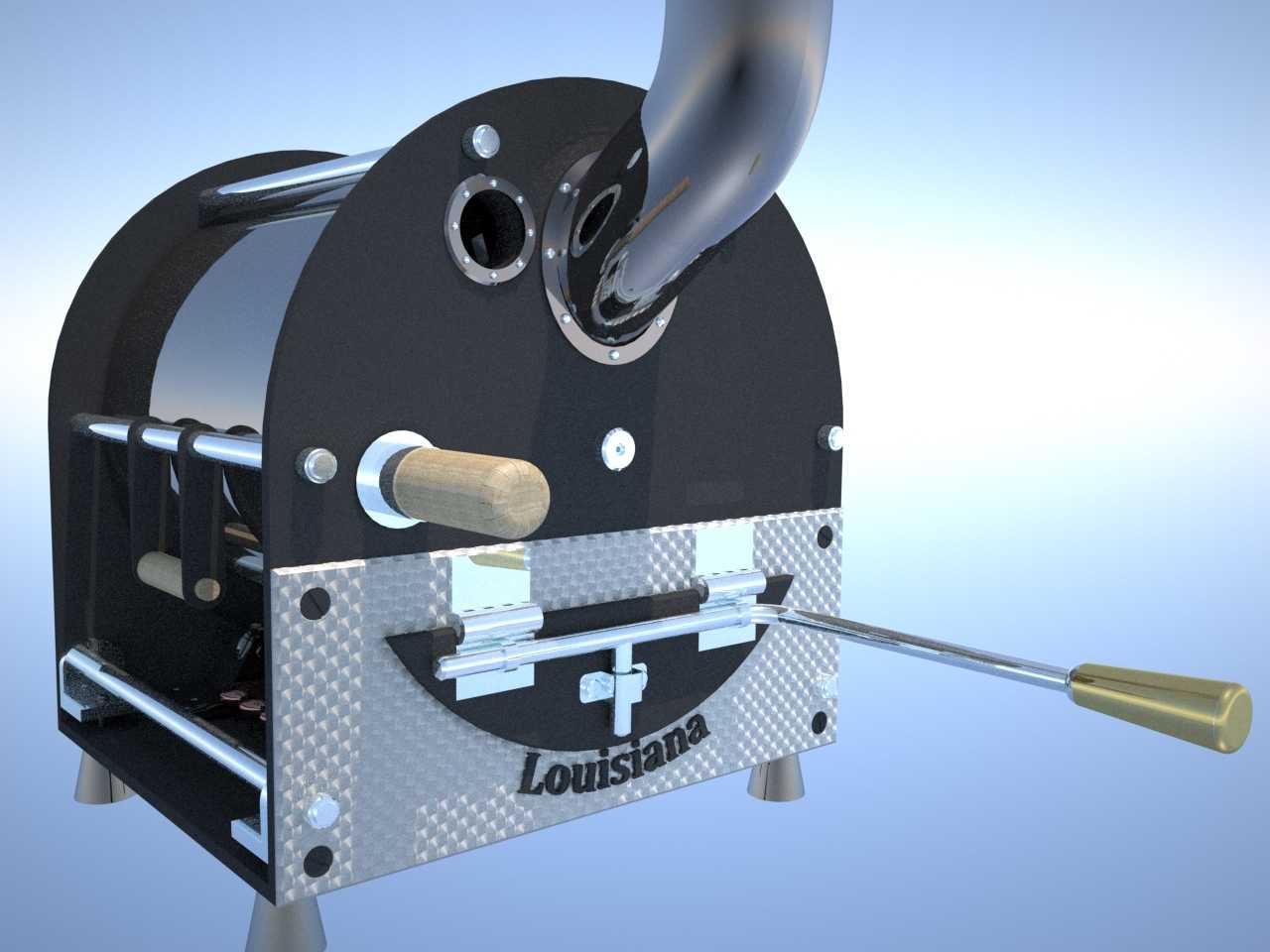

　　这款烘烤设备的结构设计，核心围绕户外移动使用场景下的热效率利用、操作便捷性与结构耐用性展开，整体采用卧式筒形腔体作为核心烘烤空间，腔体外侧做了双层结构设计，内层采用耐高温金属板材卷焊成型，外层搭配防滑花纹金属板做隔热包覆，两层之间预留12mm的空气隔热层，既可以减少炉体内部热量向外散失，提升燃料利用率，也能避免外壳温度过高造成误触烫伤，适配露营、庭院聚餐等无固定操作防护的使用场景。炉体正面设置了横向抽拉式炉门，炉门通过两侧的滑动导轨与腔体连接，门体上配备了带木质握柄的锁止压杆，压杆采用偏心凸轮结构实现锁紧，转动握杆即可完成炉门的压紧密封，无需额外卡扣结构，操作时木质握柄可隔绝金属传导的高温，避免徒手操作时烫伤。

　　炉门上方预留了透明观察窗位，可在不开启炉门的情况下观察内部食材的烘烤状态，减少开门造成的热量流失。炉体侧上方设置了大直径排烟弯管接口，接口处采用法兰盘加螺栓紧固的结构，可适配不同直径的排烟延长管，将燃烧产生的烟气导向远离操作位的方向，同时接口处预留了风量调节挡板的安装位，可通过调整挡板开合角度控制腔体内的进氧量，进而调节燃烧温度与烟熏浓度，满足低温烟熏、高温烘烤等不同烹饪模式的需求。炉体侧面伸出的木质摇柄连接内部的食材转架结构，摇柄通过铜套与炉体侧壁连接，转动时可带动内部的多层烤架匀速旋转，让不同位置的食材受热更均匀，避免局部烤焦或者受热不足的问题，铜套结构自带润滑属性，长期在高温环境下使用也不会出现卡滞、锈蚀的问题。

　　炉体底部设置了四个可调节高度的金属支脚，支脚采用螺纹连接结构，可根据放置地面的平整度调整每个支脚的伸出长度，保证炉体在不平整的户外地面也能保持水平放置，避免内部油脂或者汤汁向一侧倾斜溢出。从安装边界来看，这款烤炉的整体宽度控制在600mm以内，深度为450mm，高度含排烟管接口为520mm，整体重量控制在18kg左右，两侧预留了金属提手的安装位，两名成年人可轻松搬运转移，也可适配常规的户外露营车置物平台，不需要额外定制安装支架。在功能设计上，腔体内部做了分层结构设计，下层为燃料燃烧室，采用抽屉式灰斗结构，燃烧后的灰烬可直接抽出灰斗清理，不需要挪动上层烤架；中层为热量导流板，可将燃烧室产生的热量均匀分散到整个烘烤腔体，

　　避免火焰直接接触食材造成局部焦糊；上层为可调节高度的烤架层，可根据食材的大小、所需的烘烤温度调整烤架与热源的距离，适配整禽烘烤、肉块烟熏、小件食材烤制等不同的使用需求。炉体所有外露的金属连接件均采用不锈钢材质，避免户外潮湿环境、食材油脂腐蚀造成的生锈问题，外层花纹板除了隔热作用外，还可提升炉体外表面的抗刮擦性能，搬运、使用过程中产生的磕碰不容易留下明显凹痕。排烟管接口的位置做了加高处理，可避免雨水顺着排烟管流入炉腔内部，适配户外突发小雨的使用场景，炉门与腔体的接触位置预留了耐高温密封绳的安装槽，关闭炉门后可实现腔体的半密封状态，减少烟气从炉门缝隙溢出，同时保持腔体内的温度稳定，相比开放式烤架可节省30%左右的燃料消耗。在结构细节处理上，所有金属板材的边缘都做了卷边钝化处理，没有裸露的锋利切口，组装和使用过程中不会划伤操作人员；木质握柄均采用硬木材质，表面做了耐高温防碳化处理，长期接触高温也不会出现开裂、碳化脱落的问题；摇柄与炉体的连接位置设置了挡油环，可避免烘烤过程中产生的油脂顺着转轴流出炉体，污染放置台面。这款设备不仅适用于家庭户外露营、庭院聚餐场景，也可作为小型户外餐饮摊位的烘烤设备使用，结构简单可靠，没有复杂的电子元器件，所有部件均可拆卸更换，后期维护成本极低，不需要专业维修人员即可完成易损件的更换。
