聚氨酯泡沫成型工业生产装置结构设计

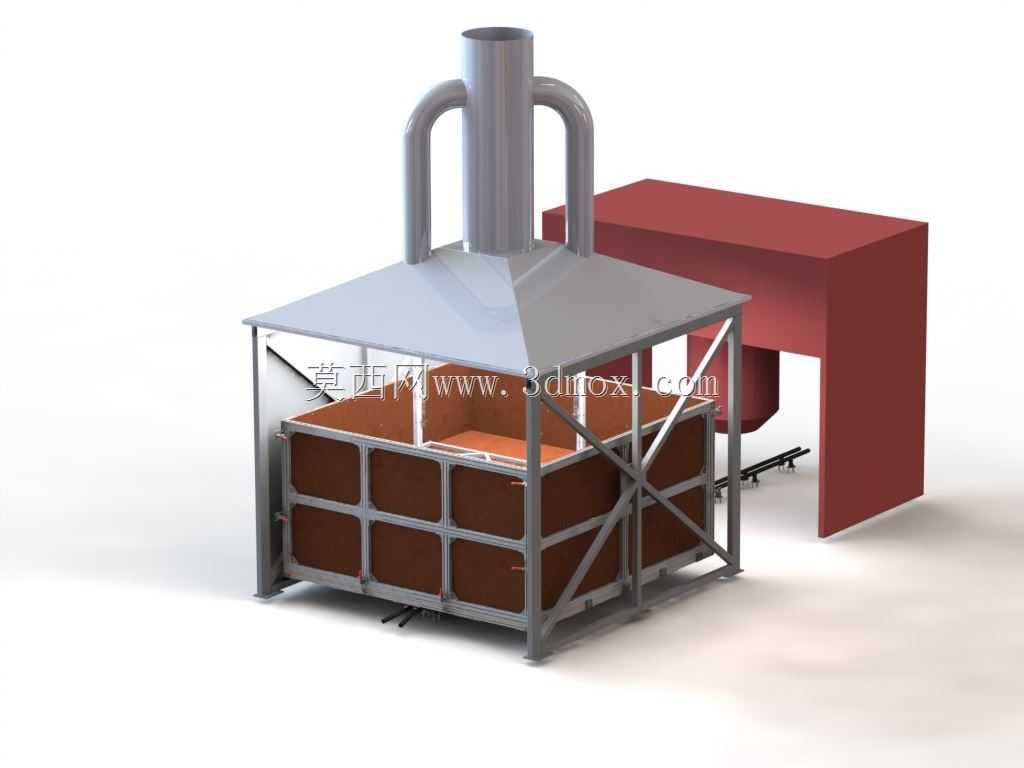

　　在聚氨酯泡沫制品的批量生产场景中，这类成型生产装置是车间核心作业单元，主要承担泡沫原料注模后的定型、熟化过程中的废气收集、成型后快速脱模全流程作业，适配中小型泡沫包装件、保温填充块的连续化生产需求，可对接前端原料混配输送工段与后端成品修整输送线，形成完整的泡沫制品加工链路。从结构布局来看，装置主体采用框架式承载结构，底部为箱式成型模腔，模腔外侧采用型钢焊接框架做受力支撑，模腔内部衬板采用耐温耐化学腐蚀的板材制作，避免聚氨酯原料发泡过程中粘附在腔壁，同时承受发泡过程产生的侧向膨胀压力，框架的型材选型经过受力校核，可抵消发泡过程最大0.3MPa的侧向胀力，无需额外加装加强筋即可保证模腔在反复开合过程中形变量控制在0.2mm以内，

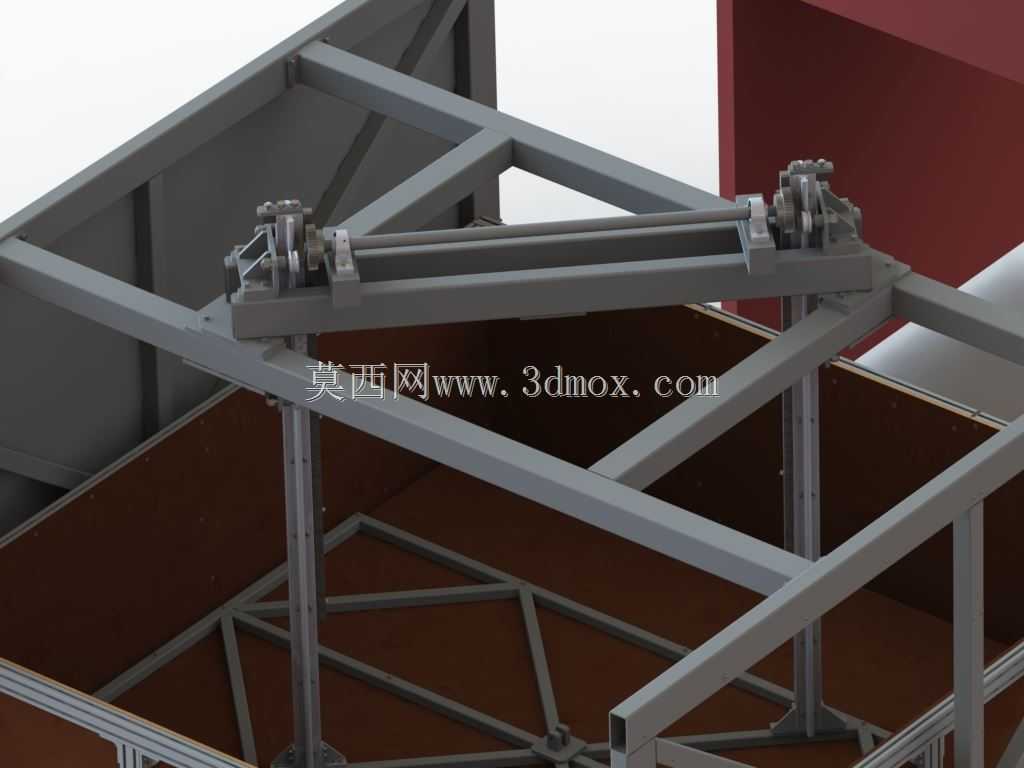

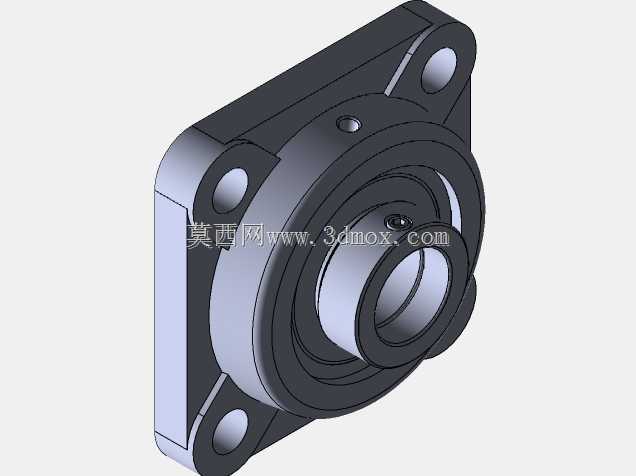

　　保障成型泡沫块的尺寸一致性。模腔上方设置集气排气罩，罩体采用棱台形渐扩结构，顶部居中设置排气主管，两侧对称设置辅助排气弯管，可将泡沫熟化过程中逸散的异氰酸酯类废气统一收集后接入车间废气处理系统，避免无组织排放影响车间作业环境，排气罩的下沿尺寸完全覆盖模腔全开状态的投影范围，罩体下沿距离模腔上沿预留150mm的操作间隙，方便作业人员观察模腔内发泡状态、清理腔壁残留料渣，同时不会阻碍模具开合动作。装置配套的模具运动导向结构采用直线导向副设计，导向件沿模腔两侧框架对称布置，可保证模腔开合过程中运动平稳无卡滞，导向面设置自润滑衬套，长期往复运动无需频繁加注润滑脂，避免润滑脂滴落污染泡沫原料。气动控制自动盖板设置在模腔顶部，

　　采用气缸驱动翻转开合，盖板闭合后可通过气动锁止机构压紧模腔上沿，防止发泡过程中原料从合模缝隙溢出，盖板的压紧力可通过气源压力调节，适配不同密度泡沫产品的生产压力需求，当泡沫熟化完成后，气缸驱动盖板快速抬起，配合模腔侧部的脱模机构可在10秒内完成成型泡沫块的脱出，大幅缩短单模作业周期。从安装边界来看，整套装置的地面投影尺寸约为2800mm×2200mm，排气主管顶部距离地面高度为3200mm，安装时需要在地面预埋地脚螺栓固定底部框架，设备周边需要预留不小于800mm的操作维护通道，排气主管对接车间废气支管的接口直径为300mm，气源接口设置在装置侧部下方，距离地面高度300mm，适配车间常规0.6-0.8MPa的压缩空气气源。

　　在设计过程中，充分考虑了泡沫生产的实际作业工况，模腔的所有棱角位置均做圆弧过渡处理，避免清料过程中划伤作业人员，框架外侧的焊接位置全部打磨平整做防锈涂装，适应车间内略带潮气的作业环境，排气罩与框架的连接采用可拆卸螺栓结构，方便后期拆卸清理罩体内壁附着的泡沫飞絮。整套装置的结构拆分完全适配三维建模的装配逻辑，每个结构件都预留了合理的装配公差，运动部件之间都设置了足够的安全间隙，不会出现运动干涉问题，可直接用于后续的工程出图、生产制造环节，也可作为泡沫生产线整线规划的单元模块进行排布调整，适配不同产能规模的泡沫生产车间布局需求。
