消防救援液压扩张器结构设计

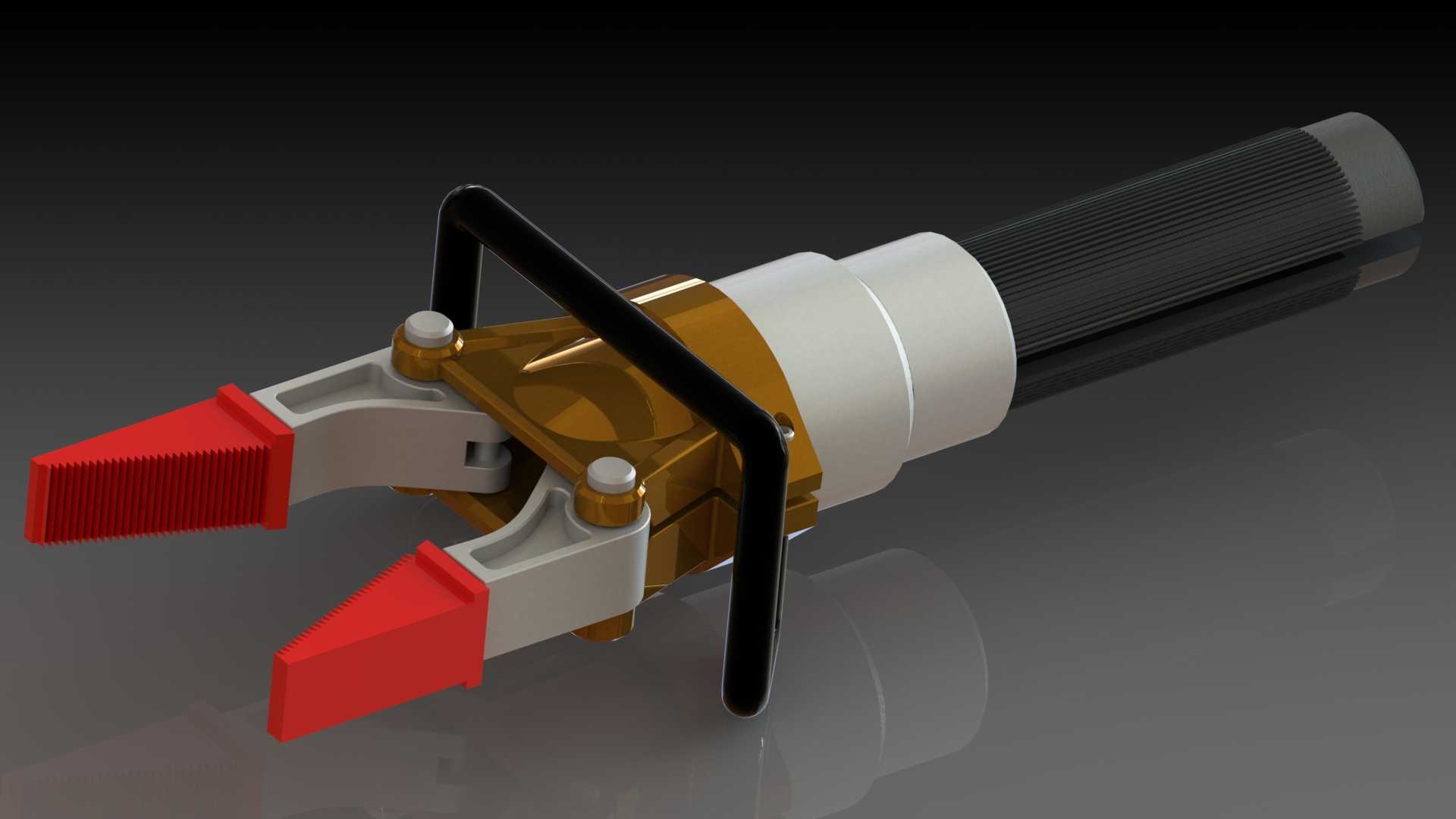

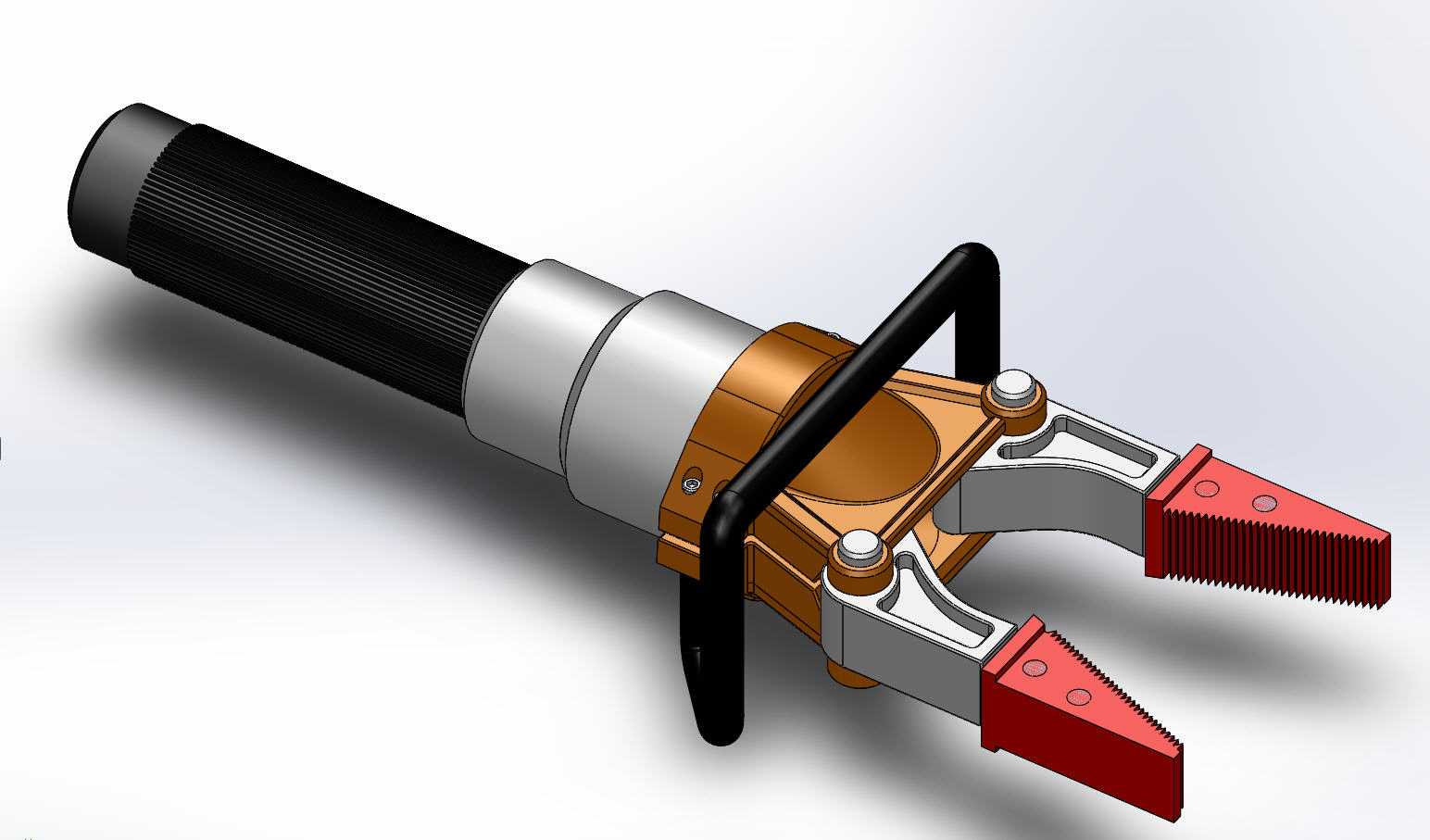

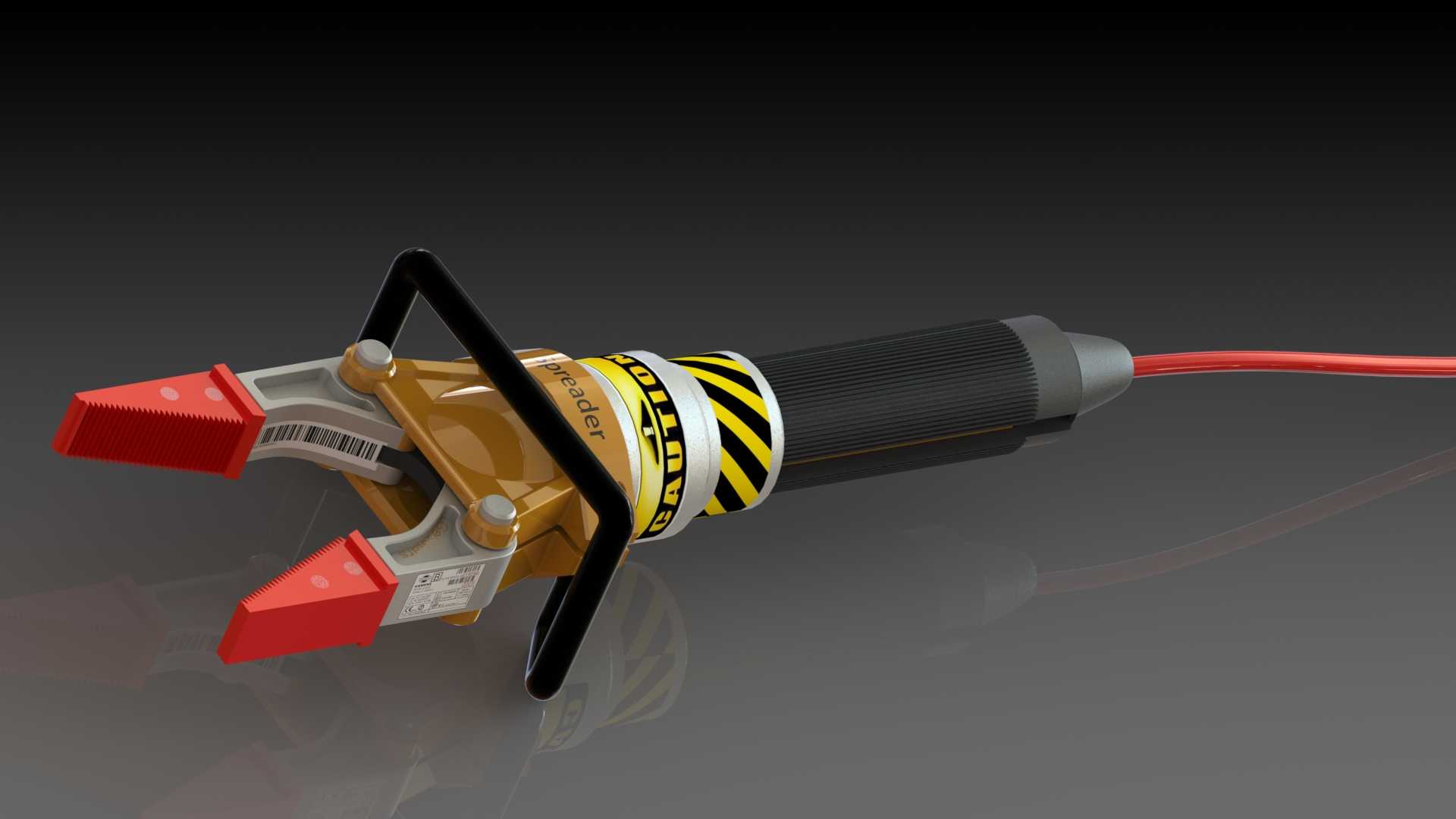

　　这款液压扩张器的三维结构设计，核心围绕应急救援场景的实际作业需求展开，在结构布局上充分考虑了狭小空间作业、大负载扩张、操作便携性等一线作业的核心痛点。从作业场景来看，该设备主要适配建筑坍塌救援、交通事故车辆破拆、工业设备故障拆解等场景，这类场景普遍存在作业空间受限、被扩张构件刚性大、作业点位不规则的特点，设计过程中针对这些特性做了对应的结构优化。

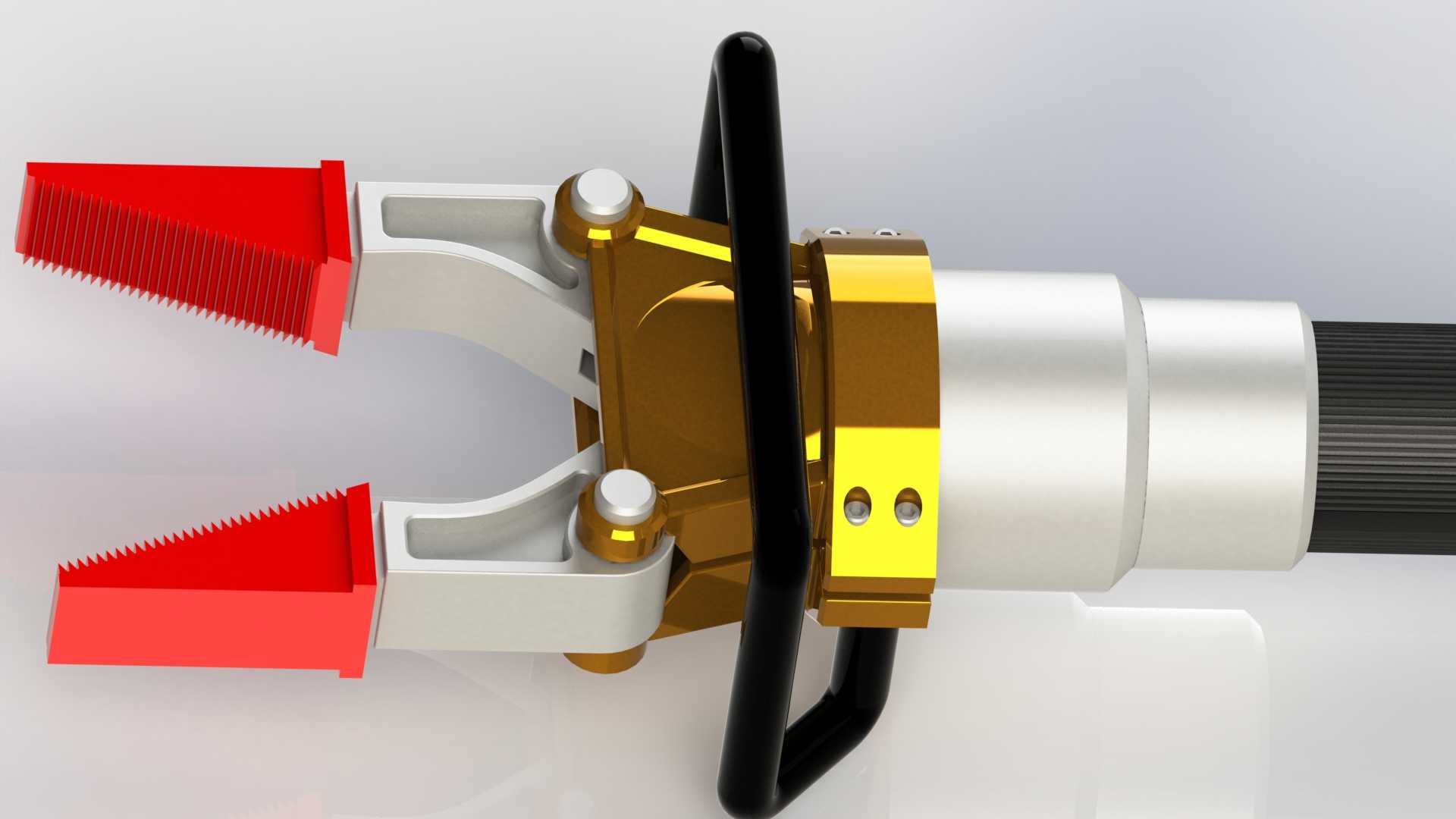

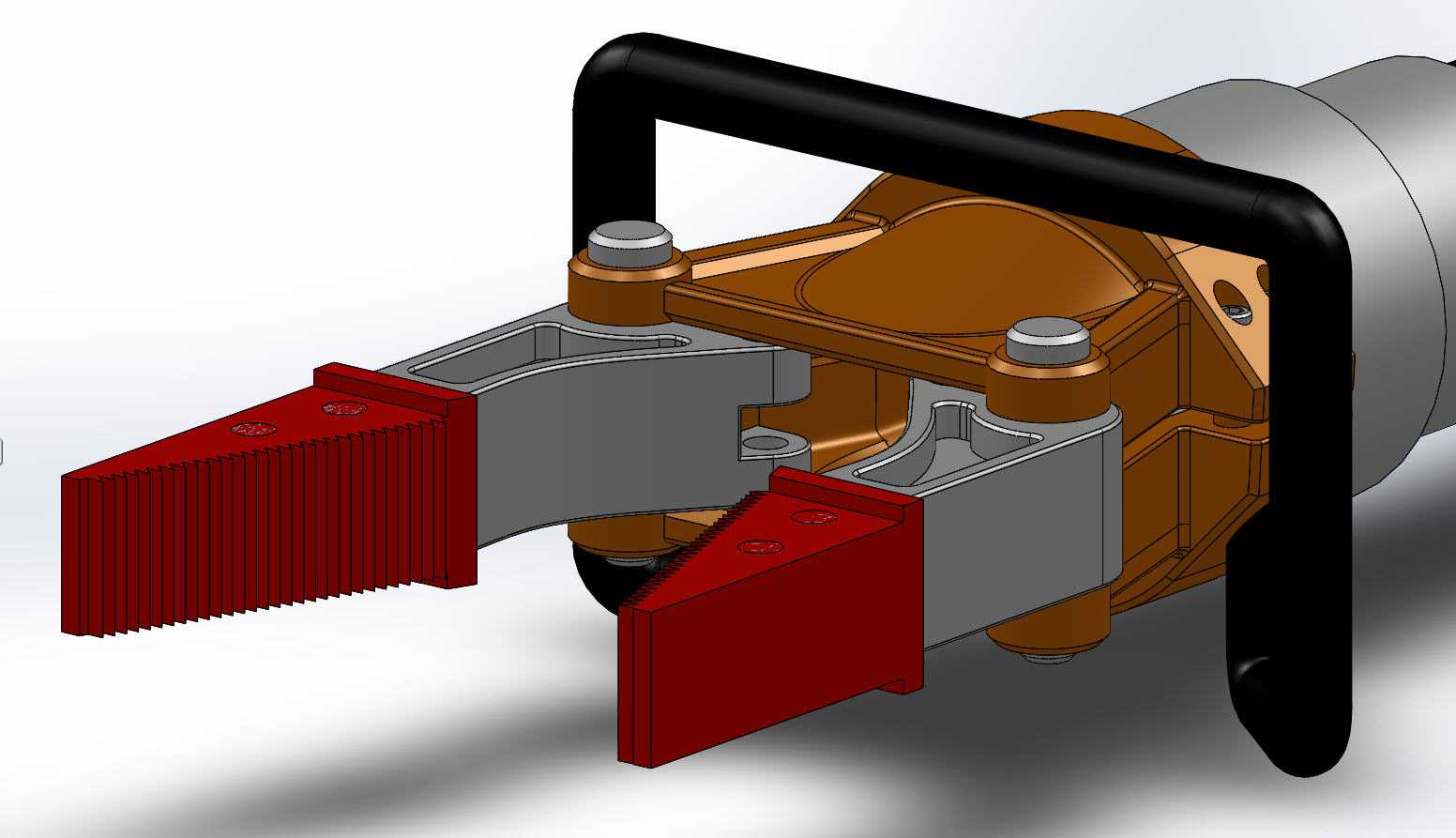

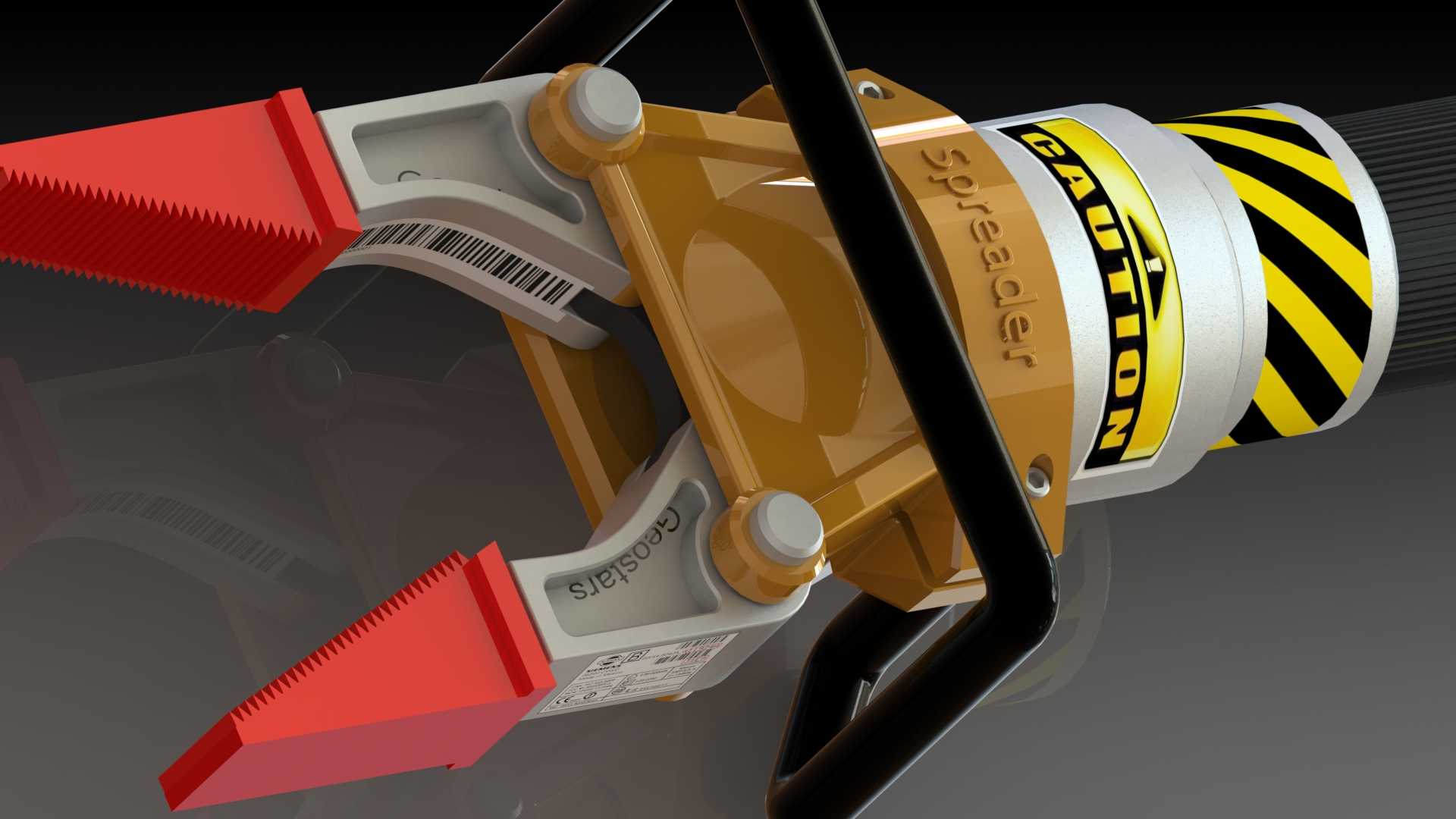

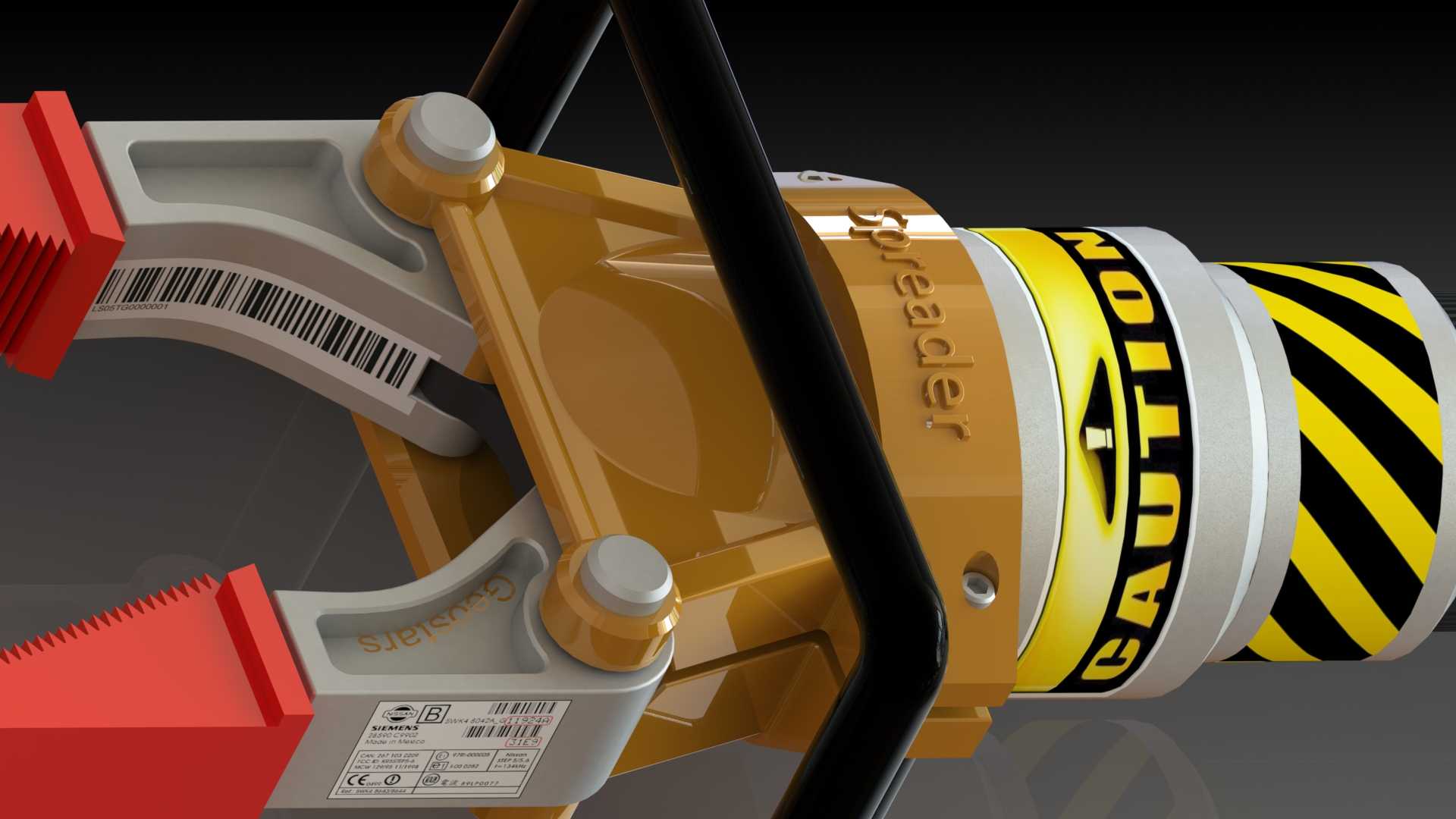

　　功能特性层面，扩张头采用带锯齿咬合面的分体式钳头结构，咬合齿的齿距、齿深经过反复校核，既保证咬合金属板材、混凝土构件时不会打滑，又避免齿形过尖导致应力集中引发的齿部崩裂问题；钳头与主体连接的铰接轴采用大直径销轴配合自润滑衬套，在承受最大扩张力时，铰接部位的接触应力控制在材料许用应力的70%以内，预留足够的安全冗余。主体的液压执行部分采用集成式油路设计，将进出油道直接加工在主体壳体内，减少外接管路的数量，避免救援作业中管路被尖锐构件刮破引发的设备失效，油路通径按照额定流量下的流速不超过3m/s设计，既保证扩张动作的响应速度，又控制油路沿程压力损失在合理范围。

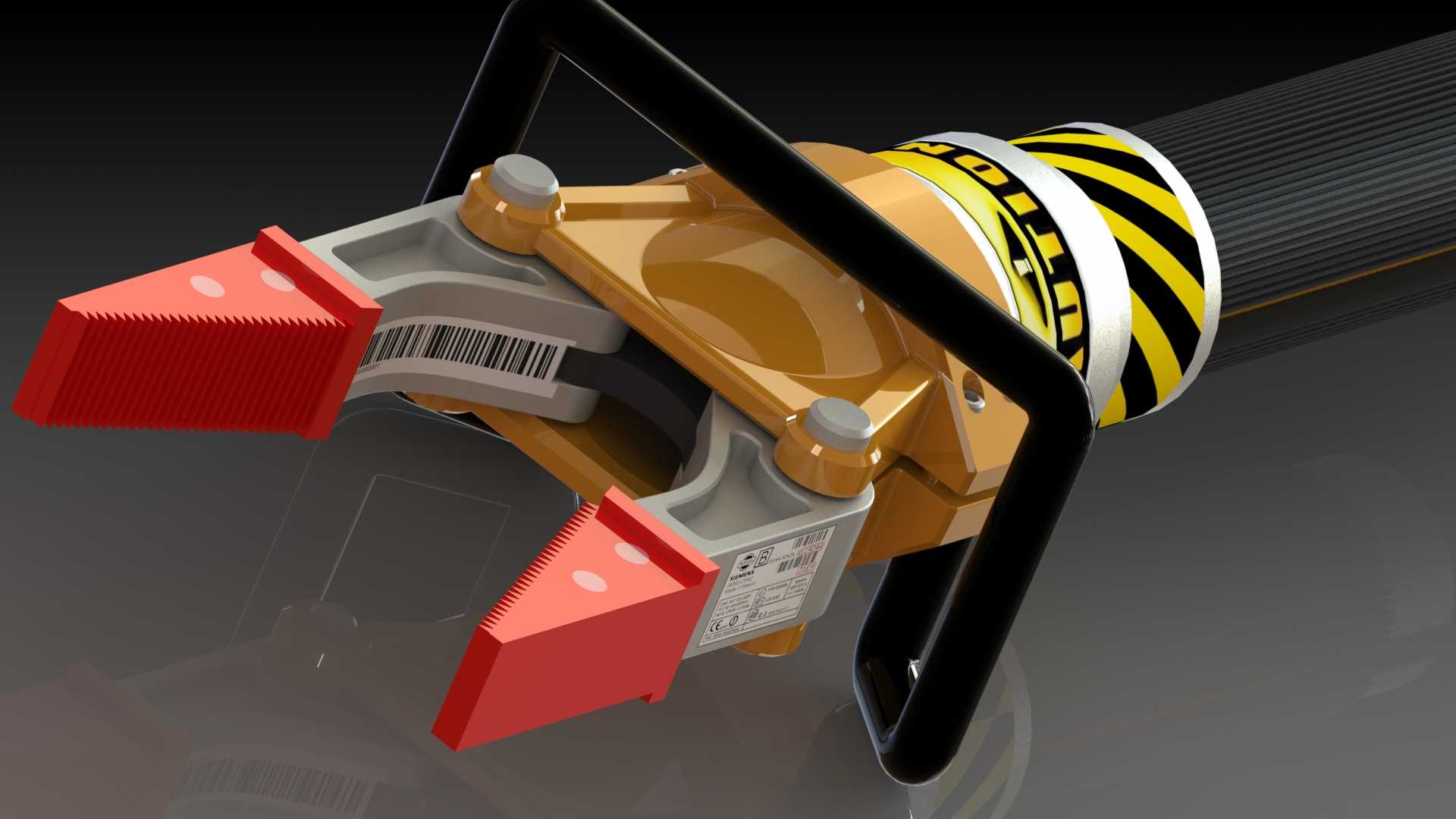

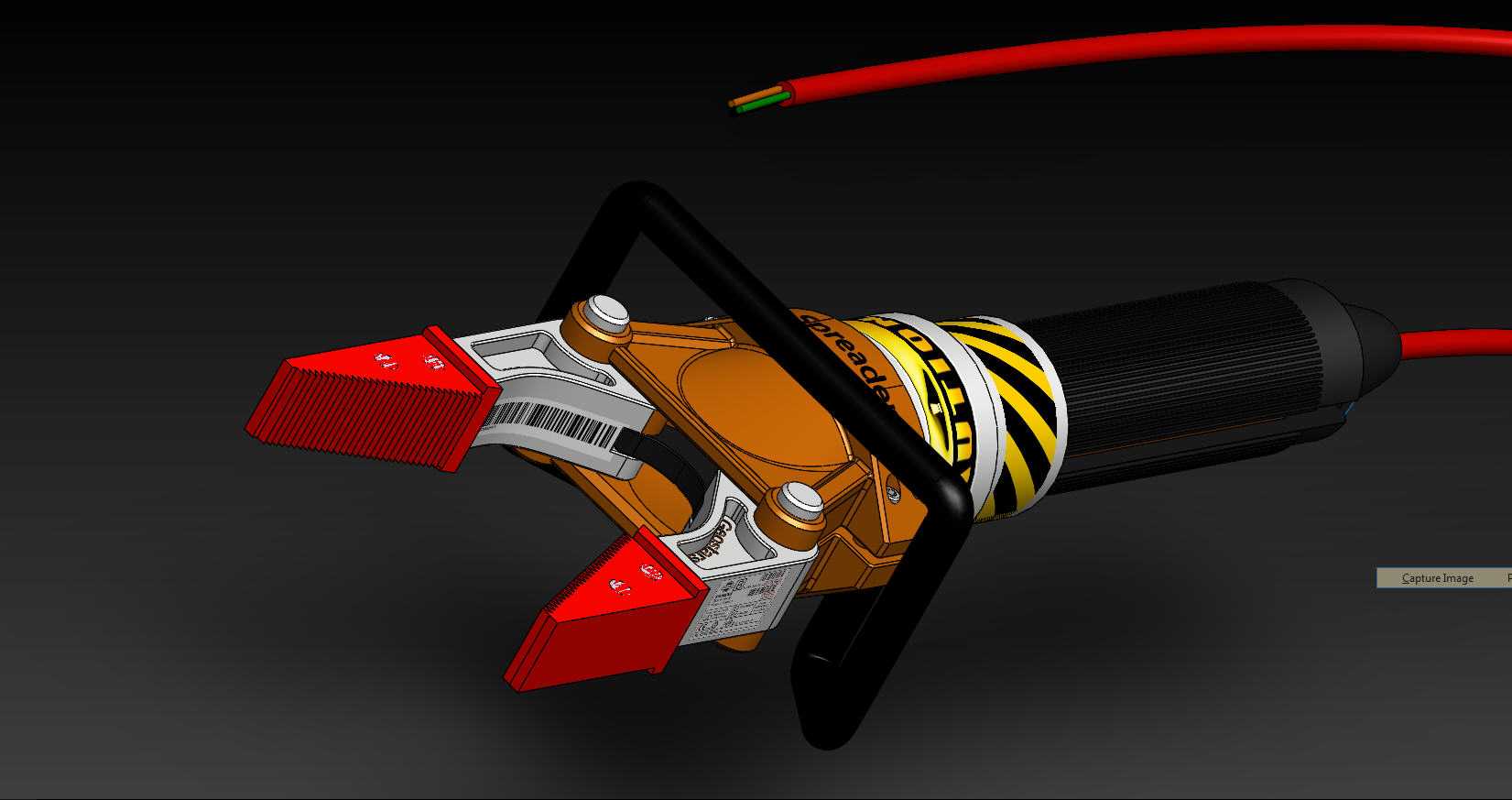

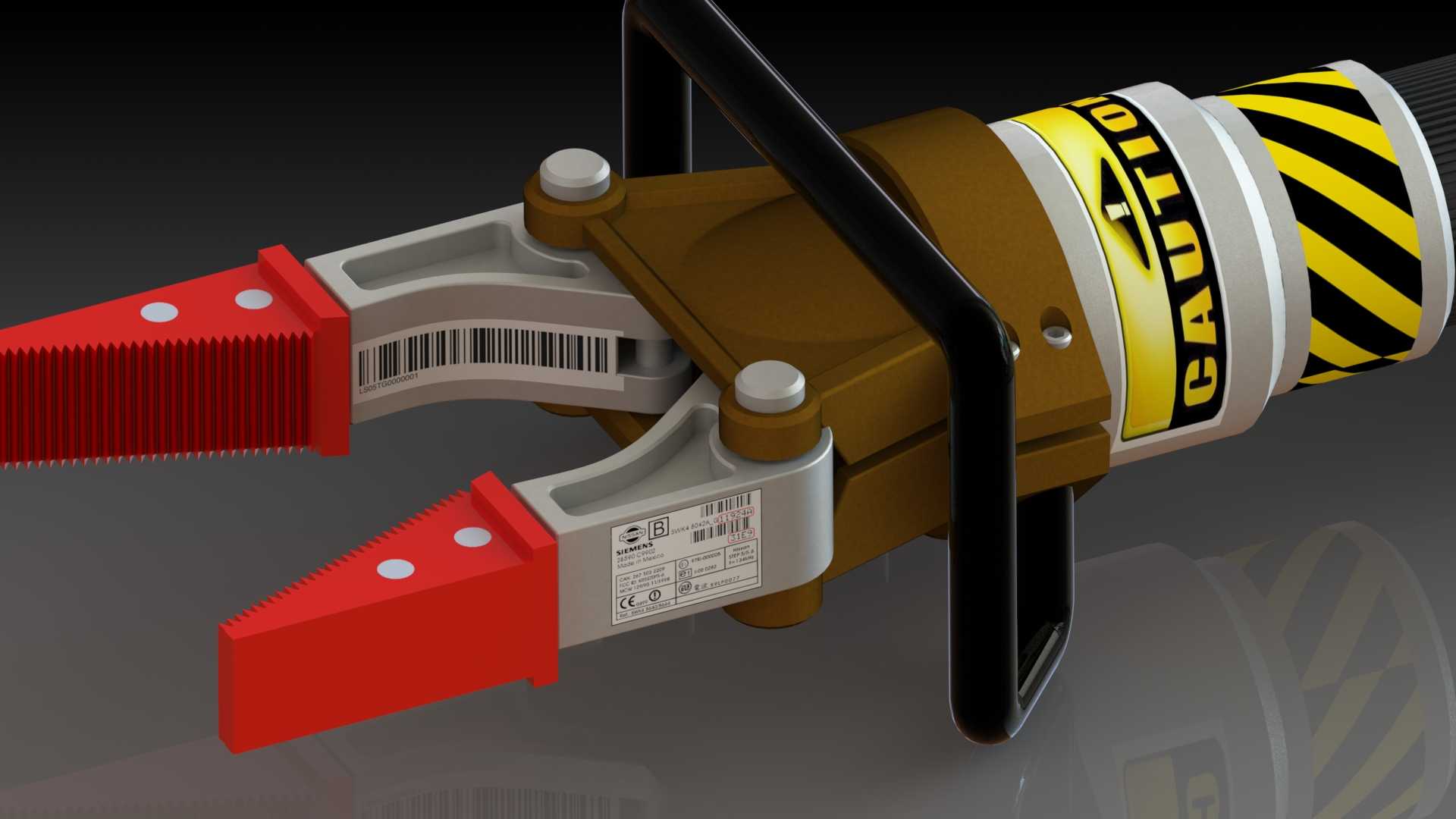

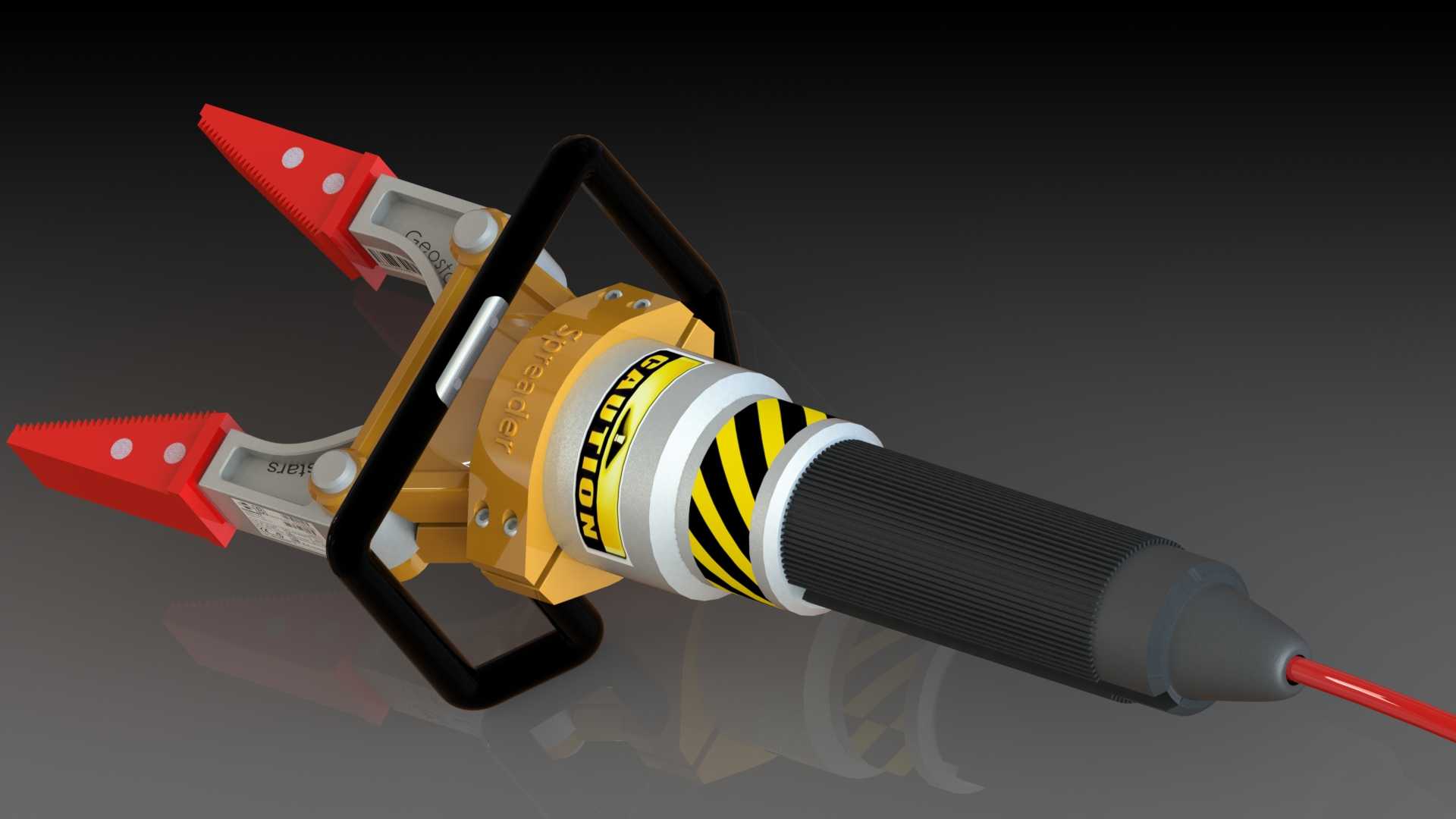

　　设计思路上，没有盲目追求极限扩张力参数，而是平衡了扩张力、扩张距离、设备自重三者的关系。握持部位采用符合人体工程学的弯型把手结构，把手外侧包裹防滑绝缘层，兼顾带电作业场景的防护需求；设备主体上的警示标识采用黄黑斜纹配色，在烟雾、昏暗的救援环境下具备足够的辨识度，方便操作人员快速识别设备姿态。扩张头的张开角度范围覆盖从最小闭合间隙到最大扩张行程的全区间，最小闭合状态下钳头尖端厚度控制在8mm以内，可以直接插入门缝、车辆钣金缝隙等狭小间隙，不需要额外辅助撬棍就能完成初始定位，大幅缩短救援准备时间。

　　外形尺寸与安装边界方面，设备整体长度控制在单人可持握操作的范围内，主体最大外径不超过120mm，在狭窄的车辆驾驶舱、坍塌建筑的缝隙中作业时，不会因为设备尺寸过大出现卡滞；钳头扩张端的两个工作面平行度公差控制在0.2mm以内，扩张作业时两个工作面始终保持平行，避免扩张过程中被夹持构件滑脱；液压接口采用标准快插结构，与常规消防救援装备的液压动力源接口通用，不需要额外转换接头就能完成设备接驳，快插接口处设置防尘防漏保护结构，在泥泞、多粉尘的作业环境下也能保证油路密封可靠。

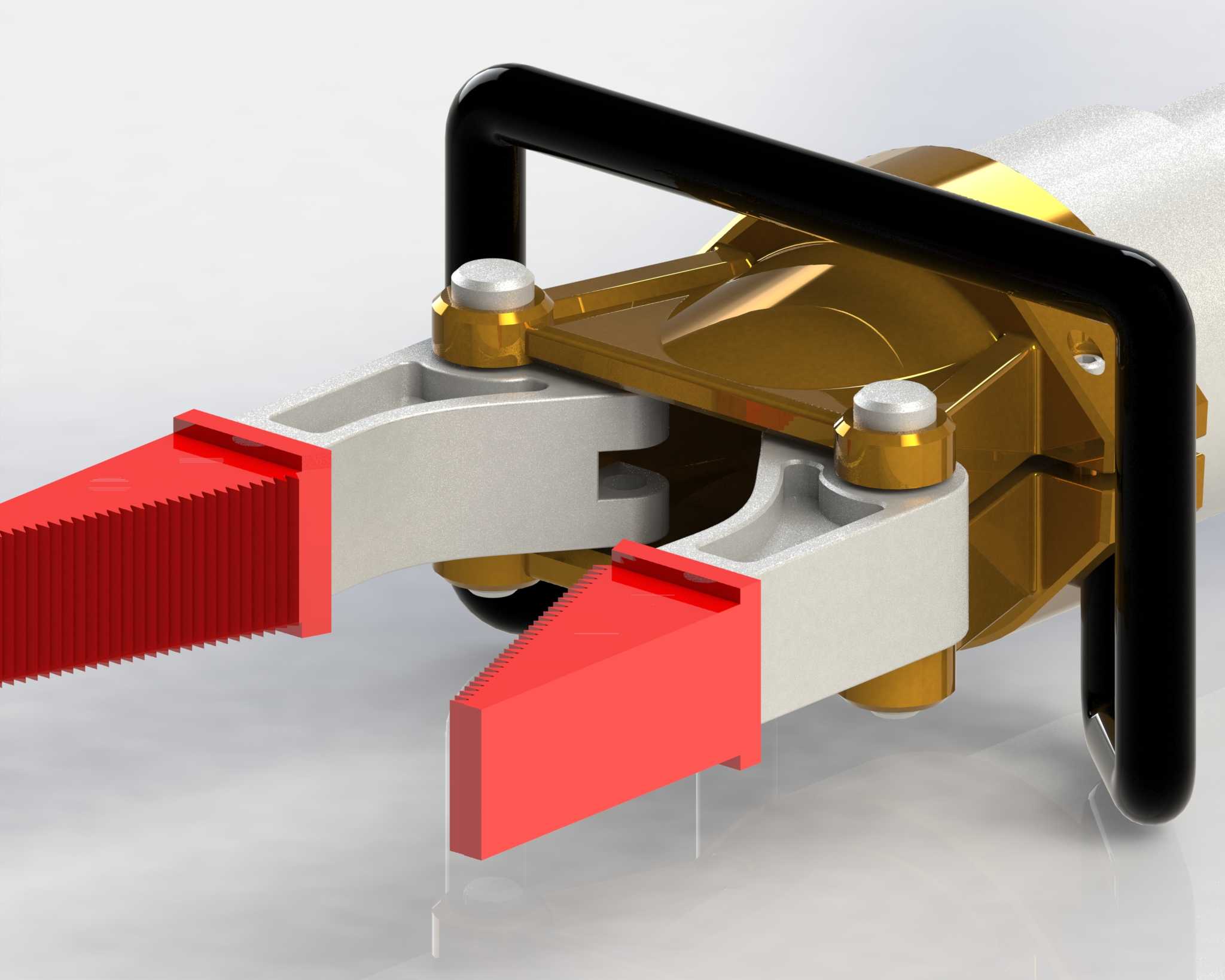

　　结构细节上，钳头与液压缸推杆的连接部位采用球面铰接结构，当被扩张构件表面不平整、扩张受力方向存在偏角时，球面铰接结构可以自动补偿角度偏差，避免推杆承受径向弯矩，延长液压缸密封件的使用寿命；主体壳体采用高强度铝合金锻造后加工成型，在保证结构强度满足额定负载要求的前提下，尽可能降低设备自重，减少救援人员长时间持握作业的体力消耗。设备表面的硬质阳极氧化层厚度控制在25μm以上，具备良好的耐磨、耐腐蚀性能，适应户外救援、潮湿作业环境下的长期使用需求，不会因为表面锈蚀导致铰接部位卡滞、动作失灵。
