塑料挤出生产线配套卷膜收卷设备

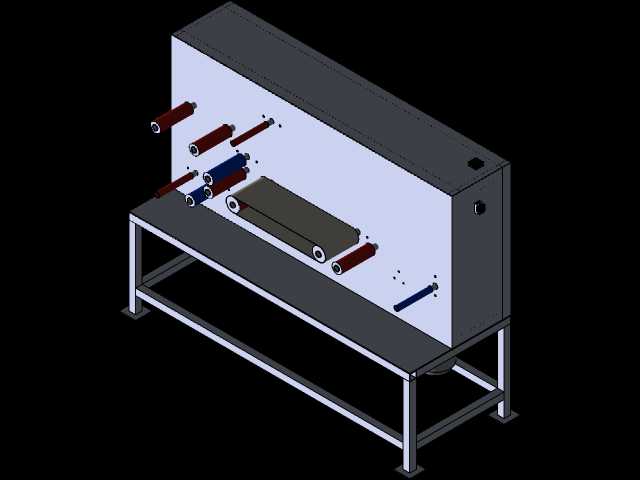

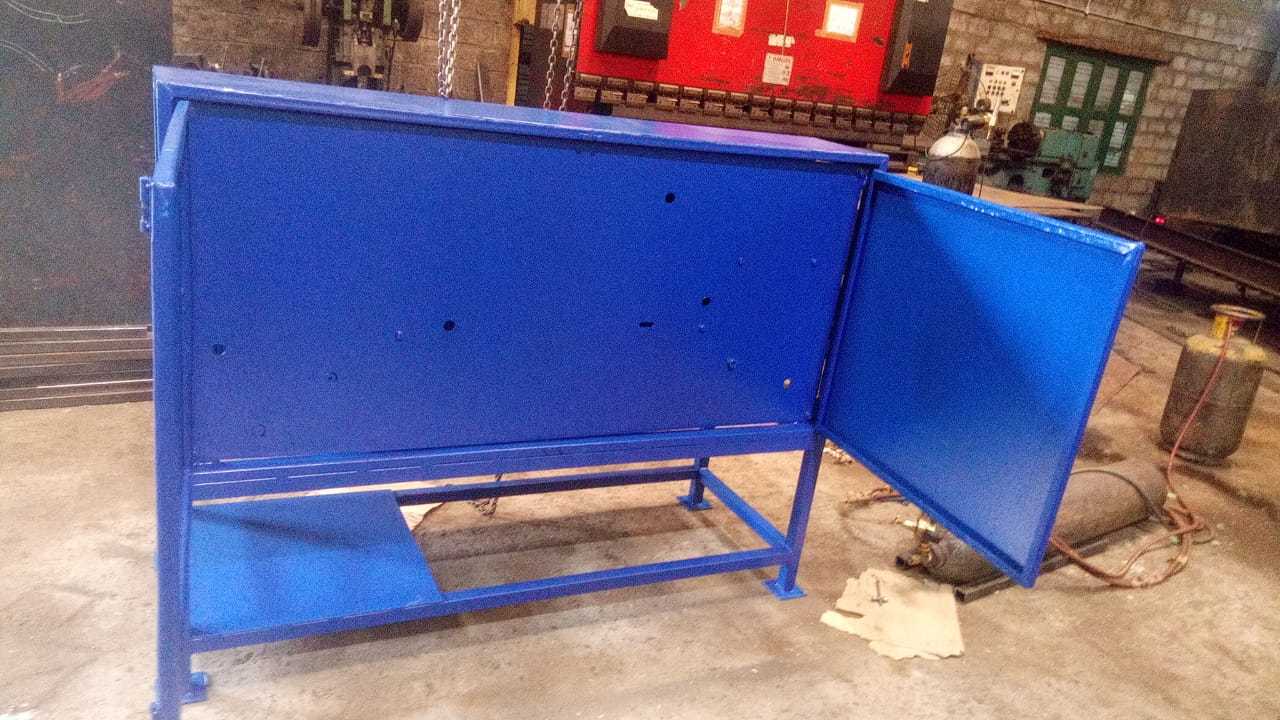

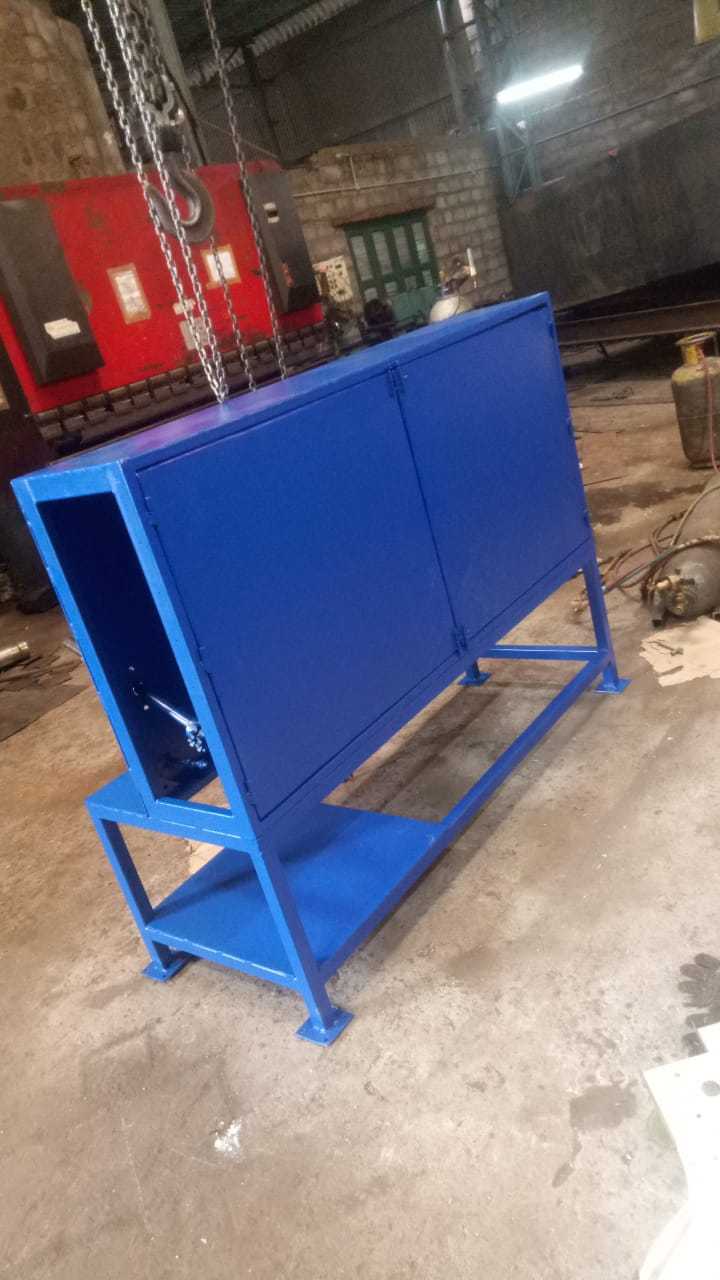

　　在塑料挤出成型的连续生产场景中，刚从挤出模头出料的成型塑料料带温度逐步降至工艺要求区间后，需要配套稳定的收卷机构完成薄膜缠绕与成卷作业，这套卷膜设备正是针对该工序段的作业需求设计，适配流延膜、包覆膜类产品的在线收卷工序，可直接对接挤出机出料端的输送工位，无需额外搭建复杂的中转衔接结构。设备整体采用立式墙板搭配方管焊接机架的结构形式，底部机架预留了地脚安装孔位，可直接固定在车间硬化地面上，安装时需保证机架上平面的水平度误差控制在每米0.1mm以内，避免长轴类辊筒运行时出现偏载窜动的问题。墙板作为所有辊轴组件的安装基准，加工时需一次性完成所有轴孔的镗削加工，保证各辊轴的平行度公差，防止薄膜走带过程中出现跑偏、褶皱的缺陷。

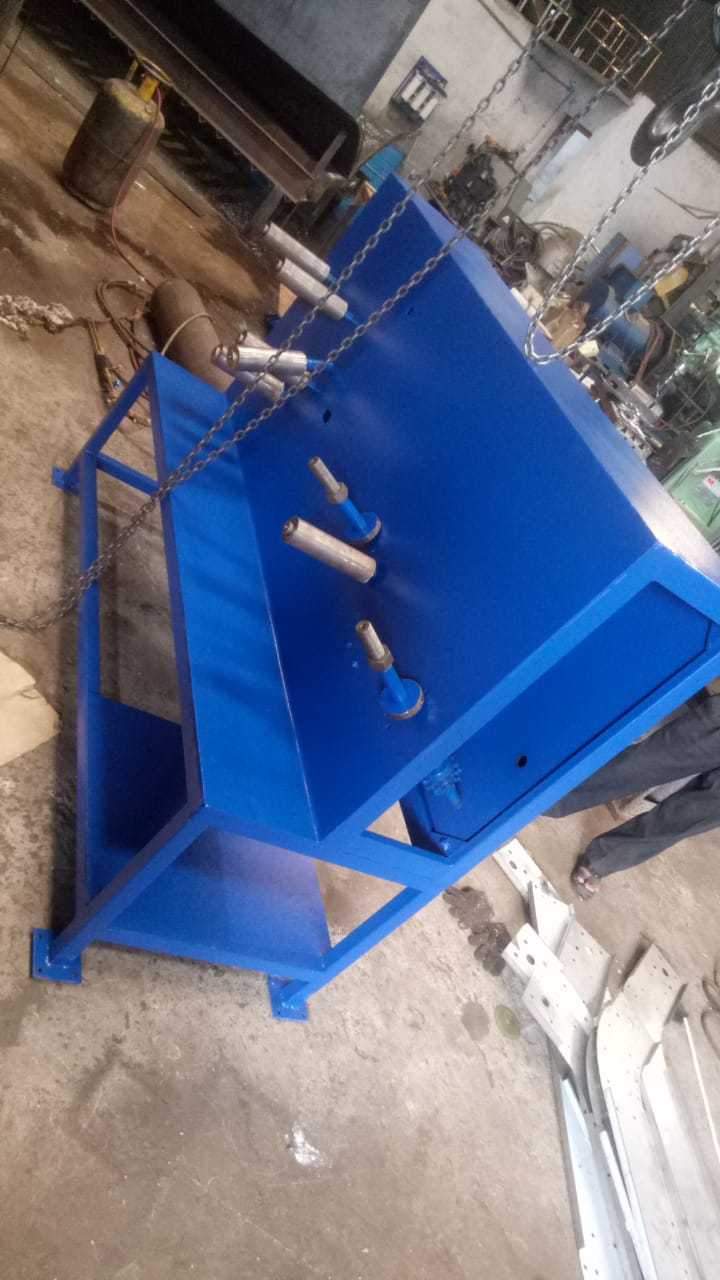

　　设备上布置有多组导向辊、张力调节辊以及收卷工位，不同直径的辊筒分别承担走带导向、张力缓冲、成品收卷的功能：靠近进料侧的小直径导向辊主要用于改变薄膜走带路径，让从挤出机引出的薄膜以稳定的包角进入收卷区域；带位置调节结构的张力辊可根据薄膜的材质厚度调整压紧力，适配0.02mm到0.2mm厚度区间的塑料薄膜收卷作业，避免张力过大导致薄膜拉伸变形，或是张力过小造成收卷松散、端面不齐的问题。主收卷辊采用动力驱动设计，可根据前端挤出线的出料速度匹配收卷转速，随着收卷卷径的逐步增大，转速可自适应调整，保证整卷收卷过程中线速度保持恒定，不会出现拉扯断膜或是堆料滞带的情况。操作侧预留了手动调节手柄，可在穿膜、换卷作业时快速调整辊位，缩短作业辅助时间，

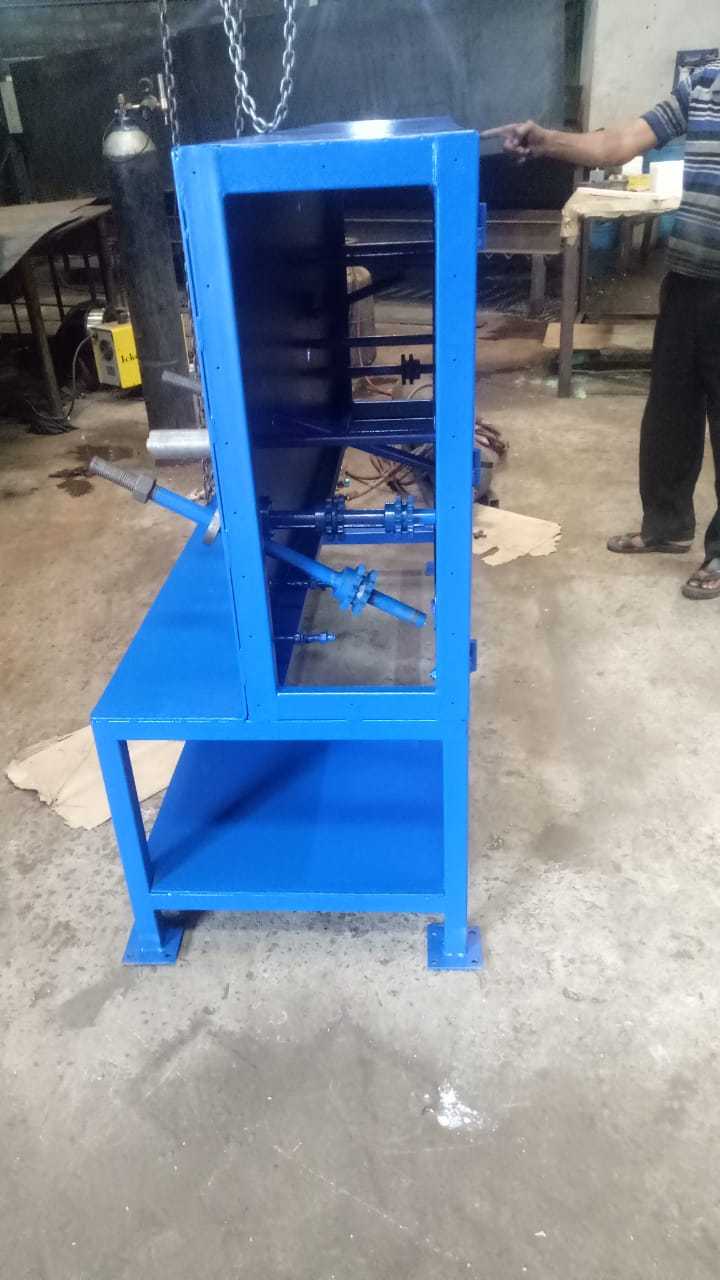

　　设备的电气控制元件集中安装在墙板侧的电控仓内，布线沿机架内部的线槽排布，避免生产过程中薄膜碎屑、车间粉尘堆积在线缆上引发安全隐患。从安装边界来看，设备整体占地长度适配常规中小型挤出生产线的工位间距，宽度方向预留了足够的操作空间，操作人员站在设备前侧即可完成穿膜、换卷、参数调整的全部操作，无需绕行到设备后侧。设计过程中充分考虑了日常维护的便利性，所有辊筒的轴承座均采用可拆卸式安装结构，后续更换轴承、清理辊面残留污渍时无需拆解整个墙板结构，只需松开轴承座的固定螺栓即可将辊轴整体抽出。针对薄膜收卷过程中容易产生静电的问题，机架上预留了静电消除棒的安装位置，用户可根据生产的薄膜材质特性选配对应的静电消除装置，

　　避免静电吸附灰尘影响成品膜的表面质量，或是静电放电引发的安全隐患。各辊筒的表面处理根据功能不同做了区分：导向辊采用硬质阳极氧化处理，表面粗糙度达到Ra0.8，减少薄膜走带过程中的摩擦阻力；收卷辊表面包胶，增大与薄膜卷芯之间的摩擦力，避免收卷时出现打滑现象。设备的支撑机架下方设计有交叉加强筋，提升整体结构的刚性，即使在满卷承重的状态下，机架的变形量也控制在允许范围内，不会因为长期承重出现墙板倾斜、辊轴错位的问题。在实际生产应用中，这套设备可适配PE、PP、PVC等多种常见塑料薄膜的收卷作业，换产时只需调整张力辊的压力参数以及收卷转速匹配值，无需更换核心结构部件，能够满足多品种小批量的塑料膜生产需求，也可配套在薄膜复卷、分切工序中作为独立收卷单元使用，适配不同的生产工位布局。
