纺织产线开捆作业设备结构设计方案

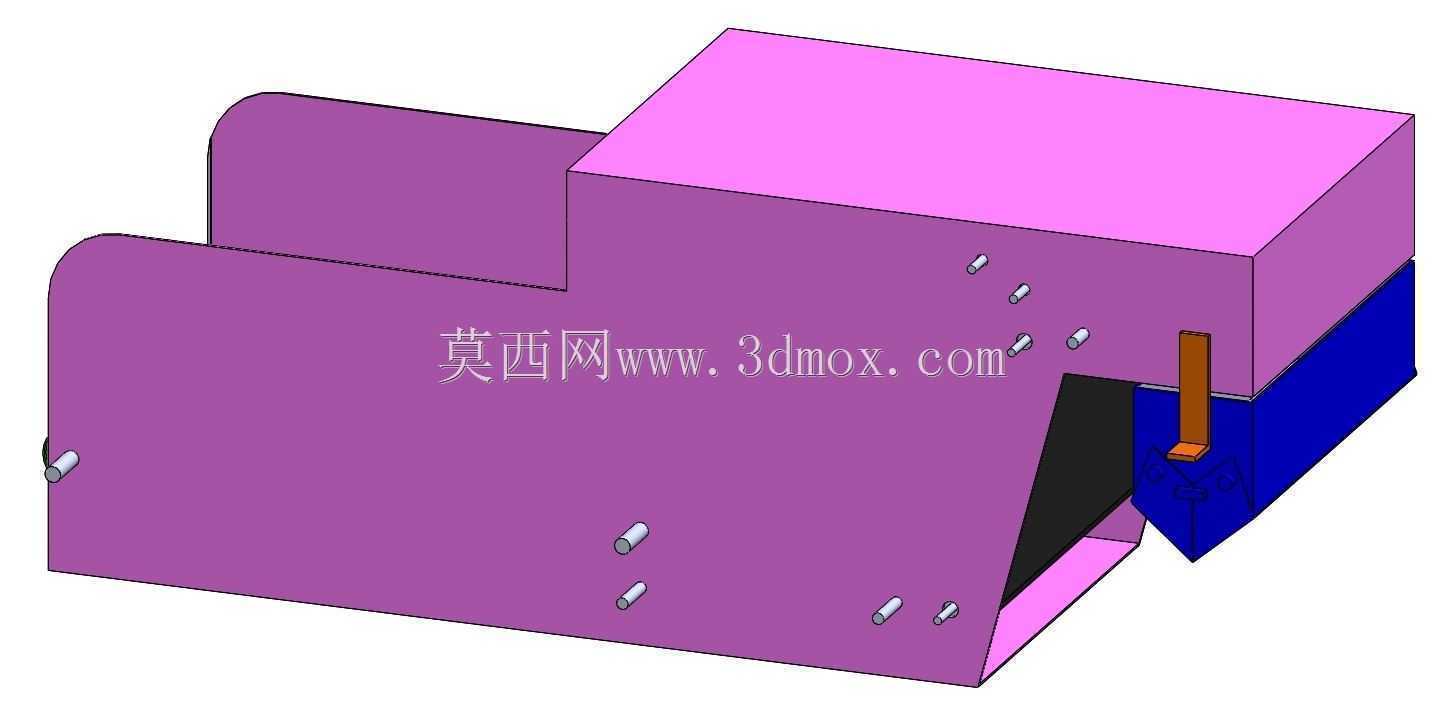

　　在纺织工厂的原料预处理工段，成捆来料的拆捆开包作业一直是衔接原料仓储与前道梳理工序的关键节点，传统人工拆捆不仅作业效率受人员熟练度影响波动较大，手持刀具拆割捆带的过程还存在较高的工伤风险，散落的捆带若混入原料还会造成后续梳理设备的卡滞损伤，这款开捆设备的设计正是针对这一产线痛点，适配纺织车间常规成捆原料的开捆作业需求。从结构布局来看，设备主体采用侧置双立板加顶部封罩的框架式结构，紫色标识的主体护罩采用折弯钢板焊接成型，立板上预留的多组安装孔位用于固定内部的切刀驱动组件、捆带导向构件以及传感检测元件，护罩的折弯角度充分考虑了车间日常清洁的需求，不存在易积花的直角死角，表面做喷塑处理可抵御纺织车间常见的飞花、短绒附着，

　　降低日常运维的清洁工作量。设备前端的蓝色构件为捆带导料与出料结构，作业时成捆原料沿产线输送至设备工位后，前端的检测元件会识别捆带的位置，驱动橙色标识的切刀进给完成捆带的切断作业，切断后的捆带会沿蓝色导料槽滑落至指定收集位置，避免捆带掉落至输送线混入原料。设计过程中充分考虑了纺织车间的安装边界，设备整体宽度适配常规1200mm幅宽的原料输送线，底部安装脚座的孔位间距匹配现有产线机架的安装标准，无需对原有输送线做大规模改造即可完成加装，设备顶部封罩的高度控制在1100mm以内，不会遮挡车间原有照明与消防管线，侧立板与输送线侧边的预留间隙控制在50mm，既避免了运行过程中与输送线产生运动干涉，也不会留下过大间隙造成原料卡滞。

　　从功能特性上看，这款设备摒弃了复杂的多自由度运动结构，所有动作均采用直线驱动完成，切刀的进给行程做了硬限位设计，即使传感元件出现误判，切刀的最大进给深度也不会触及原料本身，避免切刀损伤内部纺织纤维造成原料浪费，设备的驱动元件全部内置在护罩内部，外部无裸露的传动构件，可防止飞花卷入传动结构造成设备卡滞，适配纺织车间高飞花的作业环境。在产线布局适配层面，这款设备可直接嵌入现有原料输送线的开包工位，无需单独设置作业工位，单台设备可覆盖整条前处理产线的开捆需求，替代原有的2-3名拆捆作业人员，设备的作业节拍可根据产线输送速度做适配调整，最快可实现3秒完成单捆原料的捆带切断作业，匹配纺织产线连续化生产的节拍要求。

　　结构设计阶段还做了运维便利性的考量，侧立板上的安装孔位采用长圆孔设计，内部组件安装时可做小幅位置调整，降低零件加工精度带来的装配难度，切刀构件采用快拆式安装结构，日常更换磨损切刀无需拆解整体护罩，仅需松开前端的两个紧固螺丝即可完成更换，单人次更换时间控制在5分钟以内，减少设备停机对产线连续运行的影响。设备的护罩拼接处全部采用圆角过渡，不存在尖锐棱角，避免车间作业人员巡检过程中发生磕碰划伤，整体重量控制在合理范围内，现有产线的机架承载能力完全可以支撑设备运行，无需额外做机架加固处理。
