直齿圆柱齿轮配套轴锁结构设计

项目分类:齿轮 发布时间:2021-12-04 ID:434919
  • 直齿圆柱齿轮配套轴锁结构设计
  • 直齿圆柱齿轮配套轴锁结构设计

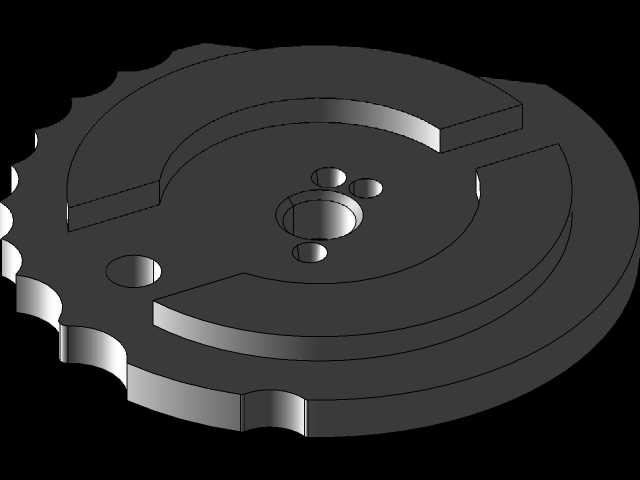

  在常规的定轴齿轮传动布局中,这类配套轴锁的直齿圆柱齿轮,多应用在中小载荷的平行轴传动工位,常见于轻工输送设备、小型机床进给箱、自动化分拣线的动力传递单元里,承担着固定齿轮轴向位置、传递额定扭矩的核心作用,避免齿轮在轴上出现轴向窜动,保证轮齿啮合的重合度稳定,减少因轴向偏移带来的齿面偏磨、传动异响问题。从结构设计逻辑来看,整个零件采用盘类零件的布局思路,外缘是标准渐开线直齿齿形,齿向与齿轮端面垂直,适配平行轴之间的动力传递,没有轴向力的额外负载,对支撑轴承的选型更友好,不需要额外配置承受轴向力的角接触轴承,用普通深沟球轴承即可满足支撑需求,能有效降低整套传动机构的物料成本。齿轮端面上的开槽结构,是和轴锁配合的核心定位面,

  轴锁嵌入该槽位后,与轴上的对应卡槽形成卡接配合,不需要额外配置圆螺母、止退垫圈这类轴向锁紧零件,装配工序更简洁,在小空间的传动箱体内,能有效节省轴向安装空间,适合布局紧凑的小型传动单元。端面上分布的多个小孔,一部分是减重工艺孔,在保证零件结构强度的前提下,去除多余的材料重量,降低齿轮转动时的转动惯量,让传动启停的响应速度更快,尤其是在频繁正反转的传动工位,更小的转动惯量能减少启停冲击对电机、联轴器的负载冲击;另一部分小孔是装配定位孔,方便装配时用工装撬动齿轮调整轴向位置,也可作为拆卸时的顶丝孔,降低后期维护的拆卸难度。中心的轴孔是与传动轴配合的核心面,孔的公差带选用过渡配合等级,既保证装配后齿轮与轴的同轴度,避免转动时出现径向跳动,

  又不会因为过盈量过大导致装配压装时出现齿形变形,影响啮合精度。轴锁部分的结构与齿轮端面槽完全适配,锁体的弧形轮廓与齿轮端面的环形槽曲率一致,装配后锁体表面与齿轮端面基本齐平,不会出现突出结构剐蹭箱体内壁或者相邻传动零件的问题,锁体上的凸起卡爪与轴上的卡槽配合,能承受额定传动扭矩下的轴向限位力,即使在传动出现瞬时过载的情况下,也不会出现锁体脱出、齿轮移位的问题。从安装边界来看,这类齿轮的外径尺寸适配常规的中心距设计要求,齿顶圆与箱体内壁之间预留足够的安全间隙,避免转动时与箱体发生剐蹭,齿轮的轮毂厚度与轴的支撑跨距匹配,保证轴的受力点在两个支撑轴承之间的合理位置,减少轴的弯曲变形量。齿形参数按照标准模数设计,

  齿面的加工精度满足中等转速传动的需求,在额定转速下运行时,传动平稳,噪音控制在工业设备允许的范围内,不需要额外加装降噪结构。在实际选型应用时,需要注意轴孔与配合轴的尺寸公差匹配,轴锁卡入后要确认卡爪完全卡入轴的卡槽内,避免出现半卡合的状态,否则运行过程中容易出现锁体磨损、轴向窜动的问题。另外齿轮端面的减重孔在加工时要做去毛刺处理,避免转动过程中毛刺脱落进入箱体内的润滑油中,造成齿面、轴承的磨粒磨损,缩短整套传动部件的使用寿命。这类结构相比传统的圆螺母锁紧方式,零件数量更少,装配效率更高,在批量生产的小型传动设备中应用,能有效降低生产装配的人工成本,同时因为没有突出的螺母结构,传动箱体的轴向尺寸可以做的更紧凑,适配更多安装空间受限的设备场景。在参数化建模过程中,齿形部分通过渐开线方程生成准确的齿廓曲线,保证齿形的啮合精度,端面槽、轴孔、安装孔的位置都通过参数关联,调整模数、齿数、轴径参数时,整个零件的特征可以同步更新,不需要重复绘制特征,能大幅提升同系列不同规格齿轮的设计效率。轴锁的尺寸与齿轮端面槽做全参数关联,调整齿轮槽的尺寸时,轴锁的配合尺寸可以同步匹配,避免出现配合间隙过大或者过小的问题,保证装配后的配合精度。
