带键槽安装结构的高精度斜齿传动轮

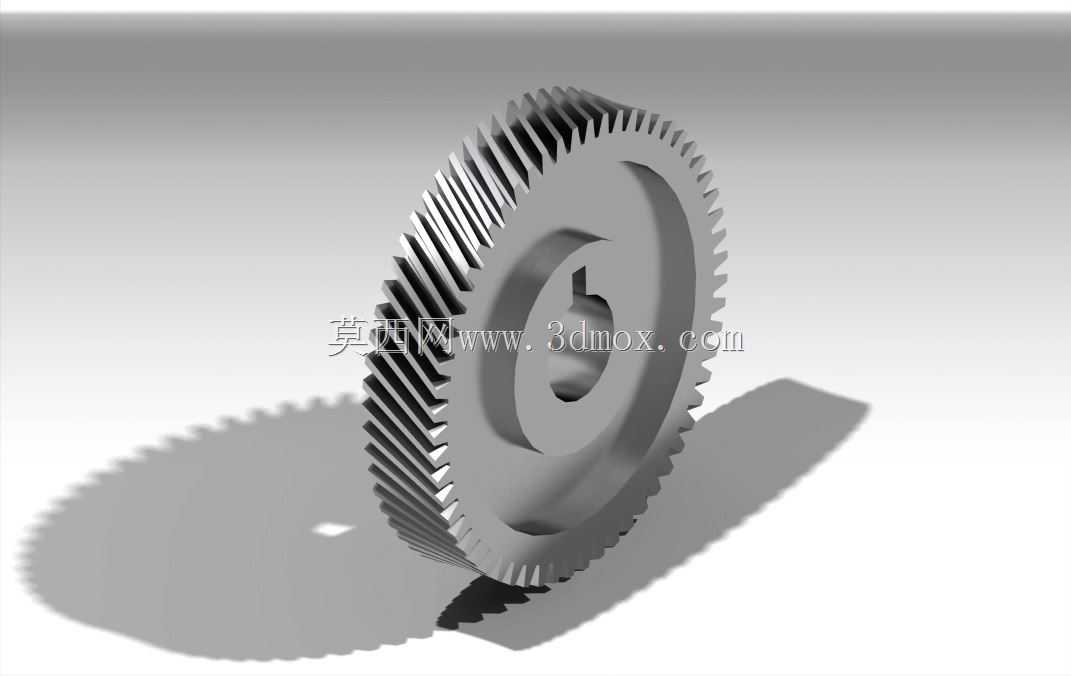

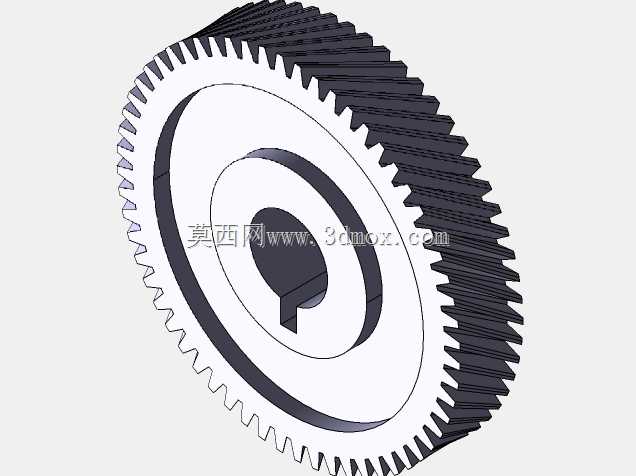

　　在各类需要平稳动力传递的机械传动场景中，斜齿轮的应用覆盖了从常规输送设备到精密传动机构的多个环节，和直齿轮相比，斜齿的啮合过程是逐步切入、逐步脱开的，不会出现直齿传动时整齿突然啮合带来的冲击、振动与运行噪音，尤其适合中高速、重载的连续传动工况，比如轻工生产线的动力辊道驱动、机床主轴进给传动链、输送设备的减速单元内部传动副，都能看到这类斜齿结构的应用。这款斜齿轮的中心采用带单键槽的通孔安装结构，设计阶段就考虑了和传动轴的周向固定需求，键槽的尺寸匹配常规平键的安装公差，装配时不需要额外加工定制连接结构，直接套入对应轴径的传动轴，打入标准平键即可实现可靠的扭矩传递，避免传动过程中齿轮和轴出现相对周向窜动，保证传动比的稳定。

　　齿部采用斜向排布的渐开线齿形，齿向的倾斜角度经过匹配计算，既保证重合度足够大，让同时参与啮合的轮齿对数多于直齿轮，有效降低单齿承受的载荷，提升轮齿整体的抗冲击、抗磨损能力，又不会因为螺旋角过大导致传动时产生过高的轴向力，减少对配套轴承的轴向载荷要求，降低支撑结构的设计复杂度。齿轮本体的轮毂部分做了加厚处理，和齿圈之间通过均匀过渡的辐板连接，既保证整体结构的刚性，在满载荷传动时不会出现辐板变形导致的齿面偏载，又能合理控制零件整体重量，减少转动惯量，让传动启停过程更加平稳，不会因为转动惯量过大带来额外的动力损耗。齿面的结构设计预留了常规热处理的加工余量，实际生产中可以根据使用场景的载荷需求，选择调质、表面淬火等不同热处理工艺，

　　提升齿面硬度和接触疲劳强度，延长零件在连续重载工况下的使用寿命。安装边界上，齿轮的轴向定位可以通过轴肩配合套筒实现，轮毂的端面和轴肩、套筒的接触面加工精度满足贴合要求，不会出现安装倾斜导致的齿面接触不良问题；齿顶圆的尺寸经过公差校核，装配到传动箱内部时，和箱体内壁、相邻传动件之间预留足够的安全间隙，不会出现运转过程中的运动干涉。在实际选型匹配时，需要注意配对齿轮的螺旋角大小相等、方向相反，保证齿面可以完全贴合啮合，中心距的尺寸公差控制在合理范围内，避免因为中心距过大导致齿侧间隙过大带来的传动回差，或是中心距过小导致齿面卡滞、磨损加剧的问题。这类斜齿轮在传动系统中承担的核心作用，是在两根平行轴之间传递旋转动力和扭矩，

　　通过稳定的啮合传动实现固定传动比的动力输出，相比带传动、链传动，齿轮传动的传动精度更高，不会出现打滑、跳齿的问题，能够保证动力传递的同步性，适合对传动比准确性有要求的场合。设计过程中，轮齿的齿根部分做了圆角过渡处理，避免应力集中导致的轮齿断裂问题，尤其是在频繁正反转的传动工况下，齿根的圆角结构可以有效分散交变应力，提升轮齿的抗弯曲疲劳能力。齿轮中心孔的尺寸公差按照基孔制的过渡配合设计，既保证装配时可以顺利套入传动轴，又不会因为配合间隙过大导致传动时的偏心振动，保证运转过程中的动平衡性能，减少高速运转时的振动和噪音。
