正交啮合锥齿轮传动组件结构设计

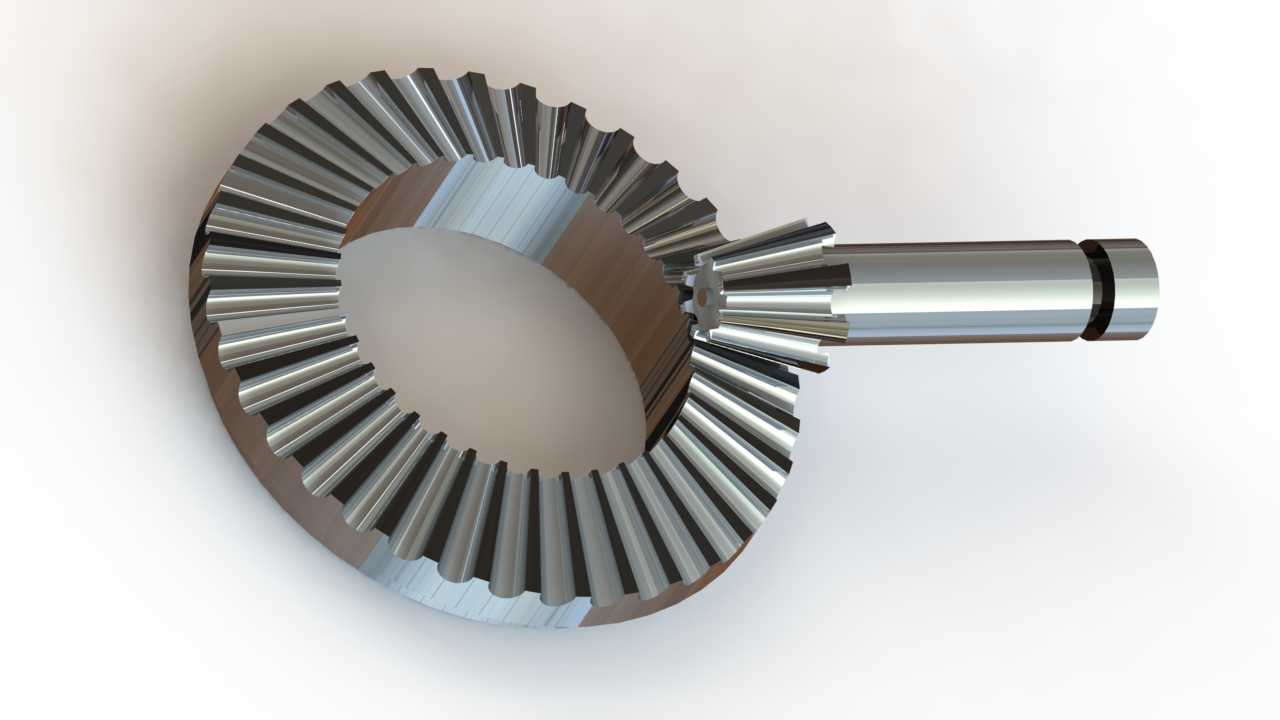

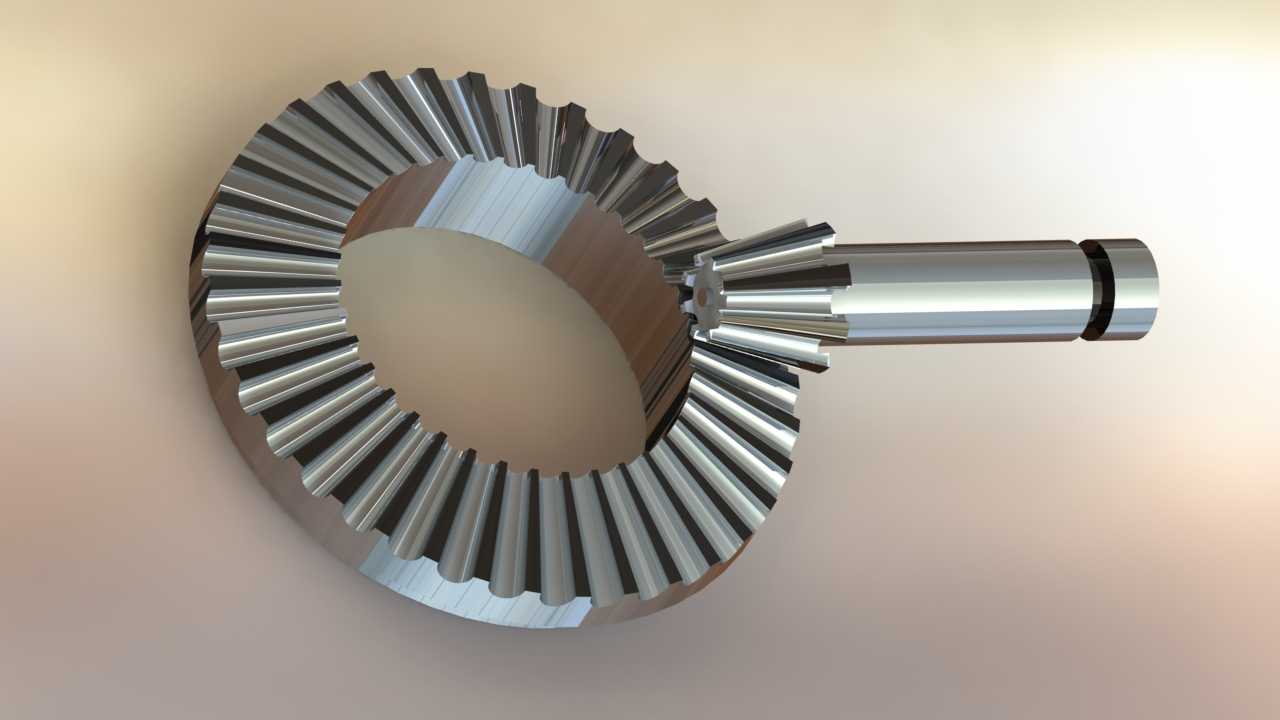

　　这套锥齿轮传动副的设计核心是解决相交轴之间的旋转运动传递需求，在差速器、机床分度头、农业机械割台传动箱、小型工程机械转向机构里，这类正交布置的锥齿轮副是核心传力零件，能在轴线呈90度交错的布局下完成扭矩与转速的传递，适配很多空间受限、无法布置平行轴圆柱齿轮的传动场景。从结构细节来看，大端带安装内孔的盘状锥齿轮与轴齿轮直接啮合，齿形采用直齿锥齿轮的等顶隙收缩齿设计，这种齿形在加工时不需要复杂的专用铣头调整，普通滚齿机搭配锥齿轮加工工装就能完成齿形切削，后期维护更换配件的通用性更强，适合中小载荷、转速不超过1500r/min的传动工况。设计过程中首先要确定的是安装距尺寸，两个齿轮的节锥顶点必须严格重合，否则啮合时会出现偏载，

　　轻则齿面磨损加快、传动噪音增大，重则出现断齿故障。轴齿轮的轴段部分做了阶梯设计，靠近齿部的轴肩是轴承安装定位面，轴端的卡簧槽用来固定轴承内圈，避免轴系工作时出现轴向窜动，保证啮合间隙稳定在合理区间。盘状锥齿轮的内孔是光孔设计，装配时可以通过平键与输出轴连接，背面的端面是安装定位基准，加工时需要保证端面与节锥的垂直度，否则装配后齿轮会出现端面跳动，啮合过程中产生周期性冲击。从实际使用场景来说，这类锥齿轮副不需要额外的滑移换挡结构，啮合位置固定，传动比恒定，在小型手扶拖拉机的转向传动箱里，这类结构可以把纵向布置的发动机动力转向传递给两侧驱动轮；在立式钻床的进给传动系统里，它能把水平布置的手柄转动传递给垂直方向的进给丝杠，

　　完成钻头的进给动作；在食品加工的输送设备转角位置，也能用到这类小模数的锥齿轮副，完成转角位置的动力传递，避免平行轴传动带来的空间浪费。设计建模的时候需要先计算分锥角，正交传动的两个锥齿轮分锥角之和为90度，根据传动比确定各自的分锥角数值，再依次确定齿顶高、齿根高、顶锥角、根锥角参数，建模时先绘制单个轮齿的齿廓曲线，通过圆周阵列完成整个齿圈的构建，再做轮体、轴段的布尔合并，最后处理安装孔、卡簧槽、退刀槽这些工艺结构。要注意齿面的啮合接触区位置，正常装配后接触区应该在齿面中部偏小端的位置，载荷增大后接触区会向大端自然扩展，不会出现边缘接触的问题。安装边界方面，轴齿轮的两个轴承安装位同轴度需要控制在0.02mm以内，

　　盘状锥齿轮的安装端面跳动不超过0.03mm，装配时的齿侧间隙根据模数大小控制在0.1-0.3mm之间，既不能因为间隙过小出现卡滞、发热抱死，也不能因为间隙过大产生换向冲击。这类直齿锥齿轮的加工和装配难度比弧齿锥齿轮低很多，不需要配对研磨就能达到不错的传动精度，适合批量生产的通用传动场景，日常维护只需要定期检查齿轮箱的润滑脂状态，避免齿面干磨就能达到很长的使用寿命。在载荷计算上，要根据传递的额定扭矩校核齿根弯曲强度和齿面接触强度，对于冲击载荷较大的工况，可以适当增大齿根圆角半径，降低应力集中系数，避免轮齿从根部断裂。轴齿轮的材料一般选用20CrMnTi做渗碳淬火处理，齿面硬度达到HRC58-62，芯部保持足够的韧性，既耐磨损又能承受冲击载荷；盘状锥齿轮如果载荷不大也可以选用45号钢做调质处理，加工成本更低，适合低速轻载的传动场景。
