ONYX S45金属齿轮舵机结构设计

项目分类:通用机械零部件 发布时间:2021-12-04 ID:435049
  • ONYX S45金属齿轮舵机结构设计
  • ONYX S45金属齿轮舵机结构设计
  • ONYX S45金属齿轮舵机结构设计
  • ONYX S45金属齿轮舵机结构设计

  在小型自动化执行机构选型、航模结构搭建、教育机器人关节开发场景里,舵机是占比极高的角度执行部件,这款金属齿轮舵机的三维结构还原,能给结构设计人员提供非常直观的装配参考。很多刚接触小型传动结构的工程师,容易在舵机安装环节踩坑,尤其是孔眼配合、舵盘啮合的细节,这个模型把所有装配边界都做了精准还原,能直接导入装配体做干涉检查,不用反复测绘实物调整尺寸。

  从实际使用场景来看,这类大扭矩金属齿轮舵机,常被用在1:10比例遥控模型的转向机构、小型机械臂的关节转动、自动化设备里的档位切换执行端,还有一些文创动态装置的角度驱动环节。和普通塑料齿轮舵机不同,金属齿轮组能承受更大的冲击负载,哪怕执行端遇到瞬时卡滞,也不容易出现扫齿报废的问题,双滚珠轴承的输出轴设计,能大幅降低径向负载下的转动旷量,长时间往复转动也不会出现轴晃的问题,这对需要重复定位精度的场景来说非常关键。

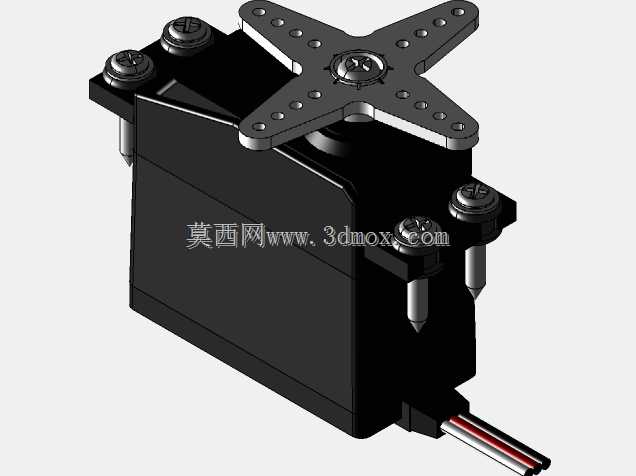

  设计层面上,这款舵机的输出轴采用了行业通用的25T花键规格,和主流Futaba系舵盘完全兼容,不管是标配的十字形、星形塑料舵盘,还是第三方定制的金属舵盘,都能直接装配,不用额外改花键参数。很多工程师自己做结构的时候,容易忽略舵盘安装的轴向间隙,这个模型里把舵盘和输出轴的配合台阶、锁紧螺丝的沉头深度都做了准确还原,能直接在装配里检查螺丝长度是否合适,避免螺丝顶到舵机内部电路板造成短路。

  尺寸边界上,这款舵机的主体轮廓是40毫米×20毫米×38毫米,属于标准尺寸舵机的范畴,安装孔位的间距、孔径都符合通用舵机的安装规范,做结构设计的时候,只要预留出对应的安装槽位,就能兼容同规格的其他型号舵机,不用单独开定制安装位。这里要特别注意安装孔的使用细节,很多人安装的时候会把黄铜孔眼从顶部穿入,直接用螺丝锁紧,这种方式会破坏橡胶减震圈的缓冲作用,正确的装配逻辑是孔眼从舵机底部穿入,让法兰面贴紧安装面,螺丝从安装支架另一侧锁紧,让螺丝头部压在支架的孔边上,挤压橡胶套实现减震,同时孔眼的法兰能挡住橡胶圈,避免锁紧的时候橡胶圈被压溃失效。如果是反向安装舵机的场景,也要保证孔眼法兰处在远离螺丝头的一侧,要是把舵机直接装在铝或者钢这类硬质金属表面,还要注意安装孔的边缘不能有锐边,避免割伤橡胶减震圈,橡胶圈的压缩量要控制在合理范围,压缩量太大容易失去弹性,压缩量太小又起不到减震作用,直接影响舵机的定位精度和使用寿命。

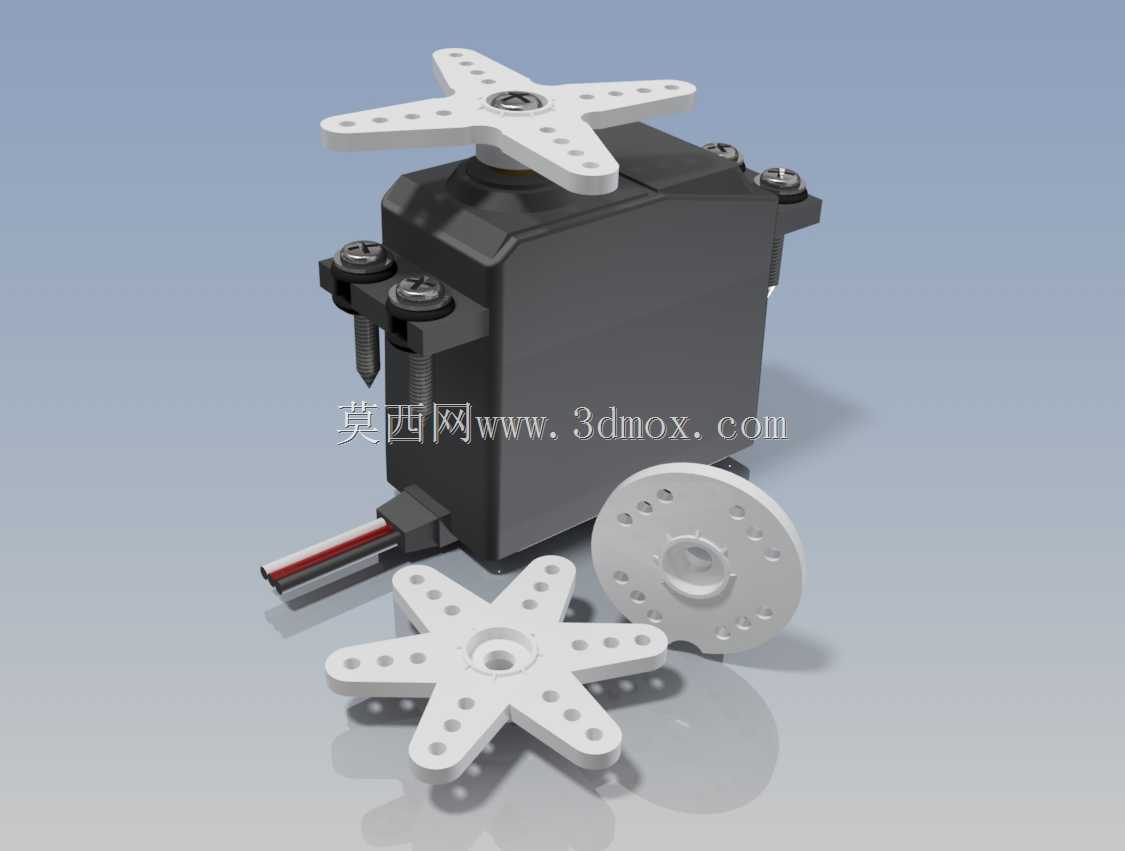

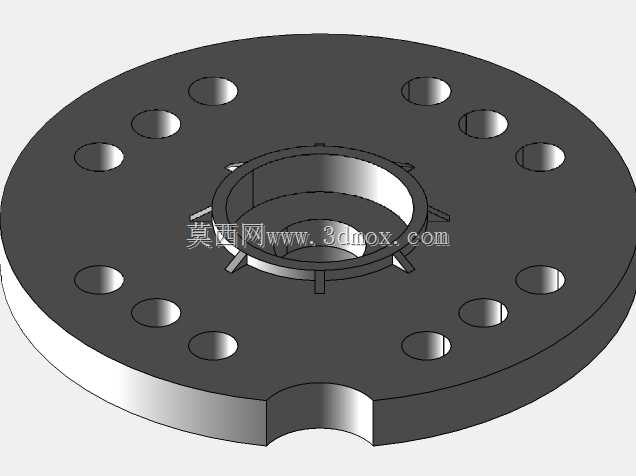

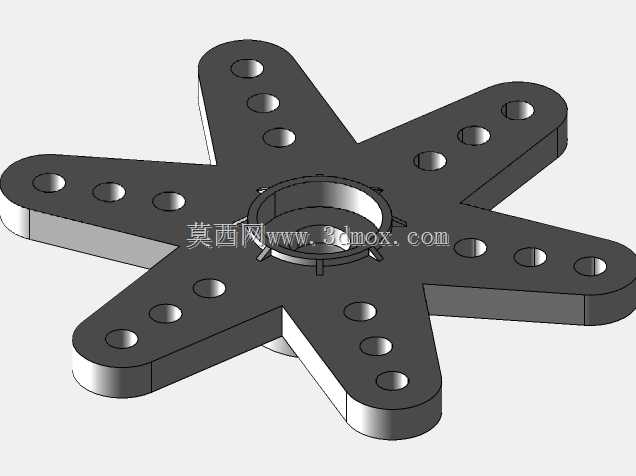

  供电适配方面,这款舵机支持4.8V到6V的直流供电,对应扭矩参数在不同电压下有小幅区别,空载转速在6V供电时能达到0.21秒每60度转动角度,堵转扭矩能到143/151盎司英寸,这个参数在标准尺寸金属齿轮舵机里属于主流水平,足够应付大部分小型执行场景的负载需求。模型里还还原了舵机出线的位置和线径,做结构布线的时候,可以直接参考这个位置预留走线槽,避免装配的时候导线被外壳挤压破损。附带的不同形状舵盘模型,也能帮设计人员快速匹配执行端的连接结构,不管是做连杆传动还是直接固定摇臂,都能直接调用舵盘的安装孔位做配合设计,不用自己重新绘制舵盘轮廓,能节省不少建模时间。

  很多做机器人竞赛的队伍,在搭建机器人结构的时候,经常因为舵机安装位设计不合理,导致比赛过程中舵机松动、齿轮扫齿,参考这个精准的三维模型做安装结构设计,就能提前把所有配合间隙、安装应力的问题规避掉,不用等实物加工出来再反复修改。还有做航模设计的爱好者,也能通过这个模型准确计算舵机的安装重心,调整舵面的连杆长度,让操纵面的转动角度符合设计预期,不会因为舵机安装位置偏差导致舵面行程不足或者超程打壳。
