高旁通发动机短舱动力驱动结构

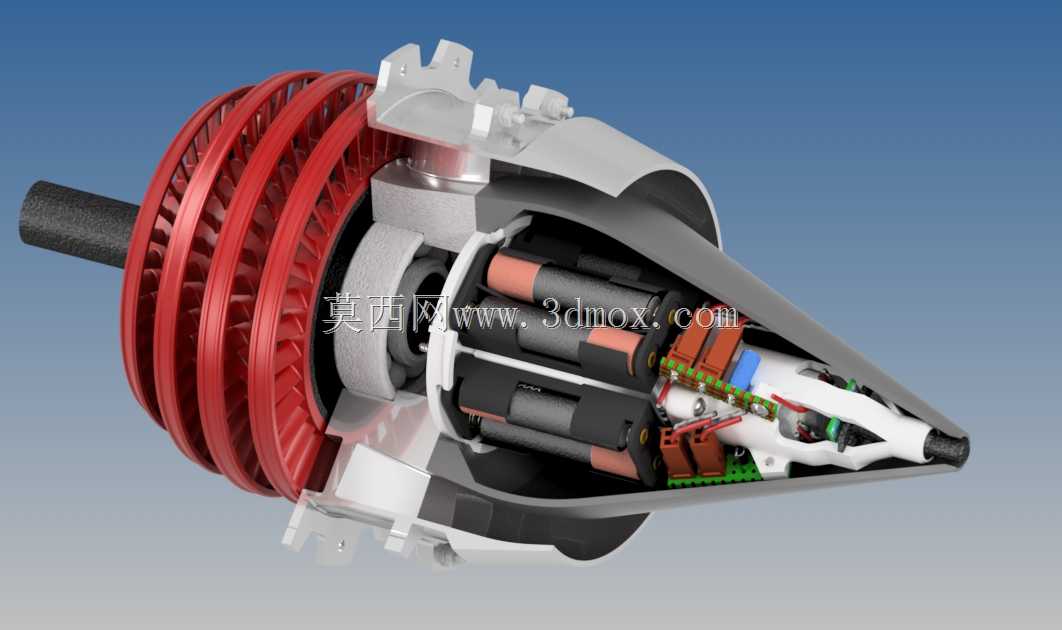

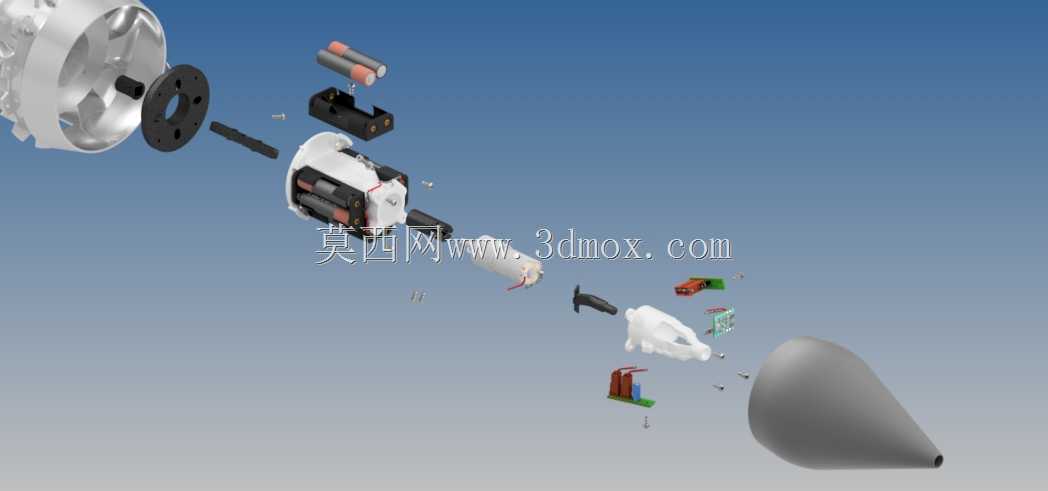

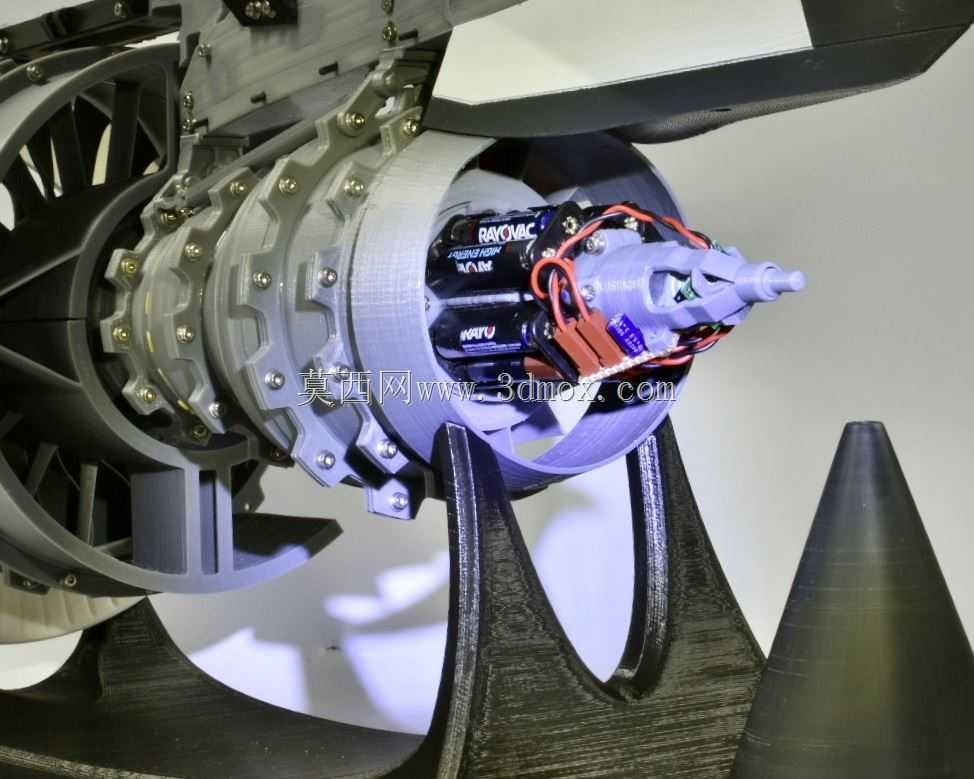

　　该动力驱动结构集成于高旁通发动机短舱的喷嘴锥内部，作为独立动力单元不与短舱主气流通道产生结构干涉，主要用于驱动短舱前端可调喷嘴组件的动作执行，也可适配缩比验证机型的喷口调节功能测试场景，在航空发动机缩比模型试验、小型涡喷动力改装、教学演示教具制作等场景中可直接复用结构逻辑。整套动力单元完全内嵌于喷嘴锥塞的封闭腔体内，外部仅保留输出轴与喷嘴调节环的连接接口，无需额外在短舱外壁开设走线或安装槽位，能最大程度保留短舱外表面的气动完整性，避免额外结构凸起带来的气流扰动影响。动力输出端采用72转/分的额定转速设计，满负载工况下工作电流稳定在120mA，配套8节AAA电池组供电时可提供约8小时的连续运行时长，

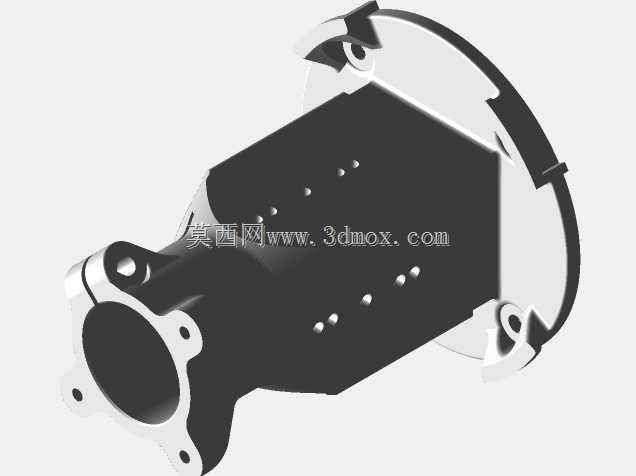

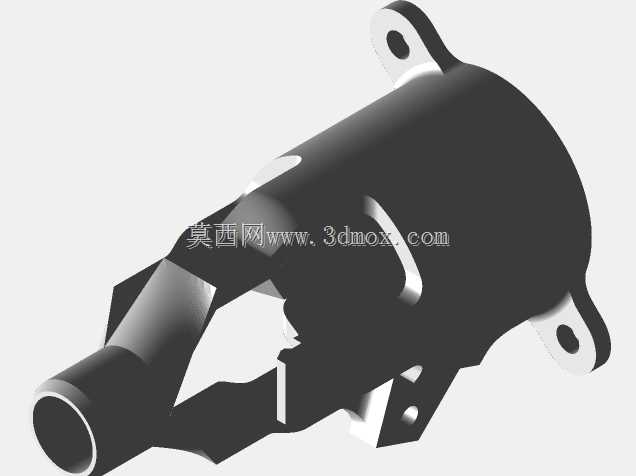

　　能满足长时间台架试验或外场演示的续航需求。结构设计阶段针对轴承润滑做了专项优化，出厂预装的润滑脂需全部清除后更换为轻质润滑油，可大幅降低转动阻尼，避免轴承过紧导致的电池额外损耗，同时减少齿轮组的过早磨损，保证动力传输的平顺性。设计时特意调整了电机安装位的适配尺寸，无需额外加装转接适配器即可完成电机与原始短舱舱体的装配匹配，安装时仅需保证电机输出轴与短舱中心轴线的同轴度误差不超过0.1mm，即可让动力单元自由旋转无卡滞。接线部分采用标准Molex连接器作为接口，可根据实际使用需求替换为不同规格的接线端子，无需额外修改舱体内部的走线槽结构，接线布设完成后可直接固定于舱内预设的卡扣位，无需额外打胶或增加固定结构，拆装维护十分便捷。

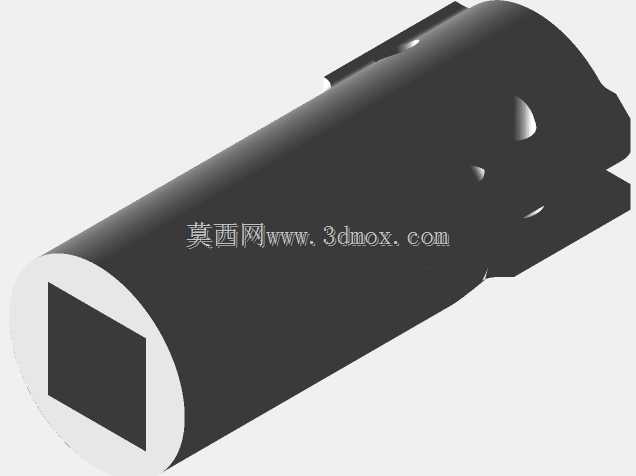

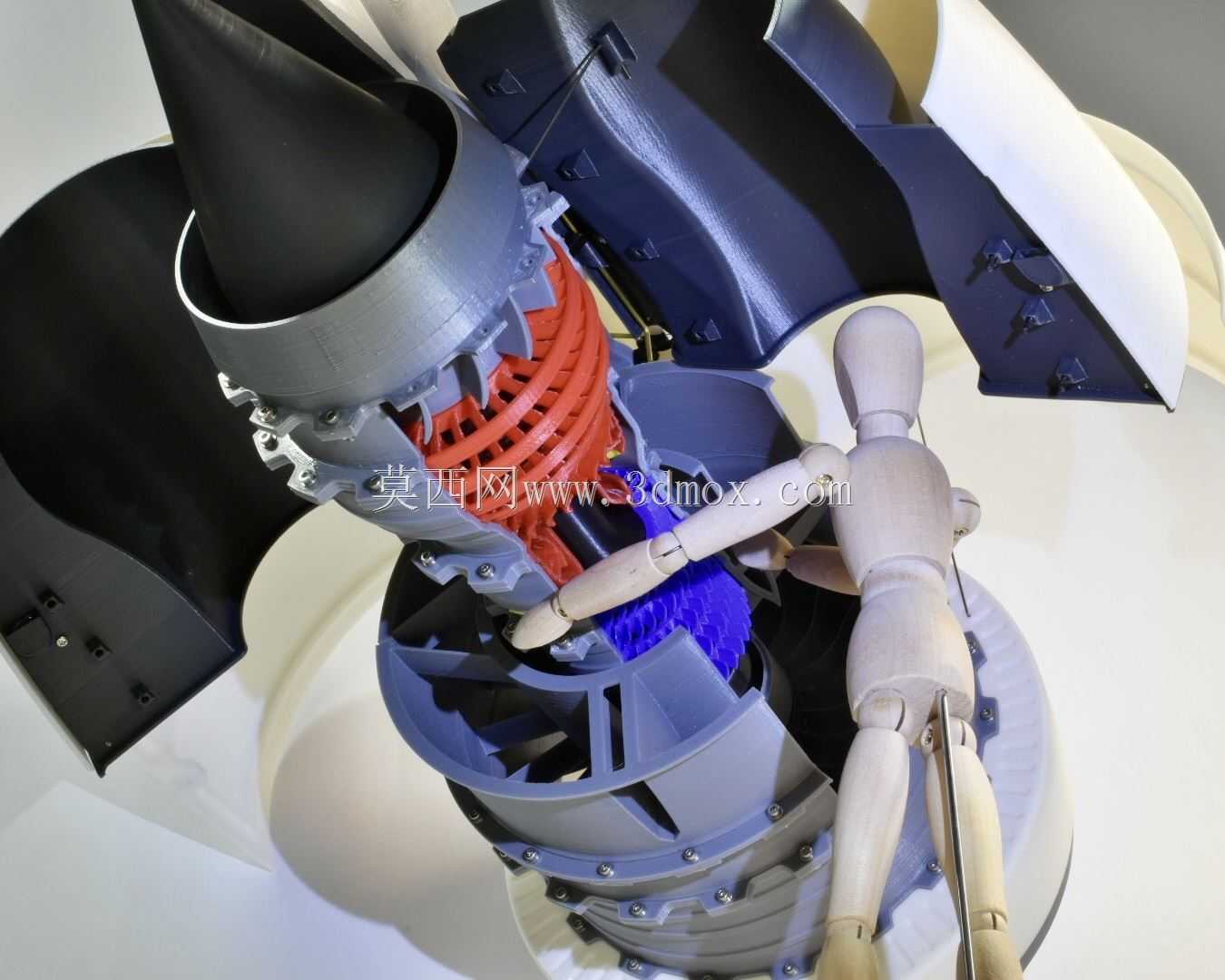

　　整套结构的径向安装边界不超过喷嘴锥的最大内径，轴向长度从锥尖安装位到后端支撑座的总尺寸完全适配原有短舱的内部腔体空间，安装时不会与短舱内的其他管路、传感元件产生空间干涉，输出轴与前端喷嘴调节环的连接采用扁位配合结构，可传递额定扭矩不打滑，同时支持快速拆装维护。需要注意的是，该动力结构的安装点位仅适配特定版本的喷嘴定子与喷嘴塞组合结构，无法与其他结构形式的3D打印喷气发动机模型直接通用，若要适配其他短舱结构，需重新调整电机安装座的固定孔位与输出轴的伸出长度。齿轮传动组采用直齿圆柱齿轮啮合设计，模数选取兼顾传动强度与结构尺寸，啮合间隙控制在0.05mm以内，既保证传动过程无明显回差，又避免齿轮过紧导致的转动阻力增大，所有齿轮的安装轴均采用双轴承支撑结构，可抵消径向载荷带来的轴系偏摆，延长传动组件的使用寿命。
